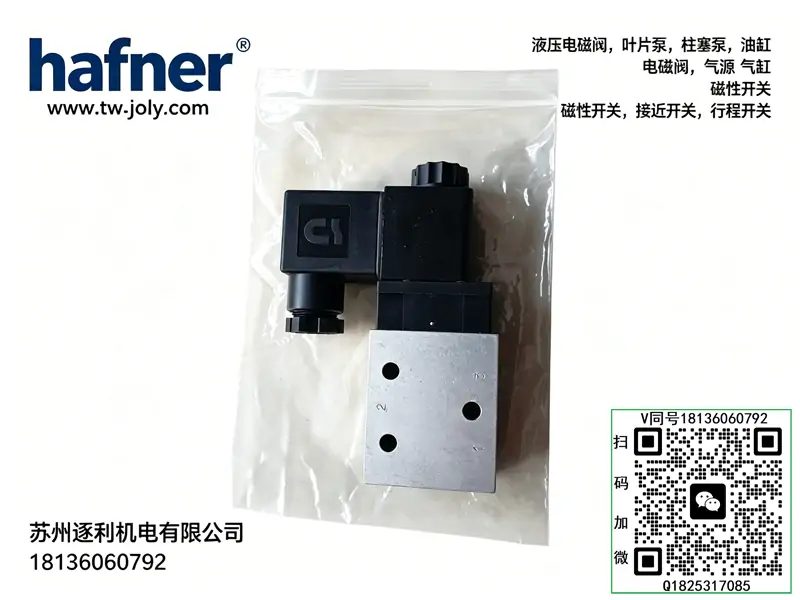

德国哈夫纳HAFNER两位五通电磁阀MND510701 MNH510711 BV511301
MH 系列（标准电磁阀，无 NAMUR 接口）
MH 210 501
MH 211 305-24DC
MH 211 305-230AC
MH 211 309-24DC
MH 211 309-230AC
MH 211 015
MH 310 101
MH 310 101 G
MH 310 121
MH 310 121 G
MH 310 121 NPT
MH 310 181
MH 310 501
MH 310 501 G
MH 310 701
MH 310 701 G
MH 310 701 G TT
MH 310 701 VES
MH 310 701 GNPT
MH 311 013
MH 311 015
MH 311 101
MH 311 101 G
MH 311 121
MH 311 305
MH 311 309
MH 311 701 G
MH 510 121
MH 510 501
MH 510 503
MH 510 701
MH 510 701 G
MH510 701G
MH510 701G 24VDC
MH 520 101 G
MH 520 121 G
MH 520 121 VES
MH 520 501 G
MH 520 503
MH 520 701 G
MH 531 101 G
MH 531 121 G
MH 531 501 G
MH 531 701 G
MH 532 101 G
MH 532 121 G
MH 532 501 G
MH 532 701 G
MH 533 101 G
MH 533 121 G
MH 533 501 G
MH 533 701 G
MNH 系列（NAMUR 接口电磁阀，带手动旋钮）
MNH 310 701
MNH 310 711
MNH 310 121
MNH 311 101
MNH 311 121
MNH 311 701
MNH 350 710
MNH 510 121
MNH 510 701
MNH 510 701 01
MNH 510 701 220V
MNH 510 701 24V
MNH 510 701 KES DC24V
MNH 510 711
MNH 510 711 Exm
MNH 510 711 O.S
MNH 511 701
MNH 511 711
MNH 520 701
MNH 520 701 KES
MNH 520 701 TT
MNH 531 701
MND 系列（NAMUR、双线圈、无手动旋钮）
MND 510 701
MNK 系列（低功耗 1.8W）
MNK 510 701
MNK 511 701
MNK 310 701
MNK 311 701
MNK 520 701
MOH 系列（直动式、常闭为主）
MOH 310 701 G
MOH 311 121 G
MOH 311 181
MOH 311 501 G
MOH 311 701 G
MEH 系列（高端、大流量、长寿命）
MEH 511 101 G
MEH 511 121 G
MEH 511 501 G
MEH 511 701 G
MEH 521 101 G
MEH 521 121 G
MEH 521 501 G
MEH 521 701 G
MD / MOD 系列（底座安装阀、阀岛用）
MD 310 401
MD 310 403
MD 510 401
MOD 310 403
P 系列（底座安装、大流量）
P310 501
P531 101
P531 121
P531 801
DRN 系列（气动操作阀）
DRN 5 601
DRN 5 611
线圈 / 附件型号
MA-22-LED
MA22230AC
ST22
T102F
41010.029
MH532704EDS
一、型号编码解读
- MND：气动电磁阀系列，二位五通 内部先导式通用阀系
- 510：阀体规格代码，标准5/2 通主体结构、通径规格
- 701：配置代码，单线圈弹簧复位、底板安装、带手动操作、标准流量版本
二、结构型式
整体为二位五通、单线圈弹簧复位、内部先导滑阀式
- 阀体：阳极氧化铝合金壳体，轻量化、防锈耐粉尘
- 阀芯：高精度滑柱式阀芯，低摩擦、抗卡滞
- 密封：耐老化复合橡胶密封，耐高温、微泄漏小
- 配置：内置复位弹簧、先导控制气路、自带手动按压调试钮
- 安装：标准底板式，可单独装、也可多阀组合汇流板安装
三、工作原理
- 断电常态（弹簧位） 弹簧保持阀芯初始位置，气路：P→A 通，B→排气，双作用气缸保持缩回初始状态。
- 通电励磁（工作位） 线圈得电，先导气驱动主阀芯换向，气路：P→B 通，A→排气，气缸伸出动作。
- 断电自动复位 线圈失电，先导泄压，弹簧自动推回阀芯，恢复原始气路状态。
四、核心技术参数
- 功能：二位五通 单线圈弹簧复位
- 连接口径：G1/4
- 控制方式：内部先导式
- 工作介质：洁净压缩空气（40μm 过滤，无油 / 微油通用）
- 工作压力：0.2～1.0MPa
- 环境温度：-20℃～+70℃
- 常用电压：DC24V、AC220V
- 线圈功耗：DC 约 3W，AC 约 5VA
- 防护等级：IP65
- 特点：换向响应快、流量大、自带手动调试按钮
五、性能特点
- 内部先导设计，低压亦可稳定换向，不卡阀、不串气；
- 通径流量充足，气缸动作迅猛、滞后小；
- 铝合金阀体抗腐蚀、耐车间潮湿粉尘环境；
- 密封耐用，高频切换寿命长，长期使用不易漏气；
- 低功耗低温升，适合长期通电待机工况；
- 安装灵活，单体 / 汇流板通用，调试检修方便。
六、典型应用
自动化流水线、包装机械、木工机械、机床气动回路；
双作用气缸夹紧、升降、移栽、摆动机构换向控制；
轻工、橡塑、普通工业设备标准气动主控阀。
七、使用注意
- 进气前端必须加装气源三联件过滤、调压、除水；
- P 接气源、A/B 接气缸，排气口建议加装消声器；
- 严格匹配额定电压，禁止超压供电；
- 尽量避免线圈长期朝下安装，防止积水积尘；
- 定期维护气源滤芯，延长阀芯与密封寿命。
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/qdf/970.html
