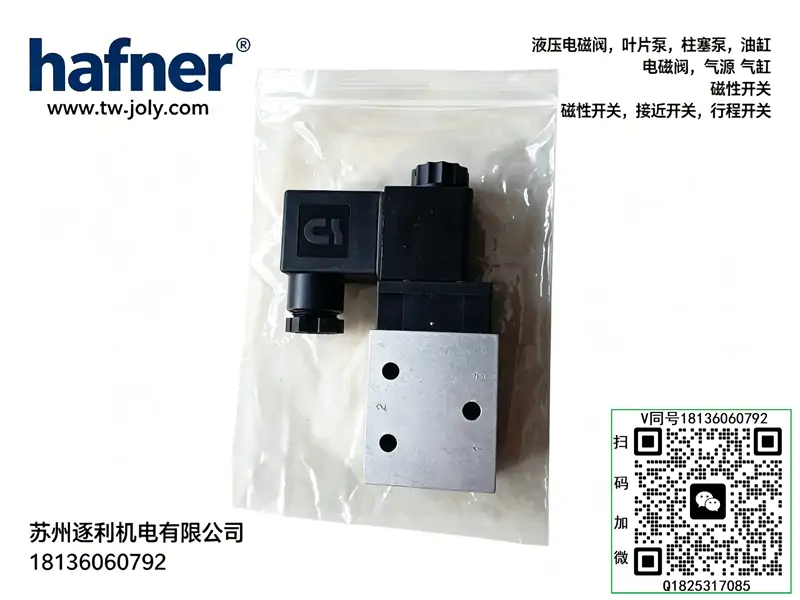

HAFNER哈夫纳电磁阀MNH510 701 MOH311 015 MOD310 401
MH 系列（标准电磁阀，无 NAMUR 接口）
MH 210 501
MH 211 305-24DC
MH 211 305-230AC
MH 211 309-24DC
MH 211 309-230AC
MH 211 015
MH 310 101
MH 310 101 G
MH 310 121
MH 310 121 G
MH 310 121 NPT
MH 310 181
MH 310 501
MH 310 501 G
MH 310 701
MH 310 701 G
MH 310 701 G TT
MH 310 701 VES
MH 310 701 GNPT
MH 311 013
MH 311 015
MH 311 101
MH 311 101 G
MH 311 121
MH 311 305
MH 311 309
MH 311 701 G
MH 510 121
MH 510 501
MH 510 503
MH 510 701
MH 510 701 G
MH510 701G
MH510 701G 24VDC
MH 520 101 G
MH 520 121 G
MH 520 121 VES
MH 520 501 G
MH 520 503
MH 520 701 G
MH 531 101 G
MH 531 121 G
MH 531 501 G
MH 531 701 G
MH 532 101 G
MH 532 121 G
MH 532 501 G
MH 532 701 G
MH 533 101 G
MH 533 121 G
MH 533 501 G
MH 533 701 G
MNH 系列（NAMUR 接口电磁阀，带手动旋钮）
MNH 310 701
MNH 310 711
MNH 310 121
MNH 311 101
MNH 311 121
MNH 311 701
MNH 350 710
MNH 510 121
MNH 510 701
MNH 510 701 01
MNH 510 701 220V
MNH 510 701 24V
MNH 510 701 KES DC24V
MNH 510 711
MNH 510 711 Exm
MNH 510 711 O.S
MNH 511 701
MNH 511 711
MNH 520 701
MNH 520 701 KES
MNH 520 701 TT
MNH 531 701
MND 系列（NAMUR、双线圈、无手动旋钮）
MND 510 701
MNK 系列（低功耗 1.8W）
MNK 510 701
MNK 511 701
MNK 310 701
MNK 311 701
MNK 520 701
MOH 系列（直动式、常闭为主）
MOH 310 701 G
MOH 311 121 G
MOH 311 181
MOH 311 501 G
MOH 311 701 G
MEH 系列（高端、大流量、长寿命）
MEH 511 101 G
MEH 511 121 G
MEH 511 501 G
MEH 511 701 G
MEH 521 101 G
MEH 521 121 G
MEH 521 501 G
MEH 521 701 G
MD / MOD 系列（底座安装阀、阀岛用）
MD 310 401
MD 310 403
MD 510 401
MOD 310 403
P 系列（底座安装、大流量）
P310 501
P531 101
P531 121
P531 801
DRN 系列（气动操作阀）
DRN 5 601
DRN 5 611
线圈 / 附件型号
MA-22-LED
MA22230AC
ST22
T102F
41010.029
MH532704EDS
一、型号释义
- MNH：气动二位五通电磁阀通用系列
- 510：阀体规格代号，标准5/2 通基础阀体型
- 701：配置代码：单线圈弹簧复位、底板式安装、标准大流量、带手动调节按钮
二、结构类型
整体为内部先导式、二位五通单弹簧复位滑阀结构
阀体采用阳极氧化铝合金，防腐轻量化；
内置精密不锈钢主阀芯、耐磨复合密封件、复位弹簧、先导控制气路、可按压手动操作钮；
支持单阀底板安装或多阀组合汇流板集成安装。
三、工作原理
1. 断电常态（弹簧复位位）
气源 P 与 A 口导通、B 口接排气口；
双作用气缸缩回，保持初始工位。
2. 通电换向（电磁吸合位）
线圈得电，先导气推动主阀芯换位；
气源 P 与 B 口导通、A 口接排气口；
双作用气缸伸出动作。
3. 断电自动复位
线圈失电，弹簧自动推回阀芯，气路还原，气缸自动复位。
四、核心技术参数
- 功能：二位五通 单线圈弹簧复位
- 接口规格：G1/4 标准管螺纹
- 工作介质：洁净压缩空气，40μm 过滤，无油 / 微油均可
- 工作压力：0.2～1.0MPa（2～10bar）
- 控制方式：内部先导式
- 适用油温 / 环境温度：-20℃～+70℃
- 常用电压：DC24V、AC220V
- 线圈功耗：DC 约 3W ，AC 约 5VA
- 防护等级：IP65
- 换向响应：动作灵敏、流量脉动小
- 自带配置：内置手动按钮，可断电手动调试换向
五、性能优势
- 内部先导结构，低压也能可靠换向，不卡阀、不串气；
- G1/4 大通径，通气流量大，气缸动作快速有力；
- 铝合金阀体耐粉尘、耐潮湿，适合工业车间长期使用；
- 密封件耐老化、耐磨，频繁切换寿命长、漏气率低；
- 低功耗、线圈温升小，适合长时间通电待机工况；
- 可单装也可上汇流板，布线管路整齐、维护方便。
六、适用场景
- 自动化设备双作用气缸升降、移栽、夹紧控制
- 包装机械、木工机械、机床、橡塑机械气动回路
- 流水线工装夹具、气动闸门、摆动气缸换向
- 普通气动控制系统主流标准换向阀
七、使用注意事项
- 进气前端必装气源三联件，过滤除水稳压，防止杂质卡阀芯；
- P 接总气源，A、B 接气缸，排气口建议加装消音器；
- 供电电压严格匹配，禁止超压，防止线圈烧毁；
- 安装角度任意，尽量避免线圈朝下积水积尘；
- 定期检查气源滤芯，可大幅延长阀体与密封使用寿命。
