德国HAFNER哈夫纳机械阀ES401 VA304 RP2344 P320304 RP3344

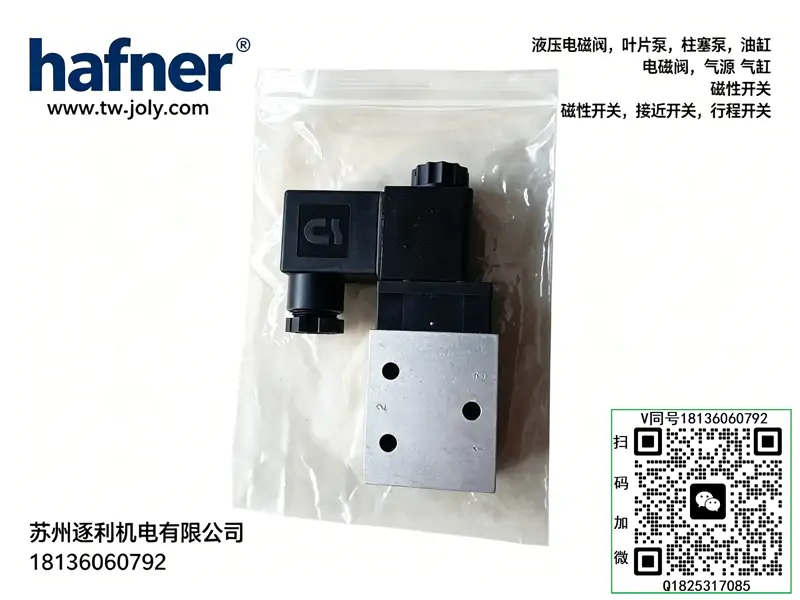

MH 系列（标准电磁阀，无 NAMUR 接口）

MH 210 501

MH 211 305-24DC

MH 211 305-230AC

MH 211 309-24DC

MH 211 309-230AC

MH 211 015

MH 310 101

MH 310 101 G

MH 310 121

MH 310 121 G

MH 310 121 NPT

MH 310 181

MH 310 501

MH 310 501 G

MH 310 701

MH 310 701 G

MH 310 701 G TT

MH 310 701 VES

MH 310 701 GNPT

MH 311 013

MH 311 015

MH 311 101

MH 311 101 G

MH 311 121

MH 311 305

MH 311 309

MH 311 701 G

MH 510 121

MH 510 501

MH 510 503

MH 510 701

MH 510 701 G

MH510 701G

MH510 701G 24VDC

MH 520 101 G

MH 520 121 G

MH 520 121 VES

MH 520 501 G

MH 520 503

MH 520 701 G

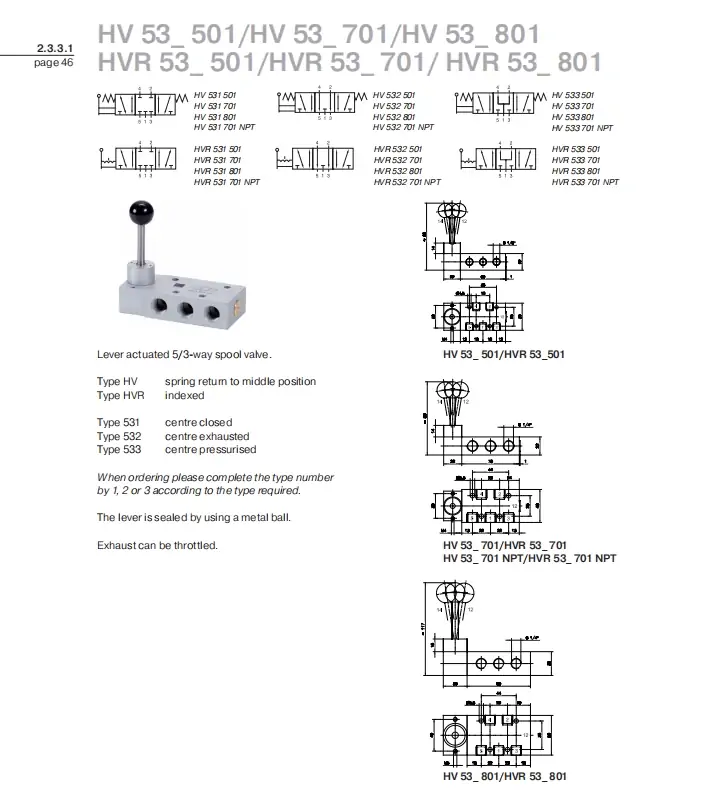

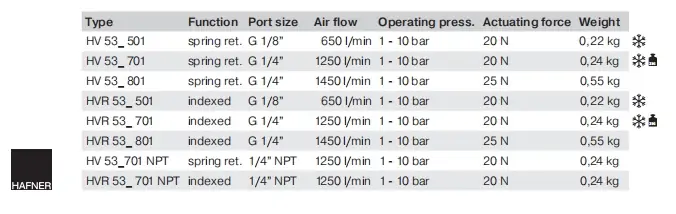

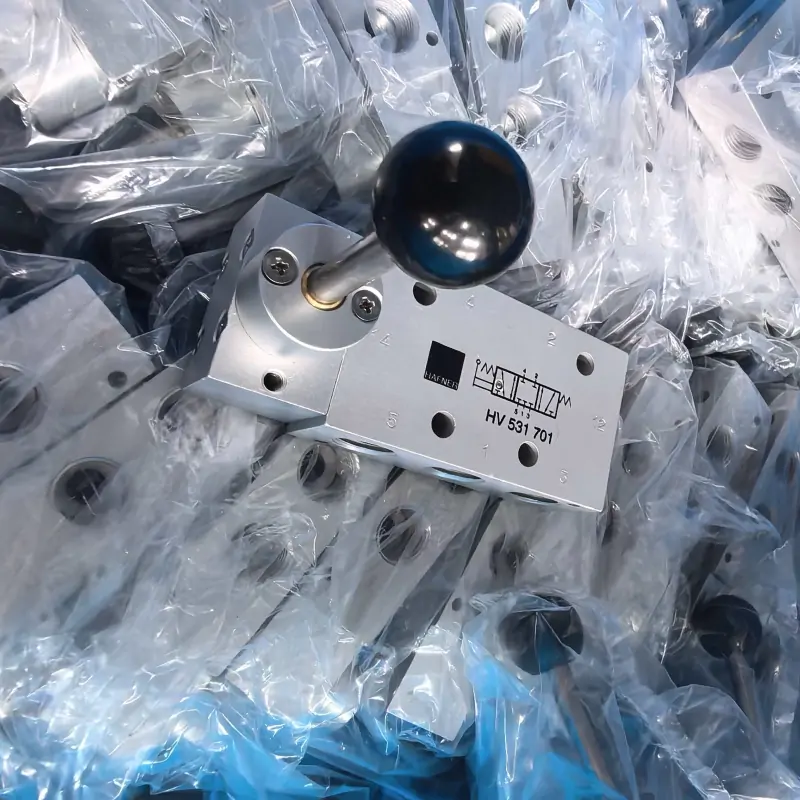

MH 531 101 G

MH 531 121 G

MH 531 501 G

MH 531 701 G

MH 532 101 G

MH 532 121 G

MH 532 501 G

MH 532 701 G

MH 533 101 G

MH 533 121 G

MH 533 501 G

MH 533 701 G

MNH 系列（NAMUR 接口电磁阀，带手动旋钮）

MNH 310 701

MNH 310 711

MNH 310 121

MNH 311 101

MNH 311 121

MNH 311 701

MNH 350 710

MNH 510 121

MNH 510 701

MNH 510 701 01

MNH 510 701 220V

MNH 510 701 24V

MNH 510 701 KES DC24V

MNH 510 711

MNH 510 711 Exm

MNH 510 711 O.S

MNH 511 701

MNH 511 711

MNH 520 701

MNH 520 701 KES

MNH 520 701 TT

MNH 531 701

MND 系列（NAMUR、双线圈、无手动旋钮）

MND 510 701

MNK 系列（低功耗 1.8W）

MNK 510 701

MNK 511 701

MNK 310 701

MNK 311 701

MNK 520 701

MOH 系列（直动式、常闭为主）

MOH 310 701 G

MOH 311 121 G

MOH 311 181

MOH 311 501 G

MOH 311 701 G

MEH 系列（高端、大流量、长寿命）

MEH 511 101 G

MEH 511 121 G

MEH 511 501 G

MEH 511 701 G

MEH 521 101 G

MEH 521 121 G

MEH 521 501 G

MEH 521 701 G

MD / MOD 系列（底座安装阀、阀岛用）

MD 310 401

MD 310 403

MD 510 401

MOD 310 403

P 系列（底座安装、大流量）

P310 501

P531 101

P531 121

P531 801

DRN 系列（气动操作阀）

DRN 5 601

DRN 5 611

线圈 / 附件型号

MA-22-LED

MA22230AC

ST22

T102F

41010.029

MH532704EDS

一、型号编码释义

• ES：气动电磁阀标准系列，内部先导式高频换向阀
• 401：规格代码，二位五通、单线圈弹簧复位、400 系列大流量阀体、底座板式安装

二、结构形式

二位五通、单线圈弹簧复位、内部先导式滑阀结构

• 阀体：高强度铝合金阳极氧化，轻量化、耐腐蚀
• 阀芯：不锈钢精密阀芯，配合耐老化复合密封件
• 核心组件：内置静音复位弹簧、标准电磁线圈、手动强制换向按钮、先导控制气路
• 安装：可单体底板安装或汇流板组合安装

三、工作原理（内部先导式）

1. 断电常态（弹簧位） 弹簧复位，先导腔泄压，主阀芯处于初始位置：P→B 封闭、A→R1 排气、B→R2 封闭，双作用气缸活塞杆缩回。
2. 通电励磁（电磁位） 线圈励磁，先导阀打开，控制气压推动主阀芯换向：P→A 导通、B→R2 排气、A→R1 封闭，气缸活塞杆伸出。
3. 断电自动复位 线圈失电，先导腔泄压，弹簧自动推回主阀芯，恢复初始气路状态。

四、核心技术参数

• 功能：二位五通（5/2）、单线圈弹簧复位
• 接口规格：G1/4" 管螺纹
• 工作介质：洁净压缩空气（40μm 过滤，无油 / 微油通用）
• 工作压力：0.2～1.0 MPa（2～10 bar）（内部先导式）
• 流量性能：CV≈3.85、有效截面积≈69mm²，大流量设计
• 适用温度：-20℃～+70℃
• 标准线圈电压：DC24V、AC220V
• 线圈功耗：DC≈3W、AC≈5VA（低功耗）
• 防护等级：IP65（防尘防水）
• 响应时间：≤25ms
• 寿命：常规工况≥500 万次换向
• 手动装置：内置手动按压按钮，免通电调试

五、性能特点

1. 内部先导式：低压亦可稳定换向，功耗低、发热小，适合长时间连续工作；
2. 大流量通径：通气损耗小、气缸动作迅速，适配中高速自动化回路；
3. 铝合金阀体：轻量化、抗腐蚀，适应潮湿、粉尘等恶劣车间环境；
4. 密封可靠：复合密封耐老化、耐磨，长期频繁切换不易漏气、串气；
5. 安装灵活：可单体或汇流板安装，节省空间，便于维护；
6. 手动调试：自带强制换向按钮，检修、调试无需通电。

六、典型应用场景

• 自动化流水线双作用气缸进退控制（移栽、升降、夹紧）
• 包装机械、木工机械、机床、橡塑机械气动回路
• 气动机械手、摆动气缸、气动闸门、工位切换控制
• 中高频动作设备（每分钟≤5 次），如分拣、装配设备

七、使用注意事项

1. 前端必须配置气源三联件（过滤、调压、除水），防止杂质卡滞阀芯；
2. 气源压力需稳定在0.2～1.0MPa，过低可能导致换向不可靠；
3. 严格匹配额定电压，禁止超压供电，避免线圈烧毁；
4. 排气口建议加装消声器，降低噪音并防止异物进入；
5. 安装角度不限，避免线圈长期朝下积水；定期清理气源滤芯，延长使用寿命。
