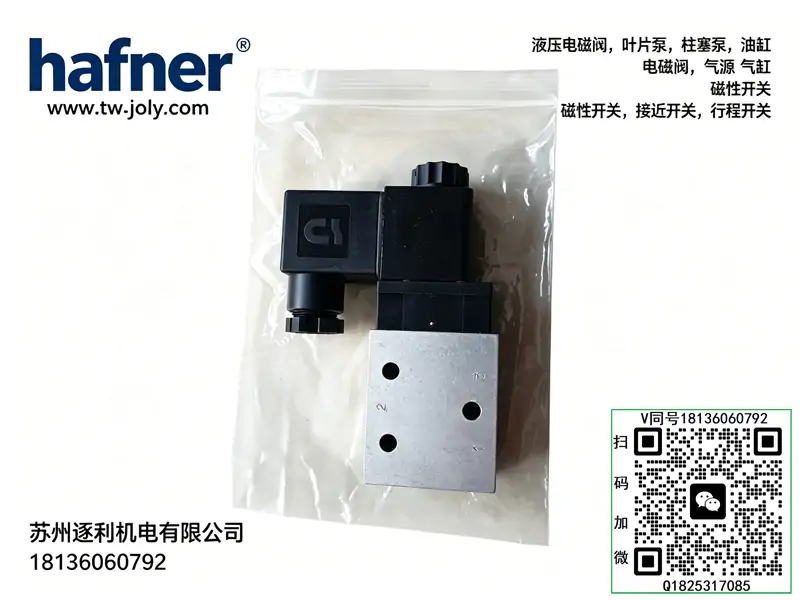

德国hafner哈夫纳电磁阀MH 510 701 G，冲床阀，机械阀
MH 系列（标准电磁阀，无 NAMUR 接口）
MH 210 501
MH 211 305-24DC
MH 211 305-230AC
MH 211 309-24DC
MH 211 309-230AC
MH 211 015
MH 310 101
MH 310 101 G
MH 310 121
MH 310 121 G
MH 310 121 NPT
MH 310 181
MH 310 501
MH 310 501 G
MH 310 701
MH 310 701 G
MH 310 701 G TT
MH 310 701 VES
MH 310 701 GNPT
MH 311 013
MH 311 015
MH 311 101
MH 311 101 G
MH 311 121
MH 311 305
MH 311 309
MH 311 701 G
MH 510 121
MH 510 501
MH 510 503
MH 510 701
MH 510 701 G
MH510 701G
MH510 701G 24VDC
MH 520 101 G
MH 520 121 G
MH 520 121 VES
MH 520 501 G
MH 520 503
MH 520 701 G
MH 531 101 G
MH 531 121 G
MH 531 501 G
MH 531 701 G
MH 532 101 G
MH 532 121 G
MH 532 501 G
MH 532 701 G
MH 533 101 G
MH 533 121 G
MH 533 501 G
MH 533 701 G
MNH 系列（NAMUR 接口电磁阀，带手动旋钮）
MNH 310 701
MNH 310 711
MNH 310 121
MNH 311 101
MNH 311 121
MNH 311 701
MNH 350 710
MNH 510 121
MNH 510 701
MNH 510 701 01
MNH 510 701 220V
MNH 510 701 24V
MNH 510 701 KES DC24V
MNH 510 711
MNH 510 711 Exm
MNH 510 711 O.S
MNH 511 701
MNH 511 711
MNH 520 701
MNH 520 701 KES
MNH 520 701 TT
MNH 531 701
MND 系列（NAMUR、双线圈、无手动旋钮）
MND 510 701
MNK 系列（低功耗 1.8W）
MNK 510 701
MNK 511 701
MNK 310 701
MNK 311 701
MNK 520 701
MOH 系列（直动式、常闭为主）
MOH 310 701 G
MOH 311 121 G
MOH 311 181
MOH 311 501 G
MOH 311 701 G
MEH 系列（高端、大流量、长寿命）
MEH 511 101 G
MEH 511 121 G
MEH 511 501 G
MEH 511 701 G
MEH 521 101 G
MEH 521 121 G
MEH 521 501 G
MEH 521 701 G
MD / MOD 系列（底座安装阀、阀岛用）
MD 310 401
MD 310 403
MD 510 401
MOD 310 403
P 系列（底座安装、大流量）
P310 501
P531 101
P531 121
P531 801
DRN 系列（气动操作阀）
DRN 5 601
DRN 5 611
线圈 / 附件型号
MA-22-LED
MA22230AC
ST22
T102F
41010.029
MH532704EDS
一、型号编码释义
- MH：气动电磁阀标准系列
- 510：二位五通 基础阀体规格
- 701：配置代码：单线圈弹簧复位、大流量、板式 / 底座安装型
- G：螺纹接口版本
二、结构类型
二位五通、单线圈弹簧复位、直动滑阀式
阳极氧化铝合金阀体，内置不锈钢精密阀芯、耐老化复合密封、稳压复位弹簧、集成手动强制按钮，可单独安装或组装汇流板使用。
三、工作原理
断电常态（弹簧位）
P 进气封闭对应通路，A 口通排气、B 口封闭，气缸单向复位。
通电励磁（电磁位）
电磁力推动阀芯换向，P→B 供气、A→排气，气缸反向伸出动作。
断电自动复位
线圈失电，弹簧瞬间推回阀芯，恢复初始气路状态，实现自动往复控制逻辑。
四、核心技术参数
- 功能：二位五通 单线圈弹簧复位
- 接口规格：G1/4 管螺纹
- 工作介质：洁净压缩空气，40μm 过滤，无油 / 微油通用
- 工作压力：0.2～1.0MPa（2～10bar）
- 流量性能：大流量通径设计，通气损耗小、换向速度快
- 适用温度：-20℃～+75℃
- 常用电压：DC24V、AC220V
- 线圈功耗：DC 约 3W，AC 约 5VA
- 防护等级：IP65
- 安装方式：底板板式安装，适配同系列汇流板
- 自带功能：内置手动调试按钮，免通电可手动换向
五、性能特点
- 二位五通标准逻辑，直接控制双作用气缸正反转；
- G1/4 大口径通流，流量大、气缸动作迅猛不拖沓；
- 滑阀结构摩擦小，换向灵敏、不易卡阀漏气；
- 铝合金阀体防腐耐粉尘，适配车间恶劣工况；
- 功耗低、温升小，适合长时间连续工作；
- 带手动按键，设备调试、检修不用通电即可操作。
六、典型应用
- 自动化流水线双作用气缸进退控制
- 包装、木工、机床、橡塑机械气动回路
- 工装夹具、移栽机构、摆动气缸换向
- 气动机械手、气动闸门、工位切换控制
七、使用注意事项
- 前端必须配气源三联件，过滤、调压、除水，避免杂质卡阀芯；
- P 接总气源，A、B 接气缸两口，排气口建议加装消声器；
- 严格匹配额定电压，禁止超压供电；
- 安装角度不限，尽量避免线圈朝下长期积水；
- 定期清理气源滤芯，可大幅延长阀体密封与线圈寿命。
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/qdf/967.html
