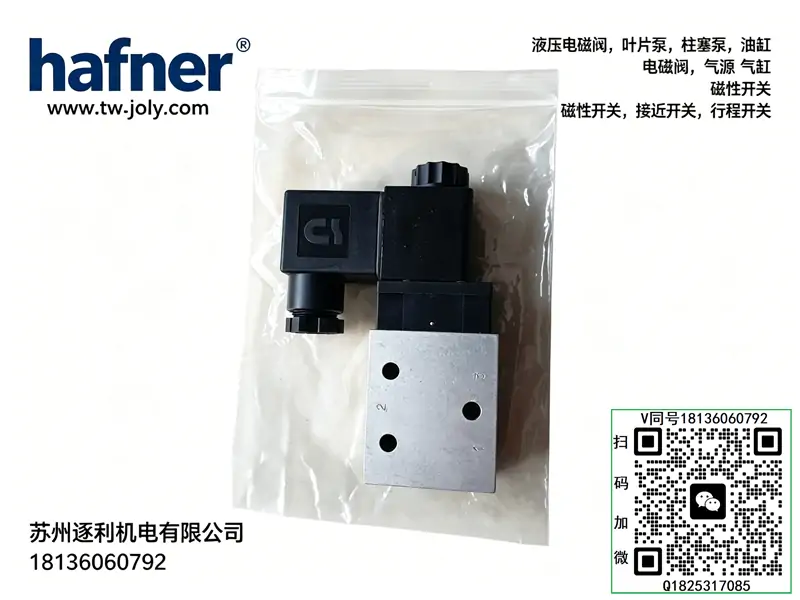

HAFNER电磁阀P533501 P533801 P533 101 P532 501哈夫纳
MH 系列（标准电磁阀，无 NAMUR 接口）
MH 210 501
MH 211 305-24DC
MH 211 305-230AC
MH 211 309-24DC
MH 211 309-230AC
MH 211 015
MH 310 101
MH 310 101 G
MH 310 121
MH 310 121 G
MH 310 121 NPT
MH 310 181
MH 310 501
MH 310 501 G
MH 310 701
MH 310 701 G
MH 310 701 G TT
MH 310 701 VES
MH 310 701 GNPT
MH 311 013
MH 311 015
MH 311 101
MH 311 101 G
MH 311 121
MH 311 305
MH 311 309
MH 311 701 G
MH 510 121
MH 510 501
MH 510 503
MH 510 701
MH 510 701 G
MH510 701G
MH510 701G 24VDC
MH 520 101 G
MH 520 121 G
MH 520 121 VES
MH 520 501 G
MH 520 503
MH 520 701 G
MH 531 101 G
MH 531 121 G
MH 531 501 G
MH 531 701 G
MH 532 101 G
MH 532 121 G
MH 532 501 G
MH 532 701 G
MH 533 101 G
MH 533 121 G
MH 533 501 G
MH 533 701 G
MNH 系列（NAMUR 接口电磁阀，带手动旋钮）
MNH 310 701
MNH 310 711
MNH 310 121
MNH 311 101
MNH 311 121
MNH 311 701
MNH 350 710
MNH 510 121
MNH 510 701
MNH 510 701 01
MNH 510 701 220V
MNH 510 701 24V
MNH 510 701 KES DC24V
MNH 510 711
MNH 510 711 Exm
MNH 510 711 O.S
MNH 511 701
MNH 511 711
MNH 520 701
MNH 520 701 KES
MNH 520 701 TT
MNH 531 701
MND 系列（NAMUR、双线圈、无手动旋钮）
MND 510 701
MNK 系列（低功耗 1.8W）
MNK 510 701
MNK 511 701
MNK 310 701
MNK 311 701
MNK 520 701
MOH 系列（直动式、常闭为主）
MOH 310 701 G
MOH 311 121 G
MOH 311 181
MOH 311 501 G
MOH 311 701 G
MEH 系列（高端、大流量、长寿命）
MEH 511 101 G
MEH 511 121 G
MEH 511 501 G
MEH 511 701 G
MEH 521 101 G
MEH 521 121 G
MEH 521 501 G
MEH 521 701 G
MD / MOD 系列（底座安装阀、阀岛用）
MD 310 401
MD 310 403
MD 510 401
MOD 310 403
P 系列（底座安装、大流量）
P310 501
P531 101
P531 121
P531 801
DRN 系列（气动操作阀）
DRN 5 601
DRN 5 611
线圈 / 附件型号
MA-22-LED
MA22230AC
ST22
T102F
41010.029
MH532704EDS
一、型号释义
- P533：系列代号，二位五通、内部先导、紧凑型气动电磁阀
- 501：配置代码，单线圈弹簧复位、G1/8 接口、标准流量、底板安装 整体型号：二位五通・单线圈・弹簧复位・内部先导式电磁阀
二、结构组成
- 阀体：阳极氧化铝合金，轻量防腐，紧凑型设计
- 阀芯：精密滑柱式阀芯，低摩擦、抗卡滞、高耐磨
- 密封：NBR/FKM 复合密封，耐老化、微泄漏小
- 驱动：单电磁线圈 +复位弹簧，内置先导气路
- 操作：自带手动按压按钮（断电调试）
- 安装：标准底板式，可单装或汇流板集成
三、工作原理
1. 断电常态（弹簧位）
弹簧推阀芯至初始位，气路：P→A 通、B→排气，双作用气缸缩回。
2. 通电换向（工作位）
线圈得电，先导气驱动主阀芯换位，气路：P→B 通、A→排气，气缸伸出。
3. 断电复位
线圈失电，弹簧自动复位，气路回到初始状态。
四、核心技术参数
- 功能：二位五通（5/2）、单线圈弹簧复位
- 接口：G1/8 管螺纹
- 通径：约 6mm
- 流量：650 L/min（6bar）
- 工作压力：0.2～1.0 MPa（2～10 bar）
- 控制方式：内部先导式
- 介质：洁净压缩空气（40μm 过滤，无油 / 微油）
- 温度：-20℃～+70℃（环境 / 介质）
- 电压：DC24V、AC220V（可选）
- 功耗：DC≈3W；AC≈5VA
- 防护：IP65（防尘防水）
- 响应：≤15ms，高频稳定
- 重量：约 180g
五、性能特点
- 紧凑大流量：G1/8 口，650L/min，体积小、流量足
- 低压可靠换向：内部先导，0.2MPa 即可稳定动作，不卡阀
- 高耐用密封：复合密封耐磨抗老化，寿命长、漏气率低
- 低功耗低温升：适合长期通电，线圈不易烧毁
- 安装灵活：任意角度安装，底板 / 汇流板通用
- 手动调试：自带手动按钮，断电可强制换向调试
六、适用场景
- 自动化设备：双作用气缸夹紧、升降、移栽、摆动控制
- 通用机械：机床、包装、木工、橡塑机械气动回路
- 流水线：工装夹具、气动闸门、小型执行器换向
- 中小流量气动系统：标准 5/2 通主控阀，替代通用性强
七、使用注意事项
- 进气前端必装气源三联件（过滤 / 调压 / 除水），防杂质卡阀芯
- 接口连接：P 接气源，A/B 接气缸，排气口建议装消音器
- 供电：严格匹配额定电压，波动≤±10%，防线圈过热
- 安装：避免线圈长期朝下，防水积尘；紧固扭矩≤0.8Nm
- 维护：定期检查滤芯，每 6 个月清洁阀芯，延长寿命
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/qdf/971.html
