PNEUMAN 精密减压阀 R200-02 气动调压阀气源处理元件

品牌：PNEUMAN
主营：气缸、电磁阀、气液增压缸、油压缸、气动接头、缓冲器、压力开关等

一、标准气缸系列（ISO / 薄型 / 治具）

1. 标准拉杆气缸（PCD/PCG1 系列）

• PCD85-20/25/32/40/50/63/80/100-50/100/150/200/300
• PCG1-20/25/32/40/50/63/80/100-50/100/150/200

2. 薄型气缸（PCDM2 / PCDJPB / PCJPB）

• PCDM2-12/16/20/25/32/40/50/63-5/10/20/30/50
• PCDJPB-16/20/25/32/40/50/63-10/20/30/50
• PCJPB-16/20/25/32/40/50/63-10/20/30/50

3. 治具气缸（PMI / PMF / PCHA）

• PMI-10/12/16/20/25/32-10/20/30/50
• PMF-16/20/25/32-10/20/30/50
• PCHA-16/20/25/32-10/20/30/50

4. 紧凑 / 短行程（PPB / PCQ / PCQS）

• PPB-10/12/16/20/25-5/10/15/20
• PCQS-16/20/25/32/40-10/20/30

二、滑台 / 导向 / 三轴气缸

1. 滑台气缸（PSCT / PSC / PSI / PSCS）

• PSCT-6/8/12/16/20/25-10/20/30/50/75/100
• PSC-8/12/16/20/25-10/20/30/50
• PSI-12/16/20/25-20/30/50/75

2. 三轴 / 导杆气缸（JTK / JTE / PMGSB）

• JTK-12/16/20/25/32-50/100/150/200
• JTE-16/20/25/32-50/100/150
• PMGSB-20/25/32-50/100

三、无杆气缸（机械式 / 磁耦式）

1. 机械接触式（PCY1S / PCY1B）

• PCY1S-16/20/25/32/40-100/200/300/500/800
• PCY1B-16/20/25/32-100/200/300

2. 磁耦式（PRMS）

• PRMS-10/16/20/25/32-100/200/300/500

四、回转 / 摆动气缸

1. 齿轮齿条回转缸（PRC / PCRH / PRN）

• PRC-30/50/63/80-90°/180°
• PCRH-30/50/63-90°/180°
• PRN-20/30/50-90°/180°

2. 叶片式摆动缸（PRA）

• PRA-20/30/50-90°/180°

五、夹持 / 手指气缸

1. 平行夹爪（PMK / PQCK / PMCK）

• PMK-10/16/20/25/32
• PQCK-16/20/25/32
• PMCK-20/25/32/40

2. 支点夹爪（PCK1）

• PCK1-10/16/20/25

六、电磁阀（5/2、5/3、3/2）

1. 微型电磁阀（V181 系列）

• V181-01、V181-0-P、V182-01、V183-01-L

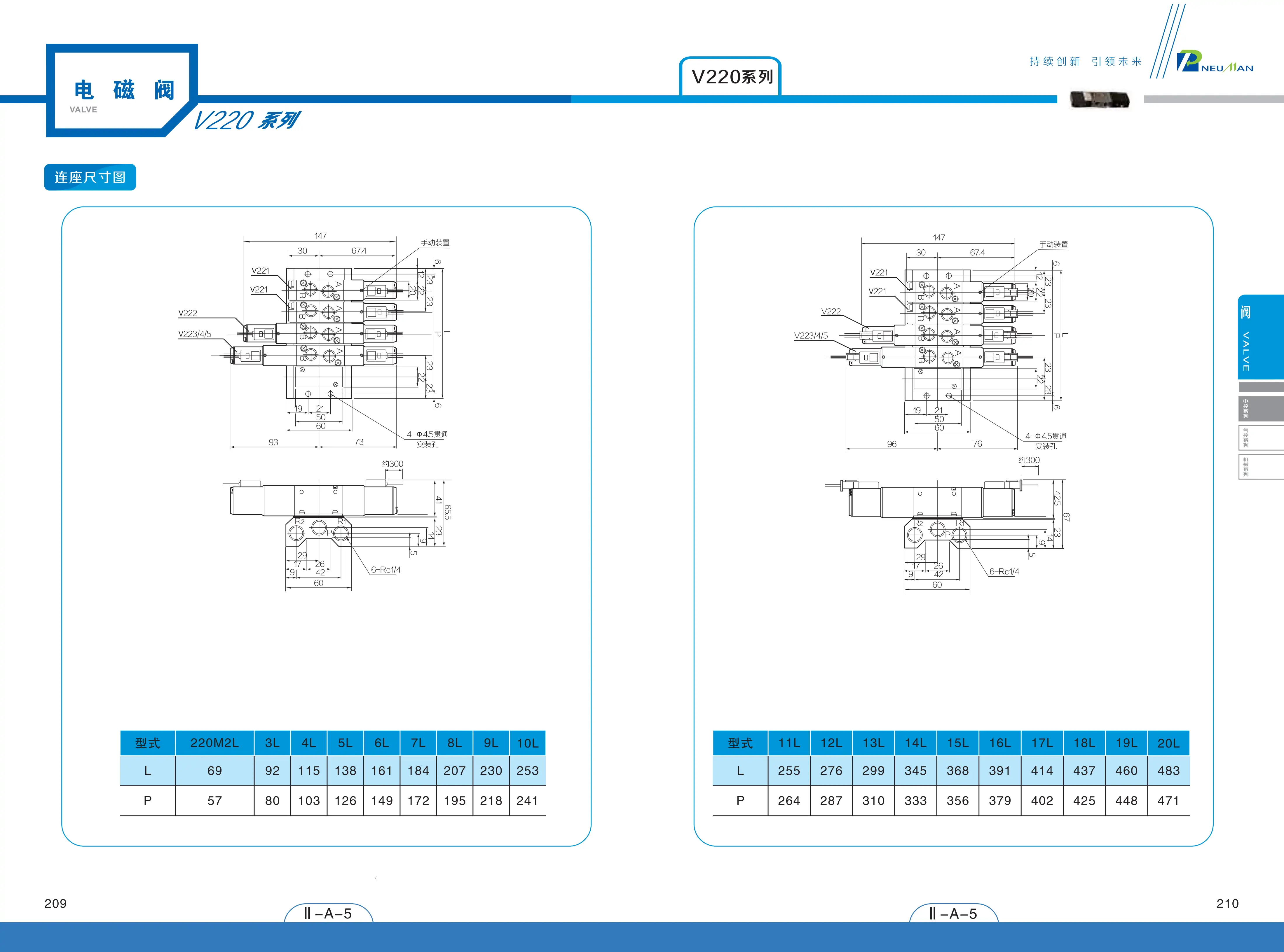

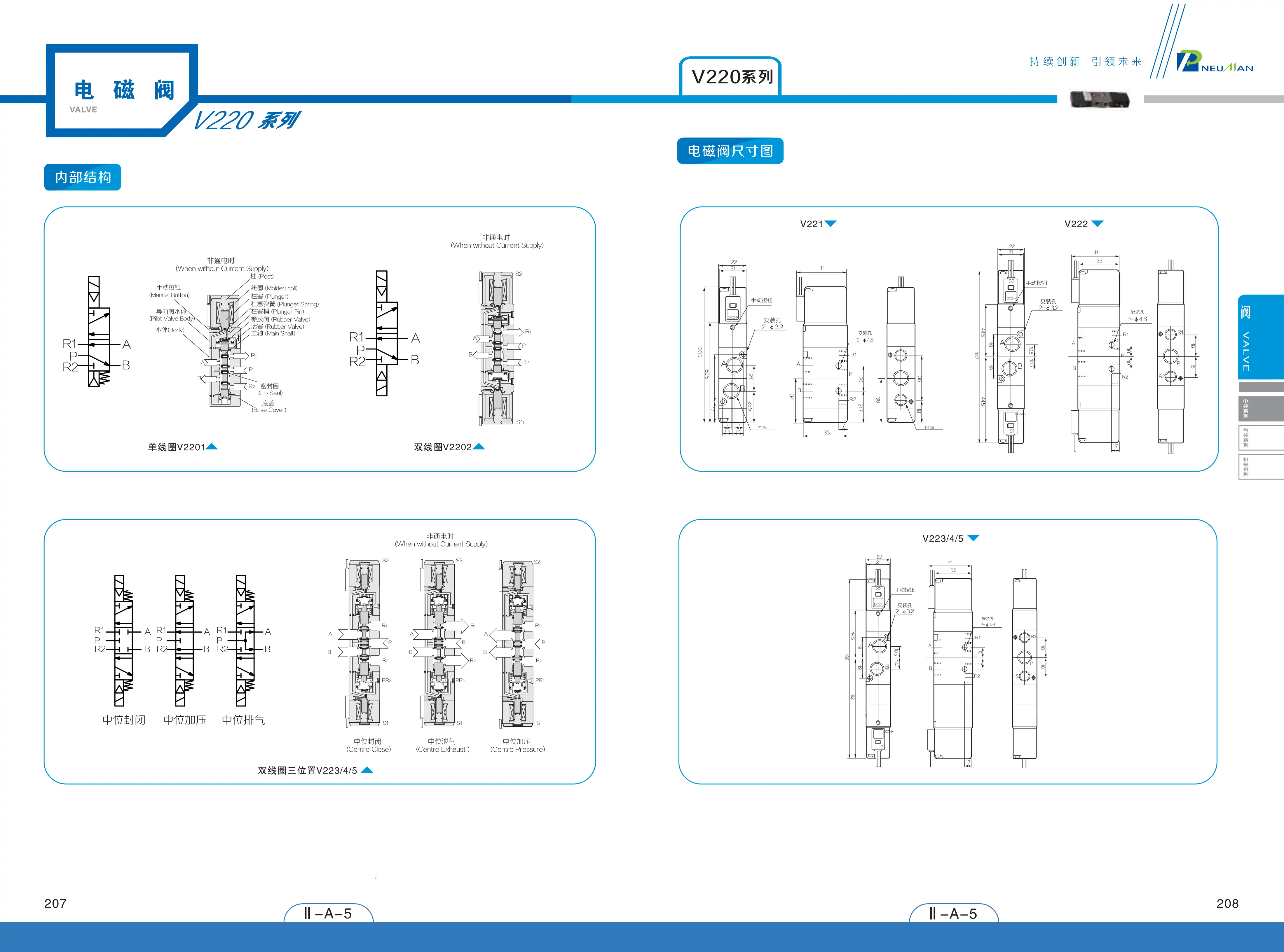

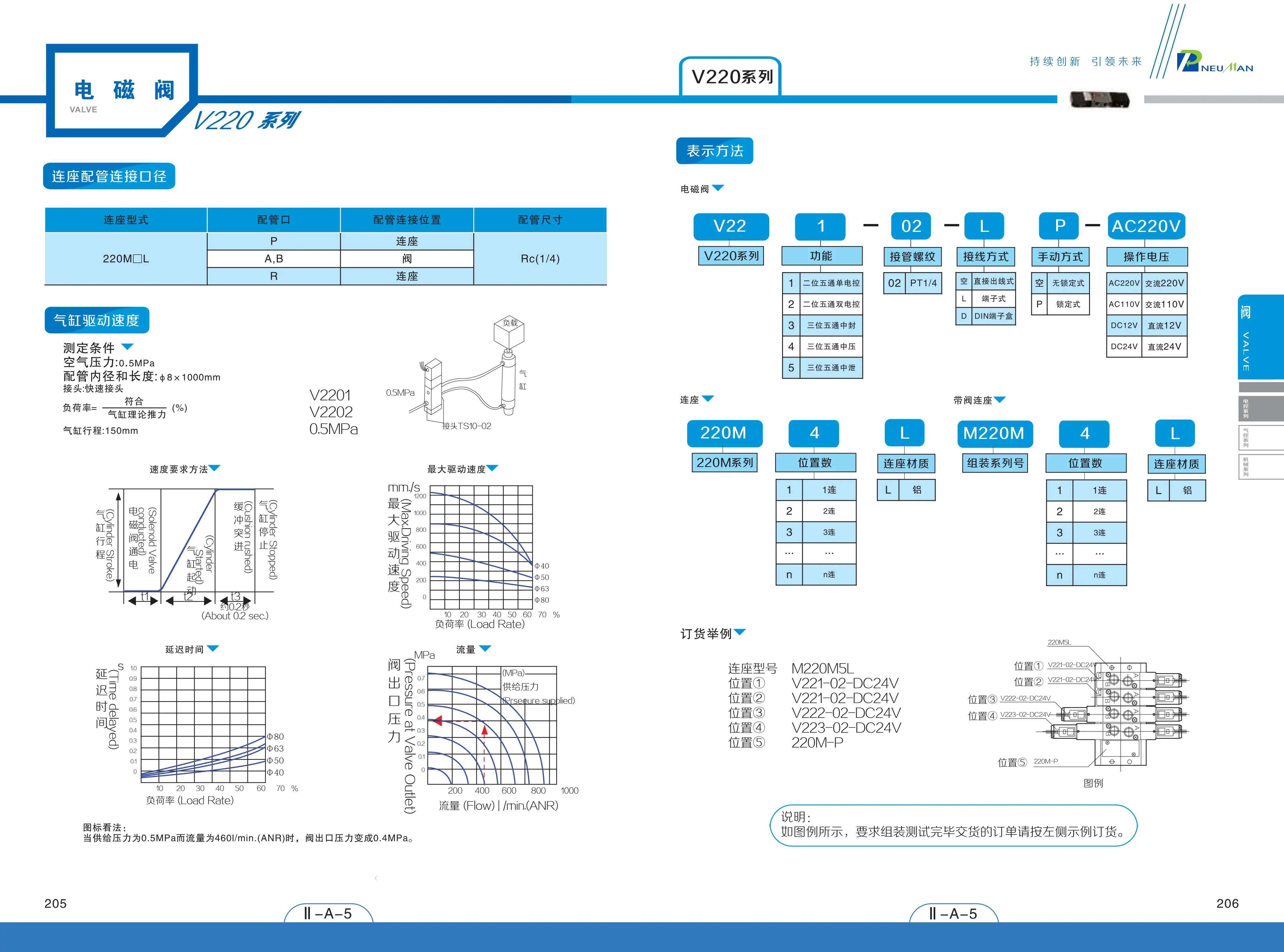

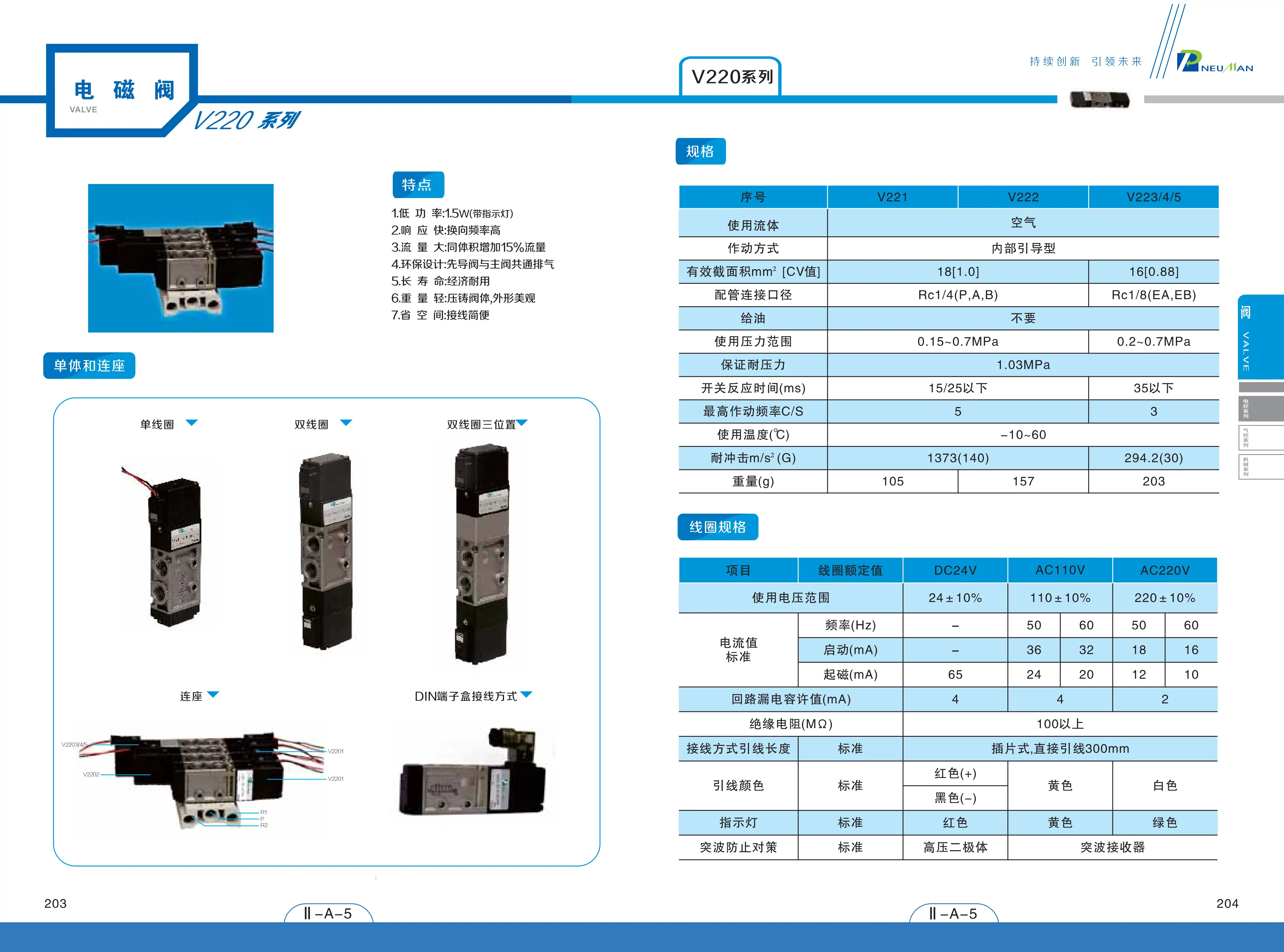

2. 标准电磁阀（V221/V222/V223/V224/V225）

• V221-02-L/P、V222-02-L/P、V223-02-L/P、V224-02、V225-02

3. 流体控制 / 不锈钢阀（ES / JS 系列）

• ES-10/15/20、JS-10/15/20

4. 手动阀 / 机械阀（RBS / RBD 系列）

• RBS52-02、RBS53-02、RBS53-03、RBS53-04、RBD52-02、RBD53-02、RBDE53-02

七、气液增压缸 / 增压器

1. 标准增压缸（MPT 系列）

• MPT63-50-10-3T、MPT80-100-20-5T、MPT100-150-30-10T

2. 直压式增压缸（DPS 系列）

• DPS-63/80/100-50/100

3. 标准增压缸（BMD 系列）

• BMD-63/80/100-50/100

八、超薄油压缸 / 小型油压缸

• HQ-20/25/32/40/50/63-10/20/30/50

九、气动接头 / 调速 / 止回

• 金属调速接头（精巧型）
• 塑钢飞速接头（精巧型）
• 止逆阀 / 逆止阀：MPC 系列、C 系列

十、缓冲器 / 压力开关

• 可调 / 固定缓冲器（AC/AD 对应型号）
• 压力开关：PS 系列（PS-10/20/30）

一、品牌与型号逐位释义

• 品牌：PNEUMAN，原厂配套全系气缸、电磁阀、增压缸，同厂气源、密封材质通用，无需适配转接
• R：单向节流阀系列代号（APMATIC外置管式调速阀），区别于内置节流、消声节流阀
• 200：阀体尺寸规格，适配常规流量，属于中型通用调速阀，对标市面AS2000同款尺寸
• 02：气口螺纹规格G1/4（2分牙），和RBS52-02电磁阀气口完全互通，管路直接对插
• 品类区分：R200-02属于纯气动机械式调速阀（无源、无需通电），不属于电磁阀；搭配RBS52-02使用，专门控制气缸伸缩速度，不参与电路换向

二、基础结构与通流逻辑

• 阀型：二位二通单向节流阀（进气自由通、回气节流调速，行业标准排气节流）
• 流向定义：正向进气（气缸伸出）：全通无节流，零阻力快速进气；反向排气（气缸缩回）：螺旋针阀节流，限制排气流量调速
• 安装形式：管式串接安装，直接串联在气缸进出气支管，无需底座固定，安装灵活
• 调节结构：顶部铜质微调旋钮，带刻度卡位，防震动松脱，调好后可锁止固定
• 流向标识：阀体自带箭头刻印，箭头指向为气缸进气方向，严禁反向安装

三、核心技术参数

• 工作气压：0.1～0.9MPa（1-9kg/cm²），车间常规使用0.4-0.55MPa，匹配全系气动元件
• 耐压极限：1.2MPa，超出压力会挤压内部弹簧变形，导致调速失效、阀体漏气
• 公称通径：Φ4.2mm，最大通气流量720L/min，满足MPT增压缸、PCD系列气缸流量需求
• 调节行程：旋钮0-360°无极微调，可实现气缸0-100%速度无级调速
• 主体材质：铝合金阳极氧化阀体、不锈钢节流针、不锈钢复位弹簧
• 密封材质：NBR丁腈橡胶，兼容干燥气源、微量切削油水，不耐强酸强碱
• 使用温度：-5℃～60℃，低温会导致橡胶密封硬化卡顿，高温加速密封老化
• 使用寿命：≥1200万次气流循环，无源结构无电气损耗，故障率远低于电磁阀
• 防护等级：IP54，防尘、防车间油水飞溅，适配机床、冲压、塑胶自动化工位

四、现场标准气路搭配（全系通用接法）

适配所有双作用气缸、MPT增压缸，统一采用排气节流接法（最优稳定方案）

1. 伸出调速：RBS52-02 A口 → R200-02进气端 → 气缸无杆腔，调节伸出速度
2. 缩回调速：RBS52-02 B口 → R200-02进气端 → 气缸有杆腔，调节缩回速度
3. 单路调速需求：仅在动作速度不稳的一侧串联，另一侧直通管路不加装节流阀
7. 禁止进气节流：进气节流会导致气缸爬行、抖动、出力衰减，新州原厂规范统一要求排气节流

五、适配配套元件清单

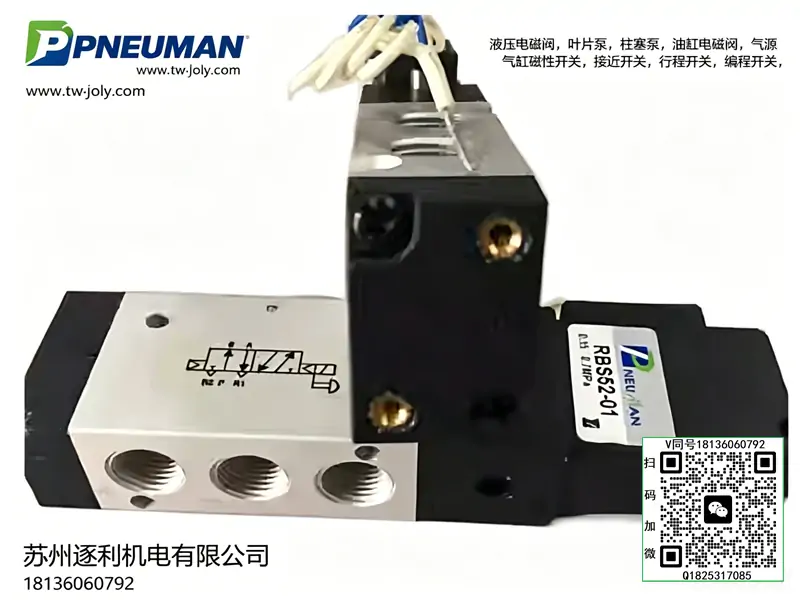

• 主控电磁阀：RBS52-02（二位五通单电控，G1/4接口直连，无需转接）
• 适配气缸：PCD85-32、PCDJ2B-20、MPT-63-100-5T（全部双作用元件）
• 禁止适配：V181-01控制的单作用气缸，单作用弹簧复位无需排气节流，加装会复位卡顿

六、安装使用注意事项

• 严格按照阀体箭头流向安装，反向安装会直接卡死单向阀芯，气缸完全无法动作，不可逆损坏内部弹簧
• 速度微调原则：低速工况缓慢旋转旋钮，每次旋转15°微调，禁止一次性大幅度调节，避免气缸瞬间冲击抖动
• 震动工位必须锁紧顶部锁母：机床高频震动会导致旋钮自转，速度自行漂移，锁母锁紧后杜绝漂移
• 气源前置过滤：必须搭配三联件过滤，铁屑、粉尘会卡滞节流针缝隙，造成调速失灵、气流堵塞
• 管路扭力控制：G1/4螺纹拧紧扭力控制在12N·m，扭力过大撑裂铝合金阀体，造成螺纹外圈永久漏气
• 禁止替代电磁阀：无电路换向功能，只能调速，不能控制气缸启停，不可替换RBS52-02

七、常见故障排查

• 调速无效，气缸速度始终最快：内部节流针被粉尘堵塞、单向阀芯卡滞；拆卸前端气嘴，高压空载吹扫杂质
• 阀体螺纹处漏气：螺纹生料带缠绕过多挤压端面、螺纹滑丝；重新规范缠绕生料带，更换阀体
• 气缸低速爬行抖动：进气节流错误接法、节流开度过小；改为排气节流，小幅调大节流开度
• 旋钮自行松动、速度漂移：顶部锁母未锁紧、设备震动；锁紧锁母，加装螺纹防松胶
• 冷热交替后漏气：端面O型圈热胀冷缩偏移；更换原厂配套NBR密封垫圈

八、APMATIC全系气动元件最终汇总对照表

本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/qdf/1218.html
