PNEUMAN RBS53-03 防爆电磁阀 气动防爆换向阀 工业级安全控制阀

品牌：PNEUMAN
主营：气缸、电磁阀、气液增压缸、油压缸、气动接头、缓冲器、压力开关等

一、标准气缸系列（ISO / 薄型 / 治具）

1. 标准拉杆气缸（PCD/PCG1 系列）

• PCD85-20/25/32/40/50/63/80/100-50/100/150/200/300
• PCG1-20/25/32/40/50/63/80/100-50/100/150/200

2. 薄型气缸（PCDM2 / PCDJPB / PCJPB）

• PCDM2-12/16/20/25/32/40/50/63-5/10/20/30/50
• PCDJPB-16/20/25/32/40/50/63-10/20/30/50
• PCJPB-16/20/25/32/40/50/63-10/20/30/50

3. 治具气缸（PMI / PMF / PCHA）

• PMI-10/12/16/20/25/32-10/20/30/50
• PMF-16/20/25/32-10/20/30/50
• PCHA-16/20/25/32-10/20/30/50

4. 紧凑 / 短行程（PPB / PCQ / PCQS）

• PPB-10/12/16/20/25-5/10/15/20
• PCQS-16/20/25/32/40-10/20/30

二、滑台 / 导向 / 三轴气缸

1. 滑台气缸（PSCT / PSC / PSI / PSCS）

• PSCT-6/8/12/16/20/25-10/20/30/50/75/100
• PSC-8/12/16/20/25-10/20/30/50
• PSI-12/16/20/25-20/30/50/75

2. 三轴 / 导杆气缸（JTK / JTE / PMGSB）

• JTK-12/16/20/25/32-50/100/150/200
• JTE-16/20/25/32-50/100/150
• PMGSB-20/25/32-50/100

三、无杆气缸（机械式 / 磁耦式）

1. 机械接触式（PCY1S / PCY1B）

• PCY1S-16/20/25/32/40-100/200/300/500/800
• PCY1B-16/20/25/32-100/200/300

2. 磁耦式（PRMS）

• PRMS-10/16/20/25/32-100/200/300/500

四、回转 / 摆动气缸

1. 齿轮齿条回转缸（PRC / PCRH / PRN）

• PRC-30/50/63/80-90°/180°
• PCRH-30/50/63-90°/180°
• PRN-20/30/50-90°/180°

2. 叶片式摆动缸（PRA）

• PRA-20/30/50-90°/180°

五、夹持 / 手指气缸

1. 平行夹爪（PMK / PQCK / PMCK）

• PMK-10/16/20/25/32
• PQCK-16/20/25/32
• PMCK-20/25/32/40

2. 支点夹爪（PCK1）

• PCK1-10/16/20/25

六、电磁阀（5/2、5/3、3/2）

1. 微型电磁阀（V181 系列）

• V181-01、V181-0-P、V182-01、V183-01-L

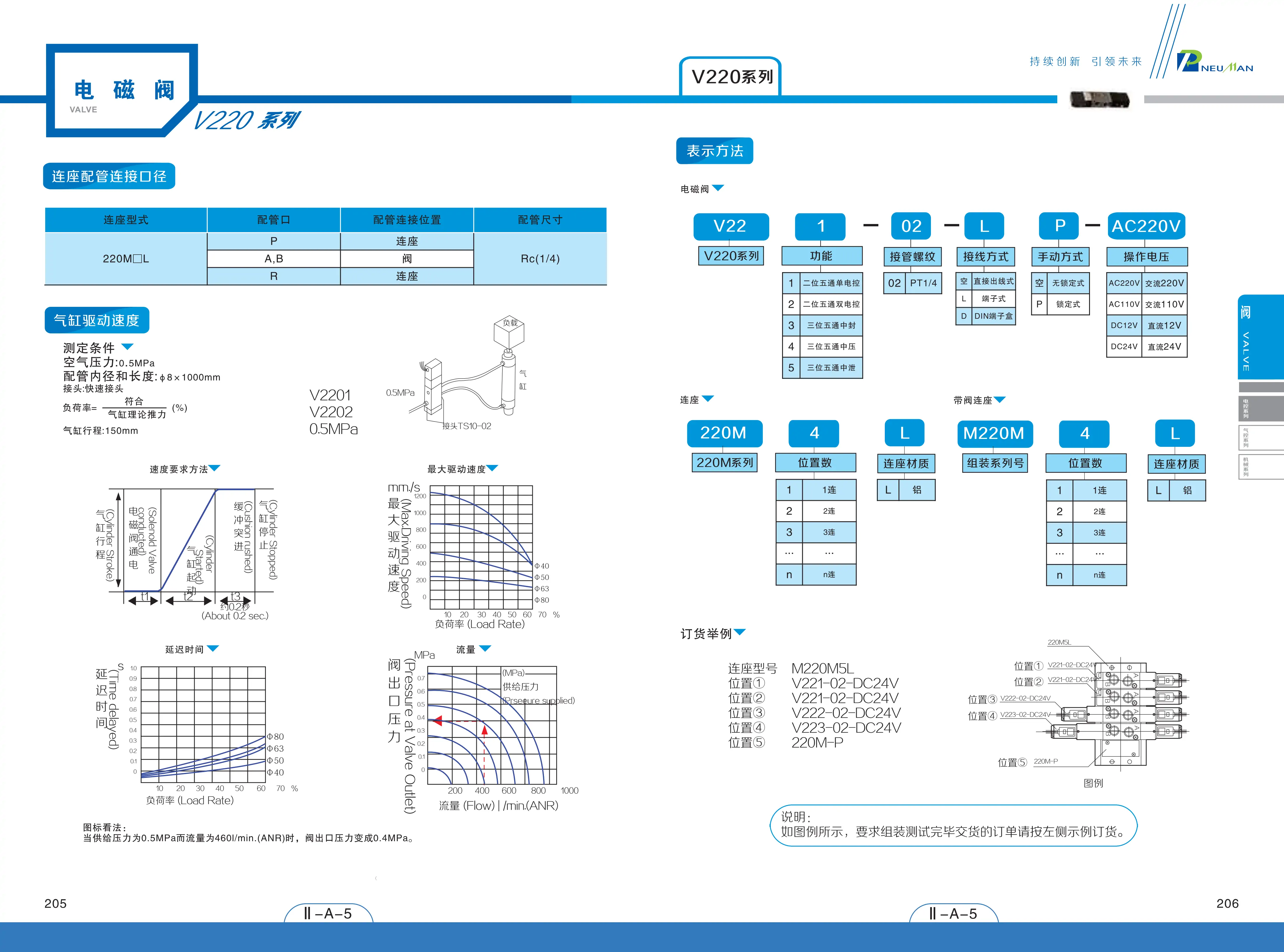

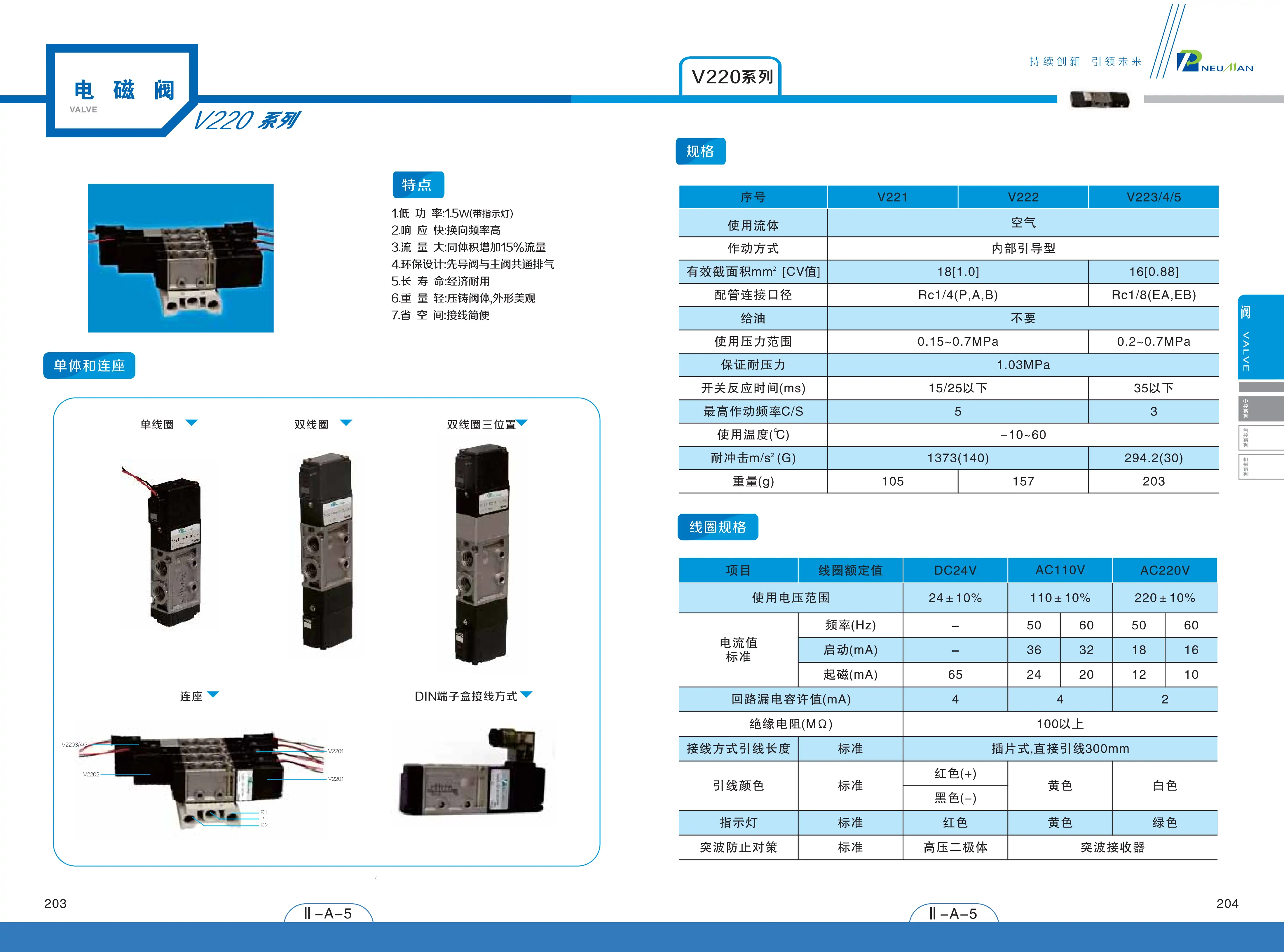

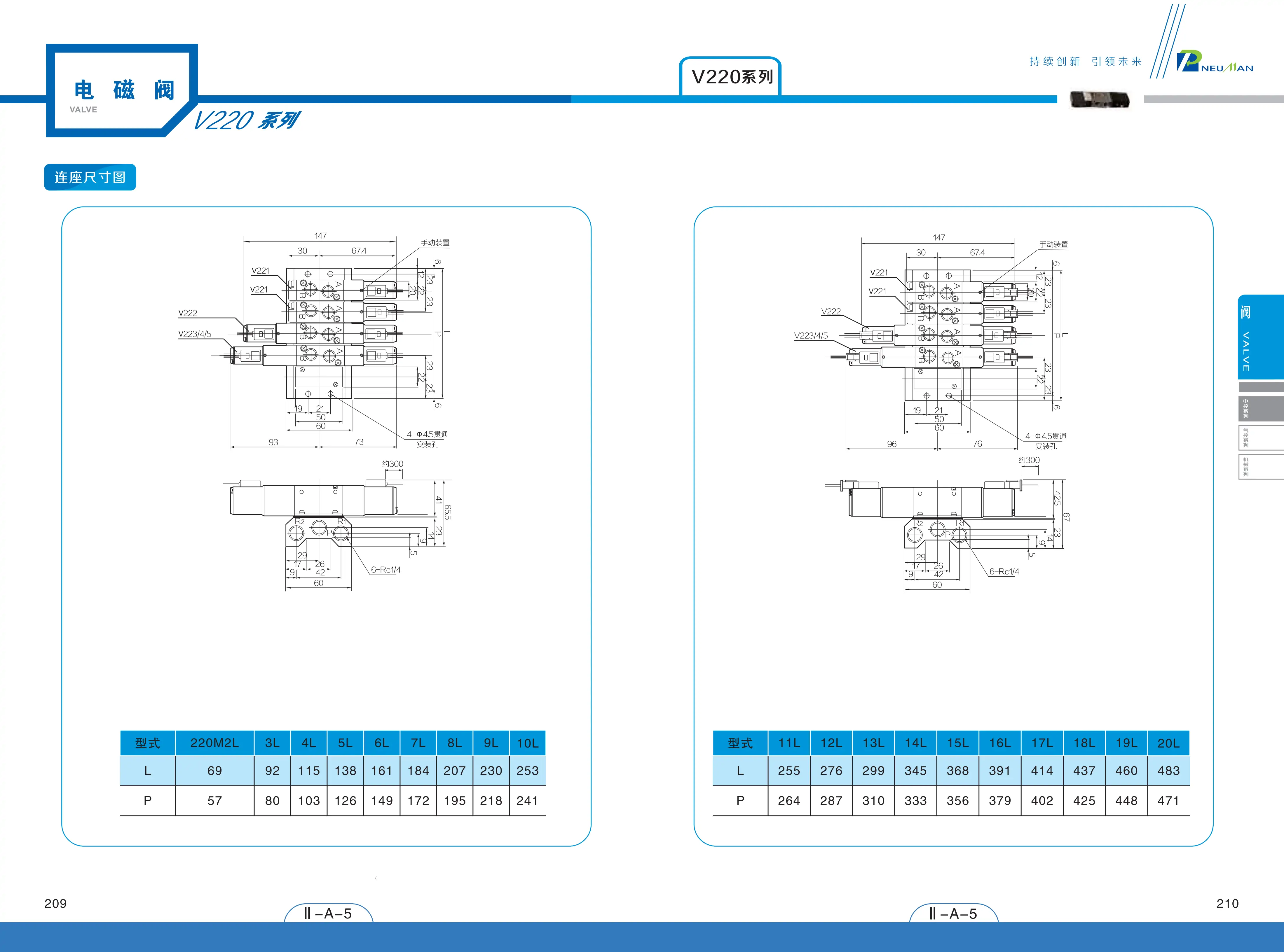

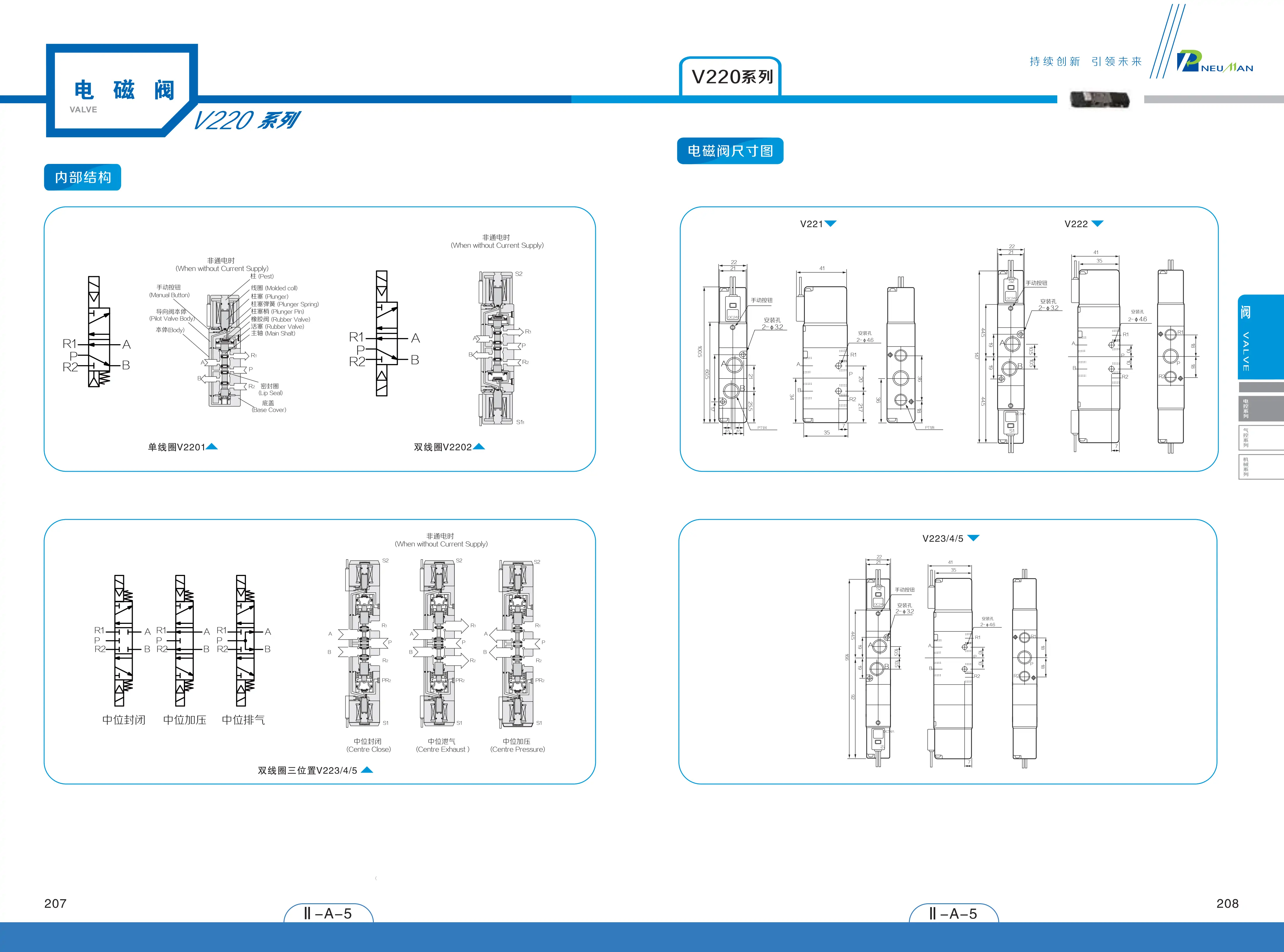

2. 标准电磁阀（V221/V222/V223/V224/V225）

• V221-02-L/P、V222-02-L/P、V223-02-L/P、V224-02、V225-02

3. 流体控制 / 不锈钢阀（ES / JS 系列）

• ES-10/15/20、JS-10/15/20

4. 手动阀 / 机械阀（RBS / RBD 系列）

• RBS52-02、RBS53-02、RBS53-03、RBS53-04、RBD52-02、RBD53-02、RBDE53-02

七、气液增压缸 / 增压器

1. 标准增压缸（MPT 系列）

• MPT63-50-10-3T、MPT80-100-20-5T、MPT100-150-30-10T

2. 直压式增压缸（DPS 系列）

• DPS-63/80/100-50/100

3. 标准增压缸（BMD 系列）

• BMD-63/80/100-50/100

八、超薄油压缸 / 小型油压缸

• HQ-20/25/32/40/50/63-10/20/30/50

九、气动接头 / 调速 / 止回

• 金属调速接头（精巧型）
• 塑钢飞速接头（精巧型）
• 止逆阀 / 逆止阀：MPC 系列、C 系列

十、缓冲器 / 压力开关

• 可调 / 固定缓冲器（AC/AD 对应型号）
• 压力开关：PS 系列（PS-10/20/30）

一、品牌与型号逐位释义

• 品牌：PNEUMAN，同厂全系气缸、节流阀、增压缸气源、线圈规格通用，车间可直接互换混用
• R：五通底座式换向电磁阀主系列
• B：Base底座安装型，底板固定、侧面气口，面板嵌入式安装
• S：Single单电控，断电弹簧自动复位，无需断电保持，自动化常规标配
• 53：阀体流量规格，53系列为大流量款，对比52系列通径加宽32%，排气速度更快
• 03：气口螺纹G3/8（3分牙），区别于RBS52-02的2分接口，适配大流量粗气管

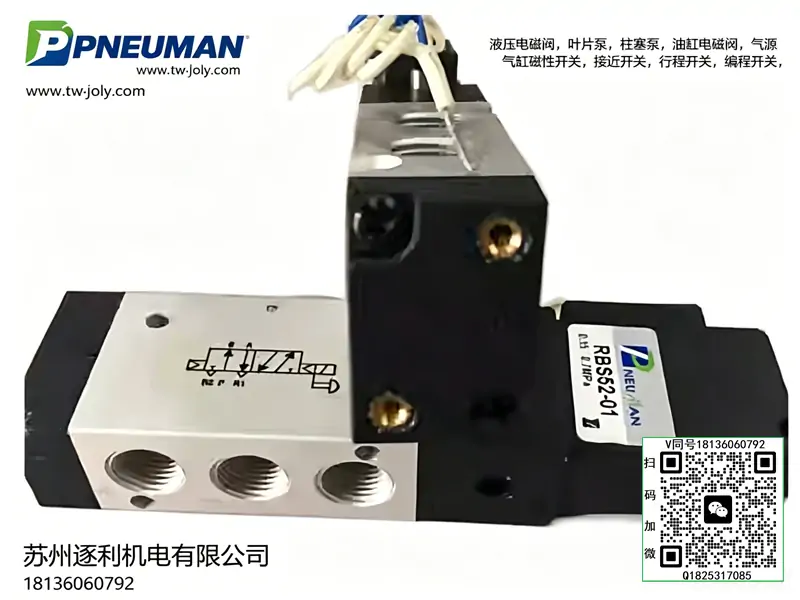

• 核心区分：RBS52-02（小流量2分口）适配小型迷你气缸；RBS53-03（大流量3分口）适配增压缸、大缸径气缸，二者外观尺寸接近，仅通径、流量不同，线圈完全通用

二、基础阀型与通断逻辑

• 阀型：二位五通、单电控、内部先导式、弹簧复位
• 气口排布：P进气、A/B工作口、R/S排气口，五口侧面同侧排布，底座共用安装孔位
• 动作逻辑（和RBS52-02完全一致）线圈断电常态：P→B通气，A→R排气，气缸缩回复位线圈通电吸合：P→A通气，B→S排气，气缸伸出动作
• 手动应急：线圈顶部自带手动按压按钮，断电可手动强制换向，设备检修盘车使用

三、核心技术参数

• 工作气压：0.15~0.8MPa（1.5-8kg/cm²），现场最优使用0.4~0.55MPa
• 耐压极限：1.0MPa，超过易导致阀芯密封圈挤压变形、内漏串气
• 接口规格：P/A/B=G3/8(3分)，R/S排气口=G1/4(2分)，排气口可沿用原有2分消声器
• 公称流量：1450L/min，相比RBS52-02 920L/min流量提升58%，解决大缸径气缸回程卡顿、增压缸泄压慢问题
• 标准线圈电压：DC24V（车间主流）、AC220V；线圈和RBS52-02完全通用，可互换拆装
• 线圈功耗：DC=3W、AC=5VA，低功耗连续通电不易发热烧线圈
• 响应时间：通电≤15ms、断电≤22ms，大流量下响应延迟极小
• 主体材质：压铸铝合金阀体、不锈钢阀芯、PU复合低摩擦密封
• 密封材质：NBR丁腈橡胶，适配干燥气源、微量切削油水，不耐含苯切削液
• 使用温度：0℃~55℃，低温环境建议加装气源干燥器防止阀芯结冰卡滞
• 使用寿命：≥600万次，低于小流量52系列，不适合每分钟5次以上高频启停
• 防护等级：IP40，设备内部电控柜安装，禁止露天淋雨使用

四、标准气路配套接法

1. P口：接气源三联件出气端，必须前置过滤减压，过滤精度≤5μm
2. A/B口：直接对接双作用气缸/MPT增压缸进气口，大流量管路无需额外加装增压器
3. R/S排气口：安装大流量消声器，禁止使用微型消声器，会造成排气背压、气缸回程无力
4. 调速搭配：排气侧串联R200-02单向节流阀，做排气节流调速，禁止进气节流

五、适配&禁止适配元件

• 完美适配：MPT-63-100-5T气液增压缸、缸径≥40mm大尺寸气缸、长行程气缸
• 可兼容适配：PCD85-32、PCDJ2B-20（余量过剩，动作冲击偏大，需节流阀减速）
• 禁止适配：V181-01配套单作用气缸、微型吹气回路，流量过大易冲坏工装治具

六、安装使用注意事项

• 安装孔位：和RBS52-02底座安装孔距完全一致，原有安装板无需打孔可直接替换
• 气管匹配：主进气必须使用Φ10气管匹配3分牙，混用Φ8细气管会直接抵消大流量优势
• 线路规范：DC24V不分正负极，AC220区分零火线；同机柜内和其他电磁阀共用电源需加装分路保险
• 高频使用限制：每分钟启停≤4次，大流量阀芯复位弹簧负荷更大，高频动作会加速弹簧疲劳
• 气源要求：严禁含油水气源，大流量阀芯间隙更大，油水更容易粘附阀芯造成卡阀

七、常见故障排查（区分52/53系列独有故障）

• 气缸伸出过快冲击工件：大流量固有特性，排气节流阀开度过大，调小节流开度缓冲减速
• 断电后缓慢复位、泄压延迟：R/S消声器堵塞、排气背压过高，更换大流量消声器
• 阀体侧面轻微漏气：底座密封垫片老化，53系列底座压差更大，垫片损耗快，直接更换原厂垫片
• 线圈烧坏：电压波动超±10%，大流量电磁阀线圈瞬时冲击电流略大，建议加装电源稳压模块

八、APMATIC全系气动元件最终汇总对照表

本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/qdf/1219.html
