PNEUMAN 纽曼 V181-01/V182-01 小型电磁阀 气动控制元件高频阀

品牌：PNEUMAN
主营：气缸、电磁阀、气液增压缸、油压缸、气动接头、缓冲器、压力开关等

一、标准气缸系列（ISO / 薄型 / 治具）

1. 标准拉杆气缸（PCD/PCG1 系列）

• PCD85-20/25/32/40/50/63/80/100-50/100/150/200/300
• PCG1-20/25/32/40/50/63/80/100-50/100/150/200

2. 薄型气缸（PCDM2 / PCDJPB / PCJPB）

• PCDM2-12/16/20/25/32/40/50/63-5/10/20/30/50
• PCDJPB-16/20/25/32/40/50/63-10/20/30/50
• PCJPB-16/20/25/32/40/50/63-10/20/30/50

3. 治具气缸（PMI / PMF / PCHA）

• PMI-10/12/16/20/25/32-10/20/30/50
• PMF-16/20/25/32-10/20/30/50
• PCHA-16/20/25/32-10/20/30/50

4. 紧凑 / 短行程（PPB / PCQ / PCQS）

• PPB-10/12/16/20/25-5/10/15/20
• PCQS-16/20/25/32/40-10/20/30

二、滑台 / 导向 / 三轴气缸

1. 滑台气缸（PSCT / PSC / PSI / PSCS）

• PSCT-6/8/12/16/20/25-10/20/30/50/75/100
• PSC-8/12/16/20/25-10/20/30/50
• PSI-12/16/20/25-20/30/50/75

2. 三轴 / 导杆气缸（JTK / JTE / PMGSB）

• JTK-12/16/20/25/32-50/100/150/200
• JTE-16/20/25/32-50/100/150
• PMGSB-20/25/32-50/100

三、无杆气缸（机械式 / 磁耦式）

1. 机械接触式（PCY1S / PCY1B）

• PCY1S-16/20/25/32/40-100/200/300/500/800
• PCY1B-16/20/25/32-100/200/300

2. 磁耦式（PRMS）

• PRMS-10/16/20/25/32-100/200/300/500

四、回转 / 摆动气缸

1. 齿轮齿条回转缸（PRC / PCRH / PRN）

• PRC-30/50/63/80-90°/180°
• PCRH-30/50/63-90°/180°
• PRN-20/30/50-90°/180°

2. 叶片式摆动缸（PRA）

• PRA-20/30/50-90°/180°

五、夹持 / 手指气缸

1. 平行夹爪（PMK / PQCK / PMCK）

• PMK-10/16/20/25/32
• PQCK-16/20/25/32
• PMCK-20/25/32/40

2. 支点夹爪（PCK1）

• PCK1-10/16/20/25

六、电磁阀（5/2、5/3、3/2）

1. 微型电磁阀（V181 系列）

• V181-01、V181-0-P、V182-01、V183-01-L

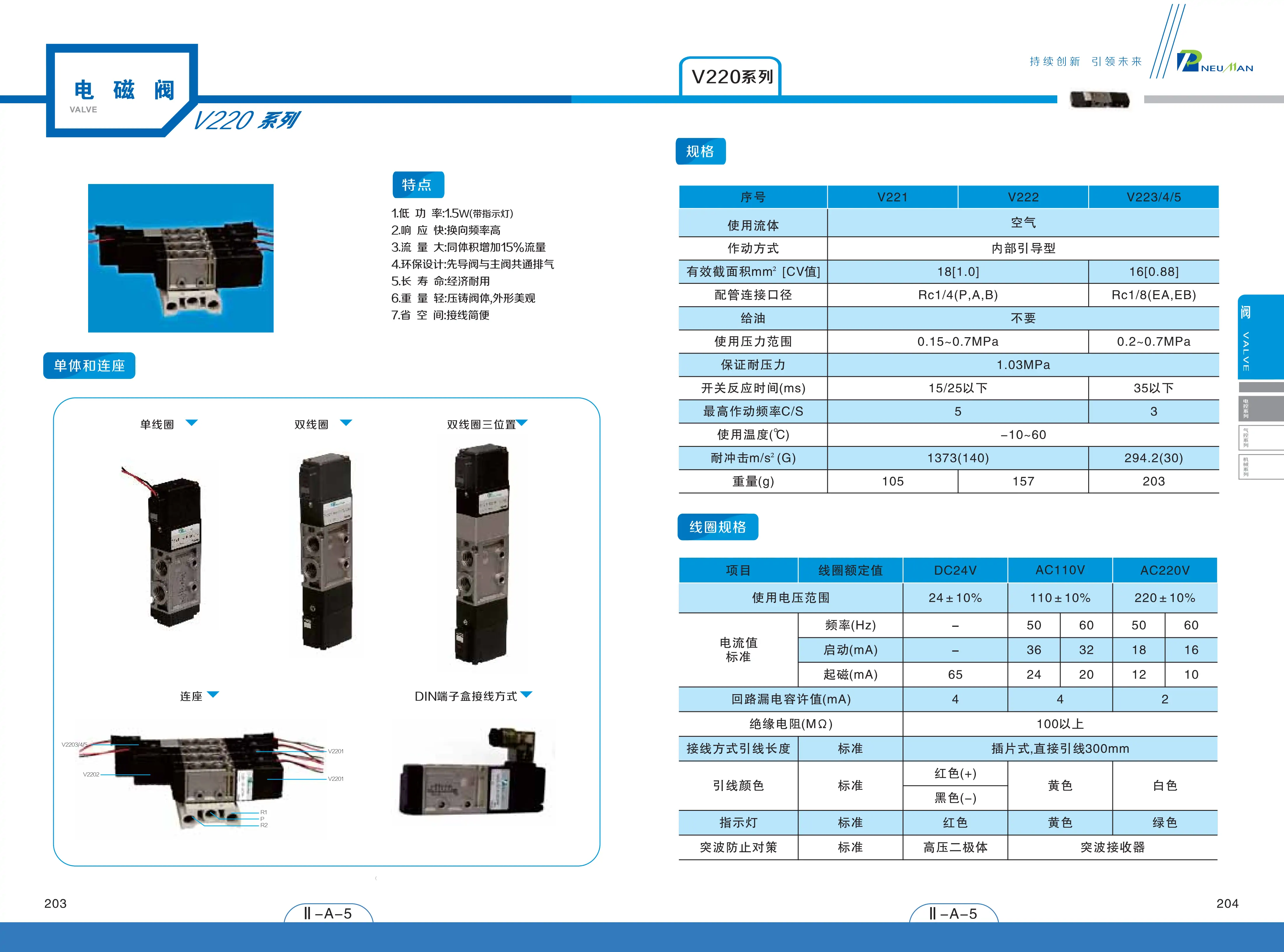

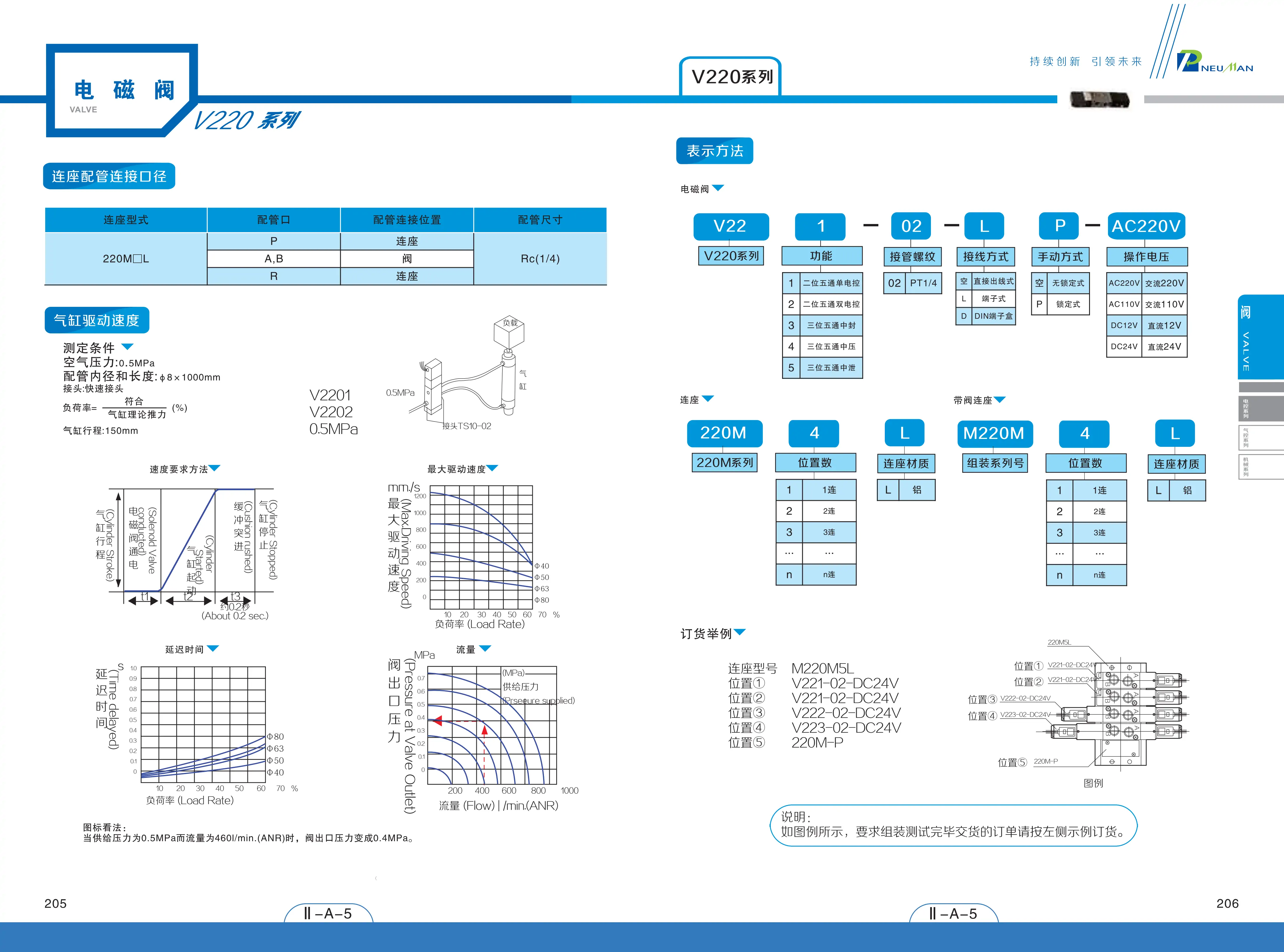

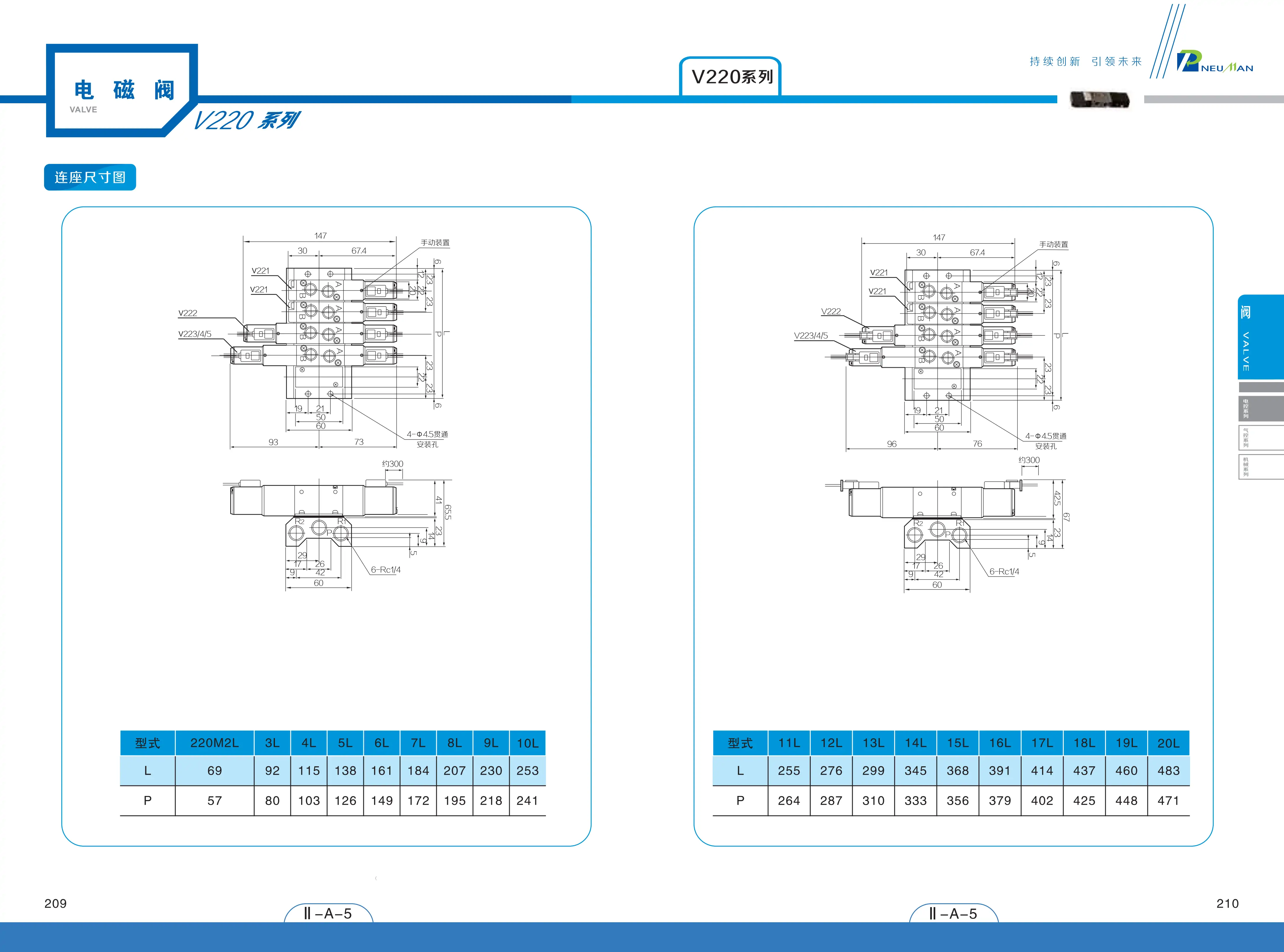

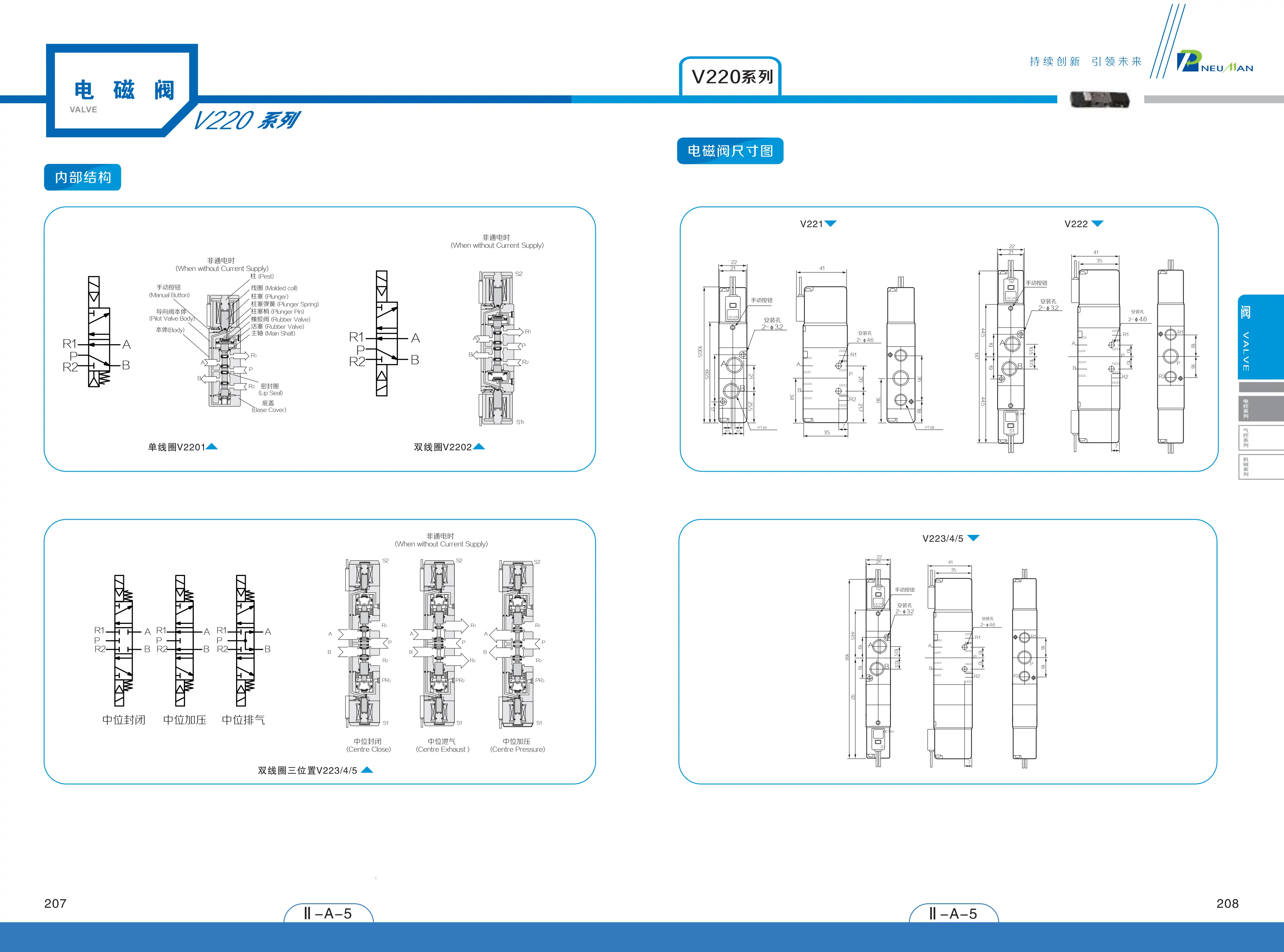

2. 标准电磁阀（V221/V222/V223/V224/V225）

• V221-02-L/P、V222-02-L/P、V223-02-L/P、V224-02、V225-02

3. 流体控制 / 不锈钢阀（ES / JS 系列）

• ES-10/15/20、JS-10/15/20

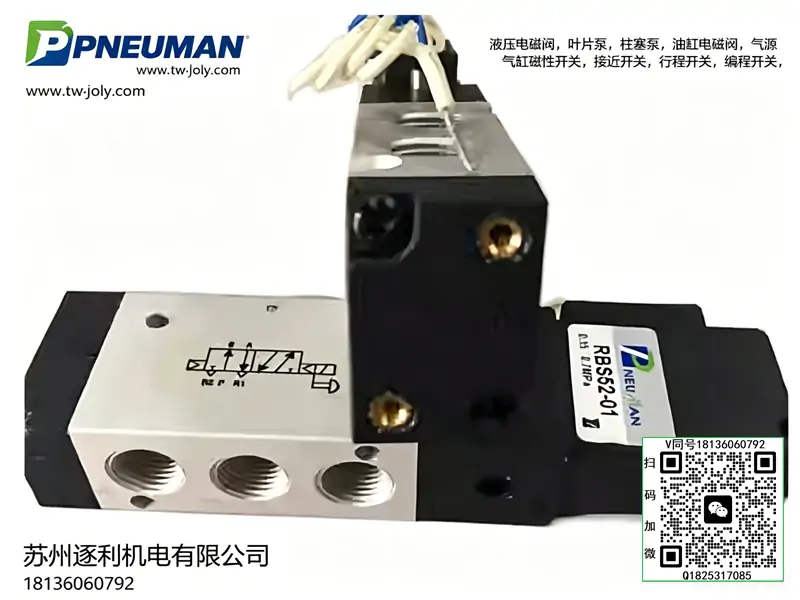

4. 手动阀 / 机械阀（RBS / RBD 系列）

• RBS52-02、RBS53-02、RBS53-03、RBS53-04、RBD52-02、RBD53-02、RBDE53-02

七、气液增压缸 / 增压器

1. 标准增压缸（MPT 系列）

• MPT63-50-10-3T、MPT80-100-20-5T、MPT100-150-30-10T

2. 直压式增压缸（DPS 系列）

• DPS-63/80/100-50/100

3. 标准增压缸（BMD 系列）

• BMD-63/80/100-50/100

八、超薄油压缸 / 小型油压缸

• HQ-20/25/32/40/50/63-10/20/30/50

九、气动接头 / 调速 / 止回

• 金属调速接头（精巧型）
• 塑钢飞速接头（精巧型）
• 止逆阀 / 逆止阀：MPC 系列、C 系列

十、缓冲器 / 压力开关

• 可调 / 固定缓冲器（AC/AD 对应型号）
• 压力开关：PS 系列（PS-10/20/30）

一、品牌与型号逐位释义

• V：微型先导电磁阀系列（区别于RBS底座安装主阀，属于小型先导控制阀）
• 181：阀体规格代号，阀体宽度18mm，二位三通常闭、内部直动式结构
• 01：气口规格 G1/8（1分牙），对应管路口径1分，是微型气动标准接口
• 区分记忆：RBS52-02=二位五通主阀（直接驱动气缸）；V181-01=二位三通先导阀（控制大阀先导气、单作用气缸），二者用途完全不互通

二、基础规格定义

• 阀型：二位三通、单电控、常闭型（NC）直动式电磁阀
• 通气接口：P进气/R排气/A工作口，全部G1/8（1分内牙）
• 安装方式：面板嵌入式安装/底板贴装，超薄微型结构，适配狭小安装空间
• 控制介质：洁净干燥压缩空气（无需润滑油，无油润滑设计）

三、核心技术参数

• 工作气压：0.2～0.7MPa（2-7kg/cm²），最低启动气压0.18MPa
• 耐压极限：1.0MPa，禁止超压通气避免壳体变形漏气
• 标准线圈电压：DC24V（自动化标配）、AC220V，极少用AC110V
• 线圈功耗：DC 2.2W；AC 4.5VA，低功耗不易发热
• 响应时间：通电≤12ms、断电≤18ms，高频切换无延迟
• 使用温度：0℃～55℃，环境湿度10%-90%无凝露
• 密封材质：NBR丁腈橡胶，适配常温干燥气源，不耐油水腐蚀
• 使用寿命：≥5000万次，远超常规五通主阀，适合高频点动工况
• 防护等级：IP40，室内电控柜、设备内部使用，禁止露天淋雨

四、通断逻辑（常闭原厂默认）

1. 线圈断电（常态）：P口封闭，A口连通R排气口，工作端泄压复位
2. 线圈通电：阀芯电磁切换，P口连通A口，R口封闭，工作端输出压力

五、主流适配工况

• 控制单作用弹簧复位气缸（伸缩依靠弹簧回弹，无需两路进气）
• 作为RBS52系列五通主阀的先导控制气源，远程切换主阀阀芯
• 真空吸附吹气、小型夹紧治具、气动顶针、废料吹气回路

六、气路标准接法

• P：接入调压后洁净气源（固定0.4-0.5MPa）
• A：接入单作用气缸进气口/主阀先导控制口
• R：安装微型塑料消声器，降低排气噪音，防止粉尘倒灌阀体

七、电气接线规范

• DC24V：不分正负极，两线直接接入直流电源，自带极性防错保护
• AC220V：区分火线零线，地线接入阀体接地端子，防止漏电击穿线圈
• 接线端子必须加装防水护套，避免车间油污、水汽短路烧线圈

八、安装与使用注意事项

• 气源必须前置三联件过滤减压，过滤精度≤5μm，油水超标会快速卡死阀芯，是微型阀损坏首要原因
• 禁止反向通气，阀体自带单向限位，反向通气直接永久损坏内部密封
• 高频启停建议间隔≥50ms，连续秒级高频切换会导致线圈热积累烧毁
• 不可替换RBS52-02：五通阀控双作用气缸，三通先导阀控单作用气缸，结构气路不兼容，无法直接互换
• 长期停机重启前，手动通气吹扫阀体内部粉尘，避免首次通电卡阀不动作

九、常见故障排查

• 通电不出气：线圈烧坏、气源压力不足、阀芯油污卡死；清理内部油污或更换线圈
• 断电不泄压：复位弹簧疲劳、R消声器堵塞；更换弹簧、清理疏通消声器
• 阀体缝隙漏气：端面密封老化、安装扭力过大挤压变形；更换端面O型圈，对角均匀锁紧螺丝
• 线圈发热严重：电源电压错配、线路虚接；核对铭牌电压，紧固接线端子

十、同厂阀件对照表
