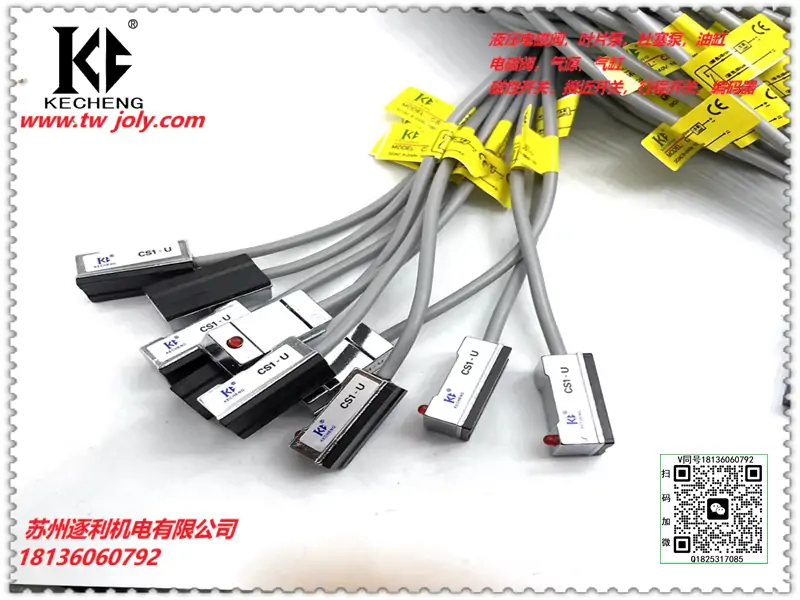

KECHENG磁性开关CS1-J/F/U气缸磁性感应开关D-A93/C73/Z73

CS1A020 CS1E020 CS1B1020 CS1B2020 CS1B3020

CS1B4020 CS1B5020 CS1B6020 CS1B7020 CS1B8020

DS1A020 DS1AN020 DS1B1020 DS1B2020 DS1B3020

DS1B4020 DS1B5020 DS1B6020 DS1B7020 DS1B8020

DMSGS-NPN DMSGS-PNP DMSHS-NPN DMSHS-PNP

CS1-M直插型 CS1-M-020-S12 CS1-M-020-S32

CS1-M-020-S20 CS1-M-020-S40 CS1-M-020-S16

CS1-M-020-S25 CS1-M-020-S10 CS1-J CS1-U CS1-G

CS1-S CS1-M CS1-F CS1A020 CS1E020

D-A93 D-Z73 D-C73 D-A73 CS1H020 D-M9N D-M9P

D-M9B CS1F020 CS1A020 CS1A030 CS1A050

DS1A020 DS1AN020 DS1A030 DS1A050 DS1AN030 DS1AN050

不锈钢绑带（大头）F.U开关用

不锈钢绑带（小头）S开关用

SC支架32-50(PM-6） 推荐  SC支架63(PM-8）  SC支架80-100(PM-10）

SC支架125(PM-12）  SC支架160(PM-16）

SI支架32-40  SI支架50-63  SI支架80  SI支架100

SI支架125  SI支架160

SU支架32-40  SU支架50-63  SU支架80  SU支架100

SU支架125  SU支架160  SC万能支架（适合缸径32-125）

乳白色 F-SC32-50SH  白色 F-SC63SH  米白色 F-SC80-100SH

浅灰色 F-SC125SH  深灰色 F-SC160-200SH  灰色 F-SC250SH

液压系统冷却器的位置设置问题

1、冷却器一般安装在液压系统的回油路上或溢流阀的溢流管路上。油的发热是由于大量高压油从溢流阀中流出，此时，冷却器应安设在溢流阀的泄油管路上。这样，过热的油在返回油箱之前温度即行降低，安设冷却器后，压力损失一般为0. 01～0. lMPa。

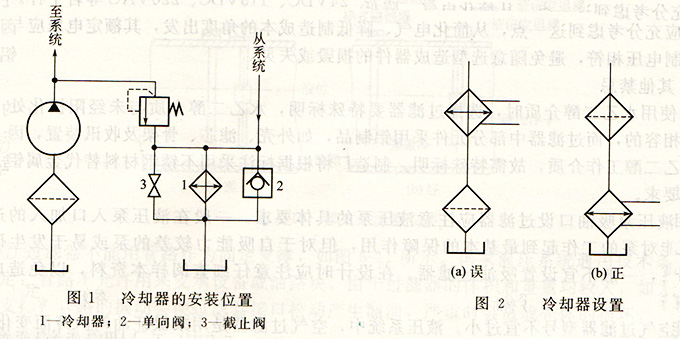

图1为冷却器的安装位置示例。液压泵输出的压力油直接进入系统，已发热的回油和溢流阀溢出的油一起经冷却器1冷却后回到油箱。单向阀2用以保护冷却器，当不需要冷却器时打开截止阀3，可提供通道。

2、冷却器不宜放置于回油过滤器前，如图2所示，因经冷却器后油温降低，黏度增大，会使过滤器通流能力受到削弱，应尽量使冷却器处于回油过滤器后，必要时可采用单独冷却回路。

冷却器安装在溢流阀泄油管路及液压系统的回油管路上，这样，过热的油在返回油箱之前温度即行降低，安设冷却器后，压力损失一般为0. 01～0. 1MPa。
