液压系统使用分流集流阀的同步回路分析
分流-集流阀，顾名思义就是一种将流量分流或者集流的液压阀，其一般都是用在需要做同步运动的液压系统中。
1、分流集流阀的应用场合
分流集流阀主要应用于液压系统中2～4个执行元件的速度同步，或控制。

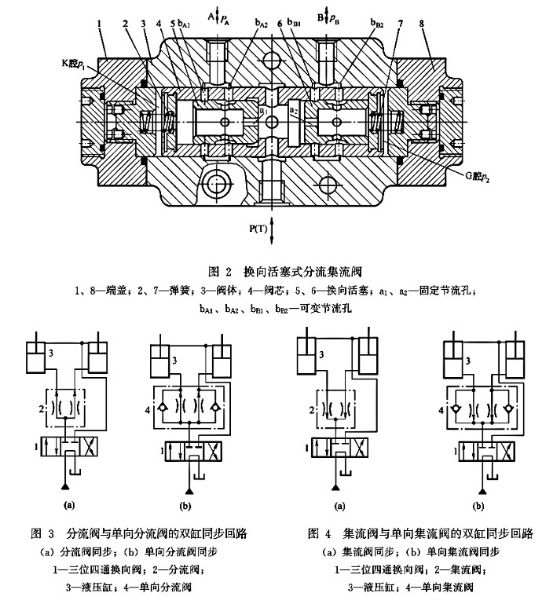

(1)分流阀与单向分流阀的双缸同步回路。在图3 (a)所示的回路中，分流阀2将液压源经三位四通换向阀1左位来的液压油等量分成两路，分别送向两个液压缸3，实现双缸单向同步运动。在图3 (b)所示的回路中，液压缸伸出时，单向分流阀4将液压源经三位四通换向阀1左位来的液压油等量分成两路，分别送向两个液压缸3的无杆腔，双缸同步运动；液压缸反向缩回时，液压源的压力油经阀1的右位进入液压缸有杆腔，无杆腔经阀4的单向阀回油。
(2)集流阀与单向集流阀的双缸同步回路。在图4 (a)所示的回路中，换向阀1切换至右位时，集流阀2将两个液压缸3的无杆腔油液等量合为一股，实现双缸单向同步运动。在图4 (b)所示的回路中，液压缸缩回时，单向集流阀4将两液压缸3无杆腔来油等量合为一股，实现双缸同步下降运动；液压缸反向伸出时，液压源的压力油经换向阀1左位和阀4的两个单向阀分别进入两液压缸无杆腔，有杆腔经阀1回油。

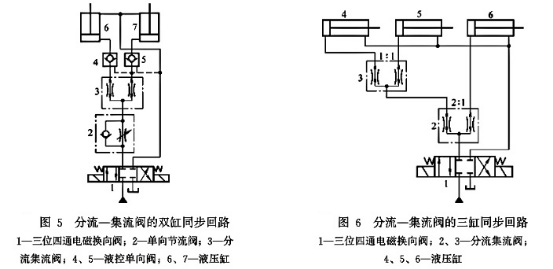

(3)分流集流阀的双缸同步回路。图5所示为分流集流阀的双缸同步回路，通过输入流量等分的分流集流阀3可实现液压缸8和7的双向同步运动。当三位四通电磁换向阀1切换至左位时，液压源的压力油经阀1、单向节流阀2中的单向阀、分流集流阀3(此时做分流阀用）、液控单向阀4和5分别进入液压缸6和7的无杆腔，实现双缸伸出同步运动；当三位四通电磁换向阀1切换至有位时，液压源的压力油经阀1进人液压缸的有杆腔，同时反向导通液控单向阀4和5，双缸无杆腔经阀4和5、分流集流阀3（此时做集流阀用）、换向阀1回油，实现双缸缩回同步运动。
(4)分流集流阀的三缸同步回路。图6所示为分流集流阀的三缸同步回路，通过分流比为2:1和1:1的两个分流集流阀2和3给3个液压缸4、5、6分配相等的流量，实现三缸同步运动。用同样的方法还可以构成采用分流集流阀的四缸同步回路。
2．使用注意事项
(1)由于通过流量对分流集流阀的同步精度及压力损失影响很大，因此，应根据同步精度和压力损失的要求，正确选用分流集流阀的流量规格。
(2)当执行元件在行程过程中需停止时，为防止因两出口负载压力不相等而窜油，应在同步回路中设置液控单向阀(见图5)。
(3)分流集流阀在动态时难以实现位置同步，因此在负载变化频繁或换向频繁的系统中，不适宜采用分流一集流阀。
(4)为了避免因泄漏量不同等原因引起同步误差，在分流一集流阀与致信发光元件之间，尽量不接人其他控制元件。
(5)应保证分流集流阀阀芯轴线为水平安装，以免引起阀芯自垂影响同步精度。
(6)由于分流一集流阀的左右两侧零件通常为选配组装方式，因此，为了保证同步精度，当出现故障清洗维修后，各零件按原部位、方向安装。
