液压系统电液比例压力阀

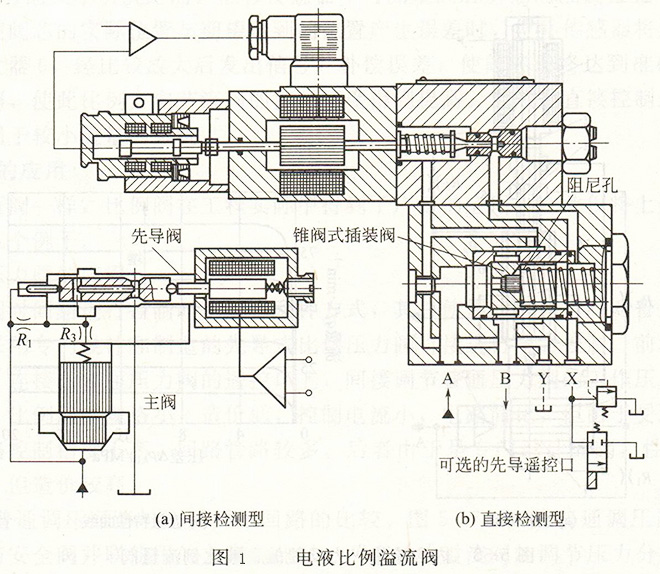

与普通压力阀一样，液压系统 电液比例压力阀也分为直动式和先导式。在此介绍先导式电液比例溢流阀。图1为两种先导式比例溢流阀，图(a)为间接检测型，图(b)为直接检测型。
由1(a)所示的结构图可以看到：间接检测式的电液比例溢流阀与传统溢流阀相比十分相似，只是将手动机构改成了位置调节比例电磁铁。这种阀的特点是结构简单，但是作用在先导阀芯上的压力不是进口压力，而是经过阻尼孔减压后的进口压力的分压，因此所间接检测的信号只是所控信号的局部反馈，主阀芯上的各种干扰并没有得到及时的控制，其压力控制精度不高。
图1(b)所示为直接检测式电液比例阀的结构原理图。由图可知，阀的进口压力直接作用在先导阀的阀芯上，并直接与作用在先导阀芯另一端的电磁力相平衡，从而控制先导阀的开度；同时，再由前置液阻R1与先导阀的开口所组成的液压半桥来控制主阀芯阀口的开度；液阻R3构成了先导阀与主阀芯之间的动压反馈。
由于上述原理上的改进，直接检测式液压系统电液比例阀动态特性及压力稳定性得到较大的提高。
由以上分析可知，若将减压阀、顺序阀等压力控制阀的先导阀或调压部分换成比例电磁铁调节方式．就可形成相应的比例压力阀。电磁比例阀可很方便地实现多级调压，因此在多级调压回路中，使用比例阀可大大简化回路，使系统简捷紧凑，效率提高。
