液压系统发出鸣笛噪声故障分析

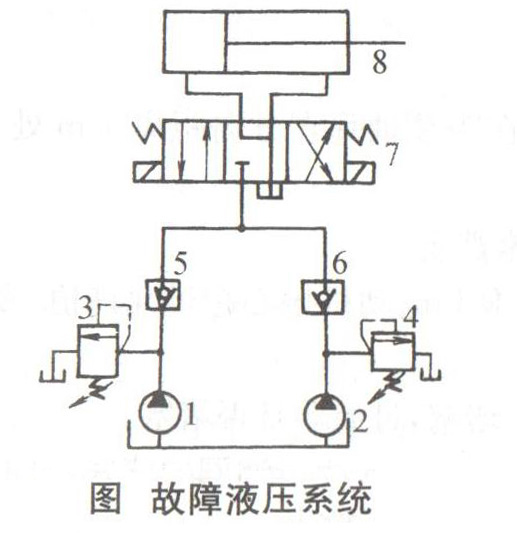

如下图所示液压系统，泵1与泵2规格相同，三位四通换向阀中位机能为Y型，阀5、6为单向阀3、4为同规格溢流阀，溢流阀调定压力14MPa。

(1)故障现象泵启动运行时，液压系统发出鸣笛般啸叫声。

(2)故障检测发现噪声来自溢流阀，并发现当只有一侧液压泵和溢流阀工作时，噪声消失，两侧液压泵和溢流阀同时工作时，就发生啸叫声。

(3)故障分析液压系统溢流阀是在液压力和弹簧力相互平衡下进行工作的，因此溢流阀压力口或控制口的压力油一旦发生波动时，激发弹簧一阀芯系统振动而发生噪声。其振动的程度及其状态，随流体的压力冲击和波动的状态而变。在本系统中，双泵压力油经单向阀合流，发生流体冲击与波动，引起单向阀振荡，从而导致液压泵出口压力不稳定。又由于泵输出压力的本身就是脉动的，从而激起两个固有频率相同的溢流阀共振，发出异常噪声。

(4)故障排除

①将液压系统溢流阀3和4用一个大容量溢流阀代替，安装在双泵合流后。

②将两个溢流阀的调整压力值错开1MPa左右。
