液压系统插装阀的组合应用，赶紧收藏！

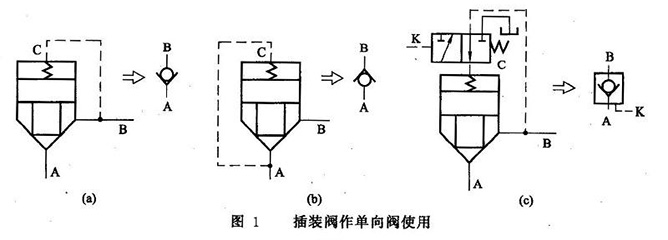

(1)插装阀用作方向阀 图1所示为插装阀做单向阀使用的情况。图1(a)与普通单向阀功能相同，控制油腔C与B口连通，A与B单向导通，反向流动截止。图1 (b)为控制油腔C与A口连通，B与A单向导通，反向流动截止。图1 (c)相当于液控单向阀，先导控制油路K失压时（图示位置），即为单向阀功能；当先导控制油路K有压时，控制油腔C失压，可使B口反向与A口导通。

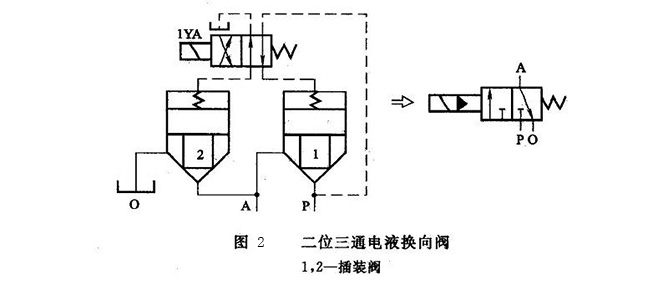

用小型的电磁换向阀做先导阀与插装阀组合，通过对电磁换向阀的控制，可组合成不同通数、位数的换向阀。图2所示为由两个插装组件和一个先导阀（二位四通电磁换向阀）组成了二位三通电液换向阀功能。先导阀断电（图示状态），插装阀1关闭，P口封闭，插装阀2的控制腔失压，A口通O口；先导阀通电时，插装阀1的控制腔失压，P口通A口，插装阀2关闭，O口封闭。

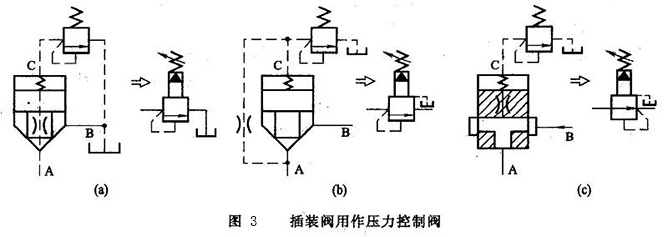

(2)插装阀用作压力控制阀 用小型的直动式溢流阀作先导阀来控制插装组件，采用不同的控制油路，就可组成各种用途的压力控制阀。
图3(a)所示为由先导溢流阀和内设阻尼孔的插装组件组成的溢流阀，其工作原理与普通的先导式溢流阀相同。
图3(b)所示为由外设阻尼孔的插装组件和先导溢流阀组成的先导式顺序阀。其工作原理与普通的先导式顺序阀相同。
图3(c)所示的插装阀芯是常开的滑阀结构，B口为进口，A口为出口，A口压力经内设阻尼孔与C腔和先导压力阀相通。当A口压力上升达到或超过先导压力阀的调定压力时，先导压力阀开启，在阻尼孔压差作用下，滑阀芯上移，关小阀口，控制出口压力为一定值，所以构成了先导式定值减压阀的功能。

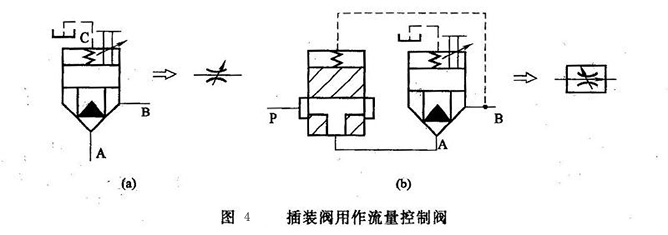

(3)插装阀用作流量控制阀 作流量控制阀的插装组件在锥阀芯的下端带有台肩尾部，其上开有三角形或梯形节流槽；在控制盖板上装有行程调节器（调节螺杆），以调节阀芯行程的大小，即控制节流口的开口大小，从而构成节流阀，如图4(a)所示。
将插装式节流阀前串接一插装式定差减压阀，减压阀芯两端分别与节流阀进出口相通，就构成了调速阀，如图4(b)所示。和普通调速阀的原理一样，利用减压阀的压力补偿功能来保证节流阀进出口压差基本为定值，使通过节流阀的流量不受负载压力变化的影响。
