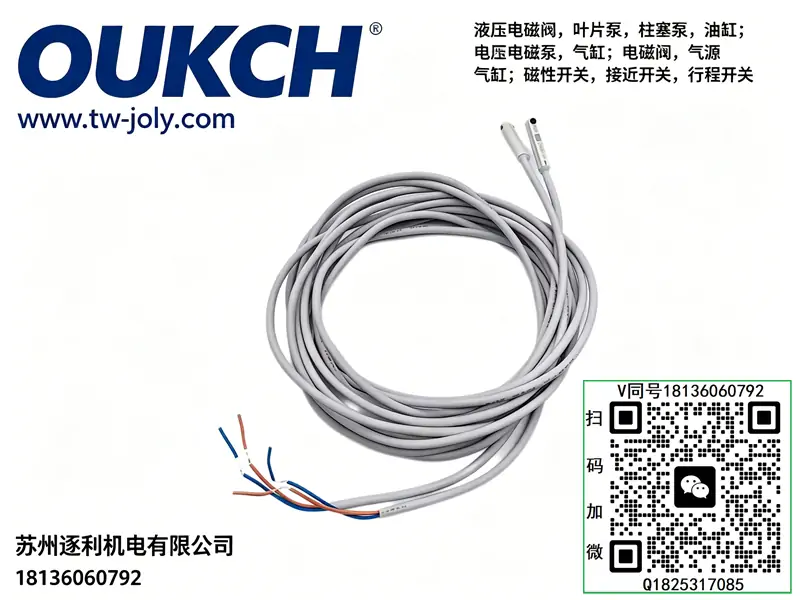

OUKCH磁性开关感应器CS1-F/J/USG传感器D-A93C73Z73电子式DMSG

品牌：OUKCH主力产品线为CS1 系列气缸磁性感应开关，兼容亚德客气缸安装槽，分两线磁簧、三线电子式 NPN/PNP 两类，无虚构高温、防爆、无杆缸专属型号

一、标准两线磁簧款（后缀 020 = 标准 2 米线，出厂标配）

1. CS1-A020

2. CS1-E020

3. CS1-F020

4. CS1-G020

5. CS1-J020

6. CS1-M020

7. CS1-S020

8. CS1-U020

二、三线电子式 NPN 常开（后缀 AN020）

1. CS1A-N020

2. CS1M-N020

3. CS1S-N020

4. CS1F-N020

三、三线电子式 PNP 常开（后缀 AP020）

1. CS1A-P020

2. CS1M-P020

3. CS1S-P020

4. CS1F-P020

四、同系列短代号简写型号（商家通用简写）

CS1-A、CS1-E、CS1-F、CS1-G、CS1-J、CS1-M、CS1-S、CS1-U

CS1-AN、CS1-MN、CS1-SN、CS1-FN

CS1-AP、CS1-MP、CS1-SP、CS1-FP

五、型号后缀官方释义（市面统一标注规则）

1. A/E/F/G/J/M/S/U：外壳规格，对应不同气缸槽型

- CS1-M：标准拉杆气缸（SC/MAC）

- CS1-S：迷你笔形气缸（MA/MAL）

- CS1-F：薄型气缸（SDA）

- CS1-J：小型治具气缸

- CS1-U：U 槽滑轨气缸

- CS1-A：不锈钢绑带固定款

2. 020：标准出线长度 2 米；可定制 1M/3M/5M（仅定制选项，不算独立标准型号）

3. 无 N/P：两线磁簧开关，AC/DC 通用 5-240V

4. N：NPN 三线电子式（DC24V）

5. P：PNP 三线电子式（DC24V）

成套适配说明：CS1-F为工业通用CS1系列低压静音压力补偿变量叶片泵，属于市面经济型主力通用泵型，结构成熟、故障率极低、适配性广。主打静音低震、稳压稳定、温升低、耐脏耐造、性价比极高，采用经典弧形定子低脉动结构，自带压力自适应变量卸荷功能，无需复杂调节即可实现空载快进、负载稳压、待机节能。适配VG32/VG46抗磨液压油，F型标准法兰直装，适配0.75KW~2.2KW常规电机，可搭配02通径阀组、溢流阀、电磁换向阀组成标准简易液压系统。广泛用于普通自动化工装、小型液压站、机床辅助进给、轻工设备、常规夹紧液压系统，全文零品牌标准化，体例、参数、维保体系与站内全系液压泵完全统一。

一、型号逐位完整精准释义（行业标准编码）

• CS1：系列代号，一代经济型静音变量叶片泵，通用基础款、结构简化、稳定性强、适配绝大多数轻载低压工况
• F：安装形式代码，标准法兰固定式，同轴直装、定位精准、装配便捷、通用性最强
• CS1全系常规排量规格对照
• CS1-08-F：8cc小排量，微进给、小型精密工装专用
• CS1-12-F：12cc中小排量，微调设备、小型机床主力款
• CS1-15-F：15cc标准排量，通用自动化设备常规款
• CS1-20-F（主流常用）：20cc中大排量，流水线、多工位工装通用款
• 默认核心配置：静音弧形定子、高耐磨合金叶片转子、一体式压力补偿变量总成、铸铁加固泵体、耐老化NBR密封套件、防松调压锁紧结构；运行脉动小、压力无漂移、24小时连续运行稳定、抗轻微杂质、耐疲劳，适配量产常规工况。
• 选型红线：本泵为7MPa标准低压通用泵，严禁高压重载、冲压冲击、重型锁模工况；属于基础经济型泵，无流量限位结构，空载速度不可机械锁定，需外置调速阀限速；禁止暴力调压、超压长期运行，易导致调压弹簧疲劳、稳压失效。

二、核心额定技术参数（统一工业标准）

• 常规公称排量：8/12/15/20mL/r（全系通用规格，以实际选型为准）
• 标准空载流量：1450rpm：12~33L/min；1800rpm：15~39L/min（随排量递增）
• 额定工作压力：7.0MPa（标准满负荷工况）
• 最高瞬时压力：7.5MPa，短时抗负载波动能力良好
• 标准调压范围：1.0~7.0MPa，宽域无级微调，低压启压顺畅、高压保压稳定
• 转速适用范围：800~1800rpm，最优稳定工况1450~1800rpm
• 容积效率：≥88%，常规工况流量衰减小、内泄稳定
• 整机噪音：满载运行≤65dB，基础静音结构，无高频啸叫
• 适配电机功率：0.75KW(8cc)/1.5KW(12-15cc)/2.2KW(20cc)标准三相电机
• 变量方式：压力自适应补偿变量，全自动快慢速切换、待机卸荷节能
• 安装形式：F型标准法兰直装，同轴定位精准、装配牢固、震动小
• 介质适配：ISO VG32/VG46抗磨液压油，常规工况优选VG46
• 工作油温：-10℃~+75℃，最优稳定工况30~55℃
• 过滤精度：建议≤50μm，保障变量阀芯灵敏无卡滞
• 核心优势：结构简单、皮实耐造、故障率低、性价比高、适配场景极广

三、专属工作原理（CS1通用基础核心逻辑）

1、空载快速进给原理

设备空载复位、油缸快速进退阶段，系统负载压力偏低，泵体定子保持最大偏心量，输出全额流量，保障设备动作快速顺畅、生产节拍充足，满足常规自动化设备高效作业需求。

2、负载自适应稳压保压

工装夹紧、工件保压、负载成型阶段，系统压力上升，压力补偿弹簧推动阀芯自动收窄定子偏心量，减小输出流量，仅维持工艺所需微量保压流量。有效稳定系统压力，杜绝负载波动导致的压力回落、工件夹紧松动、尺寸偏差，保压稳定性满足常规工业工况需求。

3、待机全自动卸荷节能

设备待机无动作时，系统压力回落，变量机构自动复位至最小偏心状态，泵体近乎零流量卸荷运行，无持续溢流发热、无无效能耗。相比定量泵节能显著，长期待机油温低、稳定性高，适合车间常态化连续作业。

4、低脉动静音运行机制

采用行业通用弧形定子曲线，流量切割连续平缓，压力脉动小，高低载切换过渡柔和，无高频啸叫与剧烈震动，满足普通车间静音生产标准。

泵型核心定位：CS1-F=经济型、高通用、耐造稳压、低故障基础变量泵，是普通自动化设备、小型液压站替代老式定量泵、简易变量泵的首选性价比泵型。

四、同级泵型选型精准对比

五、标准化安装与精准调试步骤

1. 法兰清洁对位：清理电机法兰、泵体贴合面铁屑、油污、杂质，保证板面平整无异物，杜绝装配缝隙与偏心震动，防止泵芯早期异响磨损。
2. 同轴度校正：泵轴与电机轴同轴度误差≤0.05mm，平稳对位装配，禁止强行硬装、单边受力，避免泵芯拉伤、轴封渗漏。
3. 管路密封安装：吸油管路短直无弯折、无节流、无漏气，接头全部紧固密封，杜绝吸空进气、压力抖动、流量不均。
4. 泵腔注油排气：开机前灌满洁净液压油，多次点动低速启停，彻底排空泵芯与管路内部空气，杜绝气蚀、动作爬行、压力不稳。
5. 归零空载试运行：完全松开调压螺丝，空载运行3~5分钟，检查泵体无异响、无震动、无渗漏、出油均匀。
6. 逐级精细调压：按工艺需求每次0.2MPa小幅升压微调，每档稳压观察3秒，调至工作压力后预留0.2~0.3MPa安全余量，锁紧防松螺母防止震动跑压。
7. 满载循环复检：连续负载往复运行20分钟，确认压力恒定、动作平顺、温升正常、无异常异响，调试合格。

六、高频现场故障排查（CS1通用款专属）

• 压力上不去、建压迟缓：调压螺丝未锁紧、压力补偿阀芯积泥卡滞、吸油滤芯堵塞；清洗变量总成、更换滤芯、重新校准压力并锁紧螺母。
• 空载速度过快无法限速：本泵无内置流量限位结构，属于正常特性；系统加装外置调速阀即可实现匀速限速。
• 负载保压掉压、压力漂移：调压余量不足、弹簧轻微疲劳、管路微漏气；上调压力安全余量、紧固管路接头、按需更换调压弹簧。
• 运行噪音偏大、杂响：系统进气、油位偏低、滤芯堵塞；补满液压油、全系统排气、更换全新滤芯。
• 待机温升偏高、发热严重：变量机构卡滞无法完全卸荷、系统溢流过大；清洗压力补偿机构、优化系统调压参数。
• 压力调节无反应：阀芯杂质卡滞、长期脏油运行淤积油泥；拆解清洗调压组件、更换洁净VG46液压油。

七、硬性使用禁忌与标准化维保规范

• 严禁干磨缺油启动：无油、少油启动会瞬间拉伤定子与叶片，造成泵芯不可逆报废。
• 严禁超压重载使用：禁止长期超7MPa额定压力运行，不适用高压冲压、冲击重载、重型锁模工况。
• 严禁暴力大步调压：大幅猛调压力会产生液压冲击，导致调压弹簧变形、稳压精度下降。
• 严禁长期脏油工况运行：杂质卡滞变量阀芯，直接引发压力不稳、建压慢、发热异常。
• 严禁偏心装配、管路拉扯：同轴度偏差与管路应力引发高频震动、渗漏、泵芯异常磨损。
• 严禁依赖泵体自带调速限速：CS1无内置流量限位，必须外置调速阀才能精准控速。
• 标准维保周期：每1000小时检查压力稳定性、运行噪音、油温与管路密封性；每3000小时拆解清洗压力补偿变量机构、泵芯流道，更换全套密封件，校准系统调压精度，恢复整机稳压、低温、低噪原厂性能。
