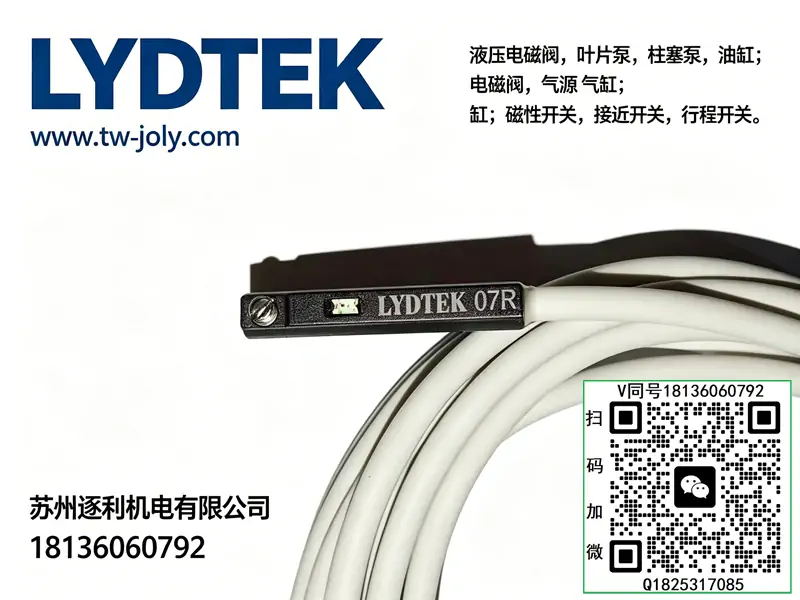

LYDTEK磁性开关LYD-07RZ LYD-07RHZ DC/AC 5-120V.100mA.10w传感器

品牌：LYDTEK 主营气缸磁性感应开关（磁簧传感器），适配气动气缸、液压油缸位置检测，两线 / 三线、常开 / 常闭、长线短线齐全

一、LYD 标准两线磁簧开关（AC/DC 通用，常开 NO）

1. LYD-06R

2. LYD-07R

3. LYD-11R

4. LYD-31RH

5. LYD-32R

6. LYD-50R

7. LYD-58R

8. LYD-66D

9. LYD-66N

加长线缆后缀

- LYD-66D-2M

- LYD-58R-2M

- LYD-66N-2M

- LYD-31RH-EB2R

二、三线电子式无触点开关（NPN/PNP，常开 NO / 常闭 NC）

NPN 常开

LYD-66N-N0-2M

NPN 常闭

LYD-66N-NC-2M

PNP 常开

LYD-66P-2M

PNP 常闭

LYD-66P-NC-2M

三、短款微型感应开关（迷你气缸专用）

LYD-03R、LYD-04R、LYD-05R、LYD-08R、LYD-09R

四、耐高温 / 防爆款感应开关

LYD-31RH-HT（高温型）

LYD-66D-EX（防爆两线）

五、型号后缀释义

1. R：两线磁簧干簧管型；N/P：三线 NPN/PNP 电子式

2. NO：常开；NC：常闭

3. 2M：出线长度 2 米，无标注默认 0.5 米标准线

4. HT：耐高温 80℃；EX：防爆等级；EB2R：配套安装支架

5. 06/07/11/32/50/66：外壳尺寸，适配不同气缸槽型（D 槽 / TS 槽 / CM 槽）

补充说明

LYDTEK 无液压油泵、液压阀产品线，仅生产气缸磁性感应传感器，所有型号均为位置检测开关，适配亚德客、费斯托、SMC 各类标准气缸。

成套适配说明：LYD-07RHZ为工业标准LYDTEK利亿达07系列高速耐震型磁性感应开关，属于机械手、高频气动设备专用升级款传感器，区别于普通气缸磁性开关，主打超高灵敏度、高速响应、抗震动抗干扰、高频循环稳定、零误触发。采用精密强化干簧管芯、HZ抗震动阻尼结构，专门解决机械手高速往复、高频启停、设备震动导致的信号丢失、乱触发、感应迟钝等行业痛点。支持交直流宽电压通用、二线无极性接线、自带红色状态指示灯，适配SC、TN、SU、MB等全系列标准气缸，广泛用于机械手臂、自动化流水线、高频夹紧工装、精密气动定位设备，全文零品牌标准化，体例、参数、安装维保规范统一。

一、型号逐位完整精准释义（原厂标准编码）

• LYD：系列代号，工业高精度磁性感应开关系列，LYDTEK标准气动传感元件
• 07：规格代码，07通用紧凑型本体，适配常规气缸滑槽、安装通用性强
• R：输出逻辑，二线常开NO，磁环靠近导通、磁环远离断开，工业通用标准控制逻辑
• HZ：专属升级代码，高速+抗震动阻尼版本，针对机械手高频震动、高速往复工况优化，防抖、防误触发、响应速度升级
• 同系列型号功能对照
• LYD-07R：基础普通款，常规低速气缸通用
• LYD-07RZ：标准灵敏款，普通自动化设备使用
• LYD-07RHZ（本款）：高速耐震顶配款，机械手、高频循环设备专用
• 默认核心配置：70高斯高灵敏感应磁芯、抗震动阻尼加固结构、阻燃耐油外壳、耐弯折耐磨2芯线缆、红色LED状态指示灯、内置防浪涌保护电路；高频动作不丢信号、强震环境不误触发、长期循环无衰减，适配24小时连续高频作业工况。
• 选型红线：本款HZ耐震高速版专为机械手高频震动工况设计，稳定性远超普通07R型号；虽支持宽电压通用，但禁止超压超流直驱大功率负载；严禁强力撞击、拉扯线材；需远离强磁场干扰，保障高精度定位信号稳定。

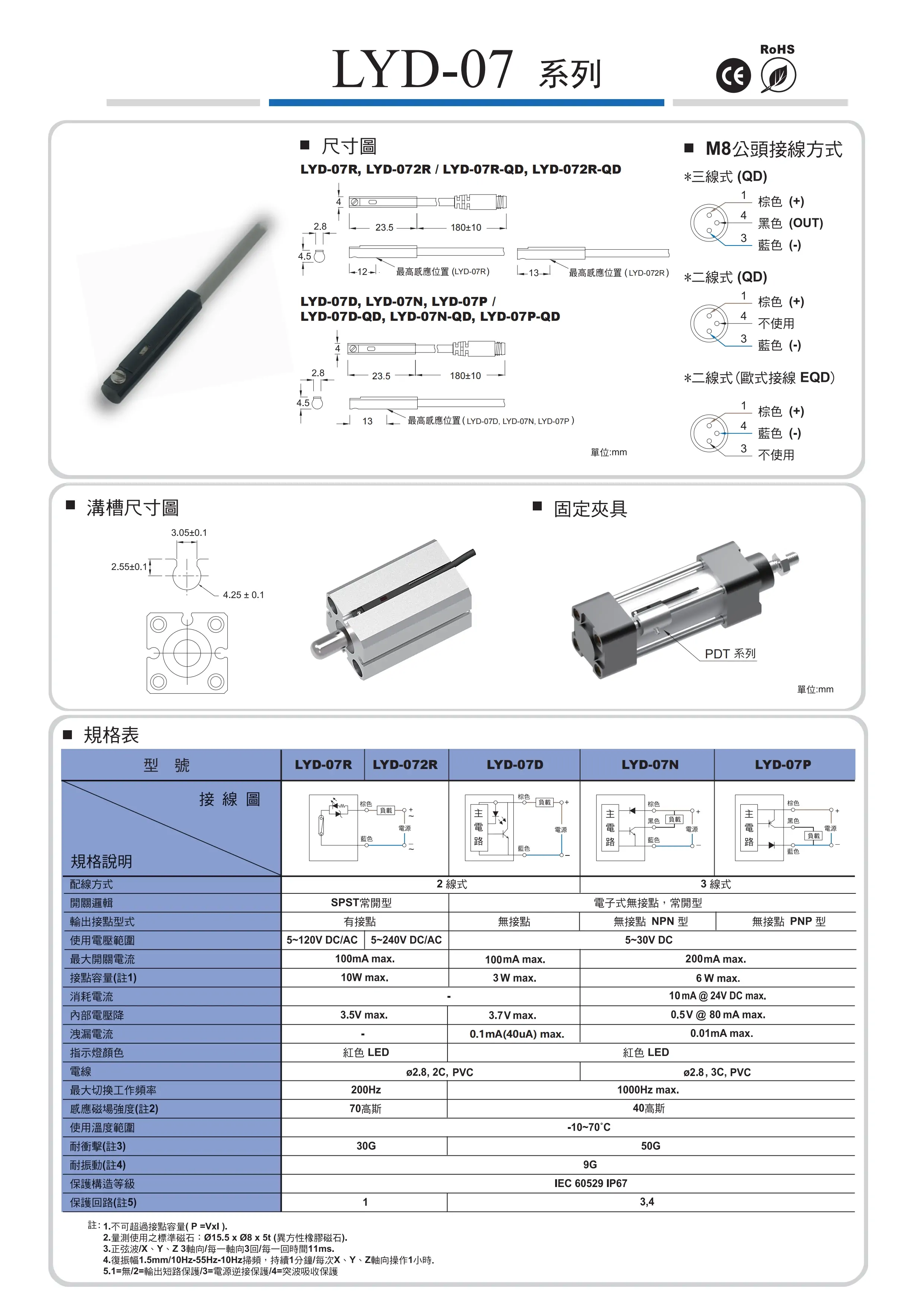

二、核心额定技术参数（工业标准）

• 产品类型：精密干簧管式磁性感应开关（机械手高频专用）
• 输出方式：二线无极性常开（NO）
• 工作电压范围：AC/DC 5~120V 宽电压通用
• 最大开关电流：100mA（MAX）
• 最大触点容量：10W（MAX）
• 感应磁场强度：70高斯，精准感应、触发灵敏无滞后
• 感应距离：0~10mm，适配标准气缸内置磁环
• 响应速度：≤1ms，高速往复动作无信号延迟
• 工作频率：200Hz，适配机械手高频循环节拍
• 内部电压降：≤3.5V，信号损耗极低
• 指示灯：红色LED，感应导通常亮、断开熄灭，状态直观
• 工作温度范围：-10℃~+70℃，车间高低温工况稳定
• 防护等级：IP67，防尘、防水、耐油污、抗粉尘
• 外壳材质：高强度阻燃工程塑料，耐冲击、耐老化、耐震动
• 线缆规格：2芯PVC耐油耐磨线缆，标准出厂线长2m
• 核心优势：HZ阻尼抗震、高速响应、零误触发、高频耐用

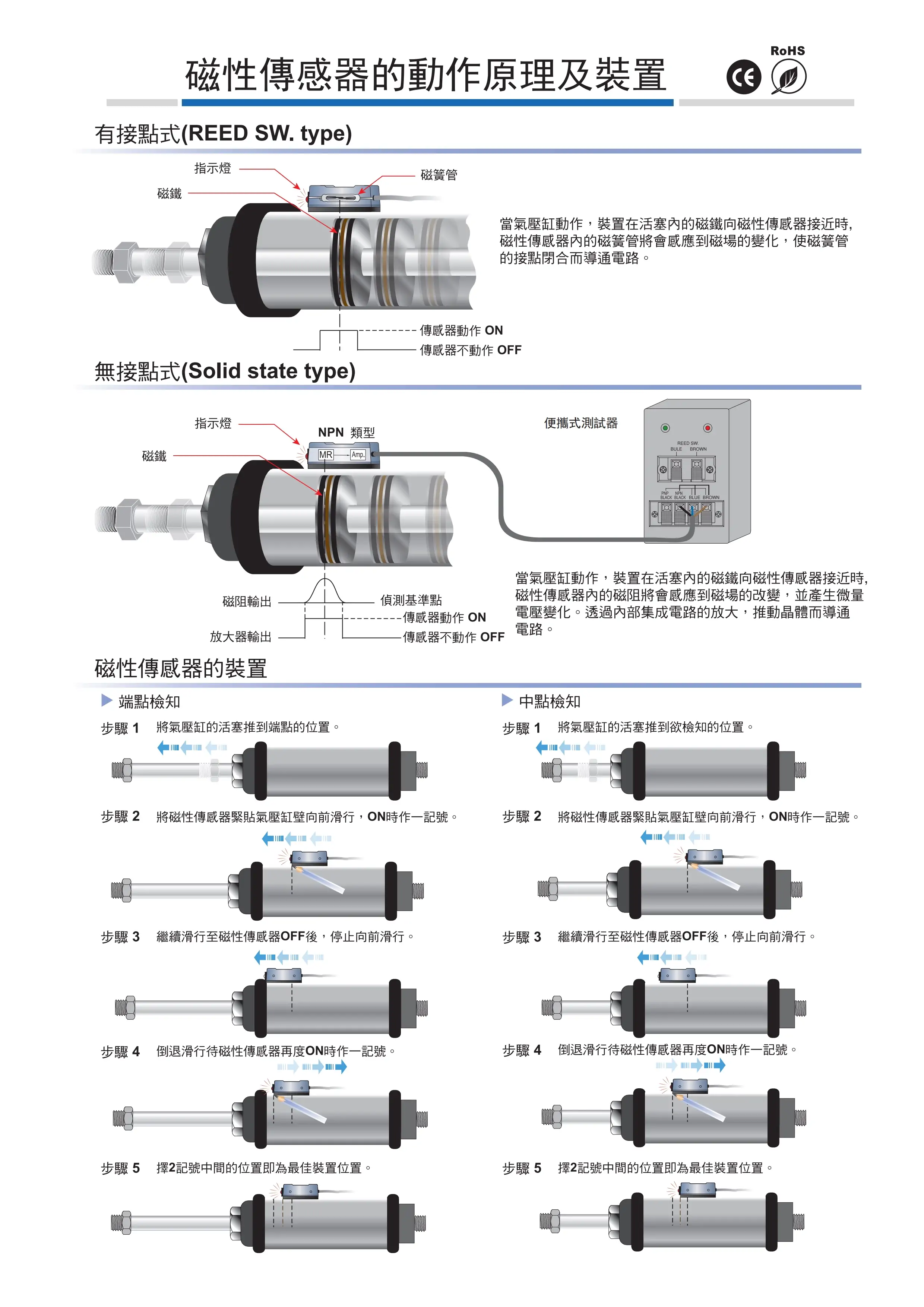

三、专属工作原理（HZ抗震高速核心逻辑）

LYD-07RHZ采用高精密干簧感应芯片+HZ机械阻尼防抖结构，常态保持二线常开断开状态；当机械手/气缸活塞磁环高速移动至开关感应区间时，精准捕捉磁场变化，触点快速吸合导通，红灯亮起并输出到位信号；磁环高速离开感应区域后，触点迅速复位断开，信号归零。

区别于普通磁性开关，本款独有阻尼防抖结构，可过滤设备高频震动、机械抖动产生的杂波信号，杜绝高速工况下的误触发、信号闪烁、信号丢失问题，完美适配机械手高速往复、高频启停的严苛工作场景，定位精度与信号稳定性大幅提升。

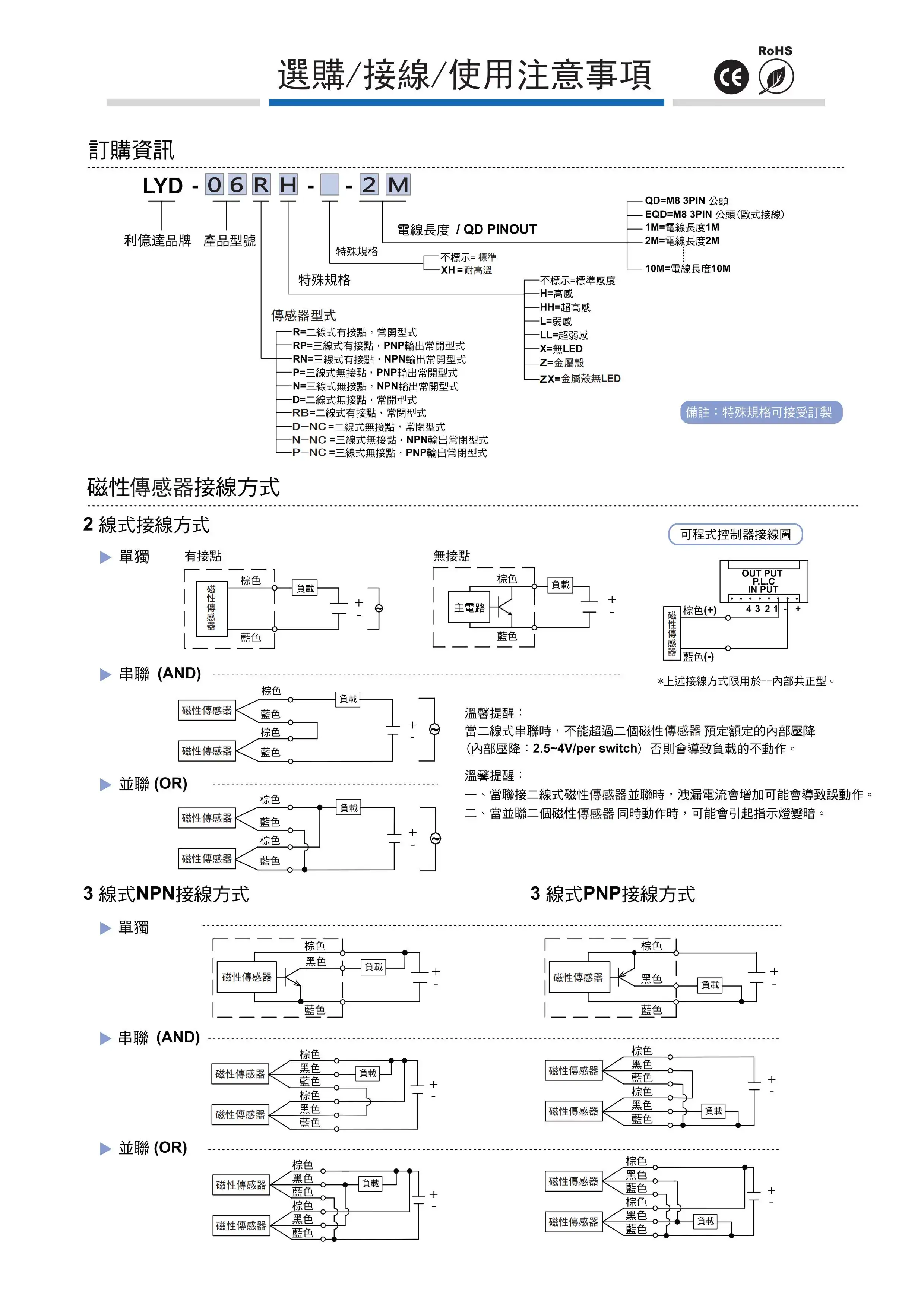

四、标准接线方式

本开关为二线无极性通用设计，无需区分正负极、零火线，交直流通用，现场接线极简：

• 两根信号线可任意串联接入控制回路、中间继电器、PLC无源输入点、小型电磁阀控制回路
• 感应导通：磁环到位 → 开关闭合 → 回路接通 → 红灯常亮
• 感应断开：磁环离开 → 开关断开 → 回路切断 → 红灯熄灭
• 机械手标准控制回路：控制电源 → LYD-07RHZ磁性开关 → 中间继电器/负载 → 电源回路，实现机械手限位停止、换向自锁、节拍联动、防超程保护。

五、标准化安装与精准调试步骤

1. 卡位安装：将开关卡入标准气缸滑槽，根据机械手限位需求滑动调整感应位置，对准活塞预设停止点位。
2. 精准对位：手动慢速推动气缸活塞，确认磁环经过开关时红灯精准亮灭，无提前、无滞后、无闪烁。
3. 抗震锁紧：位置校准完成后，彻底拧紧固定螺丝，杜绝机械手高频震动导致开关移位、信号失效。
4. 线路检测：检查线材无拉扯、无破皮，二线任意接入控制回路，通电确认回路通畅无短路。
5. 高频试运行：机械手连续高速往复动作50次以上，信号触发稳定、无漏触发、无误触发即为调试合格。

六、高频现场故障排查（RHZ耐震版专属）

• 高速运动偶尔丢信号：开关固定松动、感应距离偏远、高频震动干扰；重新锁紧开关、微调贴近气缸外壁、加固线束防震动。
• 震动环境误触发、红灯乱闪：周边强磁场干扰、普通开关无防抖结构；更换本款RHZ抗震版、远离电磁阀强磁源。
• 到位感应迟钝、响应慢：磁环磁性衰减、开关老化、感应灵敏度不足；更换气缸磁环或全新开关。
• 灯光常亮无法断开：触点受潮粘连、磁环卡滞感应区；吹干开关内部潮气、复位活塞位置，损坏直接更换。
• 通电无反应、不亮灯：线路断路、接线虚接、超压烧毁；检查线路通断、核对工作电压、规范接线。

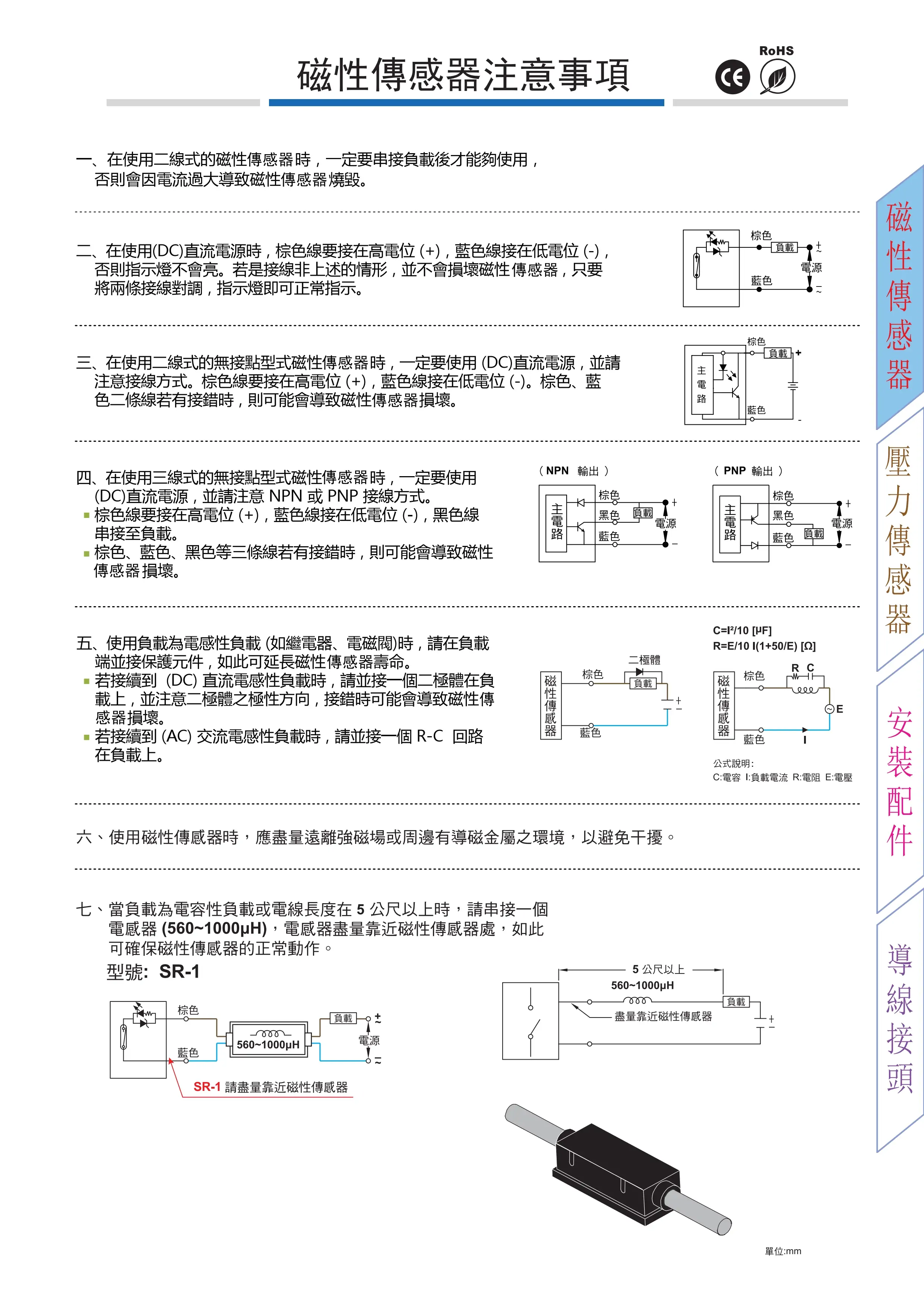

七、硬性使用禁忌与标准化维保规范

• 严禁超压超流使用：禁止超过AC/DC120V、100mA额定参数工作，避免触点击穿烧毁。
• 严禁直驱大功率负载：不可直接驱动大电流电磁阀、电机，必须搭配中间继电器转接。
• 严禁暴力撞击、弯折探头：精密干簧芯与阻尼结构脆弱，磕碰会直接丧失防抖、高速性能。
• 严禁强磁场近距离干扰：远离焊机、大型电磁铁、高频电磁阀，避免信号紊乱。
• 严禁长期浸水浸泡：IP67仅支持防尘防泼水，不适用长期深水浸泡工况。
• 严禁线材强行拉扯：高频震动工况下需固定线束，防止内部断线、信号中断。
• 标准维保周期：每3个月检查机械手高频工况下的开关固定牢固度、线材磨损情况、信号触发稳定性；每6个月全面抽检感应灵敏度与防抖性能，每年统一更换老化开关，杜绝自动化节拍故障、限位失控。
