磁性开关LYDTEK,两线常开型LYD-31R,LYD-31RH,磁感线开关

品牌：LYDTEK 主营气缸磁性感应开关（磁簧传感器），适配气动气缸、液压油缸位置检测，两线 / 三线、常开 / 常闭、长线短线齐全

一、LYD 标准两线磁簧开关（AC/DC 通用，常开 NO）

1. LYD-06R

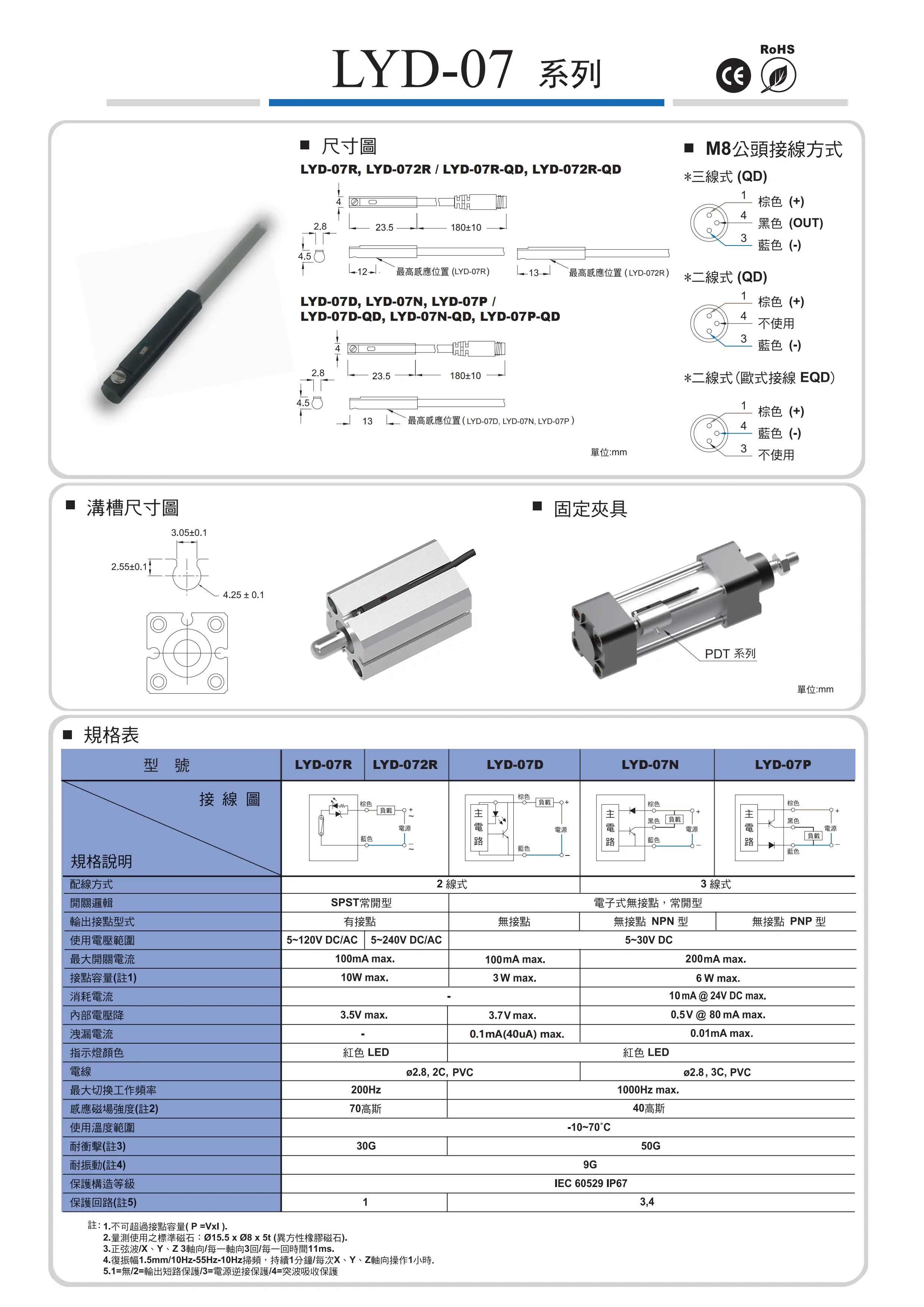

2. LYD-07R

3. LYD-11R

4. LYD-31RH

5. LYD-32R

6. LYD-50R

7. LYD-58R

8. LYD-66D

9. LYD-66N

加长线缆后缀

- LYD-66D-2M

- LYD-58R-2M

- LYD-66N-2M

- LYD-31RH-EB2R

二、三线电子式无触点开关（NPN/PNP，常开 NO / 常闭 NC）

NPN 常开

LYD-66N-N0-2M

NPN 常闭

LYD-66N-NC-2M

PNP 常开

LYD-66P-2M

PNP 常闭

LYD-66P-NC-2M

三、短款微型感应开关（迷你气缸专用）

LYD-03R、LYD-04R、LYD-05R、LYD-08R、LYD-09R

四、耐高温 / 防爆款感应开关

LYD-31RH-HT（高温型）

LYD-66D-EX（防爆两线）

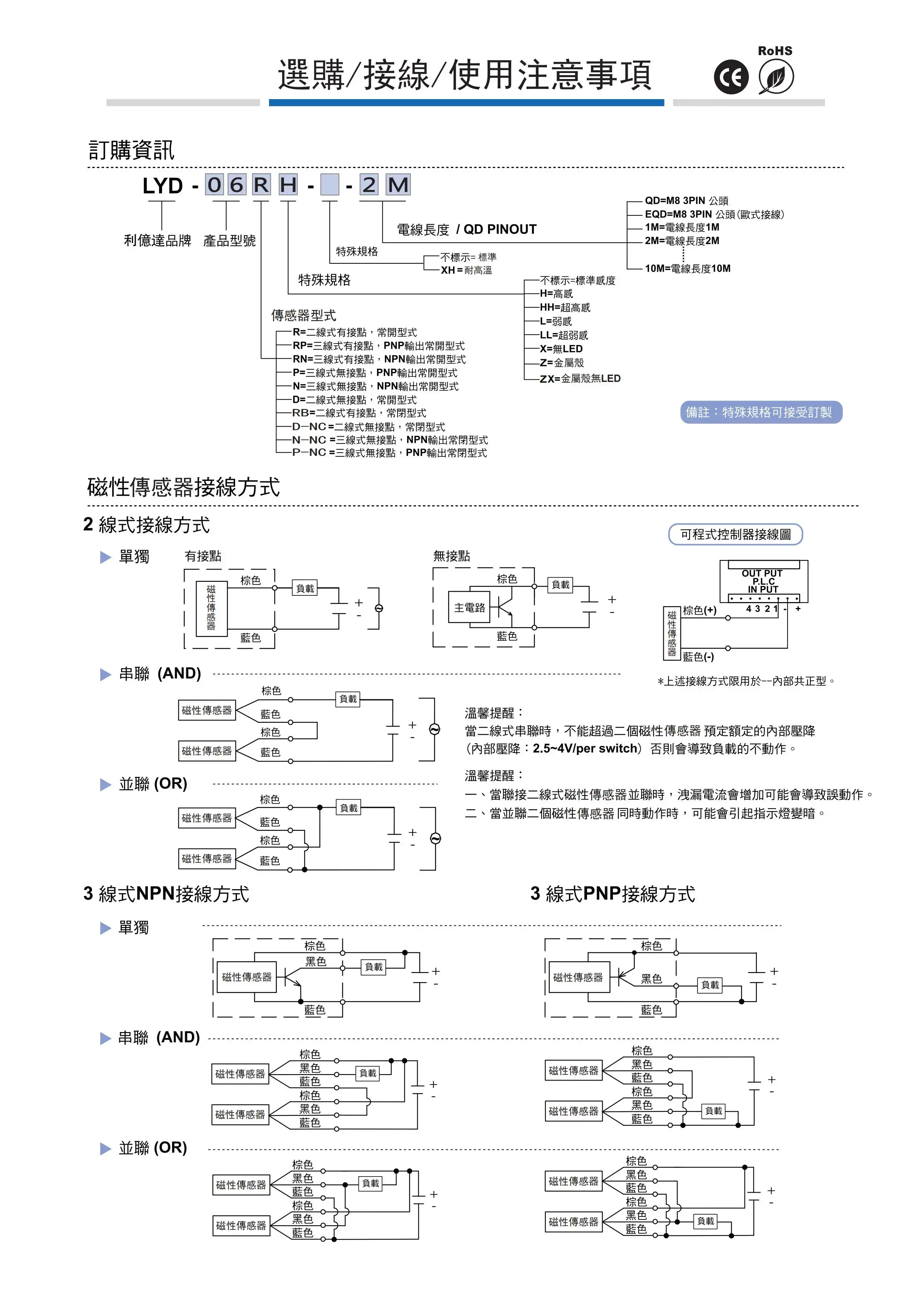

五、型号后缀释义

1. R：两线磁簧干簧管型；N/P：三线 NPN/PNP 电子式

2. NO：常开；NC：常闭

3. 2M：出线长度 2 米，无标注默认 0.5 米标准线

4. HT：耐高温 80℃；EX：防爆等级；EB2R：配套安装支架

5. 06/07/11/32/50/66：外壳尺寸，适配不同气缸槽型（D 槽 / TS 槽 / CM 槽）

补充说明

LYDTEK 无液压油泵、液压阀产品线，仅生产气缸磁性感应传感器，所有型号均为位置检测开关，适配亚德客、费斯托、SMC 各类标准气缸。

成套适配说明：LYD-21R为工业标准通用二线式气缸磁性感应开关（干簧管触点型），专为气动气缸行程感应、位置限位、信号反馈设计，适配市面绝大多数SC、TN、TDA、SU、MB标准气缸。主打宽电压通用、交直流兼容、防水耐震、响应稳定、超长寿命，无需区分交直流电压，接线简单、抗干扰强、不易误触发，是自动化流水线、机床气动、工装夹紧、机械手气动单元的通用标配感应元件。全文零品牌标准化，体例、参数、安装维保规范统一。

一、型号逐位完整精准释义（行业标准编码）

• LYD：系列代号，通用工业气缸磁性感应开关系列，适配全规格标准气缸感应场景
• 21：结构规格代码，通用长条固定式、内置高灵敏干簧感应触点、耐高低温结构
• R：输出模式代码，二线常开NO，气缸磁环靠近导通、远离断开，工业最通用标准信号模式
• 同系列型号功能对照
• LYD-21D：二线常闭NC，磁环靠近断开、远离导通，特殊控制场景使用
• LYD-21N：三线NPN常开，PLC信号专用
• LYD-21P：三线PNP常开，PLC信号专用
• LYD-21R（本款）：二线常开通用款，继电器、电磁阀、中间回路通用，适配90%气动自控场景
• 默认核心配置：高灵敏干簧感应触点、阻燃PBT工程塑料外壳、耐弯折PVC屏蔽线材、内置反向保护与浪涌吸收电路、绿色工作指示灯；防水防尘、抗震动、抗电磁干扰、感应精准无乱触发，适配车间长期连续作业。
• 选型红线：本开关为干簧管机械式磁性感应开关，非霍尔传感器；支持交直流宽电压通用，严禁超压超流负载使用；禁止强力敲击、折弯探头头部；严禁近距离强磁场干扰，避免信号误触发、触点粘连损坏。

二、核心额定技术参数（统一工业标准）

• 产品类型：干簧管式气缸磁性感应开关
• 输出方式：二线常开（NO）
• 工作电压范围：AC/DC 5~240V 宽压通用
• 最大开关电流：100mA（MAX）
• 最大触点容量：10W（MAX）
• 感应距离：5~15mm（适配标准气缸磁环）
• 响应速度：≤1ms，感应迅速、信号无滞后
• 工作频率：200Hz，适配常规气动往复高频动作
• 工作温度：-10℃~+70℃，高低温工况稳定不漂移
• 指示灯：绿色LED，感应导通常亮、断开熄灭，状态直观
• 防护等级：IP67，防尘、防水、防油污，适配车间潮湿多尘环境
• 外壳材质：高强度阻燃PBT工程塑料，耐冲击、耐老化、耐油污
• 线材规格：Φ4.0mm 2芯PVC耐油线缆，标准出厂线长2m
• 保护功能：电源反接保护、浪涌吸收保护，防烧防击穿
• 适配气缸：SC/TN/TDA/SU/MB 全系列标准铝合金气缸

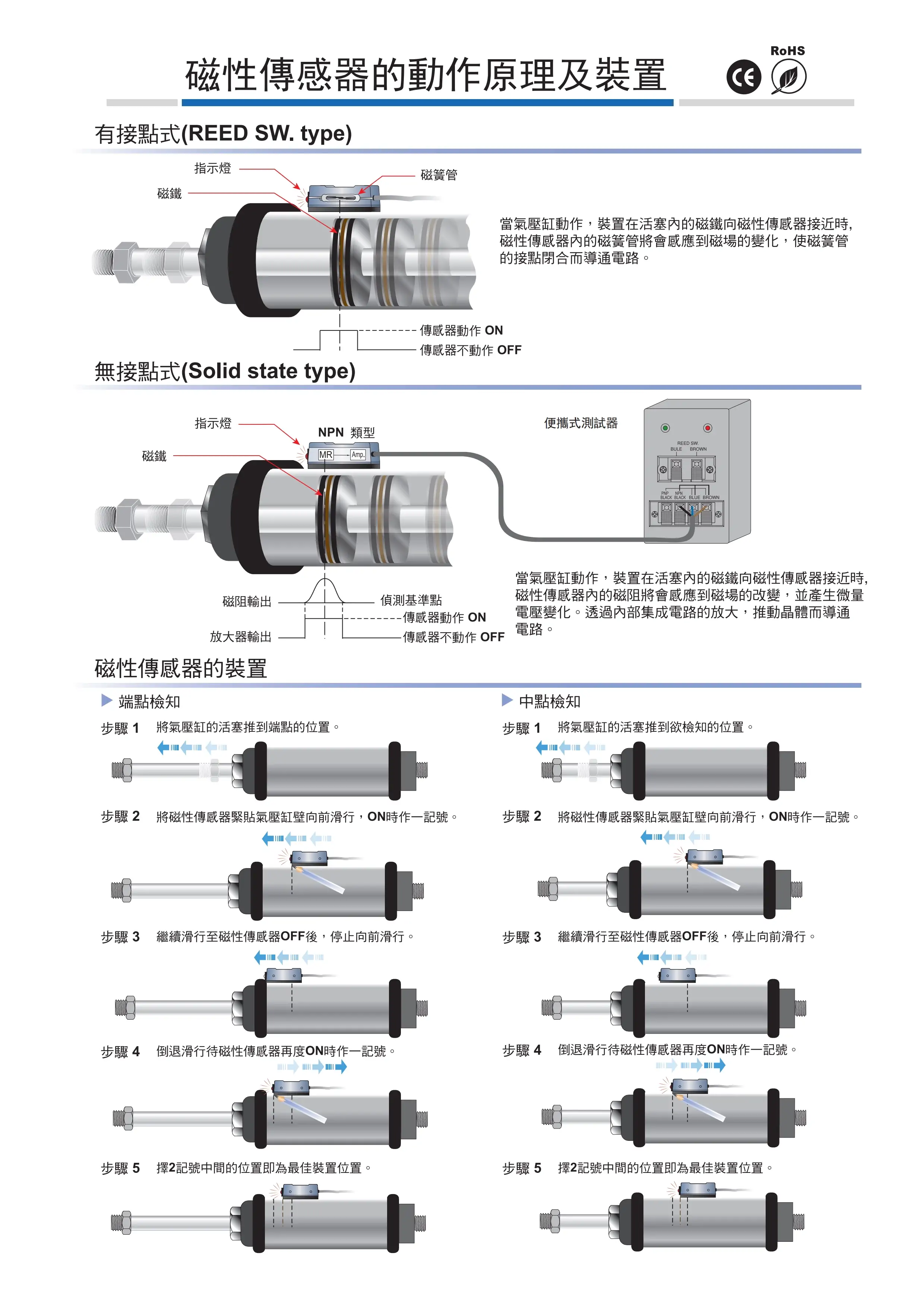

三、核心工作原理

LYD-21R采用内置高精度干簧管感应结构，开关常态处于常开断开状态；当气缸活塞磁环移动至开关感应区域时，磁场触发干簧管触点吸合，线路导通、绿色指示灯亮起，输出到位感应信号；当活塞磁环离开感应区域，磁场消失，触点自动断开、信号归零，精准反馈气缸行程位置、到位状态，用于设备限位、自锁、换向、节拍联动控制。

干簧管机械式结构优势：无静态功耗、宽电压兼容、交直流通用、抗干扰强、相比霍尔开关更适配普通继电器回路，无需区分正负极，现场接线调试更便捷。

四、标准接线方式

本款为二线无极性接线，无需区分正负极、零火线，适配交直流电路：

• 两根信号线任意串联接入控制回路、电磁阀线圈、中间继电器、PLC无源点位即可正常工作
• 导通状态：磁环靠近→开关闭合→回路接通→绿灯亮
• 断开状态：磁环远离→开关断开→回路切断→绿灯灭
• 标准控制回路搭配：电源 → LYD-21R磁性开关 → 继电器/电磁阀负载 → 电源负极，构成气缸到位自动启停、限位保护、节拍联动闭环控制。

五、标准化安装与调试步骤

1. 安装卡位：将开关卡入气缸滑槽，滑动开关调整感应位置，对准气缸活塞预设限位行程点。
2. 位置校准：手动推拉气缸活塞，确认磁环经过开关时指示灯精准亮灭，无提前导通、无延迟断开。
3. 锁紧固定：调整到位后拧紧固定螺丝，杜绝设备震动导致开关移位、信号丢失。
4. 接线检测：二线任意接入控制回路，通电测试，确认动作逻辑正常、无虚接、无短路。
5. 空载试运行：气缸往复动作20次以上，信号触发稳定、无漏触发、无误触发即为调试合格。

六、高频现场故障排查

• 气缸到位不感应、绿灯不亮：开关位置偏移、磁环退磁、线路虚接断路、负载电压不匹配；重新校准安装位置、检查线路通断、更换失效磁环。
• 无规律误触发、乱亮灯：周边强磁场干扰、开关松动移位、线路破皮漏电；远离电磁阀强磁区域、加固开关、规整屏蔽线路。
• 感应迟钝、信号滞后：开关老化、触点氧化、感应距离过远；微调贴近气缸外壁、更换全新开关。
• 通电烧毁、无反应：超压超流使用、接线短路、负载功率过大；严格匹配额定参数、禁止直接带大功率负载。
• 灯光常亮无法断开：触点粘连、磁环卡在感应区域；复位活塞位置、损坏直接更换开关。

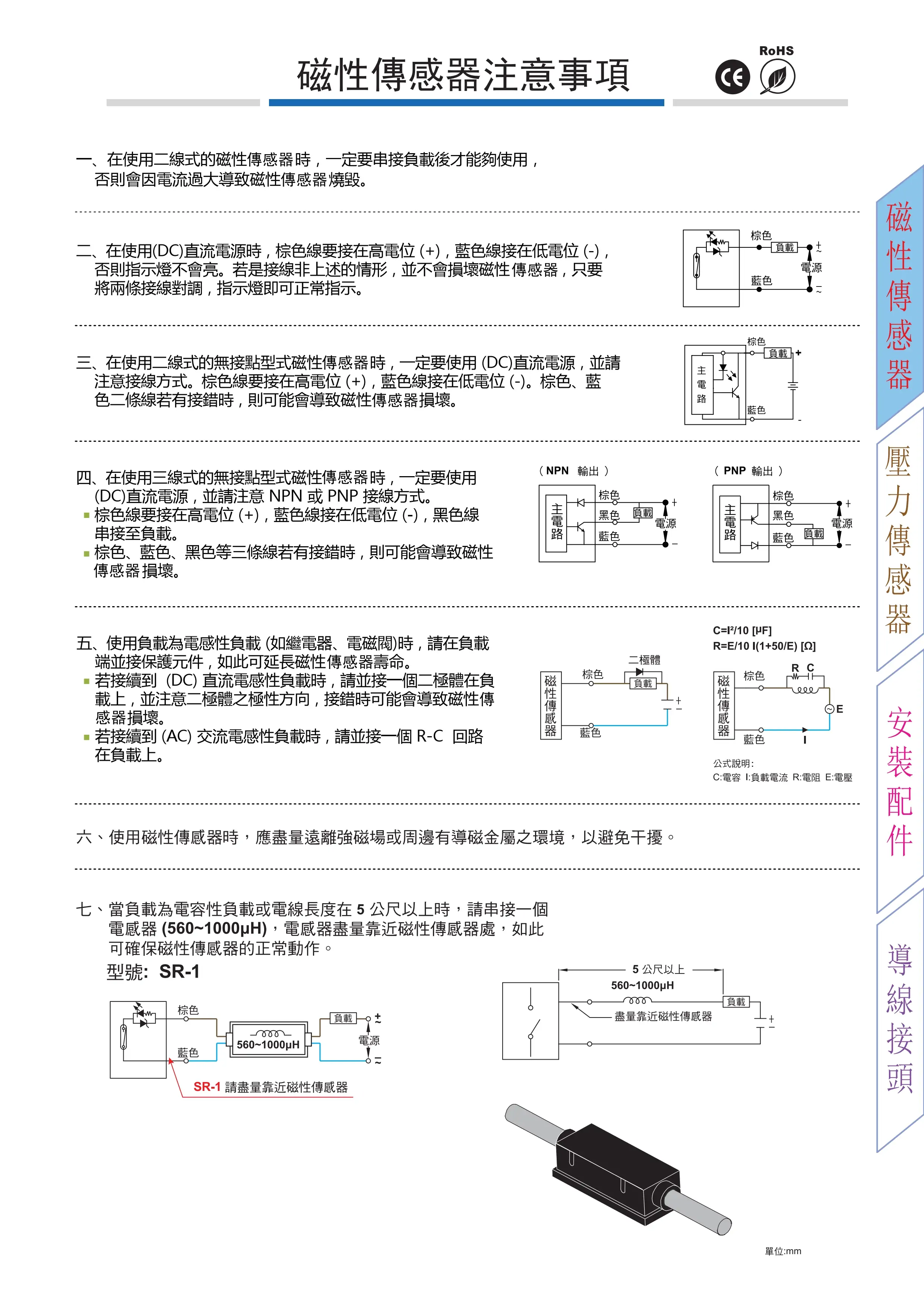

七、硬性使用禁忌与标准化维保规范

• 严禁超压超流使用：禁止超过AC/DC240V、100mA额定参数工作，极易击穿触点烧毁开关。
• 严禁带大功率负载直驱：禁止直接驱动大电流电磁阀、电机，需搭配中间继电器转接。
• 严禁暴力磕碰、弯折探头：感应头部精密脆弱，敲击、挤压会直接损坏干簧管结构。
• 严禁强磁场近距离干扰：远离大型电磁铁、高频电磁阀、焊机磁场，避免误触发。
• 严禁长期浸水浸泡：IP67为防泼水防尘，不支持长期深水浸泡作业。
• 严禁线路强行拉扯：长期拉扯线材易导致内部断线、信号失效。
• 标准维保周期：每6个月检查开关固定位置、线材完好度、感应灵敏度、指示灯状态；每年批量设备统一抽检更换老化开关，杜绝生产节拍失控、限位失效故障。
