LYDTEK耐高温150度气缸磁性感应开关LYD-20XH,LYD-07XH，32

品牌：LYDTEK 主营气缸磁性感应开关（磁簧传感器），适配气动气缸、液压油缸位置检测，两线 / 三线、常开 / 常闭、长线短线齐全

一、LYD 标准两线磁簧开关（AC/DC 通用，常开 NO）

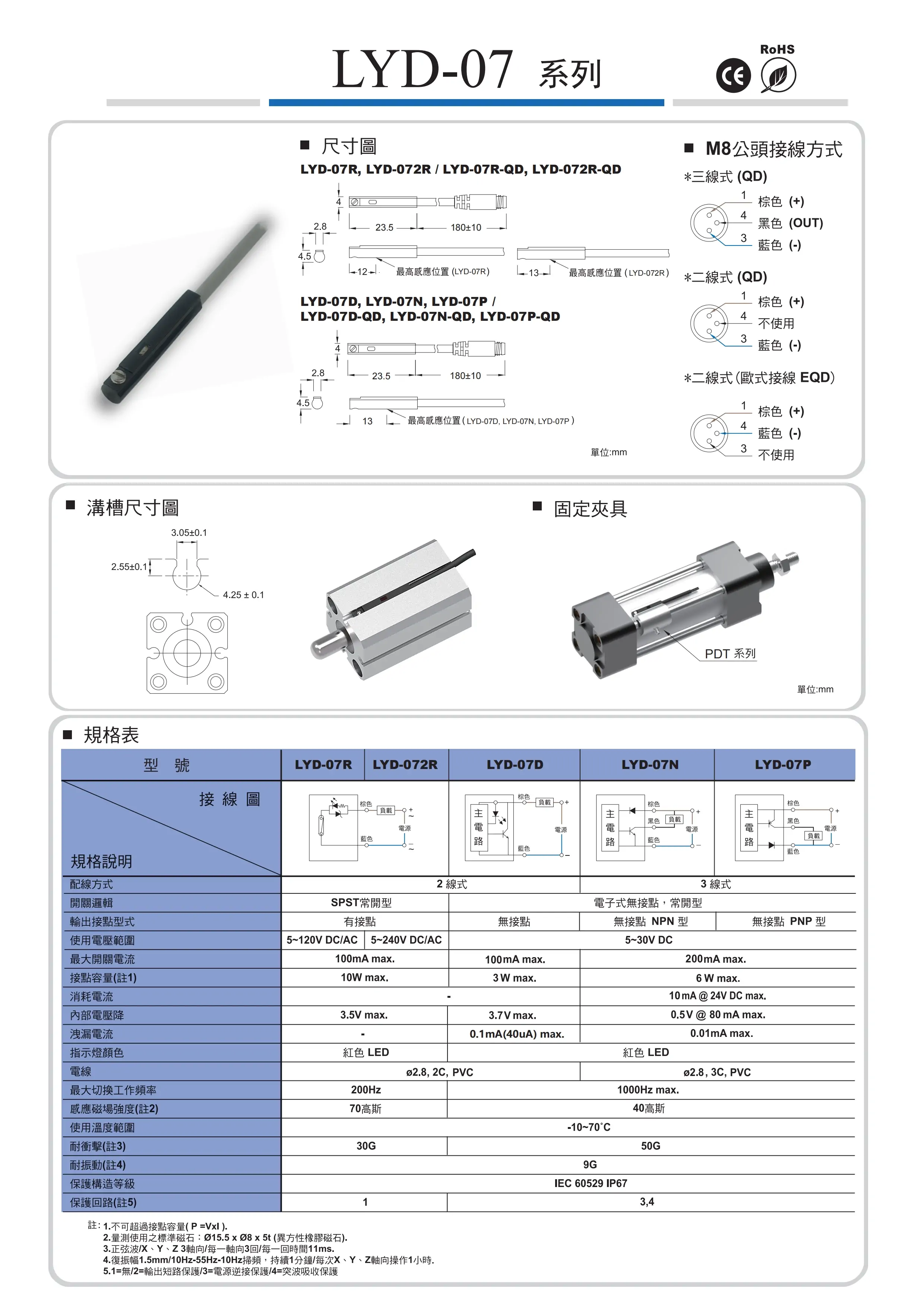

1. LYD-06R

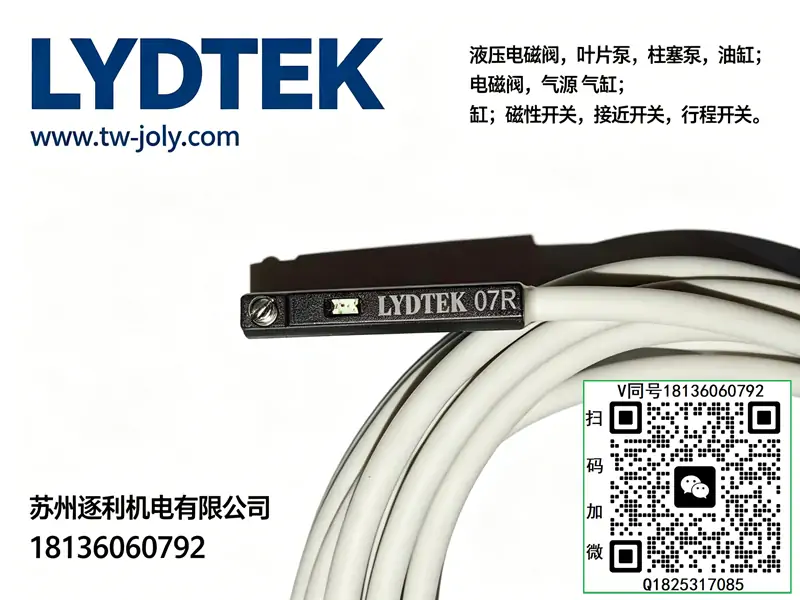

2. LYD-07R

3. LYD-11R

4. LYD-31RH

5. LYD-32R

6. LYD-50R

7. LYD-58R

8. LYD-66D

9. LYD-66N

加长线缆后缀

- LYD-66D-2M

- LYD-58R-2M

- LYD-66N-2M

- LYD-31RH-EB2R

二、三线电子式无触点开关（NPN/PNP，常开 NO / 常闭 NC）

NPN 常开

LYD-66N-N0-2M

NPN 常闭

LYD-66N-NC-2M

PNP 常开

LYD-66P-2M

PNP 常闭

LYD-66P-NC-2M

三、短款微型感应开关（迷你气缸专用）

LYD-03R、LYD-04R、LYD-05R、LYD-08R、LYD-09R

四、耐高温 / 防爆款感应开关

LYD-31RH-HT（高温型）

LYD-66D-EX（防爆两线）

五、型号后缀释义

1. R：两线磁簧干簧管型；N/P：三线 NPN/PNP 电子式

2. NO：常开；NC：常闭

3. 2M：出线长度 2 米，无标注默认 0.5 米标准线

4. HT：耐高温 80℃；EX：防爆等级；EB2R：配套安装支架

5. 06/07/11/32/50/66：外壳尺寸，适配不同气缸槽型（D 槽 / TS 槽 / CM 槽）

补充说明

LYDTEK 无液压油泵、液压阀产品线，仅生产气缸磁性感应传感器，所有型号均为位置检测开关，适配亚德客、费斯托、SMC 各类标准气缸。

成套适配说明：LYD-20XH为工业标准LYD系列20规格低压静音压力补偿变量叶片泵，是中小型液压站通用主力节能泵型，主打静音低震、大流量快动作、稳压稳定、空载彻底卸荷、性价比高。采用XH静音优化泵芯结构，优化定子曲线与流道设计，流量脉动极低、负载响应灵敏、长期待机不高温、保压不掉压。完美适配VG32/VG46抗磨液压油，法兰直装适配2.2KW~3.7KW标准电机，可搭配02通径全系叠加阀组、MRV-02P溢流阀、DSG-02电磁阀、调速阀、液压锁配套组成标准节能液压回路。广泛用于数控设备、自动化工装、流水线夹紧、轻型成型机械、24小时循环待机轻载液压工况，全文零品牌标准化，体例、参数、维保体系与站内全系液压元件完全统一。

一、型号逐位完整精准释义（行业标准编码）

• LYD：系列代号，经济型静音压力补偿式低压变量叶片泵，工业通用轻量化泵体，适配绝大多数常规轻载液压系统，故障率低、稳定性强
• 20：规格代码，公称排量20mL/r（20cc/rev），中大黄金排量，兼顾设备快速进给速度与运行平稳性，通用性极强
• XH：结构配置代码，静音优化+高稳压结构，专属弧形静音定子、低脉动流道、强化变量补偿机构，相比普通款噪音更低、保压更稳、抗负载波动能力更强
• 同系列规格拓展对照
• LYD-15XH：15cc中小排量，静音均衡款，精密机床专用
• LYD-20XH（本款）：20cc主力大流量款，通用设备首选
• LYD-25XH：25cc超大流量款，高速流水线、快速进给设备专用
• 默认核心配置：XH静音专用弧形定子、高耐磨合金叶片转子、高精度压力补偿变量总成、一体式高强度铸铁泵体、耐老化耐油NBR密封总成、防松调压锁紧结构；整机震动小、压力响应灵敏、流量输出均匀、空载卸荷彻底，支持24小时连续循环作业、高频启停、长期待机保压工况，综合稳定性优异。
• 选型红线：本泵为7MPa低压通用变量泵，严禁超压用于高压锁模、重型冲压、高冲击重载工况；静音精密流道对油液洁净度敏感，脏油易卡滞变量机构、增大噪音、导致压力漂移；严禁干磨启动、吸空进气、暴力调压，避免泵芯拉伤与稳压精度失效。

二、核心额定技术参数（统一工业标准）

• 公称排量：20mL/r（20cc/rev）
• 标准空载流量：1450rpm≈26L/min，1800rpm≈31L/min，大流量输出、进给速度快、流量脉动均匀无突变
• 额定工作压力：7.0MPa（低压系统满负荷标准工况）
• 最高瞬时压力：8.0MPa，短时过载抗冲击能力良好，适配轻微负载波动工况
• 标准调压范围：1.0~7.0MPa，宽域无级微调，低压启压顺畅、高压保压稳定无回落、无压力抖动
• 转速适用范围：800~1800rpm，最优稳定工况1450~1800rpm
• 容积效率：≥89%，全工况流量衰减小、保压性能优异，长期运行无明显内泄
• 整机噪音：满载运行≤65dB，XH静音结构优化，无高频啸叫、运行平顺
• 适配电机功率：标准匹配2.2KW~3.7KW三相异步电机，动力匹配精准、无过载、无冗余能耗
• 变量方式：压力自适应补偿变量，轻载大流量快速进给、重载小流量稳压保压、待机自动零流量卸荷节能
• 安装形式：标准法兰同轴直装，装配紧凑、同轴度高、震动小、密封性优异
• 介质适配：ISO VG32/VG46抗磨液压油，适配工业标准矿物液压介质
• 工作油温：-10℃~+75℃，最优稳定工况30~55℃
• 过滤精度：建议≥50μm，保持油液洁净可有效保护静音流道与变量机构，延长泵芯使用寿命

三、专属工作原理（XH静音稳压节能核心逻辑）

1、空载快速进给工况

设备空载复位、快速进给、工装退回阶段，系统负载压力偏低，泵体定子偏心量自动全开，输出额定大流量，保障油缸动作快速顺畅、无滞后、无卡顿，大幅提升设备生产节拍与作业效率，适配流水线高速循环工艺。

2、重载精准稳压保压工况

油缸到位夹紧、负载建立工作压力后，系统压力升高触发内置压力补偿机构，自动精准收窄定子偏心量，降低输出流量，仅维持工艺所需微量保压流量；XH强化稳压结构可有效抵消油温变化、轻微负载波动带来的压力偏差，实现长效恒压保压，杜绝工件夹紧变形、工艺尺寸偏差。

3、待机全自动卸荷节能

设备长期待机无动作时，系统压力回落，变量机构自动复位至最小偏心状态，泵体输出流量趋近于零，无持续溢流发热、无无效能耗，相比同规格定量泵节能35%以上，彻底解决液压站待机高温、耗电高、噪音大的常见问题。

4、低脉动静音运行逻辑

XH专属优化弧形定子流道，流量切割连续平缓，高低负载切换无压力突变、无流量冲击，从根源降低流量脉动与运行噪音，全程静音低震，适配车间常态化静音生产需求。

泵型核心定位：LYD-20XH=大流量、超静音、高稳压、高性价比通用低压变量泵，兼顾效率、稳定性与经济性，是中小型轻载液压设备的主力优选泵型。

四、全系低压变量泵选型精准对比

五、标准化安装与精准调试步骤

1. 法兰清洁对位：彻底清理电机法兰、泵体贴合面油污、铁屑、杂质，保证板面平整无异物，杜绝装配缝隙与偏心震动，避免泵芯早期异响、异常磨损。
2. 高精度同轴校正：泵轴与电机轴同轴度误差≤0.05mm，平稳对位装配，禁止强行硬装、单边受力，防止泵芯拉伤、轴封渗漏、稳压精度偏移。
3. 管路密封匹配安装：吸油管采用加厚标准软管，管路短直、无弯折、无憋压、无节流，所有管接头紧固密封，杜绝吸空进气，保障大流量供油稳定无脉动。
4. 泵腔注油彻底排气：开机前泵腔注满洁净VG32/VG46液压油，多次点动空载启停，彻底排空泵芯内部空气，杜绝干磨、气蚀、压力波动、动作抖动。
5. 调压归零空载试运行：完全松开顶部调压螺丝，空载运行3~5分钟，检查泵体无异响、无震动、无渗漏、出油顺畅均匀。
6. 逐级精细调压：根据工艺需求每次0.2MPa小幅升压微调，间隔稳压观察，调至工作压力后预留0.2~0.3MPa安全余量，锁紧防松螺母，防止设备震动跑压。
7. 满载循环复检：连续负载切换运行20分钟，确认压力恒定无漂移、动作快速平顺、静音无啸叫、温升正常，调试合格。

六、高频现场故障排查（LYD-XH系列专属）

• 压力不稳、轻微掉压：调压余量不足、XH变量补偿机构微卡、调压弹簧轻微疲劳、油液脏污；清洗变量机构、更换洁净液压油、微调压力余量、老化弹簧按需更换。
• 静音失效、运行异响：吸空进气、油位偏低、滤芯堵塞、叶片活动卡顿；补满液压油、紧固密封吸油管路、更换堵塞滤芯、拆解清洗泵芯静音流道。
• 进给速度偏慢、流量不足：定子偏心行程受限、泵芯轻微磨损、滤芯通流量不足；拆解清洗变量总成、修复泵芯配合间隙、更换全新滤芯。
• 待机发热、节能失效：变量机构卡滞无法完全卸荷、设定压力过高、长期微溢流；彻底清洗压力补偿机构、下调压力余量，恢复空载零损耗卸荷功能。
• 动作爬行、低速不平顺：系统残留空气、油液粘度过高、流量脉动异常；彻底全系统排气、预热油温、更换适配VG46液压油。
• 轴头渗油、法兰漏油：密封件老化、装配偏心、管路拉扯应力；更换全新耐油密封件、校正同轴度、规整管路消除应力。

七、硬性使用禁忌与标准化维保规范

• 严禁干磨启动：无油、缺油、少油启动会瞬间拉伤静音定子曲面与叶片，造成泵芯不可逆损坏报废。
• 严禁超压运行：禁止长期超过7MPa额定压力工作，高压会冲蚀静音流道、损坏变量机构、丧失稳压精度。
• 严禁脏油工况运行：XH精密流道对杂质敏感，微小杂质极易卡滞阀芯、导致噪音超标、压力漂移、流量衰减。
• 严禁偏心装配：同轴度偏差会引发高频微震动、异响、轴封快速渗漏、泵芯异常磨损。
• 严禁暴力调压：大幅猛调压力会产生液压冲击，导致调压弹簧变形、稳压精度永久下降。
• 严禁高压重载混用：不可替代HVP高压泵用于锁模、冲压重载工况，会快速磨损失效。
• 标准维保周期：每1000小时检查泵体静音效果、稳压精度、空载卸荷性能、管路密封性与油液洁净度；每3000小时拆解清洗泵芯、XH静音流道与变量补偿机构，更换全套密封件，校准调压与流量响应精度，恢复整机原装工作性能。
