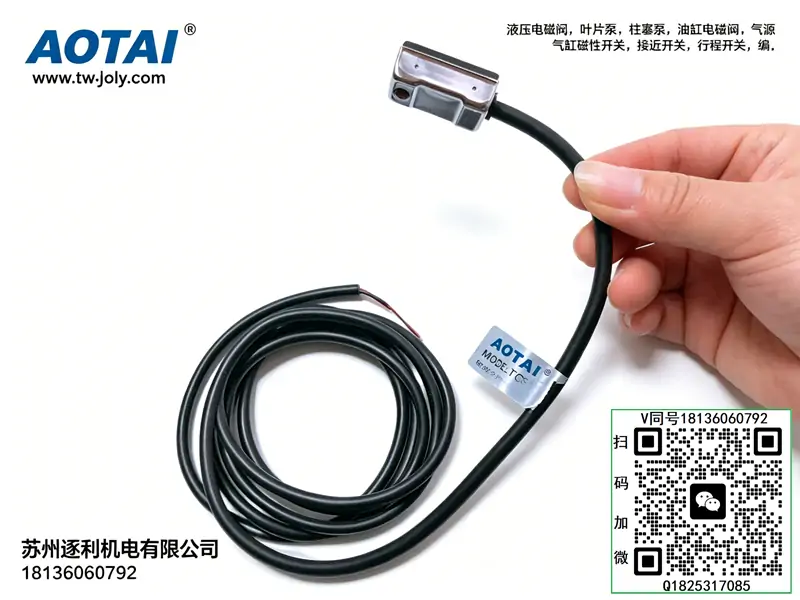

AOTAI磁性开关C D-Z73 D-A73气缸感应开关 气运元件 配件
AOTAI（磁性开关 全型号汇总文档
品牌：AOTAI（气动传感器品牌）
产品类型：气缸磁性开关、磁感应传感器、气动位置开关
适用：气动气缸（替代亚德客 CS1、SMC D 系列）
---
一、主力系列：TCS1 系列（最完整、最全）
1）TCS1 标准两线磁簧型（通用款）
- TCS1-F —— 通用型（最常用）
- TCS1-U —— U 型槽气缸专用
- TCS1-J —— J 型槽 / 薄型气缸
- TCS1-S —— 短款 / 窄槽专用
- TCS1-G —— 长距离 / 耐高温型
- TCS1-M —— 埋入式 / 小型气缸用
2）TCS1 三线电子式（NPN/PNP 无触点）
- TCS1-FN —— NPN 常开
- TCS1-FP —— PNP 常开
- TCS1-JN —— NPN（J 槽）
- TCS1-JP —— PNP（J 槽）
- TCS1-UN —— NPN（U 槽）
- TCS1-UP —— PNP（U 槽）
3）TCS1 特殊功能型
- TCS1-FL —— 带 LED 指示灯
- TCS1-FH —— 高温型（-20℃～+80℃）
- TCS1-FW —— 防水型（IP67）
- TCS1-FD —— 延时型（0.5–5s 可调）
---
二、兼容 SMC 系列（AOTAI 替代型号）
- AOTAI D-A73
- AOTAI D-Z73
- AOTAI D-A93
- AOTAI D-C73
---
三、兼容亚德客 CS1 系列（AOTAI 同规格型号）
- AOTAI CS1-F
- AOTAI CS1-U
- AOTAI CS1-J
- AOTAI CS1-S
- AOTAI CS1-G
- AOTAI CS1-M
---
四、AOTAI 通用参数（全系列一致）
- 工作电压：DC 5–30V / AC 5–240V
- 负载电流：≤100mA
- 最大功率：≤10W
- 感应距离：1–7mm
- 输出形式：两线磁簧 / 三线 NPN/PNP
- 防护等级：IP65（标准）、IP67（防水款）
- 接线方式：2 线 / 3 线、LED 指示
---
五、型号命名规则（AOTAI）
- TCS1：系列代号（气缸磁性开关）
- F/U/J/S/G/M：安装槽型
- N/P：输出类型（NPN/PNP）
- L/H/W/D：功能（灯 / 高温 / 防水 / 延时）
一、型号释义
- D：SMC标准D系列气缸磁性感应开关，工业高端气动检测元件
- C73：C7系列舌簧触点型、绑带式安装规格，适配薄型气缸、小型气缸，出线侧置、带红色LED指示灯
二、核心参数
- 产品类型：磁簧管式（干簧管）有触点磁性开关（SMC原装标准款）
- 输出形式：二线制、常开型（NO）无源触点输出
- 工作电压：DC/AC 5～240V 宽电压通用
- 适用负载电流：5～40mA，最大负载电流：50mA
- 最大触点容量：10W
- 内部压降：≤2.4V，信号损耗极低
- 响应时间：≤1.2ms，动作响应快速稳定
- 有效感应距离：标准适配SMC气缸磁环感应区间，定位精准
- 工作温度：-10℃～+60℃
- 防护等级：IP67，防尘、防水溅、耐油污，适配工业恶劣工况
- 状态指示：红色LED导通指示灯，到位亮起，调试检修直观便捷
- 抗冲击性能：300m/s²，抗震动、抗冲击能力优异
- 机械寿命：≥500万次，长期高频运行稳定可靠
- 出线规格：标准0.5m线材，可定制3m、5m加长耐油PVC线缆
- 适配气缸：SDA、CQ2B、TN、CDA1、CDBA1等SMC及国产通用薄型、小型气缸
- 安装方式：绑带环箍式安装，无卡槽限制，适配光滑缸壁、无槽气缸
三、工作原理
D-C73为高精度舌簧感应式磁性开关，依靠气缸活塞内置永久磁环完成信号触发。气缸活塞往复运动时，磁环随活塞同步移动，当磁环进入开关有效感应区域，内部磁簧触点受磁场作用吸合导通，LED指示灯点亮，向PLC、继电器输出到位开关信号；当活塞离开感应位置，磁场消失，内部触点自动断开，信号随即切断。采用非接触式感应结构，无机械摩擦损耗，可精准检测气缸伸出、缩回到位状态，实现气动设备自动化限位、顺序控制与工位互锁。
四、产品特点
- 无槽通用安装：绑带式环箍安装，无需气缸自带卡槽，适配各类光滑外壁小型、薄型气缸，通用性极强
- 低损耗高稳定：内部压降极低，信号传输损耗小，适配精密低压工控检测回路
- 宽压全域适配：交直流5-240V通用，兼容DC24V工控系统与常规交流控制回路
- 高抗振耐冲击：专业工业级抗振结构，耐受设备高频震动与瞬时冲击，不易故障
- IP67高防护：防尘、防水、耐油污，可长期运行于车间潮湿、粉尘、多油污恶劣环境
- 超长使用寿命：非接触感应工作模式，无物理磨损，高频启停工况下故障率极低
五、典型应用
薄型气缸、小型无槽气缸限位到位检测、SMC全系配套气动设备信号反馈、精密电子自动化设备气动夹紧机构、轻工非标自动化顺序动作控制、狭小空间无卡槽气缸位置检测、PLC开关量信号采集、卡扣式开关无法适配场景的替代检测方案。
六、使用注意事项
- 负载电流严格控制在50mA以内，禁止超负载使用，严禁直接驱动大功率电磁阀、电机，需搭配中间继电器转接。
- 安装位置远离变频器、大功率电机、电磁铁等强磁场设备，避免外部磁场干扰造成误触发。
- 信号线与动力电缆分开布线，规避电磁干扰，保障信号长期稳定无漂移。
- 二线制无正负极区分，接线需压接牢固，避免虚接、松动导致信号断续、丢失。
- 绑带安装需松紧适度，过松易震动移位，过紧易挤压损坏开关壳体，调试后固定牢靠。
- 严禁长期浸泡在油水、腐蚀性液体中，防止线材老化、壳体破损，缩短使用寿命。
- 避免超温工况运行，超出-10℃～+60℃温度区间会导致感应精度下降、触点失效。
七、常见故障及排查
- 气缸到位无信号、灯不亮：绑带松动开关移位、感应位置偏移、活塞磁环失磁/脱落、内部触点损坏；重新紧固绑带、校准感应点位，检查更换磁环或开关本体。
- 信号时通时断、不稳定：设备震动剧烈、绑带未锁紧、磁环磁力衰减；重新收紧固定绑带，加固开关位置，检测磁环性能。
- 未到位误触发信号：周边存在强磁场干扰、感应点位偏移；远离干扰源，重新校准感应位置。
- 指示灯损坏但信号正常：仅LED指示灯故障，不影响核心感应功能，可正常使用或更换新品。
- 线路破损、短路断路：线材长期拉扯、磨损老化；规范布线并做好防护，及时更换损坏线材。
