ATDVAG气缸磁性开关传感器CS1-J-F-U-G二线NPN三线D-A93-z73 CMSG
ATDVAG（气动磁性开关 / 传感器）完整型号整理
一、核心系列：CS1 磁性开关（全型号）
1）标准二线（磁簧，最常用）
- CS1-F：通用型，DC/AC 5–240V，100mA，10W
- CS1-U：U 型槽气缸用（亚德客通用）

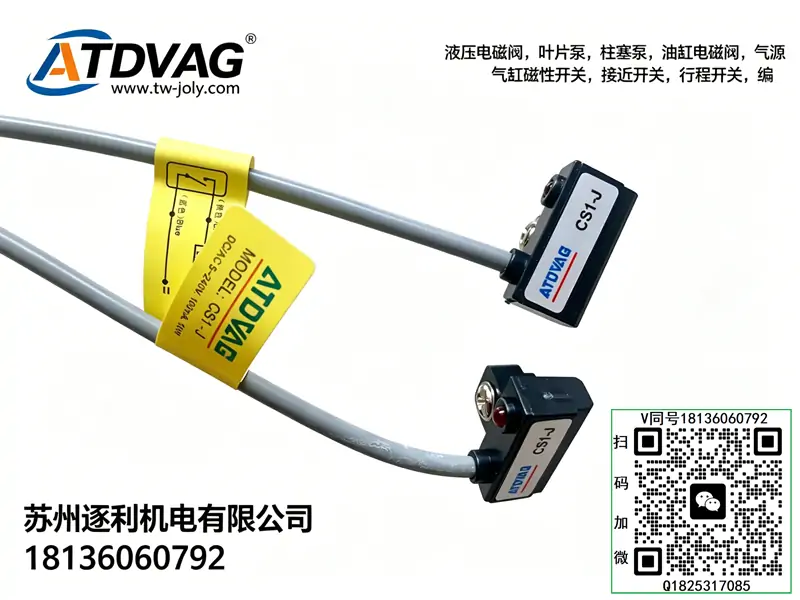

- CS1-J：J 型槽 / 薄型气缸用
- CS1-S：短款 / 窄型槽专用
- CS1-G：耐高温 / 通用长距离型
- CS1-M：埋入式 / 小型气缸用
2）三线电子式（NPN/PNP，无触点）
- CS1-FN：NPN 常开
- CS1-FP：PNP 常开
- CS1-JN：NPN 常开（J 槽）
- CS1-JP：PNP 常开（J 槽）
- CS1-UN：NPN 常开（U 槽）
- CS1-UP：PNP 常开（U 槽）
3）特殊功能型号
- CS1-FL：带 LED 指示灯
- CS1-FH：高温型（-20℃～+80℃）
- CS1-FW：防水型（IP67）
- CS1-FD：延时型（0.5–5s 可调）
---
二、型号命名规则（一眼看懂）
- CS1：系列代号（气缸磁性开关）
- F/U/J/S/G/M：安装槽型 / 用途
- N/P：输出类型（NPN/PNP，三线）
- L/H/W/D：功能后缀（灯 / 高温 / 防水 / 延时）
---
三、关键参数（全系列通用）
- 电压：DC 5–30V / AC 5–240V
- 电流：≤100mA
- 功率：≤10W
- 感应距离：1–7mm
- 输出：二线磁簧 / 三线 NPN/PNP
- 防护：IP65（标准）/ IP67（防水款）
一、型号释义
- CSI：通用气动气缸磁簧式磁性感应开关系列，适配市面绝大多数标准气动气缸
- F：卡槽固定式（T型槽专用），适配 SC、SU、SI 等带标准T型沟槽的拉杆气缸，安装卡位牢固、不易脱落
二、核心参数
- 产品类型：磁簧管式（干簧管）有触点磁性开关
- 输出形式：二线制、常开型（NO）
- 工作电压：DC/AC 5～240V 宽电压通用
- 最大负载电流：100mA
- 最大触点容量：10W
- 响应时间：≤1ms，感应响应极速无延迟
- 感应距离：标准有效感应距离 10mm
- 工作温度：-10℃～+70℃
- 防护等级：IP67（防尘、防水溅、耐油污）
- 状态指示：红色LED导通指示灯，工作状态直观可见
- 机械寿命：≥500万次，长期高频工作稳定耐用
- 出线规格：标准耐油PVC线材，常规线长1m/2m可选
- 适配气缸：SC、SU、SI、MB、MAL 等所有带磁环T型槽标准气缸
三、工作原理
CSI-F 内部内置精密磁簧感应触点，依靠气缸活塞内置永久磁环触发信号。当气缸活塞移动至开关感应区域，磁环产生的磁场吸附内部簧片触点吸合，开关导通、LED指示灯亮起，向PLC、继电器输出到位信号；当活塞离开感应位置，磁场消失，触点自动断开，信号切断。全程非接触式感应，无机械磨损，精准反馈气缸伸出、缩回到位状态，实现气动设备自动化顺序控制。
四、产品特点
- 宽压通用适配：交直流5-240V通用，完美匹配工业24V工控系统及常规交流控制回路
- 卡槽固定稳固：F型专用T型槽卡位安装，贴合气缸沟槽，设备震动不易移位、不掉落
- 超高防护性能：IP67防尘防水耐油污，适配车间潮湿、粉尘、多油污恶劣工况
- 超长使用寿命：非接触感应结构，无物理磨损，可长期高频启停工作
- 响应灵敏稳定：毫秒级响应速度，信号反馈无滞后，适配高速自动化气动动作
- 安装调试便捷：可在气缸沟槽内任意滑动调节感应位置，定位精准、调试简单
五、典型应用
各类气动气缸限位到位检测、自动化流水线气动工位信号反馈、机床及木工机械气动夹紧松开控制、轻工自动化设备顺序动作互锁、PLC信号采集、替代传统机械式行程开关。
六、使用注意事项
- 负载电流严禁超过100mA，禁止直接驱动大功率电磁阀、电机，需搭配中间继电器转接使用
- 安装远离变频器、大功率电机等强磁场设备，避免磁场干扰导致误触发
- 布线避开动力电缆，分开走线，减少电磁干扰，保证信号稳定
- 二线制无正负极区分，接线需压紧牢固，防止虚接、断信号
- 禁止长期浸泡在腐蚀性液体、油水混合物中，避免外壳及线材老化损坏
- 调节好感应位置后务必卡紧固定，防止设备震动造成开关移位、信号丢失
七、常见故障及排查
- 气缸到位无信号、灯不亮：开关松动移位、活塞磁环失磁/脱落、内部触点损坏；重新固定开关，检查或更换磁环、开关
- 信号断断续续、时通时断：设备震动大、开关未卡紧、磁环磁力衰减；加固开关安装位置，检测磁环性能
- 未到位误触发信号：周边强磁场干扰、感应位置偏移；远离干扰源，重新校准感应点位
- 指示灯损坏不亮但信号正常：仅指示灯故障，不影响核心感应功能，可正常使用或更换新品
- 线材老化破损、短路断路：线路长期拉扯磨损；更换线材，规范布线并做好防护固定
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/kg/1136.html
