ATDVAG磁性开关CS1-F/CS1-U/CS1-G/CS1-J/CS1-S/CS1M感应器
ATDVAG（气动磁性开关 / 传感器）完整型号整理
一、核心系列：CS1 磁性开关（全型号）
1）标准二线（磁簧，最常用）
- CS1-F：通用型，DC/AC 5–240V，100mA，10W
- CS1-U：U 型槽气缸用（亚德客通用）

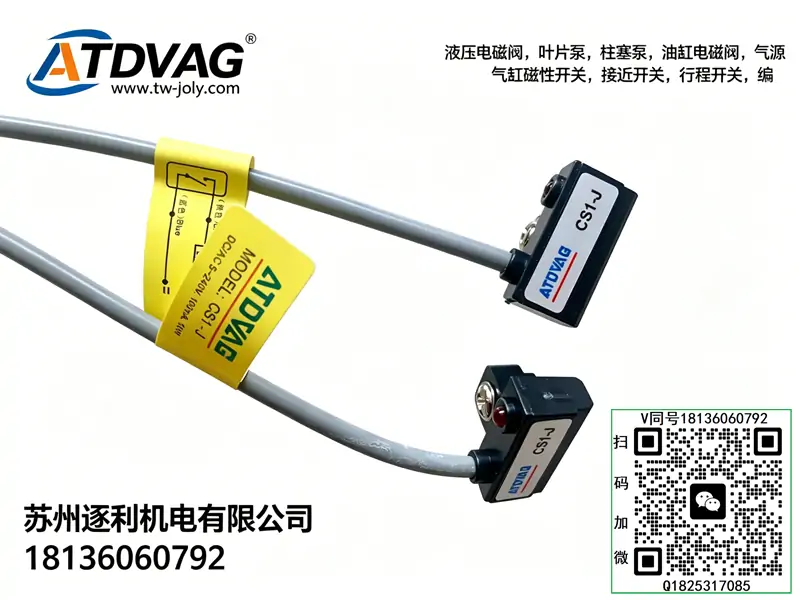

- CS1-J：J 型槽 / 薄型气缸用
- CS1-S：短款 / 窄型槽专用
- CS1-G：耐高温 / 通用长距离型
- CS1-M：埋入式 / 小型气缸用
2）三线电子式（NPN/PNP，无触点）
- CS1-FN：NPN 常开
- CS1-FP：PNP 常开
- CS1-JN：NPN 常开（J 槽）
- CS1-JP：PNP 常开（J 槽）
- CS1-UN：NPN 常开（U 槽）
- CS1-UP：PNP 常开（U 槽）
3）特殊功能型号
- CS1-FL：带 LED 指示灯
- CS1-FH：高温型（-20℃～+80℃）
- CS1-FW：防水型（IP67）
- CS1-FD：延时型（0.5–5s 可调）
---
二、型号命名规则（一眼看懂）
- CS1：系列代号（气缸磁性开关）
- F/U/J/S/G/M：安装槽型 / 用途
- N/P：输出类型（NPN/PNP，三线）
- L/H/W/D：功能后缀（灯 / 高温 / 防水 / 延时）
---
三、关键参数（全系列通用）
- 电压：DC 5–30V / AC 5–240V
- 电流：≤100mA
- 功率：≤10W
- 感应距离：1–7mm
- 输出：二线磁簧 / 三线 NPN/PNP
- 防护：IP65（标准）/ IP67（防水款）
一、型号释义
- CS1：亚德客通用CS1系列气缸磁簧式磁性感应开关，气动自动化标准检测元件
- G：窄槽卡扣式安装规格，适配圆形迷你气缸、小沟槽气缸专用安装结构，体积小巧、适配微型气动缸体
二、核心参数
- 产品类型：磁簧管式（干簧管）有触点磁性开关
- 输出形式：二线制、常开型（NO），无源触点输出
- 工作电压：DC/AC 5～240V 宽电压通用，适配全工控电压体系
- 最大负载电流：100mA
- 最大触点容量：10W
- 感应灵敏度：60～75Gs，感应精准、抗干扰性强
- 最高响应频率：200Hz，适配高频往复气动动作
- 响应时间：≤1ms，信号反馈无延迟
- 有效感应距离：10mm
- 工作温度：-10℃～+70℃
- 防护等级：IP67，防尘、防水溅、耐工业油污
- 状态指示：红色LED导通指示灯，工作状态直观可视
- 机械寿命：≥500万次，长期连续运行稳定耐用
- 出线规格：耐油阻燃PVC线材，标准线长1m/2m可选
- 适配气缸：MA、MAL、MI、PB 等迷你圆形气缸、小沟槽专用气缸
三、工作原理
CS1-G采用传统磁簧管感应结构，依靠气缸活塞内置永久磁环触发信号。气缸活塞随动作移动，当活塞磁环靠近开关感应区域时，磁场作用于内部磁簧触点，触点吸合导通，LED指示灯亮起，向PLC、继电器输出到位开关信号；当活塞离开感应位置，磁场消失，内部触点自动断开，信号随即切断。全程非接触式感应，无机械摩擦损耗，可精准检测气缸伸出、缩回限位状态，实现气动设备自动化顺序控制与互锁保护。
四、产品特点
- 窄体小巧适配：G型窄槽卡扣设计，体积紧凑，专为迷你圆形气缸、小型沟槽气缸设计，不占用安装空间
- 宽压全域适配：交直流5-240V通用，兼容DC24V工控系统与常规交流控制回路，通用性极强
- 高防护耐工况：IP67防护等级，可适应车间粉尘、潮湿、油污等恶劣工业环境
- 超长使用寿命：非接触感应工作方式，无物理磨损，可长期高频启停运行
- 感应精准稳定：固定灵敏度匹配标准气缸磁环，信号稳定，无乱触发、无信号漂移
- 安装调试便捷：卡扣式拆装结构，可自由滑动调节感应点位，调试简单、固定牢固
五、典型应用
迷你气缸、圆形气缸限位到位检测、小型自动化设备气动工位信号反馈、轻工、电子、非标自动化气动夹紧机构、微型气动执行元件顺序动作控制、PLC开关量信号采集、替代小型机械行程开关。
六、使用注意事项
- 负载电流不得超过100mA，禁止直接驱动大功率电磁阀、电机等负载，需搭配中间继电器转接使用
- 安装位置远离变频器、大功率电机、电磁铁等强磁场设备，避免外部磁场干扰造成误触发
- 布线时与动力电缆分开走线，规避电磁干扰，保障信号长期稳定
- 二线制无正负极区分，接线需压接牢固，避免虚接、松动导致信号断续
- 严禁长期浸泡在油水、腐蚀性液体中，防止线材老化、外壳损坏
- 调试完成后锁紧卡扣，避免设备震动导致开关移位、信号丢失
七、常见故障及排查
- 气缸到位无信号、指示灯不亮：开关移位松动、活塞磁环失磁/脱落、内部触点损坏；重新固定开关，检查更换磁环或开关本体
- 信号时通时断、不稳定：设备震动剧烈、开关卡扣未锁紧、磁环磁力衰减；加固开关安装位置，检测磁环性能
- 未到位误触发信号：周边存在强磁场干扰、感应点位偏移；远离干扰源，重新校准感应位置
- 指示灯损坏但信号正常：仅指示灯故障，不影响核心感应功能，可正常使用或更换新品
- 线路破损、短路断路：线材长期拉扯、磨损老化；规范布线并做好防护，更换损坏线材
