ATDVAG气缸两线电子式感应磁性开关 CMS/DMSJ/G/E/U/F/H/-020

ATDVAG（气动磁性开关 / 传感器）完整型号整理

一、核心系列：CS1 磁性开关（全型号）

1）标准二线（磁簧，最常用）

- CS1-F：通用型，DC/AC 5–240V，100mA，10W

- CS1-U：U 型槽气缸用

- CS1-J：J 型槽 / 薄型气缸用

- CS1-S：短款 / 窄型槽专用

- CS1-G：耐高温 / 通用长距离型

- CS1-M：埋入式 / 小型气缸用

2）三线电子式（NPN/PNP，无触点）

- CS1-FN：NPN 常开

- CS1-FP：PNP 常开

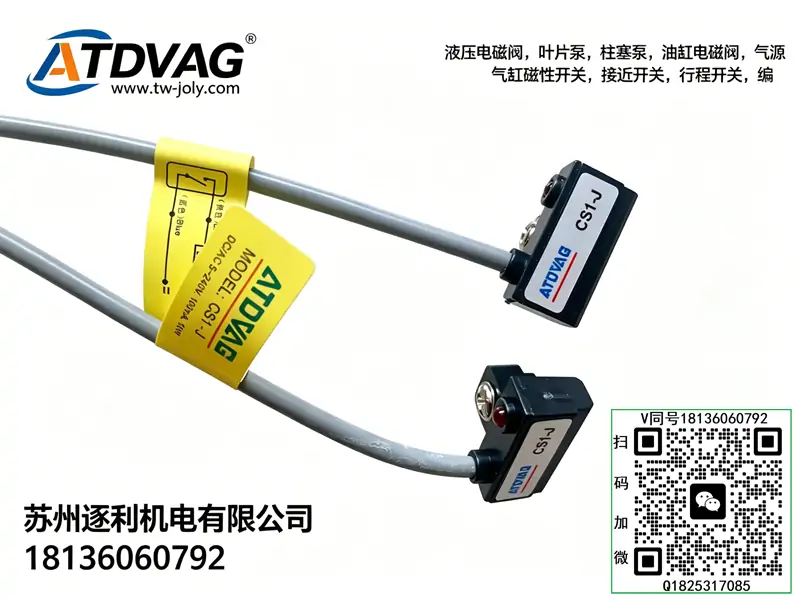

- CS1-JN：NPN 常开（J 槽）

- CS1-JP：PNP 常开（J 槽）

- CS1-UN：NPN 常开（U 槽）

- CS1-UP：PNP 常开（U 槽）

3）特殊功能型号

- CS1-FL：带 LED 指示灯

- CS1-FH：高温型（-20℃～+80℃）

- CS1-FW：防水型（IP67）

- CS1-FD：延时型（0.5–5s 可调）

---

二、型号命名规则（一眼看懂）

- CS1：系列代号（气缸磁性开关）

- F/U/J/S/G/M：安装槽型 / 用途

- N/P：输出类型（NPN/PNP，三线）

- L/H/W/D：功能后缀（灯 / 高温 / 防水 / 延时）

---

三、关键参数（全系列通用）

- 电压：DC 5–30V / AC 5–240V

- 电流：≤100mA

- 功率：≤10W

- 感应距离：1–7mm

- 输出：二线磁簧 / 三线 NPN/PNP

- 防护：IP65（标准）/ IP67（防水款）

一、型号释义（以 CMSG-020 为例）

• CMS：系列名 = 磁簧管式（有触点）磁性开关
• G：外形代码（G 型 / 标准细长型）
• 020：线长 2m（030=3m）

二、核心参数（二线制通用型）

• 感应方式：磁簧管（干簧管）、有触点
• 工作电压：5～240V AC/DC 宽电压
• 输出形式：二线制、常开（NO）
• 最大电流：100mA
• 触点容量：10W（max）
• 指示灯：红色 LED（导通亮）
• 防护等级：IP67
• 环境温度：-10℃～+70℃
• 出线：φ4.0 PVC 耐油线，标准 2m
• 适配气缸：SC、SU、MAL、MB 等带磁环气缸

三、工作原理

和 CS1‑U 类似，内部为磁簧管：

1. 气缸活塞磁环靠近 → 簧片吸合 → 导通、LED 亮
2. 磁环离开 → 簧片断开 → 信号切断 用于气缸到位 / 限位检测，给 PLC / 继电器信号。

四、CMS 与 CS1‑U 区别（快速对比）

• CMS：亚德客原厂，磁簧式、二线宽电压（5–240V AC/DC），外壳细长型，IP67
• CS1‑U：亚德客型通用款，支架安装，参数接近，价格更亲民

五、产品特点

1. 交直流通用：5–240V AC/DC，工控直接用
2. 非接触、长寿命：无机械磨损，寿命可达500 万次 +
3. IP67 防水防尘：潮湿、油污、粉尘环境稳定
4. LED 直观指示：调试检修方便
5. 抗振抗冲击：适合自动化线、机床等振动场景

六、典型应用

• 气缸伸出 / 缩回到位检测、限位反馈
• 自动化流水线互锁、顺序控制
• 机床、木工机械、轻工设备气动夹紧 / 松开
• PLC、继电器信号采集，替代机械行程开关

七、使用注意

1. 负载 ≤100mA，不可直接驱大功率电磁阀，建议加中间继电器
2. 远离强磁场、变频器、大电机，防误触发
3. 二线无正负极，但接线务必牢固
4. 避免长期浸泡油 / 腐蚀性液体

八、常见故障

• 不到位：开关移位、磁环失磁、触点损坏 → 重固定、换磁环 / 开关
• 时通时断：震动大、固定不牢 → 加固
• 误触发：强磁场干扰、位置偏 → 远离干扰、重校准
