ATDVAG磁性开关CS1-U-M-F-J二线三线D-A93-c73-z73气缸接近传感器
ATDVAG（气动磁性开关 / 传感器）完整型号整理
一、核心系列：CS1 磁性开关（全型号）
1）标准二线（磁簧，最常用）
- CS1-F：通用型，DC/AC 5–240V，100mA，10W
- CS1-U：U 型槽气缸用（亚德客通用）

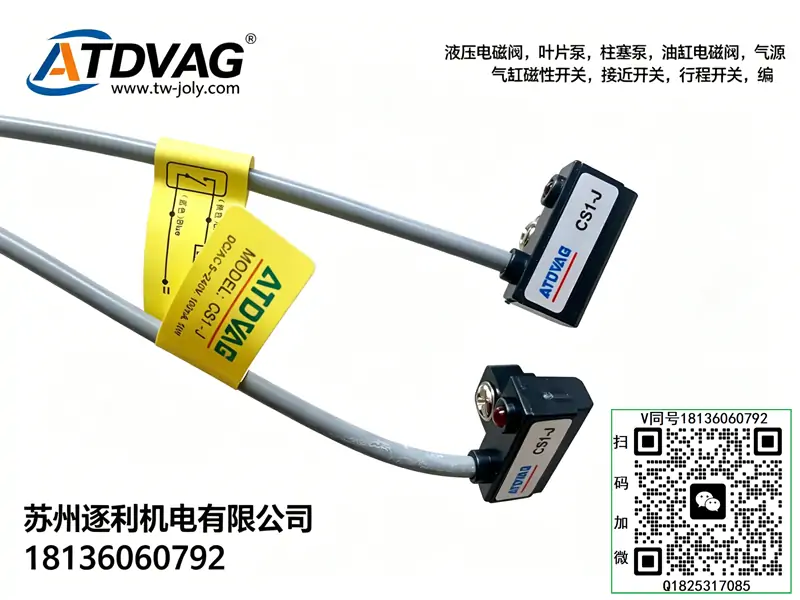

- CS1-J：J 型槽 / 薄型气缸用
- CS1-S：短款 / 窄型槽专用
- CS1-G：耐高温 / 通用长距离型
- CS1-M：埋入式 / 小型气缸用
2）三线电子式（NPN/PNP，无触点）
- CS1-FN：NPN 常开
- CS1-FP：PNP 常开
- CS1-JN：NPN 常开（J 槽）
- CS1-JP：PNP 常开（J 槽）
- CS1-UN：NPN 常开（U 槽）
- CS1-UP：PNP 常开（U 槽）
3）特殊功能型号
- CS1-FL：带 LED 指示灯
- CS1-FH：高温型（-20℃～+80℃）
- CS1-FW：防水型（IP67）
- CS1-FD：延时型（0.5–5s 可调）
---
二、型号命名规则（一眼看懂）
- CS1：系列代号（气缸磁性开关）
- F/U/J/S/G/M：安装槽型 / 用途
- N/P：输出类型（NPN/PNP，三线）
- L/H/W/D：功能后缀（灯 / 高温 / 防水 / 延时）
---
三、关键参数（全系列通用）
- 电压：DC 5–30V / AC 5–240V
- 电流：≤100mA
- 功率：≤10W
- 感应距离：1–7mm
- 输出：二线磁簧 / 三线 NPN/PNP
- 防护：IP65（标准）/ IP67（防水款）
下面直接给你整理好一份可复制保存的 CS1‑U 磁性开关 技术文档，格式跟前面 D‑A93 统一。
CS1‑U 磁性开关 技术文档
一、型号释义
- CS1：气缸磁性开关系列
- U：安装方式为支架式安装，适配 SC、SU、MAL、MB 等标准拉杆气缸、圆形气缸
二、核心参数
- 产品类型：气缸磁感应开关（磁簧管 / 干簧管型）
- 输出方式：二线制、常开（NO）、有接点触点输出
- 工作电压：DC/AC 5～240V 宽电压通用
- 最大开关电流：100mA
- 触点容量：10W（max）
- 指示灯：红色 LED（导通亮）
- 感应灵敏度：60～75Gs
- 响应频率：最高 200Hz
- 防护等级：IP67（防尘、防溅水、可短时浸水）
- 耐震动：9G；耐冲击：30G
- 工作温度：-10℃～+70℃
- 出线规格：φ4.0 灰色耐油 PVC 2 芯线，标准长 1m/2m
- 适用气缸：SC、SU、SI、MB、MA、MAL 等主流拉杆缸、迷你缸
三、工作原理
CS1‑U 内部为 \\ 磁簧管（干簧管）\\ 结构：
- 气缸活塞带磁环，随活塞移动。
- 磁环靠近开关时，磁场使内部簧片磁化吸合 → 触点导通，LED 亮，输出开关信号。
- 磁环离开后，磁场消失 → 触点断开，信号切断。 用于检测气缸伸出 / 缩回到位，给 PLC、继电器提供位置反馈信号。
四、产品特点
- 宽电压通用：5～240V AC/DC，工控系统直接用。
- 非接触感应：无机械磨损，寿命长（可达 500 万次以上）。
- IP67 防护：粉尘、潮湿、油污环境稳定可用。
- 支架式安装：配 PAC/PI/PM 支架，位置可调，拆装方便。
- LED 指示：通电 / 导通状态一目了然，便于调试。
- 抗振抗冲击：适合机床、自动化线等振动大场合。
五、典型应用
- 气缸到位检测、限位信号反馈
- 自动化流水线气动工位互锁、顺序控制
- 机床、木工机械、轻工设备气动夹紧 / 松开控制
- PLC、继电器信号采集，替代机械行程开关
六、使用注意事项
- 负载电流≤100mA，不要直接驱动大功率电磁阀，建议加中间继电器。
- 安装远离强磁场、变频器、大电机，防止误触发。
- 布线避免与动力线同槽，减少干扰。
- 二线无正负极之分，但接线必须牢固，防止虚接。
- 避免长期浸泡在油 / 腐蚀性液体中，防止老化失效。
七、常见故障及排查
- 气缸到位不输出信号：开关松动移位、磁环脱落 / 失磁、内部触点损坏 → 重新固定、检查磁环、更换开关。
- 信号时有时断：震动大、安装不牢、磁环磁力弱 → 加固开关、检查磁环。
- 未到位误触发：靠近强磁场、安装位置偏差 → 远离干扰源、重新校准位置。
- LED 不亮但有信号：指示灯损坏，不影响使用，可继续用或更换。
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/kg/1134.html
