ATDVAG磁性开关/磁感应开关D-A93/D-A73/D-C73/D-Z73气缸传感器
ATDVAG（气动磁性开关 / 传感器）完整型号整理
一、核心系列：CS1 磁性开关（全型号）
1）标准二线（磁簧，最常用）
- CS1-F：通用型，DC/AC 5–240V，100mA，10W
- CS1-U：U 型槽气缸用（亚德客通用）

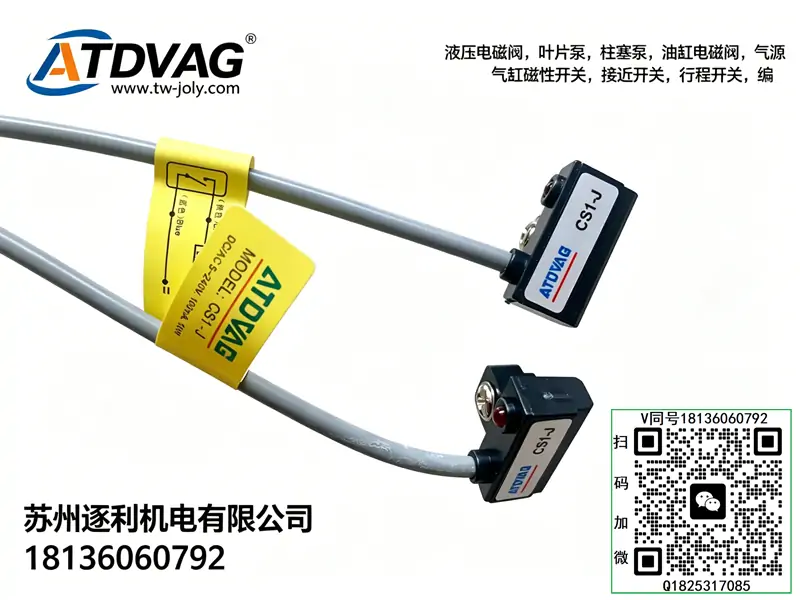

- CS1-J：J 型槽 / 薄型气缸用
- CS1-S：短款 / 窄型槽专用
- CS1-G：耐高温 / 通用长距离型
- CS1-M：埋入式 / 小型气缸用
2）三线电子式（NPN/PNP，无触点）
- CS1-FN：NPN 常开
- CS1-FP：PNP 常开
- CS1-JN：NPN 常开（J 槽）
- CS1-JP：PNP 常开（J 槽）
- CS1-UN：NPN 常开（U 槽）
- CS1-UP：PNP 常开（U 槽）
3）特殊功能型号
- CS1-FL：带 LED 指示灯
- CS1-FH：高温型（-20℃～+80℃）
- CS1-FW：防水型（IP67）
- CS1-FD：延时型（0.5–5s 可调）
---
二、型号命名规则（一眼看懂）
- CS1：系列代号（气缸磁性开关）
- F/U/J/S/G/M：安装槽型 / 用途
- N/P：输出类型（NPN/PNP，三线）
- L/H/W/D：功能后缀（灯 / 高温 / 防水 / 延时）
---
三、关键参数（全系列通用）
- 电压：DC 5–30V / AC 5–240V
- 电流：≤100mA
- 功率：≤10W
- 感应距离：1–7mm
- 输出：二线磁簧 / 三线 NPN/PNP
- 防护：IP65（标准）/ IP67（防水款）
D-A93 电磁感应开关 技术文档
一、型号释义
- D：气缸专用磁性感应开关系列，气动元件通用型号前缀
- A93：开关规格代码，属于二线式常开型磁性开关，适配标准气缸磁环感应，工业气动主流款
二、核心参数
- 产品类型：气缸磁性感应开关（磁簧式）
- 输出形式：二线常开（NO），无源触点信号
- 工作电压：DC 5～240V / AC 5～240V，宽电压通用
- 最大负载电流：100mA
- 触点容量：10W
- 感应方式：磁感应，配合气缸内置磁环触发
- 动作距离：标准感应行程 5～10mm
- 导线规格：标准出线，线长常规 0.5m/1m/2m（可选）
- 外壳材质：阻燃工程塑料
- 防护等级：IP64，防尘、防溅水，适配车间工况
- 工作温度：-10℃～+60℃
- 安装方式：卡槽式，直接卡装在气缸沟槽内，位置可调
- 适用气缸：SC、SU、SI、MA、MBB 等国标拉杆气缸、迷你气缸
三、工作原理
开关内部内置磁簧触点，气缸活塞带有永久磁环；当活塞移动至感应区域，磁环磁场作用于开关内部簧片，触点吸合导通，向外输出开关信号；活塞离开感应位置后，磁场消失，触点断开，信号切断。以此检测气缸伸出 / 缩回位置，反馈到位信号给 PLC、继电器等控制单元，实现气动回路自动启停、互锁、顺序动作。
四、产品特点
- 宽电压适配：交直流通用，兼容低压 DC24V 工控系统与交流控制回路
- 安装灵活：卡槽固定式，沿气缸滑槽任意调整感应点位，定位便捷
- 响应灵敏：磁簧触点动作迅速，信号反馈无延迟，适配高频动作工况
- 抗干扰性好：纯机械触点结构，不易受电磁干扰，信号稳定
- 体积小巧：紧凑型设计，不占用额外空间，适配各类标准气缸
- 耐用可靠：触点寿命长，耐震动、耐油污，适合工业现场长期使用
五、典型应用
气动气缸位置检测、自动化流水线气动工位信号反馈、机床气动夹紧机构、木工 / 轻工气动设备、电磁阀联动控制、PLC 信号采集、气缸限位、顺序动作控制回路。
六、使用注意事项
- 安装时对准气缸沟槽卡紧，避免松动移位造成信号丢失；调整点位后固定牢固。
- 负载电流不可超过 100mA，禁止直接驱动大功率电磁阀、电机，建议中间加继电器转接。
- 远离强磁场、大功率电机、变频器，避免外部磁场误触发开关。
- 接线区分回路极性，二线常开型无正负极严格区分，但需匹配控制系统接线规范。
- 避免长时间浸泡在油水、腐蚀性液体中，超出防护范围易造成内部损坏。
- 低温环境下避免剧烈冲击，防止塑料外壳开裂、内部触点失效。
七、常见故障及排查
- 气缸到位后无信号输出：开关移位、磁环脱落、内部触点损坏；重新调整安装位置，检查活塞磁环，损坏则更换开关。
- 信号断断续续、时通时断：开关松动、气缸震动大、磁环磁力衰减；加固开关，检查磁环状态。
- 未到位误触发信号：外部强磁场干扰、安装位置偏差；远离干扰源，重新校准感应位置。
- 导线破损、短路：线路磨损、拉扯导致；更换导线，规范布线并做好防护。
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/kg/1133.html
