DAIGOK防水磁性开关感应开关d-a93-z73常开NPN二三线CS1-U-F-G-J
---

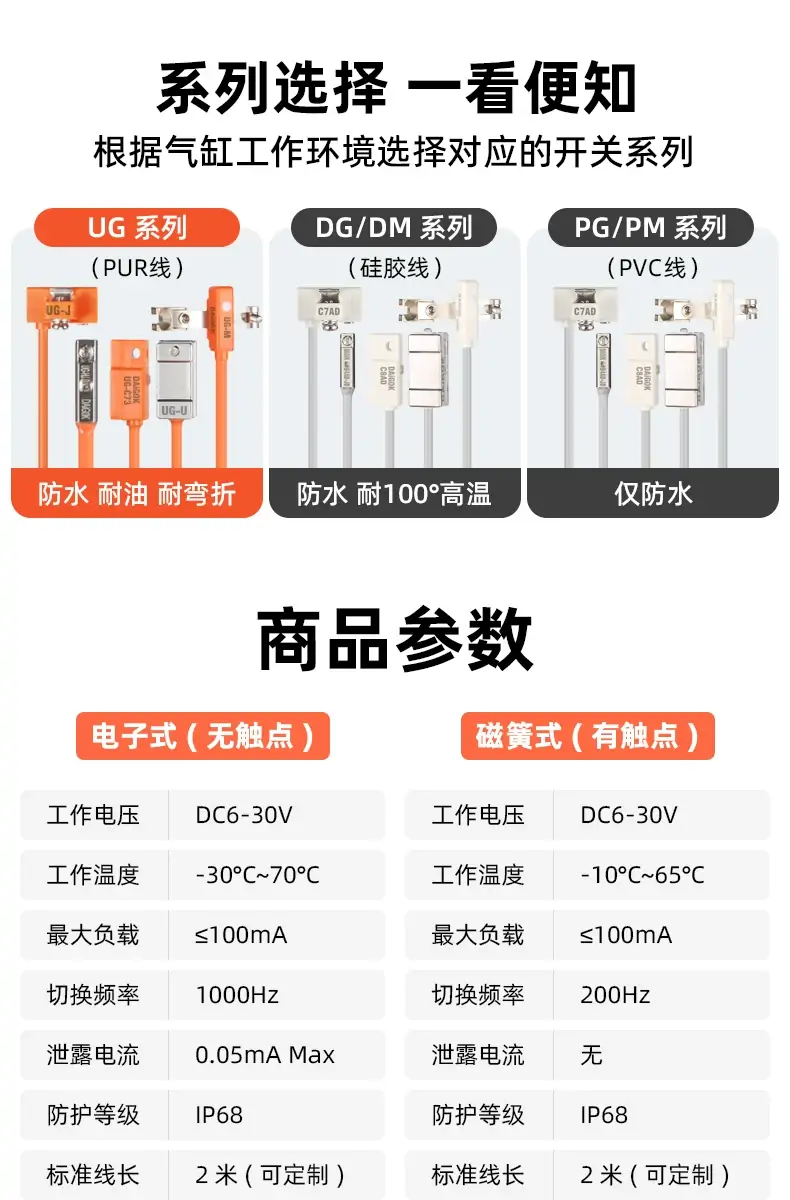

一、气缸磁性开关系列
1. 通用型（CS1 系列）
CS1-F、CS1-U、CS1-J、CS1-G、CS1-S、CS1-M、CS1-E
2. 防水 / 耐油型（D 系列）

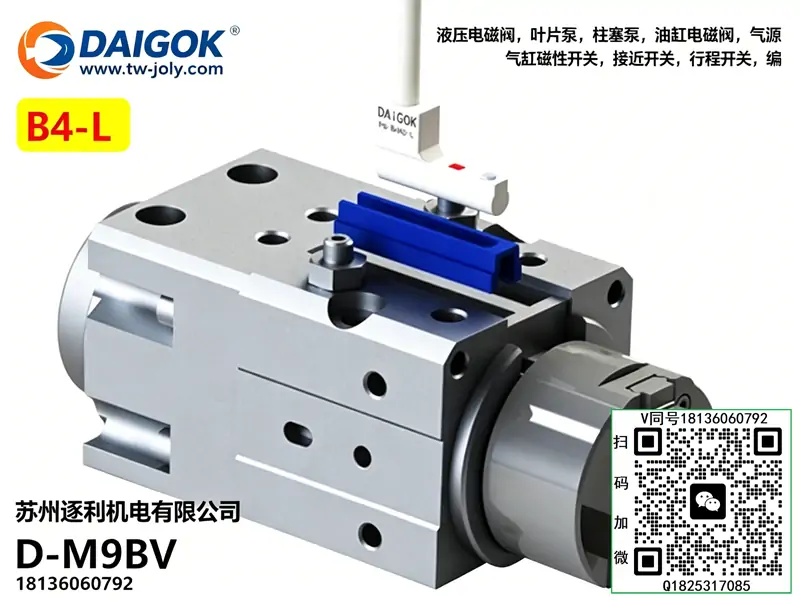

D-A93、D-Z73、D-M9B、D-M9BN、D-M9BV、D-C73、D-Z80
3. 其他衍生型号
PG-HD、PG-HDN、PG-HJD、PG-HJDN
UG-HD、UG-HJD、UG-GD、UG-GJD
DM-B4AD、DG-B4AD-JD、DM-C4AD、DG-C4AD-JD
SPG-HJDN、SUG-HJD
---
二、电感式接近开关系列
1. 螺纹型（埋入 / 非埋入）
- M10：DL-2C8AN、DL-2C8BN、DL-2C8AP、DL-2C8BP
- M12：DL-4N12AN、DL-4N12BN、DL-4P12AN、DL-4P12BN
- M18：DL-8N18AN、DL-8N18BN、DL-8P18AN、DL-8P18BN
- M30：DL-15N30AN、DL-15N30BN、DL-15P30AN、DL-15P30BN
2. 环形电感式（落料检测）
DL-2B32AN-6/10/15/20/25/30（孔径规格可选）
---
三、光纤传感器系列
1. 光纤探头
- 漫反射型：FRS-610-TZ-S、FT-310-S5、FD-620-S5
- 对射型：FT-410、FT-420
- 直角螺纹型：FRS-610-TZ-S（直角漫反射）
2. 光纤放大器
D-HD15、D-DH15N、D-DH15P
---
四、光电传感器系列
1. 槽型光电
PM-L25、PM-T45、PM-K45、PM-Y45
2. 背景抑制型（BGS）
BGS-B6-30P、BGS-B8-50N、BGS-B12-100P
3. 漫反射 / 对射型
E3Z-D61、E3Z-D62、E3Z-T61、E3Z-R61
---
五、超声波传感器系列
- 圆柱型：UC18-100N、UC30-300P
- 方型：US20-150N
---
六、霍尔传感器系列
- 气缸专用：H-CS1-F、H-CS1-U
- 通用型：H-M12、H-M18
---
七、附件与配件
- 连接器：PG-HJD、SUG-HJD
- 安装支架：MS-10、MS-18、MS-30
- 防水接头：M12、M18、M30 规格可选
---
型号命名规则（快速识别）
前缀 / 字母
含义
CS1-*
气缸磁性开关
DL-*
电感式接近开关
FRS/FT/FD-*
光纤探头
D-HD/D-DH-*
光纤放大器
BGS-*
背景抑制光电
UC/US-*
超声波传感器
-AN/-BN
NPN 输出（常开 / 常闭）
-AP/-BP
PNP 输出（常开 / 常闭）
---
型号释义
- D：SMC原厂标准气缸磁性开关系列，适配SMC全系气动气缸，工业原装配套检测元件
- Z73：直装式磁簧开关、二线横出短线款，**标准线长0.5m**、超薄嵌入式安装，适配SMC窄槽、迷你缸、紧凑型气缸专用机型
核心参数
- 产品类型：磁簧管有接点磁性开关（无源触点、非接触磁感应）
- 输出方式：二线制、常开NO（无磁断开、有磁导通）
- 工作电压：DC24V / AC100V（专用窄电压规格，适配SMC标准工控回路）
- 最大负载电流：40mA（小电流精密型，专配PLC输入信号）
- 最大触点功率：10W
- 内部压降：≤2.4V，信号损耗极低、检测精准
- 响应频率：≤1000Hz，超高响应速度，适配高频高速气缸动作
- 指示状态：内置红色LED指示灯，到位点亮、状态直观可视
- 出线方式：横向直出短线式，标准出厂线长0.5m
- 防护等级：IP67 防尘、防水、耐油污，适配工业恶劣工况
- 工作温度：-10℃～+60℃
- 适配气缸：SMC紧凑型、迷你型、薄型气缸（CDU、CDQS、MY1、CQ2、CQSB等窄槽机型）
- 运行特性：超薄嵌入式不占地、高频响应稳定、信号无漂移、原装精度高

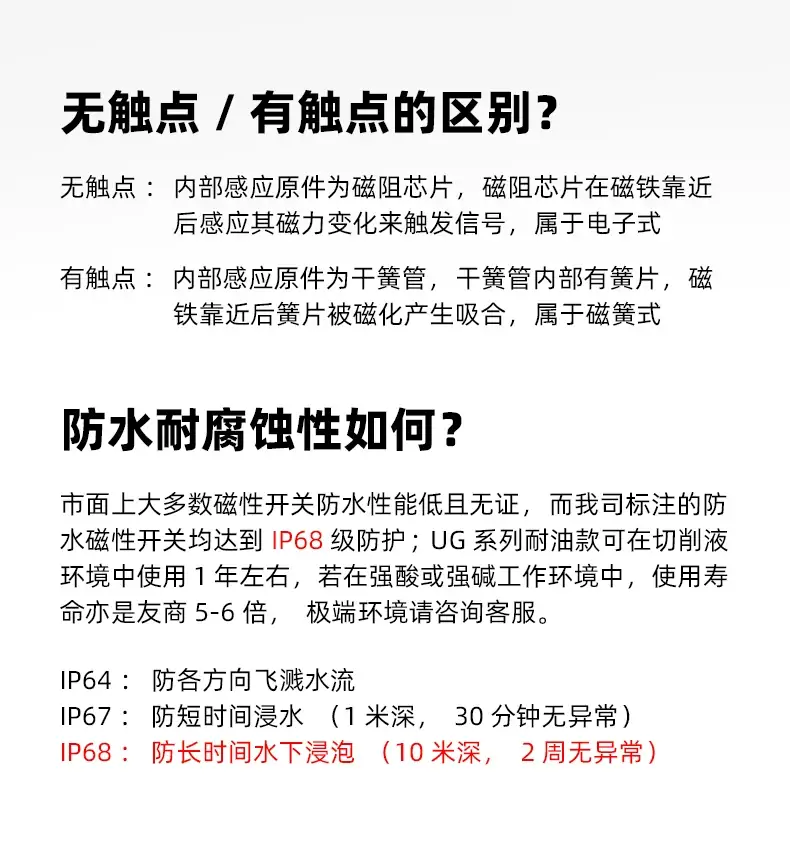

工作原理
D-Z73为SMC原厂高精度干簧管磁感应结构，依靠气缸活塞内置永磁磁环配合检测位置。开关嵌入式卡装在SMC专用窄槽气缸沟槽内，活塞运行至开关感应点位时，磁环磁场触发内部干簧管触点吸合，开关导通、红色指示灯亮起，向PLC反馈气缸到位信号；活塞离开感应区域后磁场消失，触点自动断开、信号切断。相比常规开关，这款为**精密小电流高频款**，响应速度更快、信号压降更小，专门适配高速、紧凑型精密气动设备，杜绝信号延迟、误触发问题。
产品特点

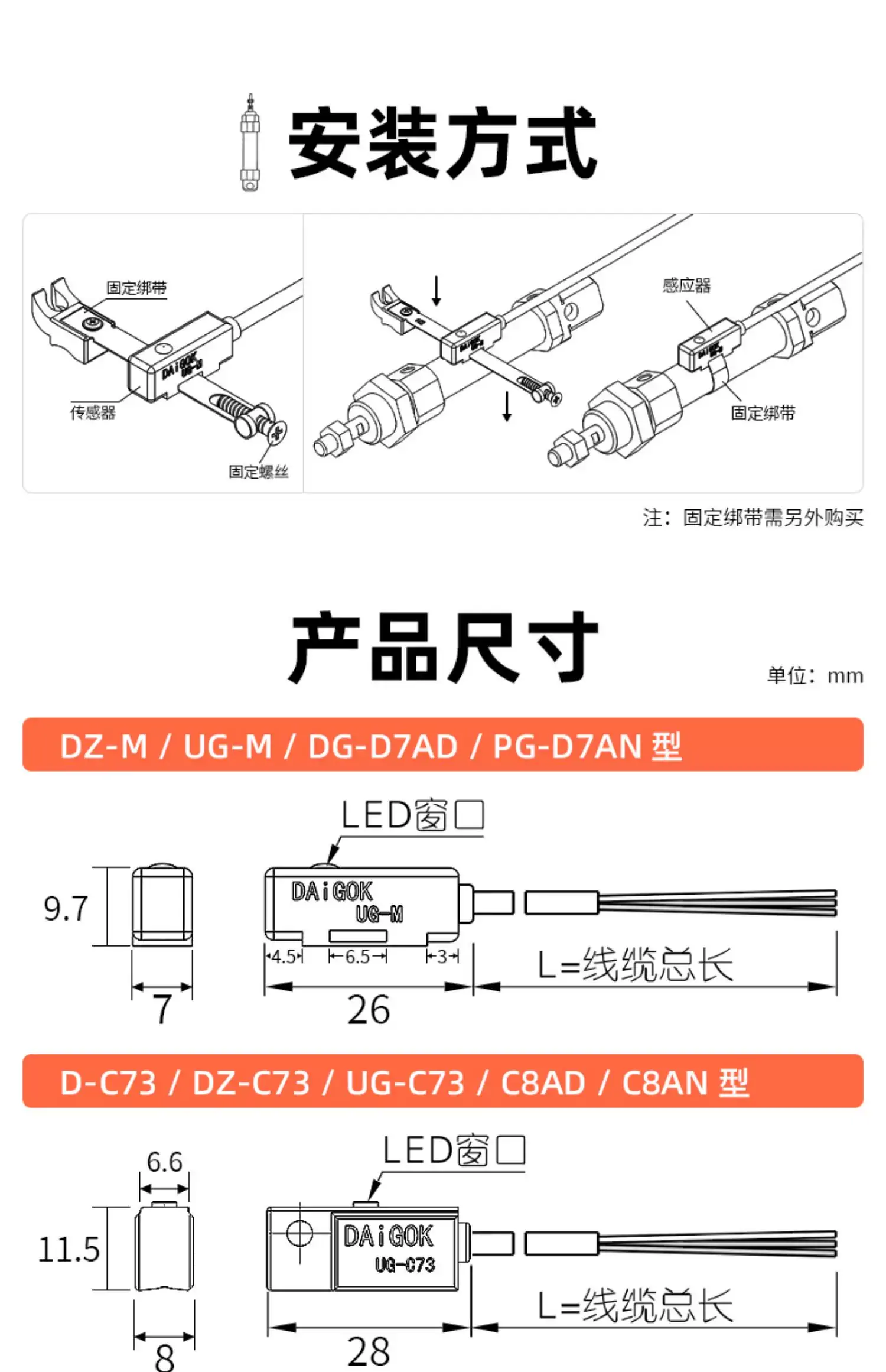

- 超薄嵌入式适配：专为SMC窄槽紧凑型气缸设计，嵌入式安装不凸出、不干涉机构运动，适配狭小安装空间
- 高频高速响应：1000Hz超高响应频率，远超普通开关，适配高速往复气缸、精密工序检测
- 精密低损耗信号：内部压降仅2.4V，信号采集精准，无电压衰减、无信号失真
- 原装稳定抗干扰：SMC原厂磁簧芯体，抗震动、抗电磁干扰，长期运行无信号漂移、漏触发
- 工业耐用防护：IP67防水防尘耐油，适配车间粉尘、潮湿、高频震动工况，使用寿命长
- 调试便捷直观：自带红色状态指示灯，现场可快速判断开关通断状态，故障排查高效
典型应用
SMC迷你/薄型紧凑型气缸位置检测、高速精密气动工位限位、小型气动机械手到位反馈、精密自动化设备工序联锁、狭小空间气动机构位置感应、高频往复动作的精密气动控制场景。

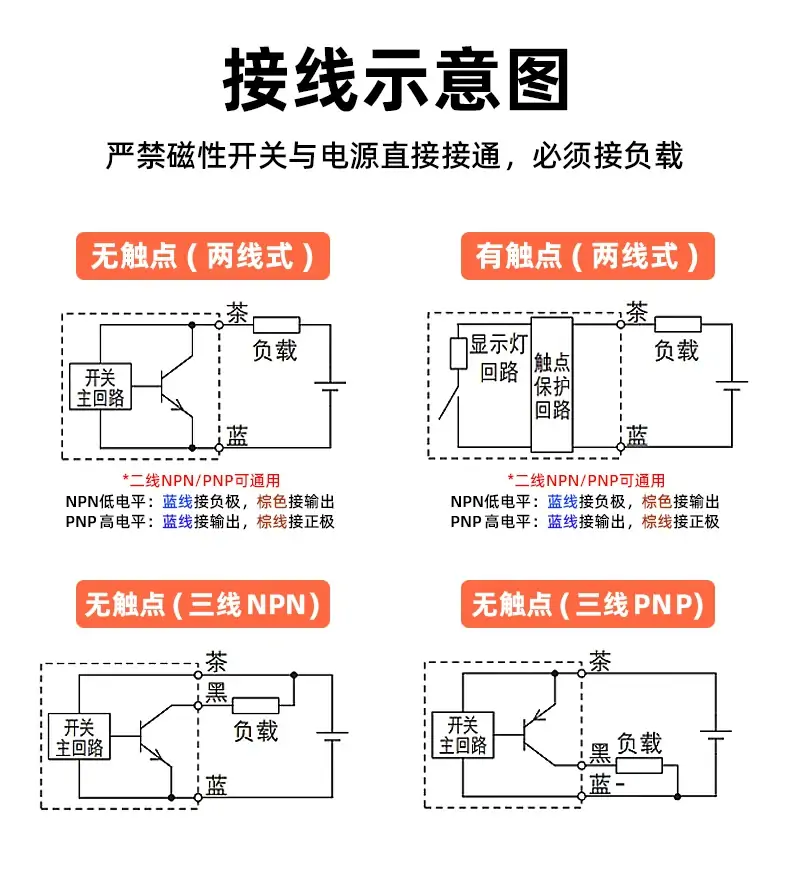

接线说明
- 线序特性：二线无极性，不分正负极，适配DC24V、AC100V回路
- DC24V接线：任意一线接24V正极，另一线接PLC输入点，感应到位导通输出信号
- 注意事项：仅限小电流信号使用，严禁驱动大功率负载，最大负载电流不可超40mA
使用注意事项
- 严格控制负载电流，最大不得超过40mA，禁止驱动继电器、电磁阀等大功率负载，仅用于PLC信号采集
- 专属适配SMC窄槽气缸，普通宽槽气缸易固定不牢，需匹配对应缸体型号安装
- 安装时贴合槽底卡紧，防止高速震动导致开关移位、信号间断
- 远离变频器、大功率电机等强电磁干扰源，避免高频工况下误触发
- 短线0.5m设计适合近距离安装，长线工况需选用D-Z73L加长款，禁止私自驳接长线
- 定期清理感应面铁屑、油污堆积，防止磁场遮挡影响高频感应精度
常见故障及排查
- 到位不亮灯、无信号：开关移位、感应间隙异常、线路虚接；重新卡紧固定开关，检修接线线路
- 高速动作信号丢失：响应精度衰减、安装松动；重新锁紧开关，更换原厂高精度开关
- 信号常通不断开：干簧管触点粘连、磁环残留磁场；直接更换故障开关，校正活塞行程
- 信号时断时续：设备高频震动导致开关移位、接线松动；加固安装，紧固接线端子
