DAIGOK防水磁性开关CS1-G-J-U-F常开NPN二三线D-A93-M9B-CMSG
---

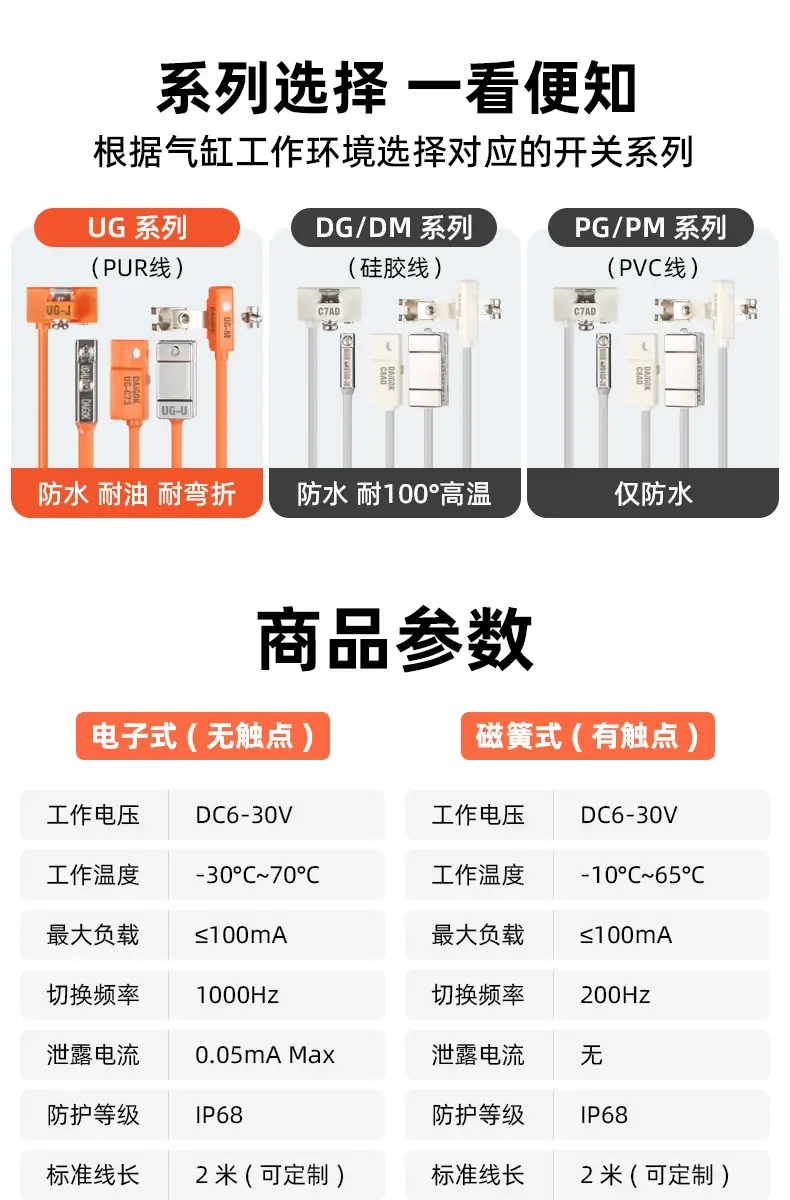

一、气缸磁性开关系列
1. 通用型（CS1 系列）
CS1-F、CS1-U、CS1-J、CS1-G、CS1-S、CS1-M、CS1-E
2. 防水 / 耐油型（D 系列）

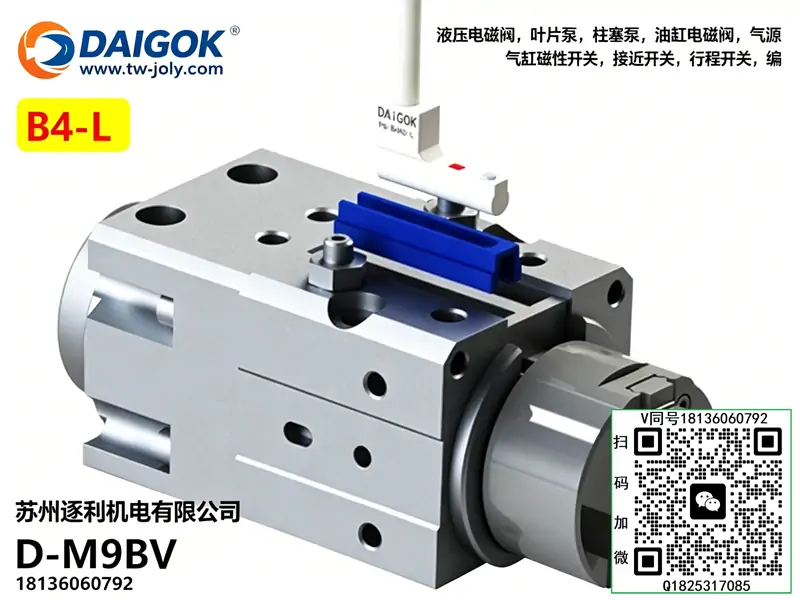

D-A93、D-Z73、D-M9B、D-M9BN、D-M9BV、D-C73、D-Z80
3. 其他衍生型号
PG-HD、PG-HDN、PG-HJD、PG-HJDN
UG-HD、UG-HJD、UG-GD、UG-GJD
DM-B4AD、DG-B4AD-JD、DM-C4AD、DG-C4AD-JD
SPG-HJDN、SUG-HJD
---
二、电感式接近开关系列
1. 螺纹型（埋入 / 非埋入）
- M10：DL-2C8AN、DL-2C8BN、DL-2C8AP、DL-2C8BP
- M12：DL-4N12AN、DL-4N12BN、DL-4P12AN、DL-4P12BN
- M18：DL-8N18AN、DL-8N18BN、DL-8P18AN、DL-8P18BN
- M30：DL-15N30AN、DL-15N30BN、DL-15P30AN、DL-15P30BN
2. 环形电感式（落料检测）
DL-2B32AN-6/10/15/20/25/30（孔径规格可选）
---
三、光纤传感器系列
1. 光纤探头
- 漫反射型：FRS-610-TZ-S、FT-310-S5、FD-620-S5
- 对射型：FT-410、FT-420
- 直角螺纹型：FRS-610-TZ-S（直角漫反射）
2. 光纤放大器
D-HD15、D-DH15N、D-DH15P
---
四、光电传感器系列
1. 槽型光电
PM-L25、PM-T45、PM-K45、PM-Y45
2. 背景抑制型（BGS）
BGS-B6-30P、BGS-B8-50N、BGS-B12-100P
3. 漫反射 / 对射型
E3Z-D61、E3Z-D62、E3Z-T61、E3Z-R61
---
五、超声波传感器系列
- 圆柱型：UC18-100N、UC30-300P
- 方型：US20-150N
---
六、霍尔传感器系列
- 气缸专用：H-CS1-F、H-CS1-U
- 通用型：H-M12、H-M18
---
七、附件与配件
- 连接器：PG-HJD、SUG-HJD
- 安装支架：MS-10、MS-18、MS-30
- 防水接头：M12、M18、M30 规格可选
---
型号命名规则（快速识别）
前缀 / 字母
含义
CS1-*
气缸磁性开关
DL-*
电感式接近开关
FRS/FT/FD-*
光纤探头
D-HD/D-DH-*
光纤放大器
BGS-*
背景抑制光电
UC/US-*
超声波传感器
-AN/-BN
NPN 输出（常开 / 常闭）
-AP/-BP
PNP 输出（常开 / 常闭）
---
型号释义
- CS1：气动通用磁簧式磁性开关系列，适配主流品牌带沟槽气缸，自动化设备标准到位检测元件
- J：通用长距离感应机型，感应距离更远、安装容错率高，适配厚型材、间隙偏大的气缸安装工况
核心参数
- 产品类型：磁簧管有接点磁性开关（无源触点、非接触磁感应）
- 输出方式：二线制、常开NO（无磁断开、有磁导通）
- 工作电压：DC5～24V / AC5～240V，交直流超宽通用
- 最大负载电流：100mA
- 最大触点功率：10W
- 感应距离：长距离感应，容错性优于普通CS1-G，适配偏大安装间隙
- 响应时间：≤1ms，响应迅速无滞后
- 响应频率：≤200Hz，适配常规气缸高频往复动作
- 指示状态：内置红色LED指示灯，到位点亮、状态直观可视
- 防护等级：IP67 防尘、防水、耐油污
- 工作温度：-10℃～+70℃
- 线缆规格：2芯耐油PVC线材，标准线长2.0m
- 适配气缸：亚德客、气立可、SMC等SDA、TN、ACQ、MDU全系沟槽式气缸
- 运行特性：长感应距离不挑安装、抗震动、信号稳定、通用性极强

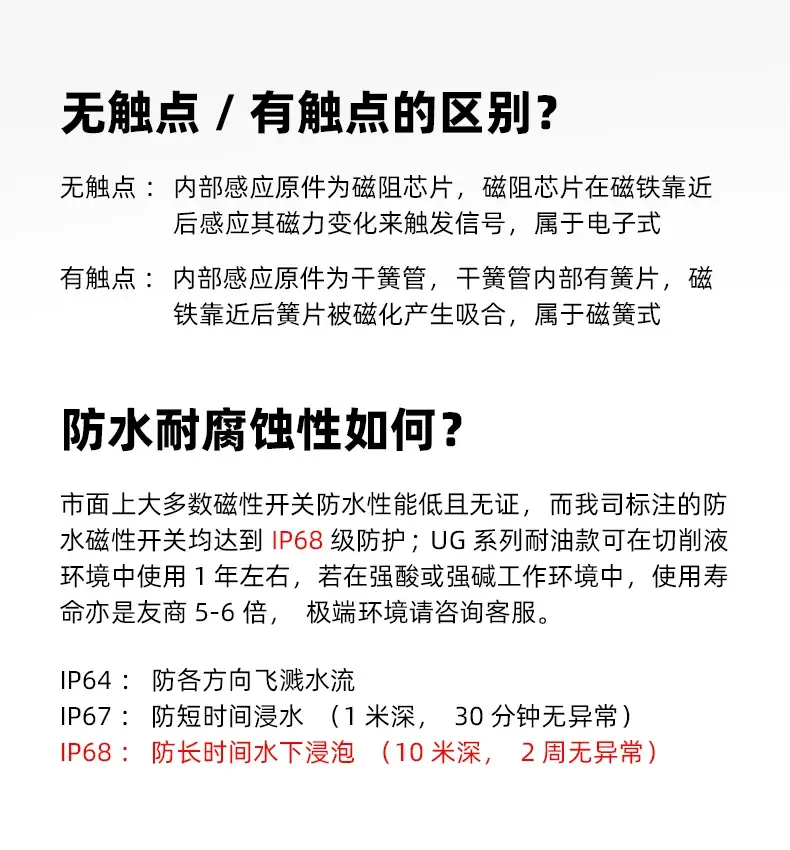

工作原理
CS1-J采用经典干簧管磁感应结构，依靠气缸活塞内置永磁磁环配合完成位置检测。开关卡扣固定在气缸外侧沟槽，活塞移动至感应区间时，磁场触发内部干簧管触点吸合，开关导通、LED灯亮起，向PLC或控制系统反馈气缸到位信号；活塞离开感应区域后磁场消失，触点自动断开、信号切断。相比普通款，CS1-J感应余量更大，可适配安装间隙偏大、磁环偏弱、安装对位偏差的工况，检测稳定性更高。
产品特点
- 长距离感应容错高：感应范围更广，解决普通开关因间隙稍大、对位偏差导致的感应不稳、漏触发问题
- 交直流通用兼容：宽电压覆盖交流、直流控制回路，适配各类PLC、继电器工控系统，无需区分电路类型
- 沟槽卡扣式安装：直接卡入气缸槽位，可自由滑动调位，锁紧牢固、不易因设备震动移位
- 工业级耐用防护：IP67防水防尘耐油，适配车间粉尘、潮湿、油污、震动等恶劣工况
- 状态直观易调试：自带红色指示灯，现场可直接目视判断通断状态，故障排查快速高效
- 替换通用性强：标准通用尺寸，可直接替代CS1-G、D-A93等常规磁性开关，适配改装零门槛
典型应用
气缸行程限位与到位信号反馈、安装间隙偏大的非标气缸检测、自动化工装夹紧松开联锁、气动机械手往复动作控制、流水线工序顺序启停、机床与液压气动联动设备安全互锁场景。

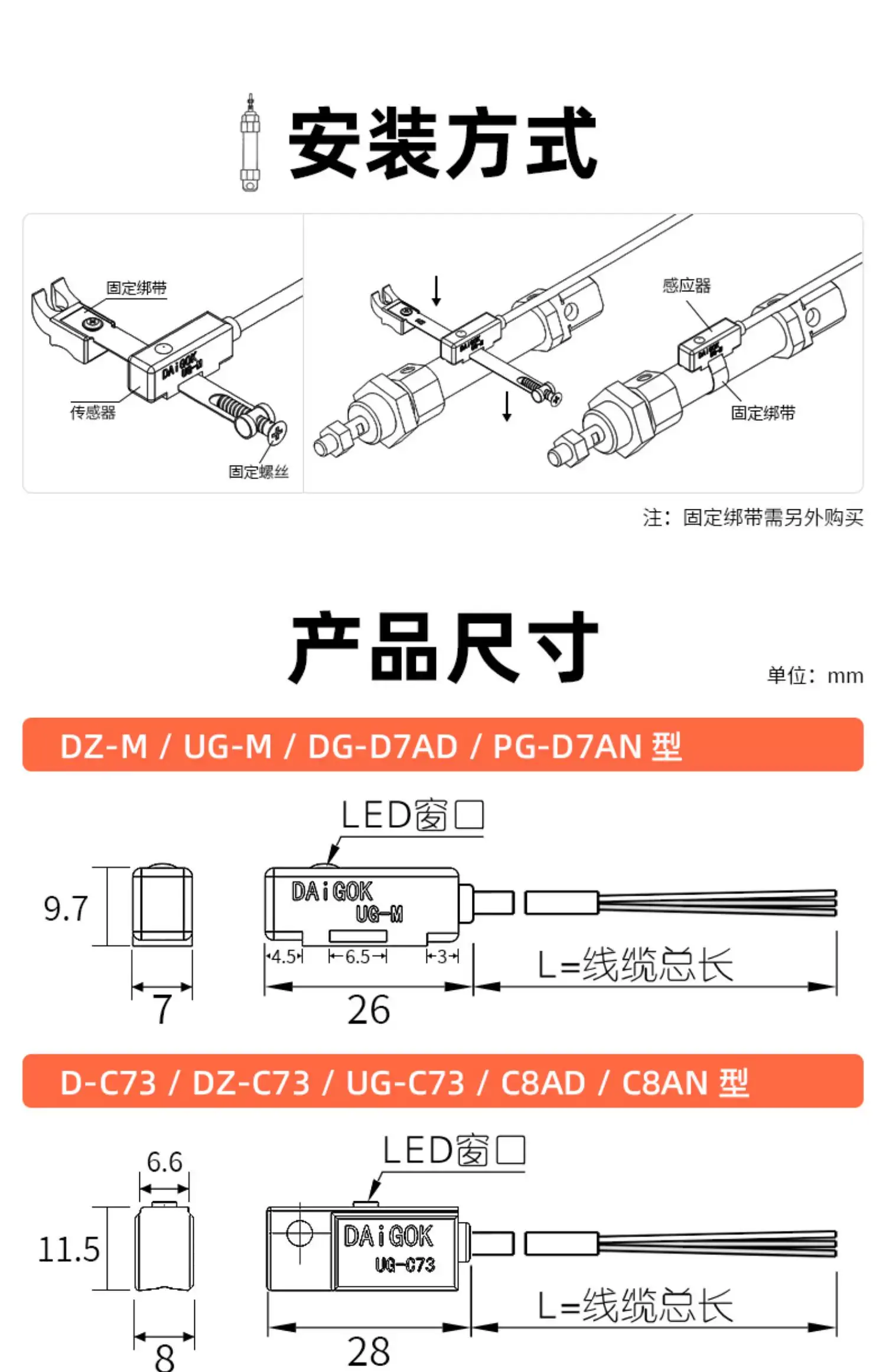

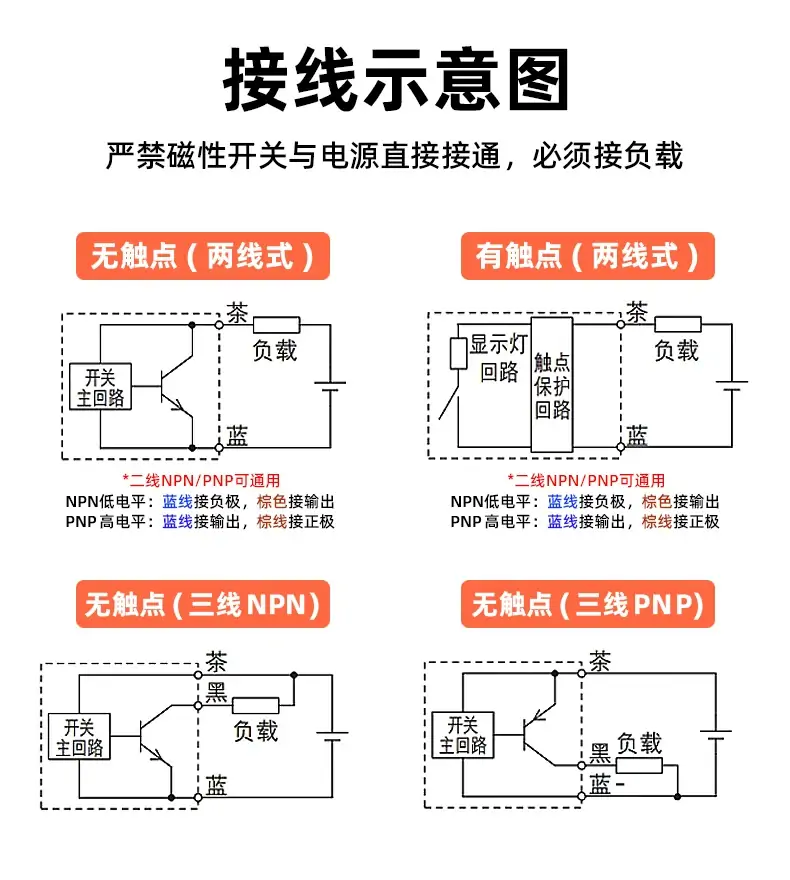

接线说明
- 线序特性：二线无极性，不分正负极，交直流通用接线
- DC24V接线：任意一线接24V正极，另一线接PLC输入点或负载，感应到位即可导通输出信号
- AC接线：一线接入电源端、一线接入负载端，磁场触发即可导通回路工作
使用注意事项
- 严格遵循额定参数使用，禁止超100mA电流、超10W功率负载，防止干簧管触点过热烧毁、粘连失效
- 虽为长距离感应款，仍需控制合理安装间隙，避免超出最大感应距离导致信号丢失
- 安装位置远离变频器、大功率电机、高压线缆等强电磁干扰源，杜绝误触发、信号紊乱
- 定期清理开关感应面与气缸沟槽附着的铁屑、油污、粉尘，防止遮挡磁场影响感应精度
- 禁止暴力拉扯、碾压线缆，避免线芯断裂、外皮破损，引发信号虚接、接触不良
- 设备焊接作业时做好遮挡防护，避免高温、强焊接磁场损伤内部干簧管元件
常见故障及排查
- 到位不亮灯、无信号输出：感应距离超标、磁环磁性衰减、线路断线虚接；微调开关位置、检修线路与磁环状态
- 无磁常通、信号常亮：干簧管触点粘连、局部磁场残留干扰；直接更换故障开关，校正磁环安装行程
- 信号时通时断不稳定：开关固定松动、设备震动移位、接线端子虚接；锁紧固定螺丝，紧固接线
- 低速动作感应失灵：感应面脏污、磁环覆盖范围不足；清理感应面杂质，微调开关至最佳感应点位
