DAIGOK磁性开关传感器CS1-G,CMSG-020气缸感应器DMSG耐弯耐切削液
---
一、气缸磁性开关系列
1. 通用型（CS1 系列）
CS1-F、CS1-U、CS1-J、CS1-G、CS1-S、CS1-M、CS1-E
2. 防水 / 耐油型（D 系列）
D-A93、D-Z73、D-M9B、D-M9BN、D-M9BV、D-C73、D-Z80
3. 其他衍生型号
PG-HD、PG-HDN、PG-HJD、PG-HJDN
UG-HD、UG-HJD、UG-GD、UG-GJD
DM-B4AD、DG-B4AD-JD、DM-C4AD、DG-C4AD-JD
SPG-HJDN、SUG-HJD
---
二、电感式接近开关系列
1. 螺纹型（埋入 / 非埋入）
- M10：DL-2C8AN、DL-2C8BN、DL-2C8AP、DL-2C8BP
- M12：DL-4N12AN、DL-4N12BN、DL-4P12AN、DL-4P12BN
- M18：DL-8N18AN、DL-8N18BN、DL-8P18AN、DL-8P18BN
- M30：DL-15N30AN、DL-15N30BN、DL-15P30AN、DL-15P30BN
2. 环形电感式（落料检测）
DL-2B32AN-6/10/15/20/25/30（孔径规格可选）
---
三、光纤传感器系列
1. 光纤探头
- 漫反射型：FRS-610-TZ-S、FT-310-S5、FD-620-S5
- 对射型：FT-410、FT-420
- 直角螺纹型：FRS-610-TZ-S（直角漫反射）
2. 光纤放大器
D-HD15、D-DH15N、D-DH15P
---
四、光电传感器系列
1. 槽型光电
PM-L25、PM-T45、PM-K45、PM-Y45
2. 背景抑制型（BGS）
BGS-B6-30P、BGS-B8-50N、BGS-B12-100P
3. 漫反射 / 对射型
E3Z-D61、E3Z-D62、E3Z-T61、E3Z-R61
---
五、超声波传感器系列
- 圆柱型：UC18-100N、UC30-300P
- 方型：US20-150N
---
六、霍尔传感器系列
- 气缸专用：H-CS1-F、H-CS1-U
- 通用型：H-M12、H-M18
---
七、附件与配件
- 连接器：PG-HJD、SUG-HJD
- 安装支架：MS-10、MS-18、MS-30
- 防水接头：M12、M18、M30 规格可选
---
型号命名规则（快速识别）
前缀 / 字母
含义
CS1-*
气缸磁性开关
DL-*
电感式接近开关
FRS/FT/FD-*
光纤探头
D-HD/D-DH-*
光纤放大器
BGS-*
背景抑制光电
UC/US-*
超声波传感器
-AN/-BN
NPN 输出（常开 / 常闭）
-AP/-BP
PNP 输出（常开 / 常闭）
---
型号释义
- CMS：亚德客标准磁簧式磁性开关系列，专为气动气缸活塞位置检测设计，工业通用、稳定耐用
- G：沟槽式卡扣安装结构，适配标准气缸铝槽，拆装移位便捷、固定牢靠
- 020：标准出线规格，代表线缆长度2.0m，适配绝大多数设备常规布线距离

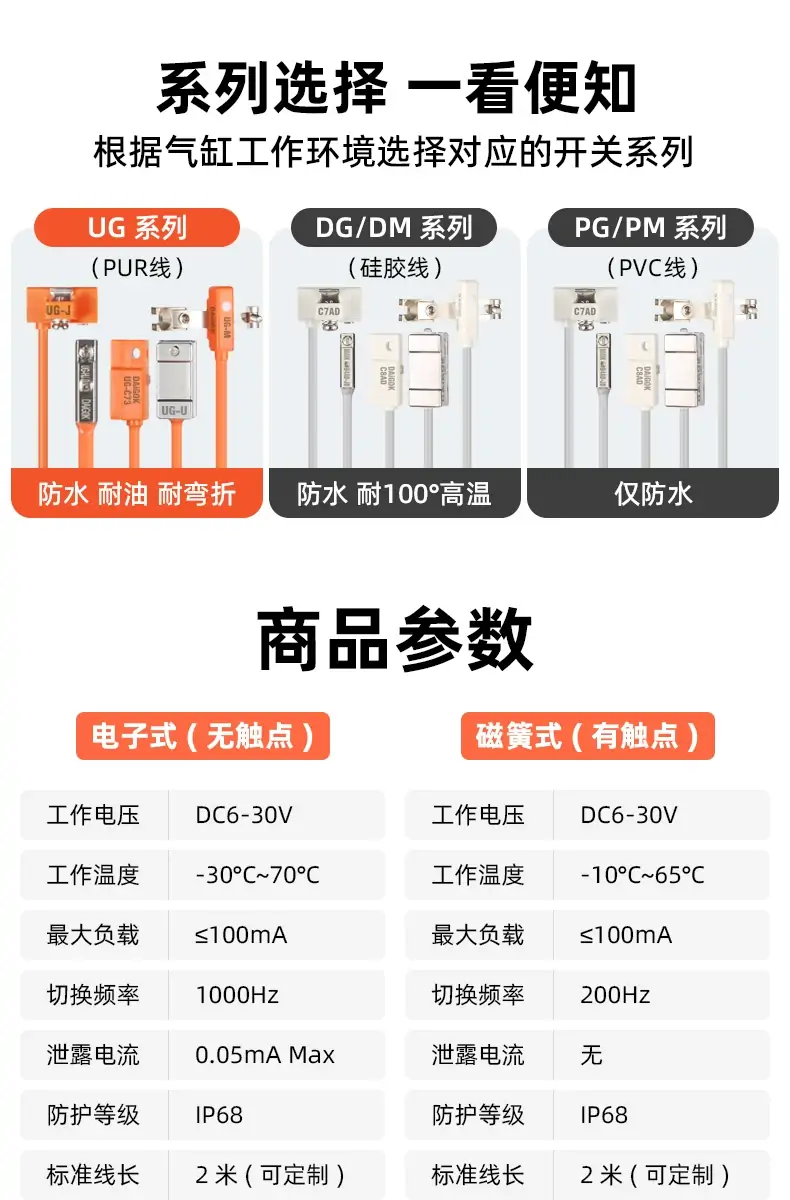

核心参数
- 产品类型：磁簧式气缸磁性开关（无源机械触点感应）
- 输出方式：二线制、常开NO（无磁断开、有磁导通）
- 工作电压：AC/DC 5～240V 超宽通用电压，交直流两用
- 最大负载电流：100mA
- 最大触点功率：10W
- 感应方式：干簧管磁感应触发，非接触零磨损
- 指示状态：内置红色LED指示灯，到位点亮、状态直观
- 响应频率：≤200Hz，适配常规气缸高频往复动作
- 防护等级：IP65 防尘防水耐油污，适配车间恶劣工况
- 工作温度：-10℃～+70℃
- 线缆规格：2芯耐油PVC线材，标准线长2.0m
- 适配气缸：亚德客、气立可、SMC等全系带沟槽气缸（SDA、TN、TDA、ACQ、MD等）
- 运行特性：宽压通用、抗震动、信号稳定、替换兼容性极强

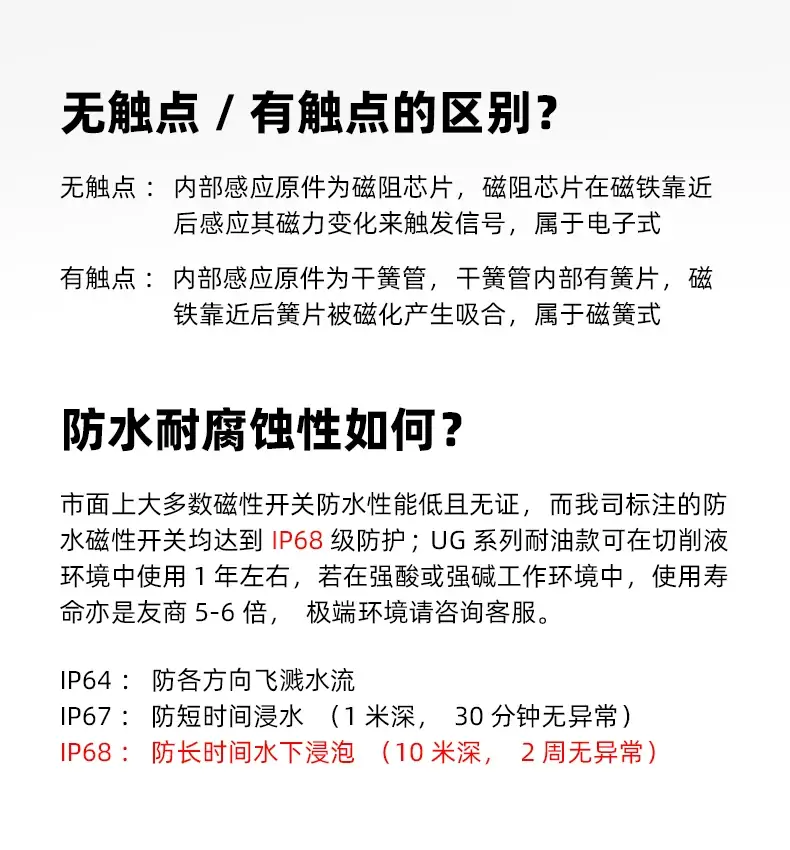

工作原理
CMSG-020采用经典干簧管磁感应原理，依靠气缸活塞内置永磁磁环配合感应。开关卡扣固定在气缸外侧沟槽，活塞移动至开关感应区域时，磁环磁场触发内部干簧管触点吸合，开关导通、指示灯亮起，向PLC或控制系统反馈气缸到位信号；活塞离开感应位置后，磁场消失，触点自动断开，信号切断。以此实现气缸伸出、缩回限位检测、工序联锁、顺序启停等自动化控制逻辑，纯机械磁控结构，无电子元件漂移，长期运行稳定性高。
产品特点
- 超宽电压通用：支持交直流5～240V宽电压覆盖，适配所有工控PLC、继电器、交流控制回路，通用性拉满
- 沟槽式安装便捷：标准卡扣设计，直接卡入气缸槽位，可任意滑动调节感应位置，锁紧不易移位
- 无损长效耐用：非接触磁感应触发，无机械摩擦磨损，触点寿命长，抗震动、抗干扰
- 工况适配性强：IP65工业防护，耐油、防尘、防水，适配机床、轻工、液压气动车间潮湿粉尘环境
- 调试直观简单：自带红色LED状态灯，现场可直接目视判断开关通断状态，故障排查高效
- 替换兼容度高：市面通用标准型号，可直接替代D-A93、CS1-G等常规磁性开关，改配零成本
典型应用
各类气动气缸行程限位检测、自动化设备工装夹紧松开到位反馈、气动机械手往复动作联锁、流水线工序顺序控制、机床气动辅助定位、所有需要气缸位置信号反馈、安全启停互锁的气动自动化工况。

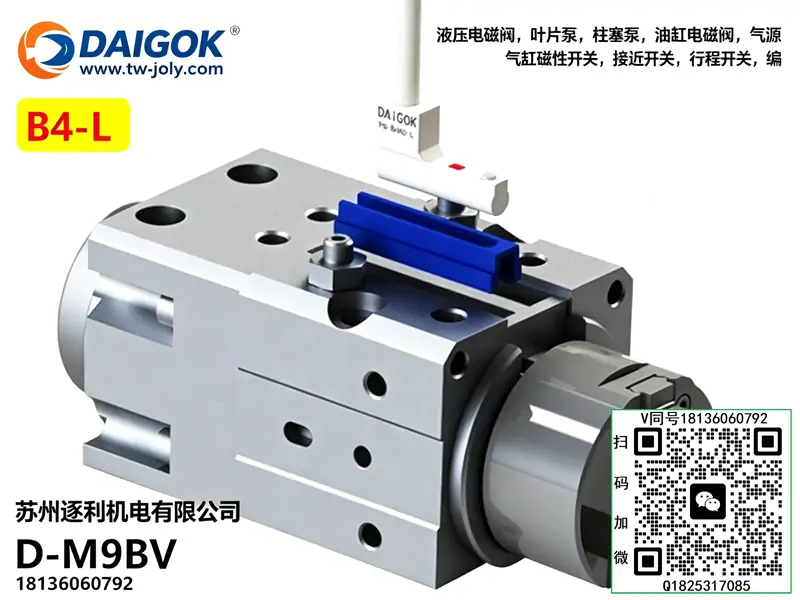

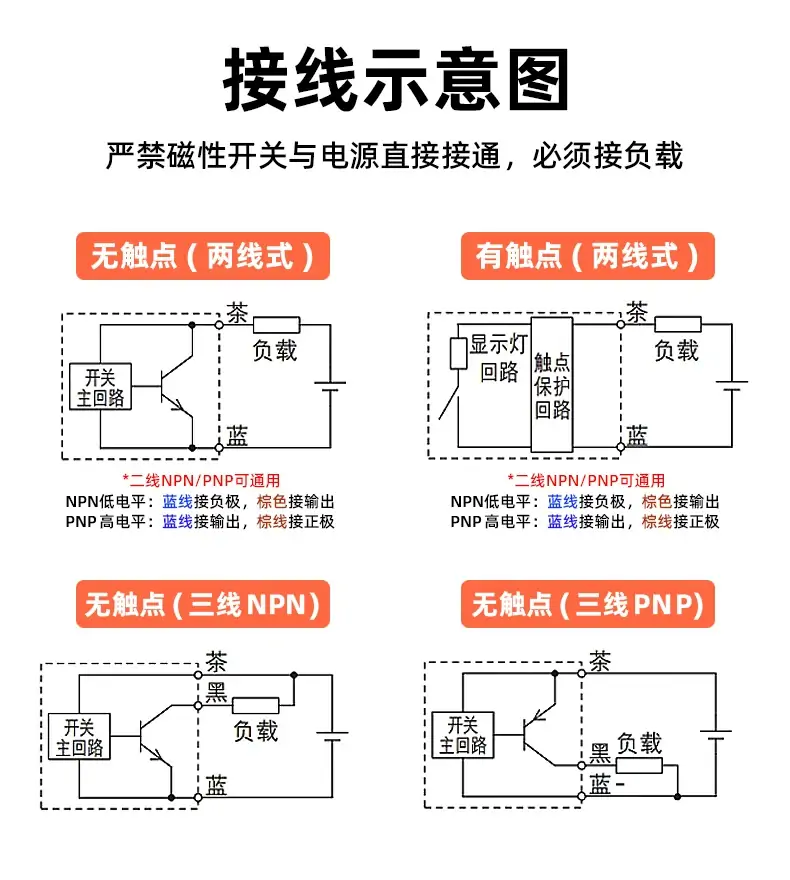

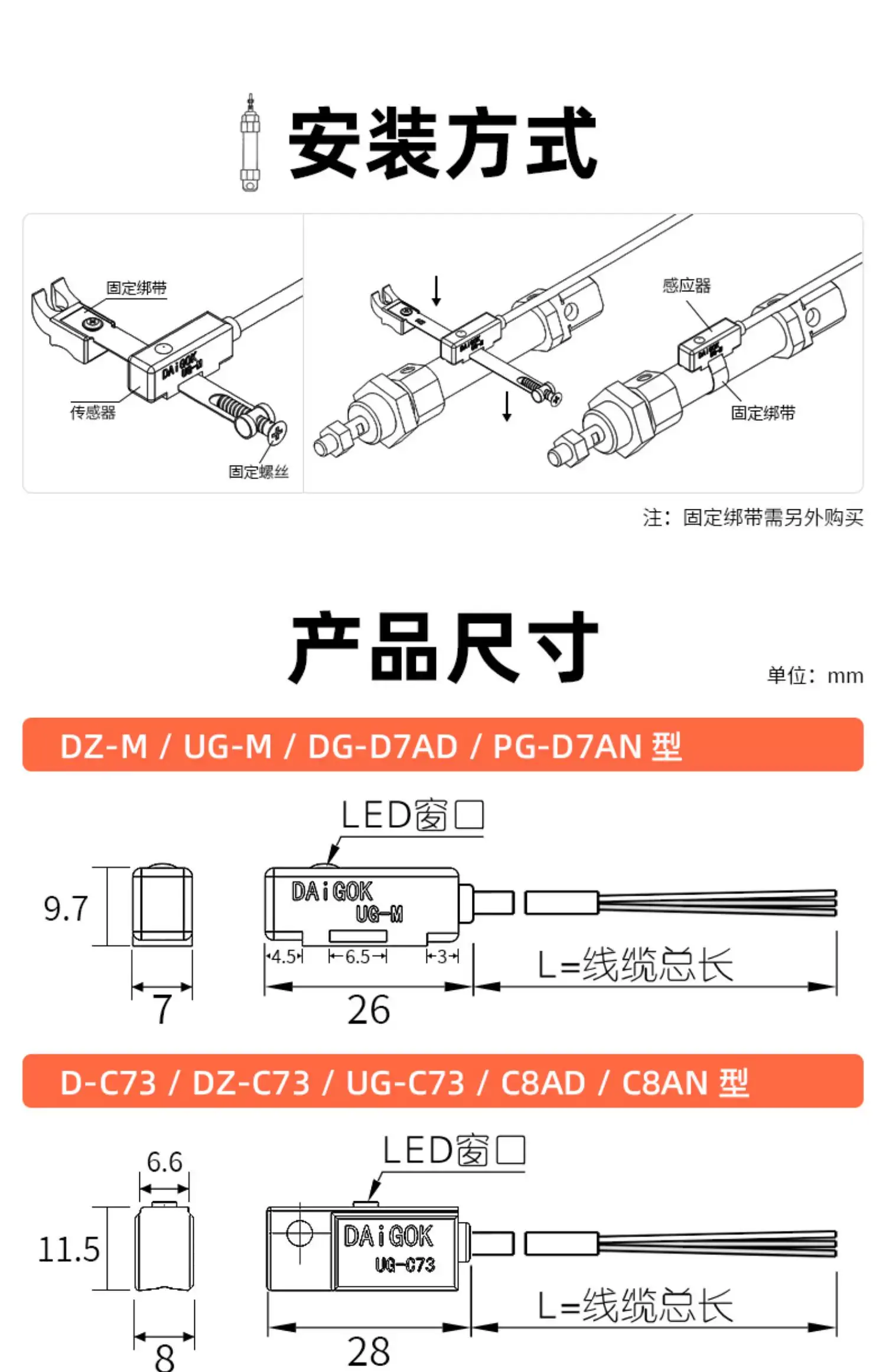

接线说明
- 线序定义：二线无极性通用，不分正负，适配交直流电路
- DC24V接线：任意一线接24V正极，一线接PLC输入点/负载，感应到位导通信号
- AC交流接线：一线接电源、一线接负载，磁场触发即可导通回路工作
使用注意事项
- 严格遵守额定参数使用，禁止超100mA电流、超10W功率负载，避免干簧管触点烧毁粘连
- 安装时调整合理感应位置，保证活塞磁环经过开关时完全覆盖感应区，防止信号感应不稳、漏触发
- 远离变频器、大功率电机、高压线缆等强电磁干扰源，避免开关误触发、信号紊乱
- 定期清理开关感应面与气缸沟槽铁屑、油污堆积，防止磁场遮挡导致感应失灵
- 禁止暴力拉扯、碾压线缆，避免线芯断裂、外皮破损，引发信号虚接或漏电
- 设备焊接作业时做好遮挡防护，避免高温、强焊接磁场损坏内部干簧管元件
常见故障及排查
- 到位不亮灯、无信号：感应位置偏移、磁环磁性衰减、线路断线虚接；重新校准安装位置，检修线路与磁环状态
- 无磁常通、信号常亮：干簧管触点粘连、磁环残留磁场干扰；更换故障开关，排查磁环安装间距
- 信号时通时断不稳定：开关固定松动、设备震动移位、线缆接触不良；锁紧固定螺丝，紧固接线端子
- 低速动作感应迟钝：感应间距过大、感应面脏污；清理表面杂质，微调开关至最佳感应位置
