DAIGOK磁性开关D-A93,CMSH,D-M9B防水气缸感应器DMSH,EMSH,AN-07D
---
一、气缸磁性开关系列
1. 通用型（CS1 系列）
CS1-F、CS1-U、CS1-J、CS1-G、CS1-S、CS1-M、CS1-E
2. 防水 / 耐油型（D 系列）

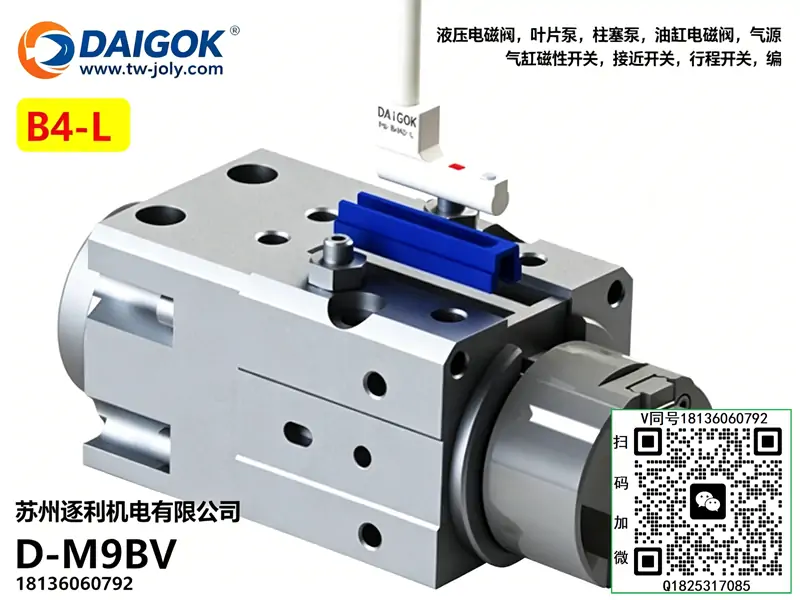

D-A93、D-Z73、D-M9B、D-M9BN、D-M9BV、D-C73、D-Z80
3. 其他衍生型号
PG-HD、PG-HDN、PG-HJD、PG-HJDN
UG-HD、UG-HJD、UG-GD、UG-GJD
DM-B4AD、DG-B4AD-JD、DM-C4AD、DG-C4AD-JD
SPG-HJDN、SUG-HJD
---
二、电感式接近开关系列
1. 螺纹型（埋入 / 非埋入）
- M10：DL-2C8AN、DL-2C8BN、DL-2C8AP、DL-2C8BP
- M12：DL-4N12AN、DL-4N12BN、DL-4P12AN、DL-4P12BN
- M18：DL-8N18AN、DL-8N18BN、DL-8P18AN、DL-8P18BN
- M30：DL-15N30AN、DL-15N30BN、DL-15P30AN、DL-15P30BN
2. 环形电感式（落料检测）
DL-2B32AN-6/10/15/20/25/30（孔径规格可选）
---
三、光纤传感器系列
1. 光纤探头
- 漫反射型：FRS-610-TZ-S、FT-310-S5、FD-620-S5
- 对射型：FT-410、FT-420
- 直角螺纹型：FRS-610-TZ-S（直角漫反射）
2. 光纤放大器
D-HD15、D-DH15N、D-DH15P
---
四、光电传感器系列
1. 槽型光电
PM-L25、PM-T45、PM-K45、PM-Y45
2. 背景抑制型（BGS）
BGS-B6-30P、BGS-B8-50N、BGS-B12-100P
3. 漫反射 / 对射型
E3Z-D61、E3Z-D62、E3Z-T61、E3Z-R61
---
五、超声波传感器系列
- 圆柱型：UC18-100N、UC30-300P
- 方型：US20-150N
---
六、霍尔传感器系列
- 气缸专用：H-CS1-F、H-CS1-U
- 通用型：H-M12、H-M18
---
七、附件与配件
- 连接器：PG-HJD、SUG-HJD
- 安装支架：MS-10、MS-18、MS-30
- 防水接头：M12、M18、M30 规格可选
---
型号命名规则（快速识别）
前缀 / 字母
含义
CS1-*
气缸磁性开关
DL-*
电感式接近开关
FRS/FT/FD-*
光纤探头
D-HD/D-DH-*
光纤放大器
BGS-*
背景抑制光电
UC/US-*
超声波传感器
-AN/-BN
NPN 输出（常开 / 常闭）
-AP/-BP
PNP 输出（常开 / 常闭）
---
型号释义
- D：SMC标准气缸磁性开关系列，气动设备专用活塞位置检测元件，通用性极强
- A93：经典通用款二线制干簧管磁性开关，卡扣式安装、交直流通用、带指示灯，是自动化气动系统最常用的限位感应开关

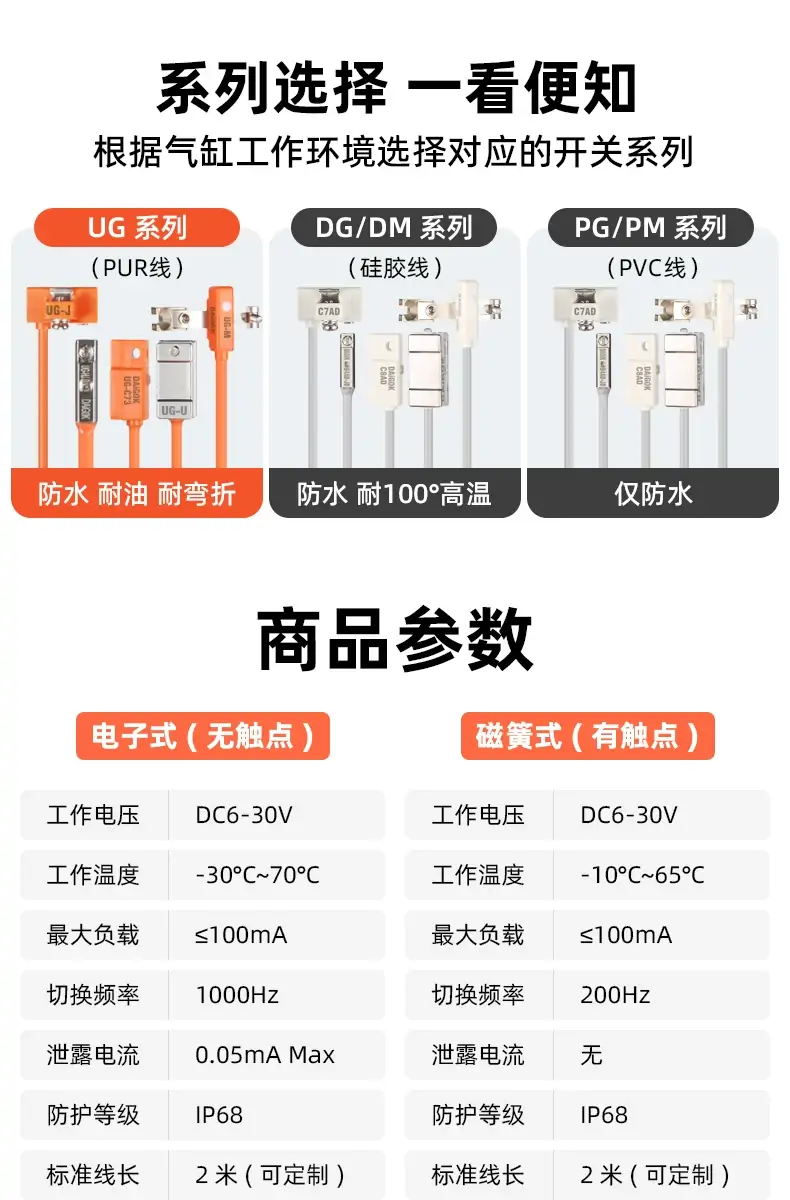

核心参数
- 产品类型：干簧管接触式磁性开关（无源触点、机械导通）
- 输出方式：二线制、常开NO（无磁断开、有磁导通）
- 工作电压：DC 5～30V / AC 5～100V，交直流两用
- 最大负载电流：100mA
- 最大触点功率：10W
- 感应灵敏度：AT 10～13，感应精准、容错性高
- 指示状态：内置红色LED灯，有磁导通点亮、状态直观可见
- 响应频率：≤200Hz，适配设备常规往复动作检测

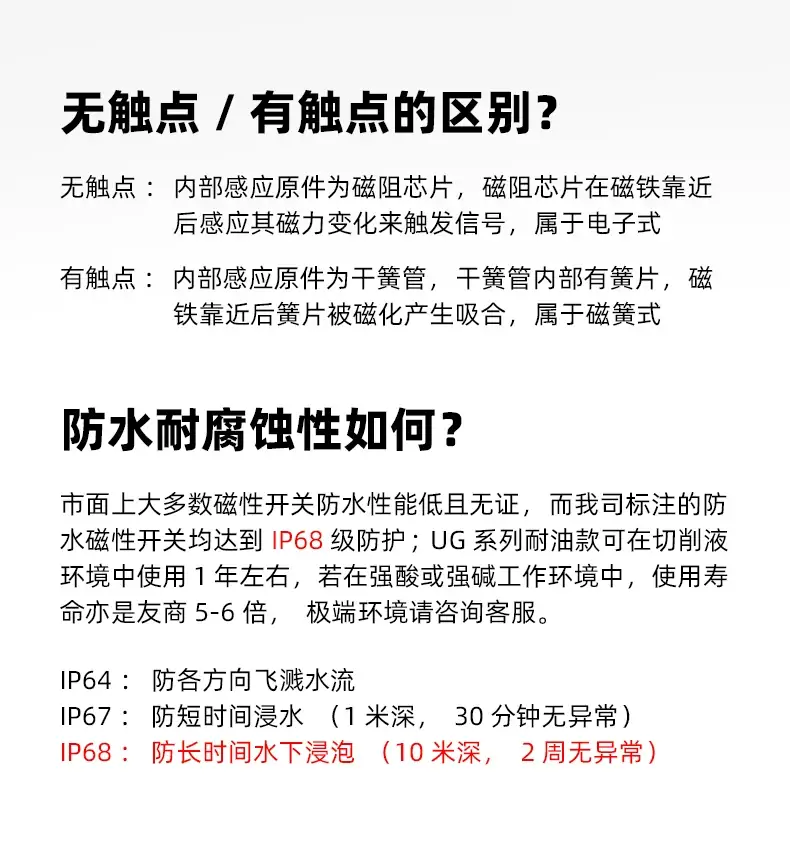

- 防护等级：IP67防尘防水，耐油污、耐粉尘
- 工作温度：-10℃～+70℃
- 线缆规格：标准2芯耐油线缆，常规线长1.8m
- 适配气缸：SMC、亚德客、气立可全系带沟槽气缸（SDA、TN、TDA、ACQ等）
- 运行特性：结构稳定、抗震动、适配高频工况、替换通用性极强
工作原理
D-A93为传统干簧管磁感应结构，气缸活塞内置永磁磁环，开关卡装在气缸外侧沟槽。当活塞移动至开关感应位置时，磁环磁场触发内部干簧管吸合，开关导通、LED指示灯亮起，向PLC或控制器反馈活塞到位信号；当活塞离开感应区域，磁场消失，干簧管自动断开，信号切断。通过感应活塞磁场变化，精准实现气缸行程限位、到位检测、工序联锁、顺序控制等自动化逻辑，是气动设备基础核心检测元件。
产品特点
- 交直流通用兼容：支持直流、交流双电压工况，适配绝大多数工控PLC、继电器回路，无需区分控制系统

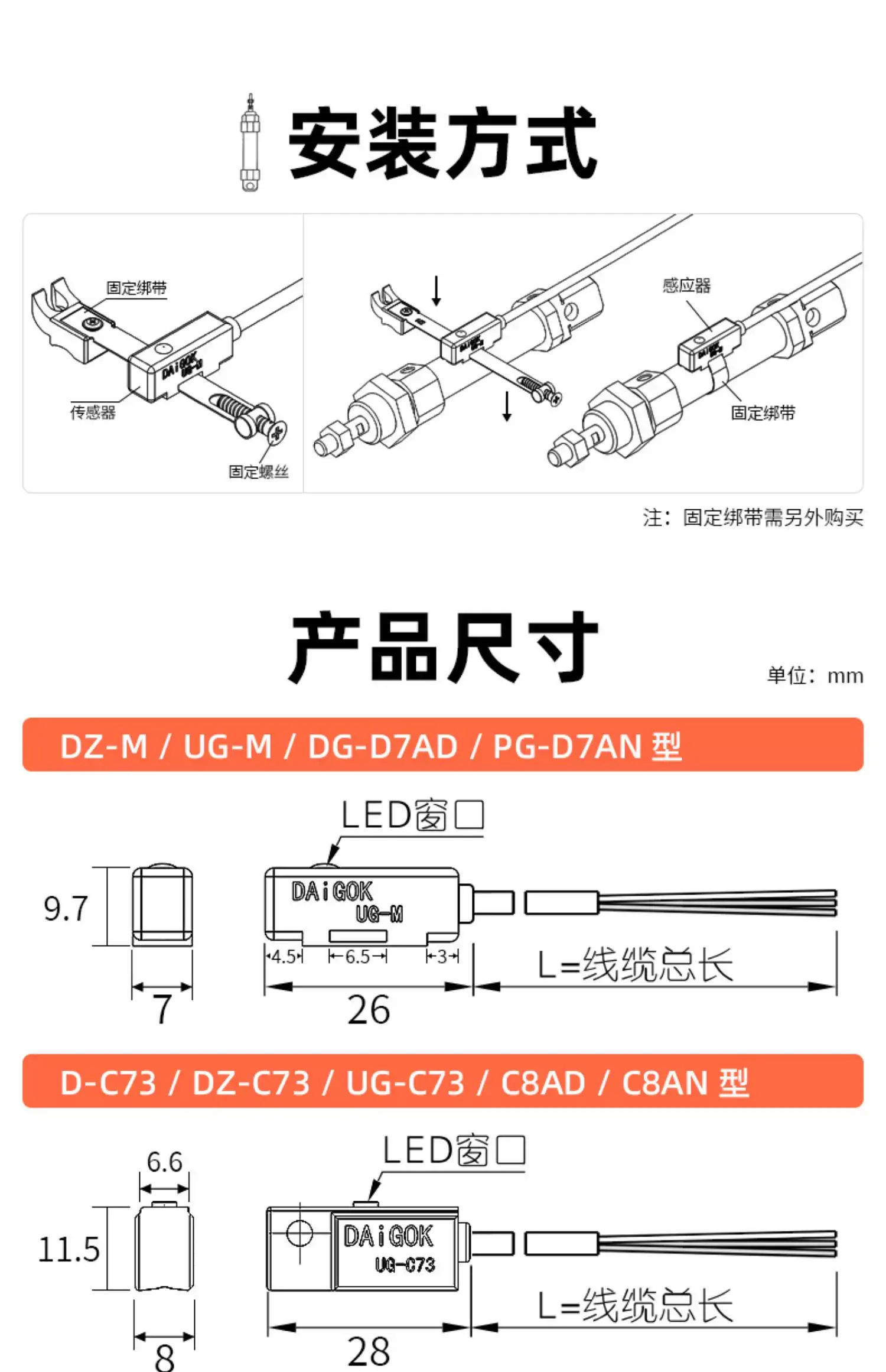

- 安装便捷稳固：标准沟槽卡扣式设计，直接卡入气缸槽位，可自由滑动调位，锁紧后不易移位
- 状态直观易调试：自带红色工作指示灯，现场调试可肉眼判断开关通断状态，排查故障高效便捷
- 工业耐造耐用：IP67防水防尘防油污，适配车间潮湿、粉尘、震动恶劣工况，使用寿命长
- 触点导通稳定：干簧管机械触点导通，信号稳定无漂移，无高频干扰误触发，适配长期连续生产
- 超高通用互换性：市面通用标准型号，国内外品牌气缸通用，替换成本低、适配无门槛
典型应用
各类气动气缸行程限位检测、自动化设备工位到位信号反馈、气动机械手往复动作联锁、工装夹具夹紧/松开位置确认、流水线气动工序顺序控制、所有需要气缸位置感应、启停联锁保护的气动自动化工况。

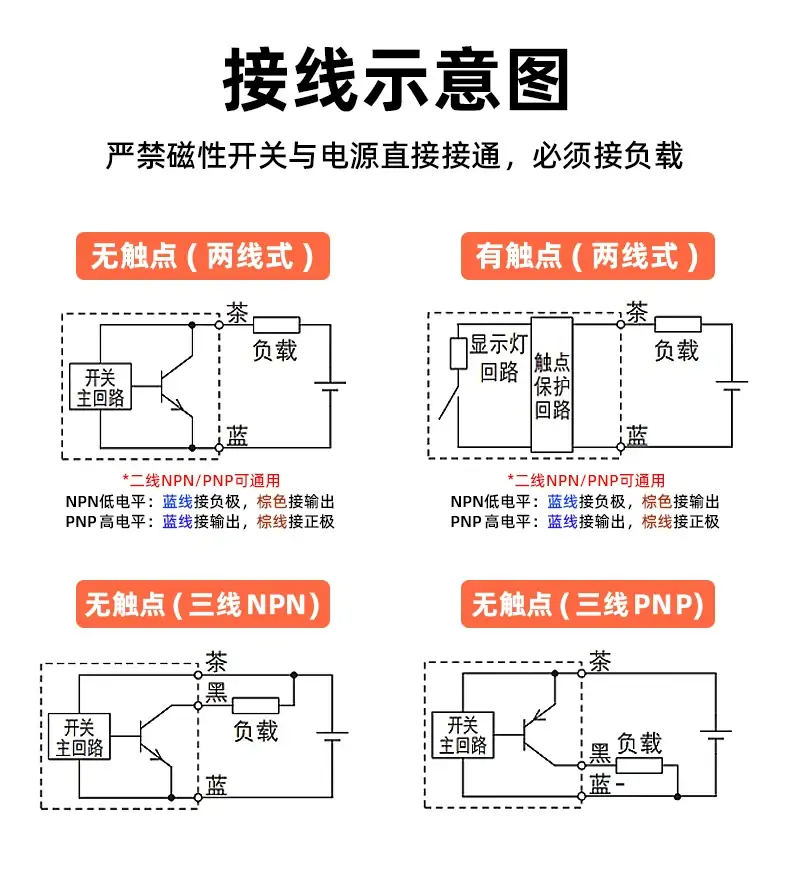

接线说明
- 线序定义：棕线为公共端、蓝线为信号端，二线无极性区分（交直流通用）
- DC接线：棕线接DC24V正极，蓝线接PLC输入点/负载，感应导通后回路接通
- AC接线：任意一线接电源、一线接负载，导通即可形成工作回路
使用注意事项
- 严格控制负载参数，禁止超100mA电流、超10W功率使用，避免干簧管触点烧毁粘连
- 安装时调整合适感应位置，保证活塞磁环经过开关时完全覆盖感应区，防止信号感应不稳
- 远离变频器、大功率电机、高压线缆等强电磁干扰源，避免开关误触发、信号紊乱
- 定期清理开关感应面与气缸沟槽铁屑、油污堆积，防止遮挡磁场导致感应失灵
- 禁止暴力拉扯、碾压线缆，避免线芯断裂、外皮破损引发漏电、信号异常
- 避免设备高温焊接、高温烘烤开关，防止内部干簧管受热变形、灵敏度衰减
常见故障及排查
- 感应不导通、灯不亮：感应位置偏移、磁环磁性衰减、接线虚接或断线；重新校准安装位置，检修线路、更换失效配件
- 无磁常亮、信号常通：干簧管触点粘连、磁环残留磁场干扰；拆解检查触点状态，更换故障开关
- 信号时通时断不稳定：开关固定松动、设备震动移位、线缆接触不良；锁紧固定螺丝，检修线路接线状态
- 低速动作感应失灵：感应灵敏度下降、感应间距过大；微调开关位置，保证磁环完全覆盖感应区域
