CS1‑G是气动系统中最常用的沟槽式干簧管磁性开关，用于检测气缸活塞位置，适配亚德客、气立可、SDA/TN/ACQ 等带沟槽气缸。

一、型号释义

• CS1：气缸磁性开关系列（亚德客体系通用型号）
• G：沟槽式安装（直接卡入气缸沟槽），二线制、常开 (NO) 输出

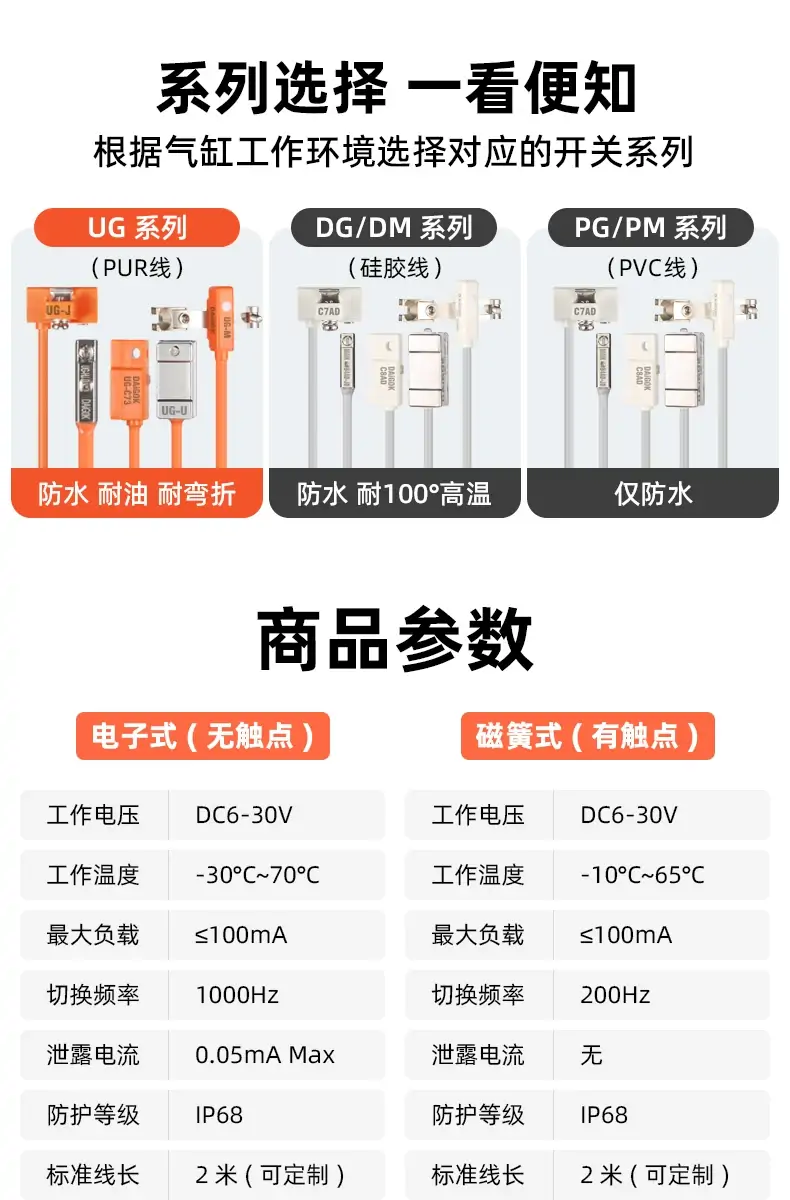

二、核心参数（通用值）

• 感应原理：干簧管磁控（有接点、无源）
• 输出方式：二线制，常开 NO（无磁断开、有磁导通）
• 电压范围：DC 5～30V；AC 5～220V
• 负载电流：≤100mA
• 触点容量：≤10W
• 指示灯：红色 LED（有磁点亮）
• 响应频率：≤200Hz
• 防护等级：IP67（防尘防水）
• 工作温度：-10℃～+70℃
• 线缆规格：2 芯灰色耐油 PVC，线长约 1.8m
• 尺寸：约 24×5×4.4mm（长 × 宽 × 厚）

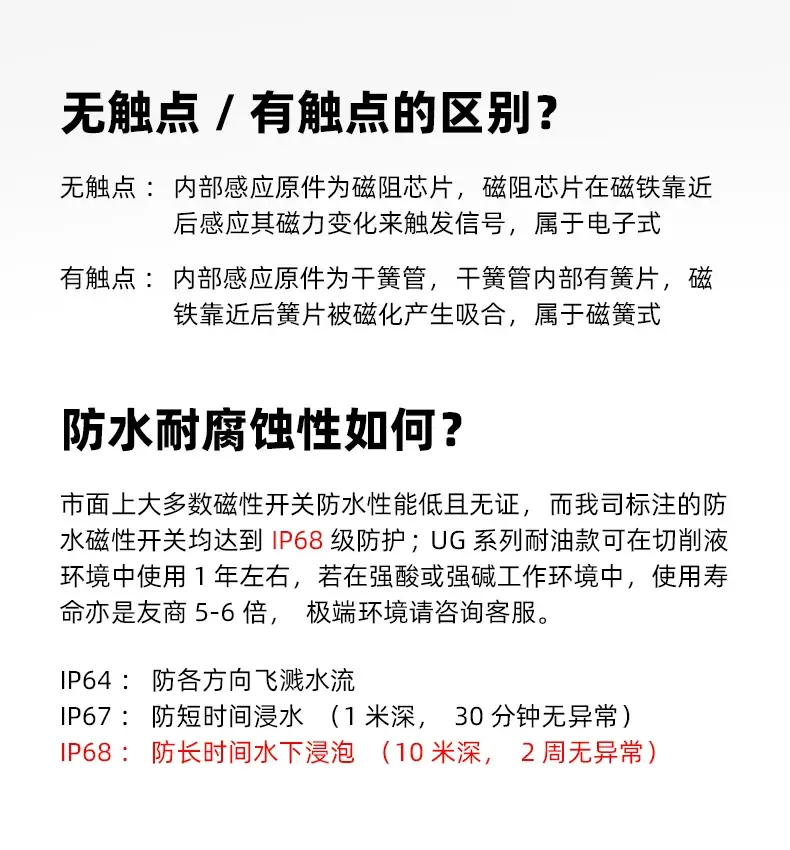

三、工作原理

开关内部为干簧管，气缸活塞带永磁环；当活塞移动到开关位置，磁场使干簧管吸合→开关导通、LED 亮；活塞离开→磁场消失、干簧管断开→信号切断。用于检测活塞到位 / 极限位置，给 PLC / 继电器发信号。

四、特点

1. 沟槽直装：卡入气缸沟槽，无需支架，安装便捷。
2. 宽压通用：交直流兼容，适配多数控制回路。
3. IP67 防护：耐油、防水、防尘，适合车间恶劣环境。
4. 抗震耐用：干簧管结构、抗震设计，适合高频振动设备。
5. LED 指示：状态直观，便于调试与故障排查。

五、典型应用

• 气动气缸行程限位 / 到位检测（SDA、TN、ACQ、MDU 等）
• 自动化设备工位定位、安全联锁、顺序控制
• 替代机械限位开关，无接触、长寿命

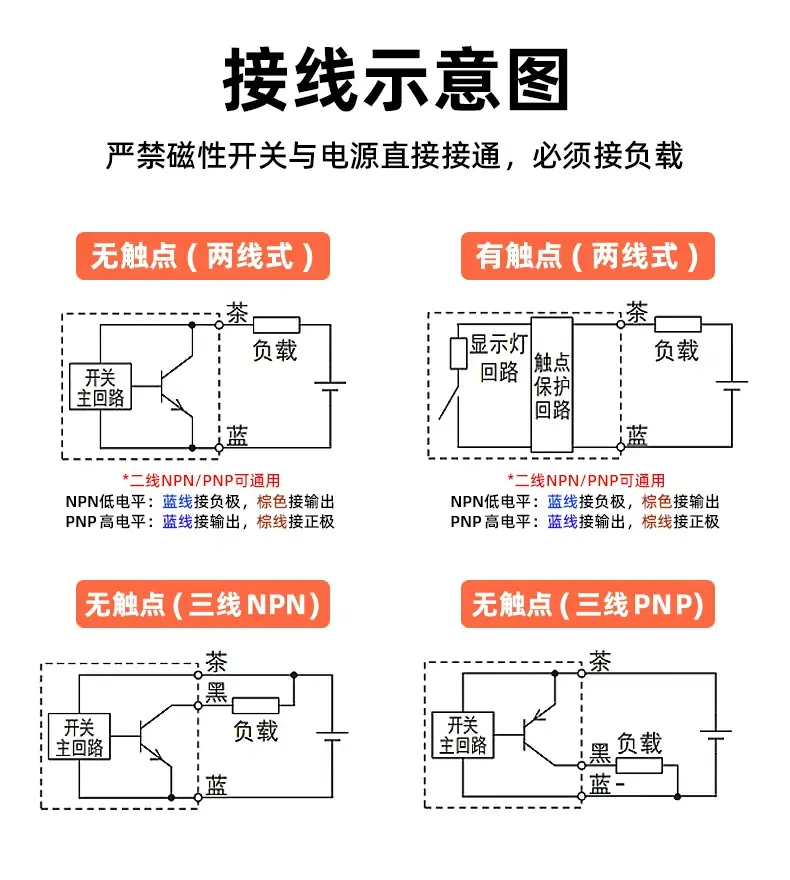

六、接线说明（二线制）

• 两根线：电源 / 公共端（棕）、信号端（蓝）
• DC：棕接 +24V，蓝接 PLC 输入 / 继电器线圈；有磁时蓝线与棕线导通
• AC：一端接火线 / 零线，另一端接负载；有磁导通

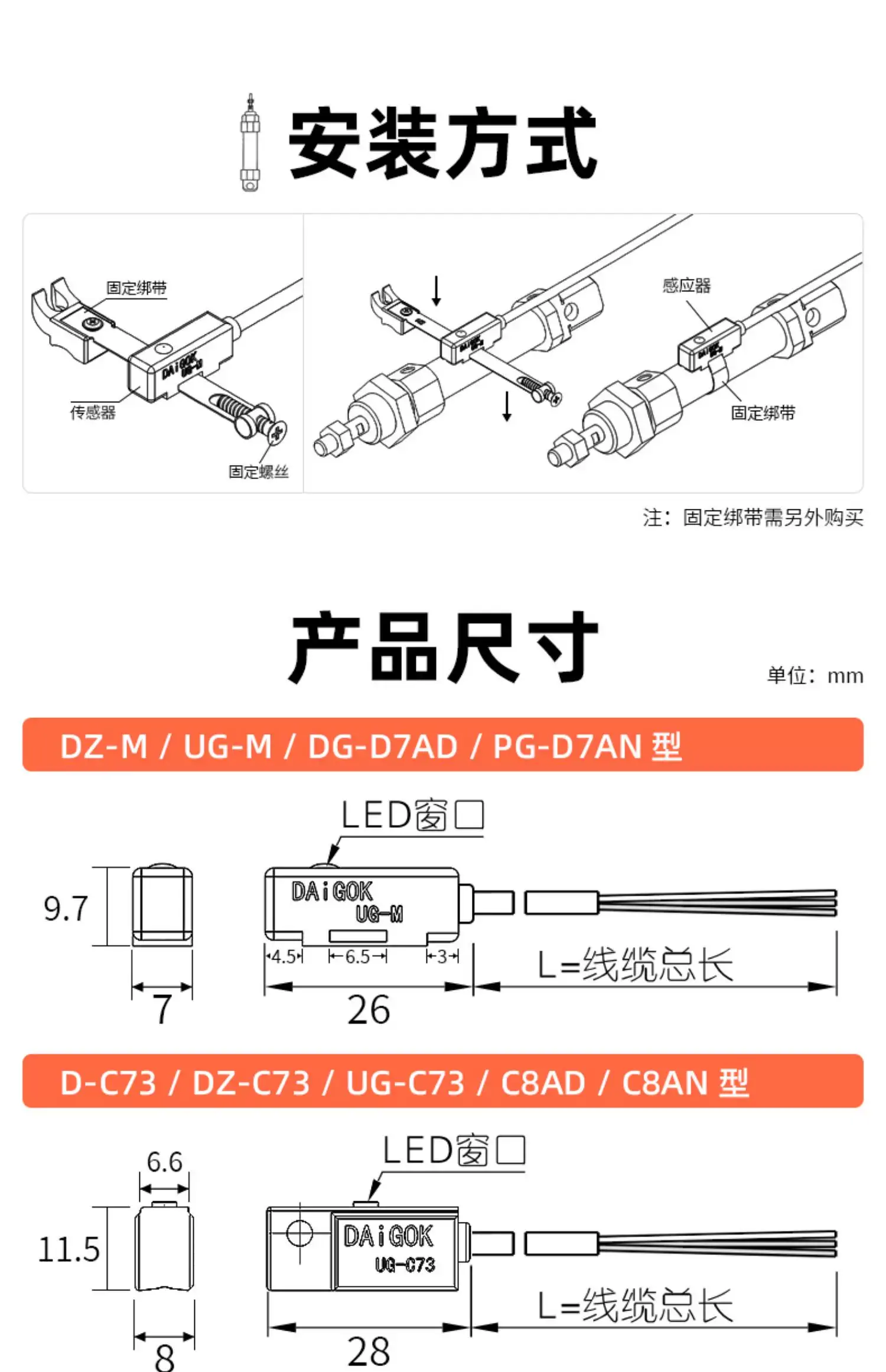

七、安装与注意事项

1. 直接卡入气缸沟槽，滑动调整位置后拧紧固定螺丝。
2. 感应距离：开关面与活塞磁环 \\≤5mm\\，过远易失效。
3. 远离强电磁干扰（变频器、大电机），避免误动作。
4. 避免超压 / 超流：≤100mA、≤10W，防止触点烧毁。
5. 定期清理开关表面铁屑 / 油污，保证感应正常。

八、常见故障

• 有磁不亮 / 不通：接线错、线断、感应距离过大、开关损坏
• 无磁常通：干簧管粘连、磁场残留（磁环未离开）
• 时通时断：安装松动、震动移位、线缆虚接
