HYDLIC压力继电器HJCS油压开关JCS-02N JCS-02H JCS-02NL压力开关

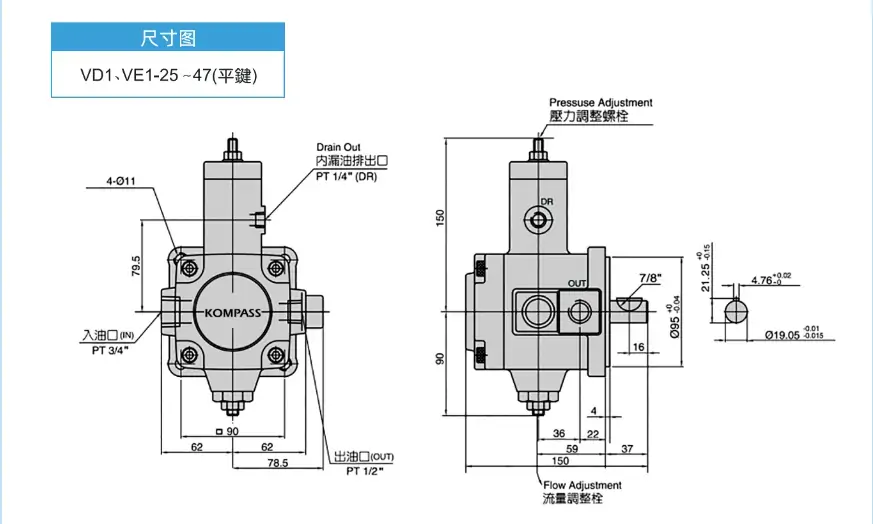

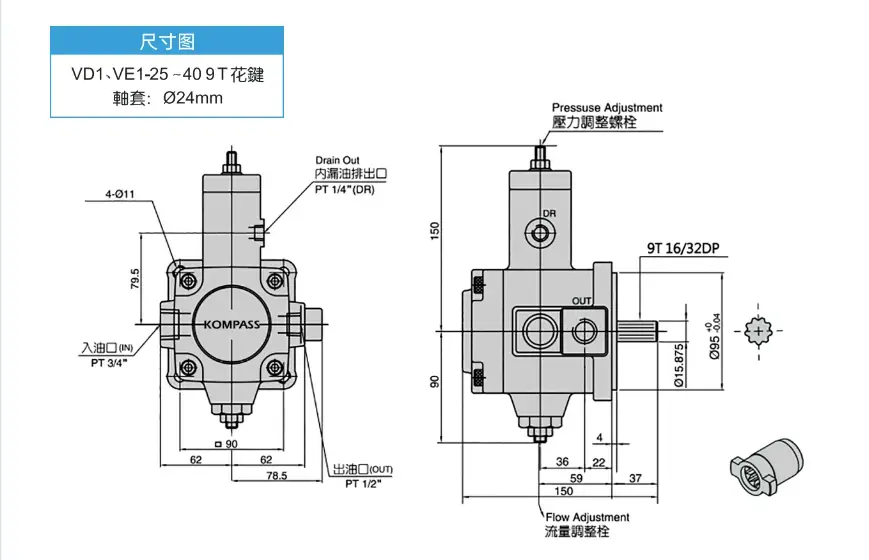

一、低压变量叶片泵（VP 系列，7MPa）

1）VP 标准型（VP‑XX‑FAX）

• VP‑08‑FA1、VP‑08‑FA2、VP‑08‑FA3
• VP‑12‑FA1、VP‑12‑FA2、VP‑12‑FA3
• VP‑15‑FA1、VP‑15‑FA2、VP‑15‑FA3
• VP‑20‑FA1、VP‑20‑FA2、VP‑20‑FA3
• VP‑30‑FA1、VP‑30‑FA2、VP‑30‑FA3
• VP‑40‑FA1、VP‑40‑FA2、VP‑40‑FA3

2）VP‑SF 带调压手柄型

• VP‑SF‑12‑D、VP‑SF‑15‑D、VP‑SF‑20‑D

3）VPVC / HVPVC 高压变量型（14MPa）

• VPVC‑F12‑A3‑02、VPVC‑F20‑A3‑02、VPVC‑F20‑A4‑02A
• HVPVC‑F30‑A4‑20

4）VPV2 / VDC 改进款

• VPV2‑12‑35
• VDC‑1A‑F20D‑20

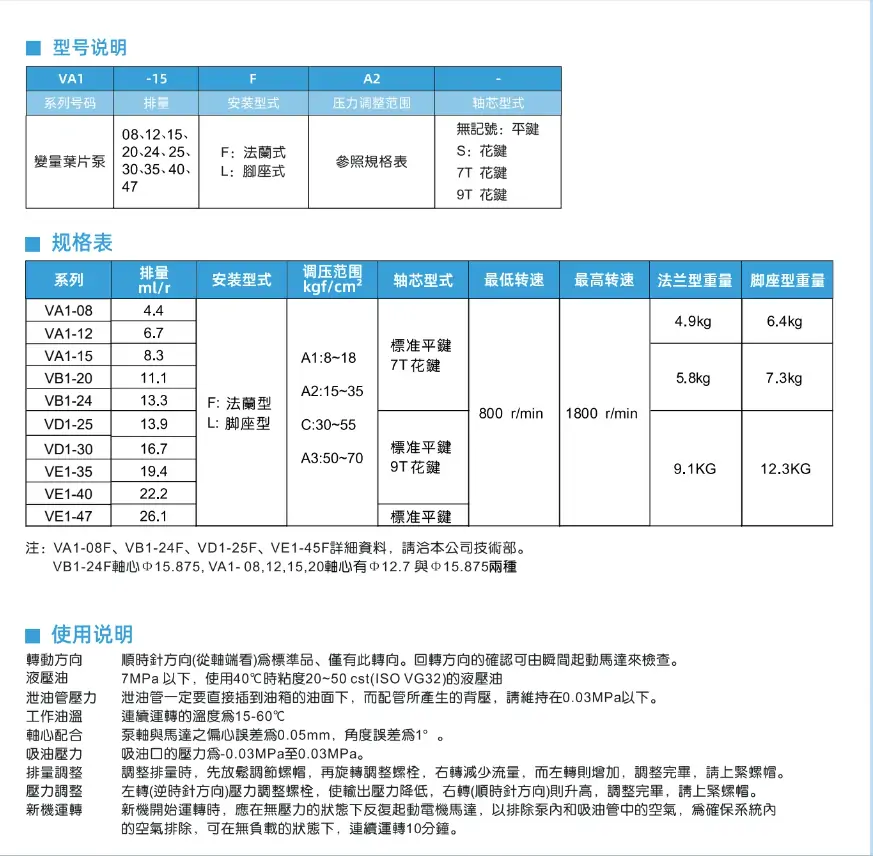

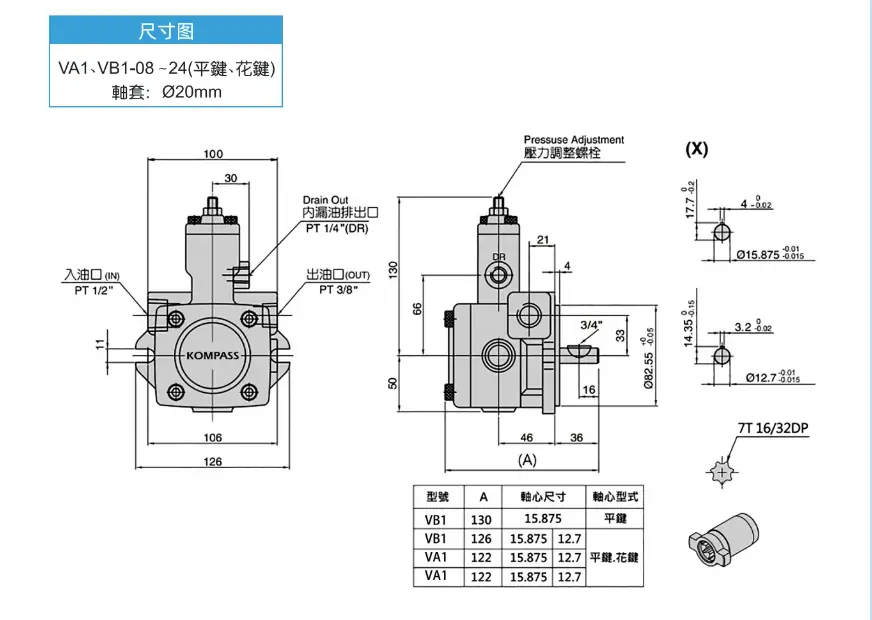

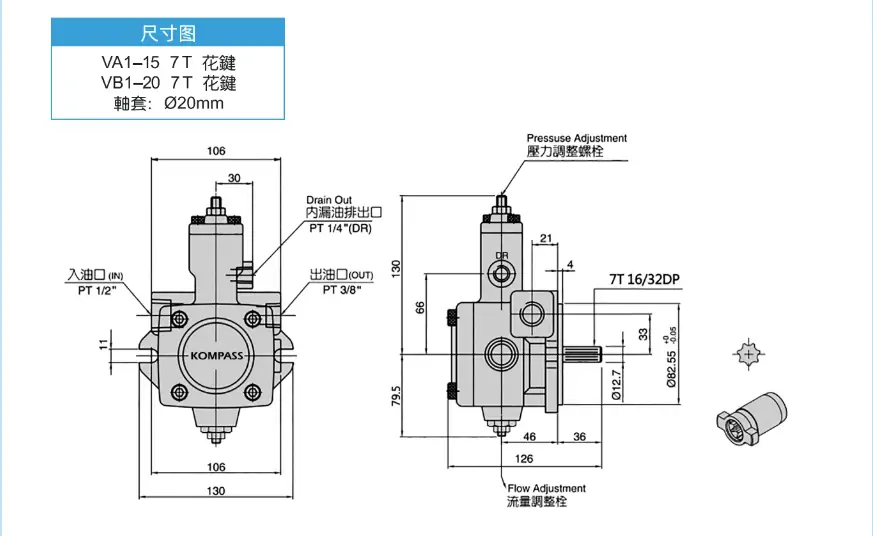

5）VB1 系列

• VB1‑20F‑A3

二、定量叶片泵（50T 系列，21MPa）

• 50T‑36/S、50T‑40/S、50T‑50/S
• VP5F‑B3‑50S

三、齿轮泵（HGP 系列，高压）

1）单联 HGP‑1A

• HGP‑1A‑F1R、HGP‑1A‑F6R

2）单联 HGP‑2A

• HGP‑2A‑F4R、HGP‑2A‑F6R、HGP‑2A‑F8R、HGP‑2A‑L4R

3）单联 HGP‑3A

• HGP‑3A‑F11R、HGP‑3A‑F17R

4）双联 HGP‑22A

• HGP‑22A‑F44R、HGP‑22A‑F66R、HGP‑22A‑F66L
• HGP‑22A‑L66R、HGP‑22A‑L66L

5）三联 HGP‑33A

• HGP‑33A‑F66R、HGP‑33A‑L66L
• HGP‑33A‑F2525R、HGP‑33A‑F2828R、HGP‑33A‑F2828L

四、双联叶片泵（VP‑XX‑XX‑FA3）

• VP‑20‑20‑FA3、VP‑30‑30‑FA3、VP‑40‑40‑FA3

五、液压阀系列（DSG 系列，与 YUKEN 通用）

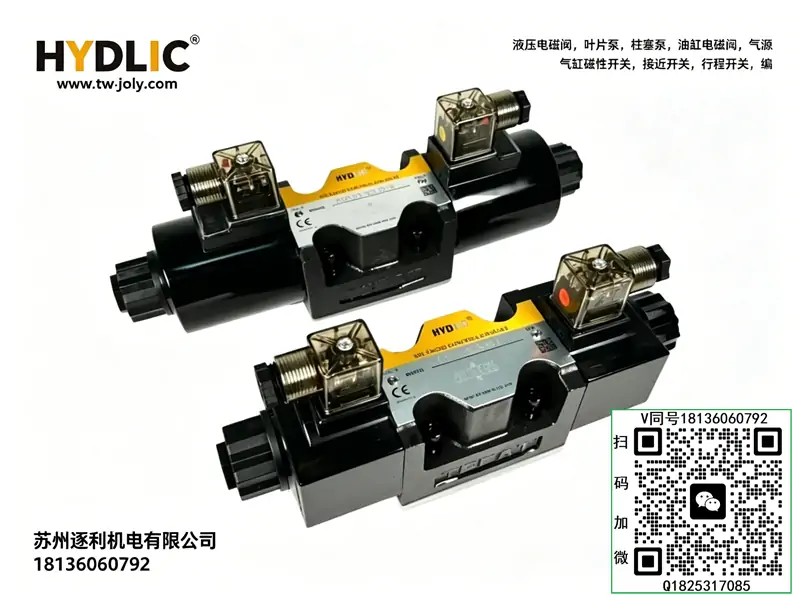

1）电磁换向阀（DSG‑01 / 03）

• DSG‑01‑2B2‑DL‑D2、DSG‑01‑3C2‑DL‑D2、DSG‑01‑3C4‑DL‑D2
• DSG‑01‑2B2‑DL‑A2、DSG‑01‑3C2‑DL‑A2、DSG‑01‑3C4‑DL‑A2
• DSG‑03‑2B2‑DL‑D2、DSG‑03‑3C2‑DL‑D2、DSG‑03‑3C4‑DL‑D2
• DSG‑03‑2B2‑DL‑A2、DSG‑03‑3C2‑DL‑A2、DSG‑03‑3C4‑DL‑A2

2）压力阀 / 叠加阀

• 溢流阀：DB‑02、DB‑03
• 叠加单向阀：MCV‑02‑W
• 叠加节流阀：MTC‑02‑A/B

六、电机泵组（配套）

• 内插式电机：0.75kW、1.5kW、2.2kW、3.7kW、5.5kW
• 卧式电机 + 泵：VP‑20+1.5KW、VP‑30+2.2KW、VP‑40+3.7KW

七、型号命名规则（以 VP‑20‑FA3 为例）

• VP：变量叶片泵
• 20：排量 20cc/rev
• F：法兰安装
• A：轴端（A = 标准）
• 3：设计版本（1/2/3）
• SF：带调压手柄
• HVP：高压型（14MPa）
• HGP：齿轮泵
• DSG：电磁换向阀

一、型号释义

• JCS：系列代号，管式安装、内置微动开关型压力继电器
• 02：接口尺寸 1/4"PT（≈G1/4）
• N：压力等级 中压N：20–210 kg/cm²（≈2–21 MPa）NL：低压 15–60 kg/cm²NLL：超低压 5–40 kg/cm²H：高压 20–500 kg/cm²

二、核心参数

• 调压范围：2–21 MPa（20–210 bar）
• 最大耐压：23 MPa（230 bar）
• 接口螺纹：G1/4（PT1/4）
• 电气触点：AC250V/3A；AC125V/5A；DC24V/160mA
• 开关形式：单刀双掷（NO/NC 公共端）
• 重量：约 1.0 kg
• 安装方式：管式（直接串在压力管路上）

三、工作原理

• 液压压力作用在内部活塞 / 膜片上，压力达到设定值时推动顶杆，触发微动开关切换触点。
• 常用于：高压报警 / 停机低压补油 / 泵启动注塑机、机床、液压站压力联锁保护

四、特点

• 结构紧凑、管式安装方便，直接拧在测压口或分支路上
• 微动开关寿命长（约 50 万次），重复精度高
• 可垂直 / 水平安装，调节旋钮带刻度，便于现场设定

五、典型应用

• 标准液压站、VP/PV2R/50T叶片泵系统高压保护
• 注塑机、压铸机锁模 / 射胶压力检测
• 机床液压、工装夹紧压力到位信号

六、电气接线（常用）

• 公共端（COM）
• 常开（NO）：压力到达设定值时接通
• 常闭（NC）：压力低于设定值时接通
