唯冠WINNERWORKER继电器DNM-02P-250K-21B DNM-02W-250K-21B-51H

一、叶片泵系列（PVF / PVL / PVDP / PVDF）

PVF 单联定量叶片泵

PVF-20-70-11, PVF-30-70-11, PVF-40-70-11

PVL 双联定量叶片泵

PVL12-31-47-FR, PVL2-65-FR

PVDP 变量叶片泵（单联）

PVDP-3-70-3-7-11

PVDF 变量双联叶片泵

PVDF-30-70-30-70-11

二、齿轮泵系列（HGP 全系列）

HGP-1A 高压齿轮泵

HGP-1A-F1R-X-2B-10, HGP-1A-F2R-X-2B-10, HGP-1A-F3R-X-2B-10, HGP-1A-F4R-X-2B-10, HGP-1A-F5R-X-2B-10, HGP-1A-F6R-X-2B-10, HGP-1A-F8R-X-2B-10

HGP-2A 高压齿轮泵

HGP-2A-F2R-X-2B-10, HGP-2A-F2.5R-X-2B-10, HGP-2A-F3R-X-2B-10

HGP-3A 高压齿轮泵

HGP-3A-F11R-X-2B-10, HGP-3A-F17R-X-2B-10, HGP-3A-F19R-X-2B-10, HGP-3A-F19L, HGP-3A-F30R-X-2B-10

三、电磁换向阀（WE 系列）

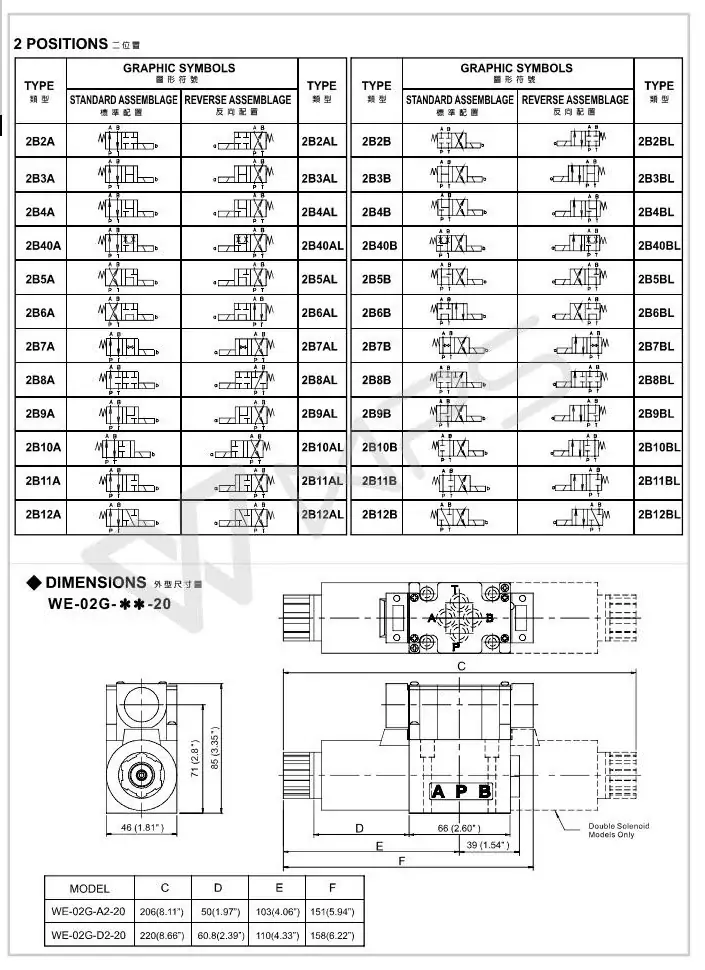

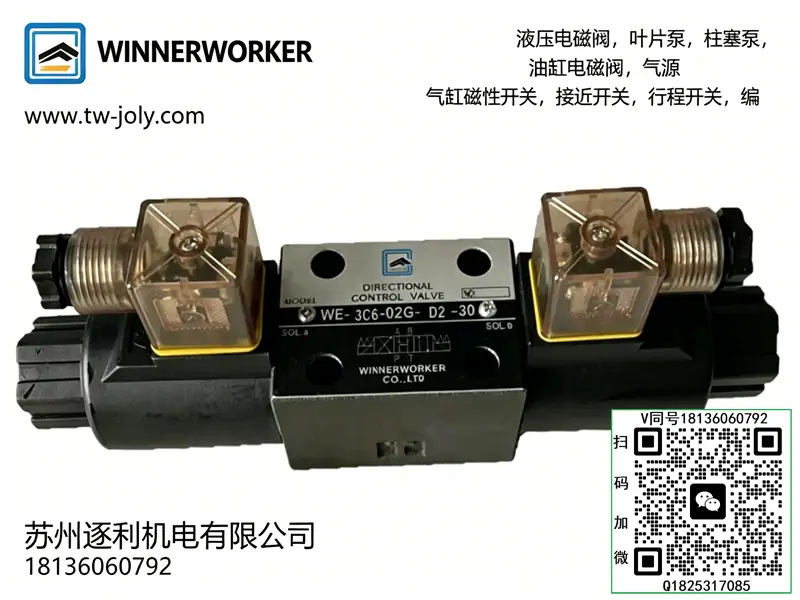

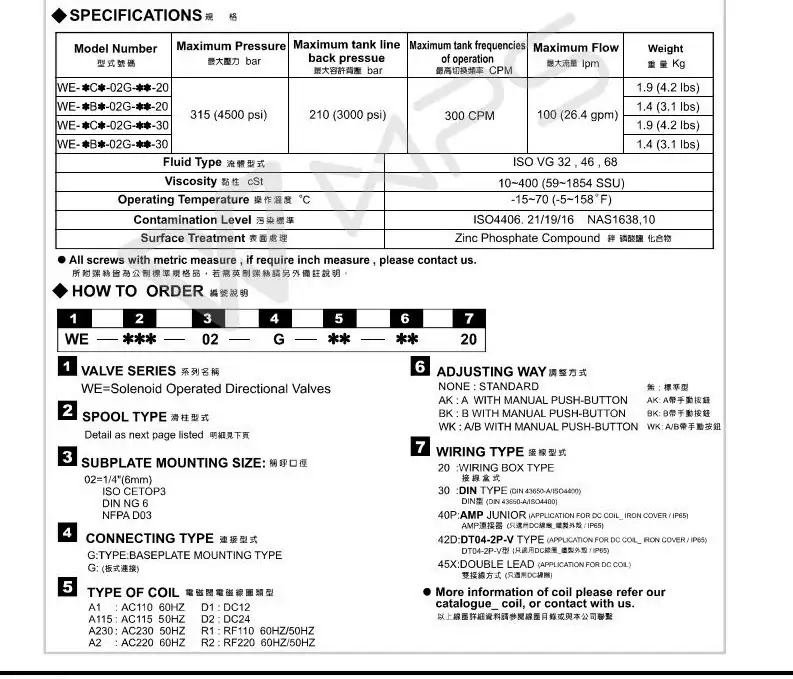

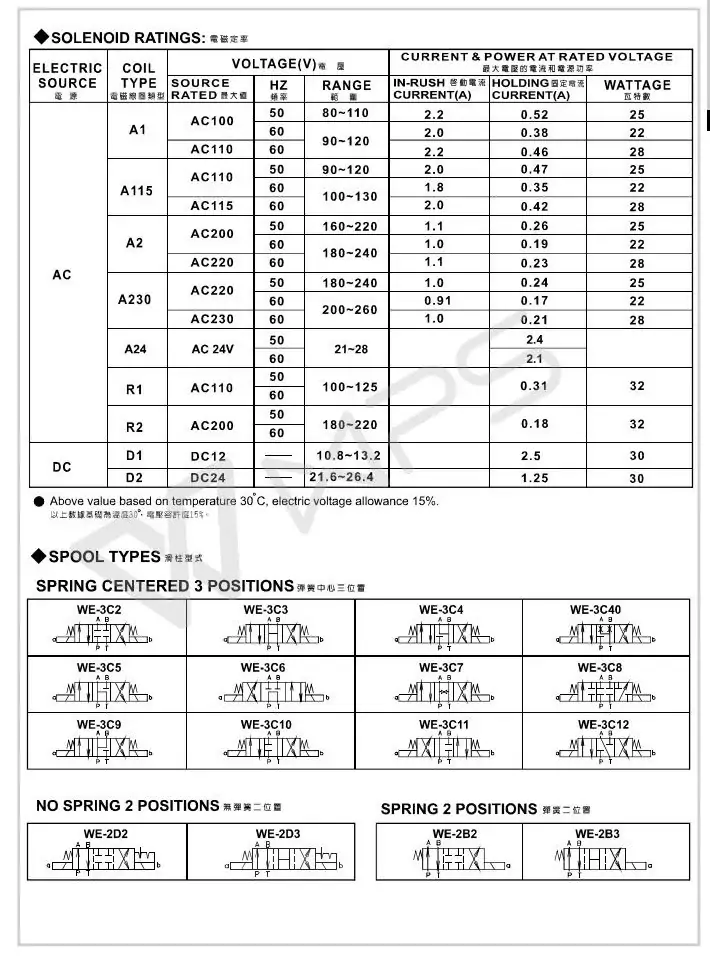

WE-3C2-02G-D2-30, WE-3C3-02G-D2-30, WE-3C4-02G-D2-30, WE-3C5-02G-D2-30, WE-3C6-02G-D2-30, WE-2B2-02G-D2-30

四、溢流阀 / 电磁溢流阀（DB / DBW / BG）

DBW 电磁溢流阀

DBW-10G-2-D2-30, DBW-03G-3-D2-30

BG 溢流阀

BG-03-0-30-A, BG-03-1-30-A, BG-06-0-30-A, BG-10-0-30-A

五、叠加阀系列（MPC / MTC / MRV 等）

MPC 液控单向阀

MPC-02W-20

MTC 单向节流阀

MTC-02-A-K-20

MRV 叠加溢流阀

MRV-02P-3-30

六、压力继电器（DNM）

DNM-02P-250K-21B, DNM-02W-250K-21B-51H

七、其他常见阀型号（补充）

DB-03G-3-30, DB-10G-2-30, SWH-G02-C2-D24

一、型号释义

• DNM：液压压力继电器系列
• 02：02 规格安装尺寸制式
• W：接口型式 / 结构特征代号
• 250：压力设定量程 25.0MPa
• K：触点形式、接线方式版本代号

二、结构组成

由阀体、压力感应膜片 / 活塞、弹簧调压组件、微动电气开关、调节旋钮、锁紧结构、进出油口、接线端子构成；
液压感应与电气开关集成一体，液电信号转换式结构。

三、工作原理

液压油接入控制油口，油压作用于感应元件，克服弹簧预紧力推动机构位移；
当系统压力上升达到设定值时，触发内部微动开关，实现触点通断，输出电信号；
当系统压力回落至复位压力以下，开关自动复位，恢复初始触点状态；
完成液压压力→电气信号自动切换控制。

四、核心技术参数

• 压力调节量程：最高 25.0MPa
• 安装形式：管式 / 板式标准接口
• 触点型式：单刀单掷 / 常开常闭可选
• 介质：ISO VG32、VG46 抗磨液压油
• 适用油温：15℃～65℃
• 压力回差：具备固定合理回差，避免频繁启停抖动

五、性能特点

1. 压力感应灵敏，动作响应快，控制精度稳定；
2. 调节旋钮可手动设定触发压力，锁紧后不易偏移；
3. 机械结构耐油压冲击，使用寿命长；
4. 液电隔离可靠，抗干扰能力强；
5. 体积小巧，安装布线便捷，适配常规液压控制回路。

六、安装使用规范

1. 按油口标识接入控制压力油路，避免接错；
2. 安装位置避免剧烈震动，防止误动作；
3. 压力设定由低压逐步上调，不可一次性调到高压量程极限；
4. 电气接线严格匹配触点容量与电压等级，防止烧蚀触点；
5. 接入油路需加装前置过滤，杂质易造成感应阀芯卡滞、压力失灵。

七、适用工况

液压系统压力检测、过载报警、工序压力到位信号反馈、油泵卸荷控制、油缸行程终点压力发信等自动化控制回路。
