K1P10L11A K1P6L11A K1P7L11A K1P9L11A 日本 齿轮泵 NIHON SPEED

1. 齿轮泵（主流）

• K1P 系列：K1P1R11A、K1P2R11A、K1P3R11A、K1P4R11A、K1P5R11A
• K2P 系列：K2P6R11A、K2P7R11A、K2P8R11A、K2P9R11A、K2P10R11A
• K3P 系列：K3P11R11A、K3P12R11A、K3P13R11A、K3P14R11A、K3P15R11A
• K1F 系列（法兰型）：K1F1R11A、K1F2R11A、K1F3R11A
• K1G 系列（脚座型）：K1G1R11A、K1G2R11A、K1G3R11A

2. 润滑泵 / 小型泵

• SP 系列：SP-10、SP-15、SP-20、SP-25、SP-30
• TP 系列：TP-05、TP-10、TP-15
• RP 系列：RP-20、RP-25、RP-30

3. 其他

• 电机泵组：K1P + 电机（如 K1P2R11A-0.4KW）
• 定制型号：按压力 / 转速定制（如 K1P3R11A-20MPa）

一、型号释义

• K1P：系列代号，高压外啮合定量齿轮泵
• 10：公称排量 10.5 mL/r
• L：旋转方向，轴端视角左旋（逆时针）
• 11A：结构配置代码，标准法兰安装、平键轴伸、常规油口布局、标准密封配置

二、整体结构

紧凑型铝合金壳体高压齿轮泵，由前盖、泵体、后盖、主动 / 从动齿轮、耐磨浮动侧板、高压密封组件、高抗磨轴承组成。采用轴向间隙自动补偿结构，高压内泄小、容积效率高；齿面精密磨削，低脉动、低噪音。

三、工作原理

标准外啮合容积式齿轮泵原理：

1. 齿轮脱啮合侧容积变大，真空吸油；
2. 齿槽将油液从吸油腔带至压油腔；
3. 啮合侧容积减小，油液挤压升压输出；
4. 浮动侧板实时补偿轴向磨损间隙，长期保持高压高效率。

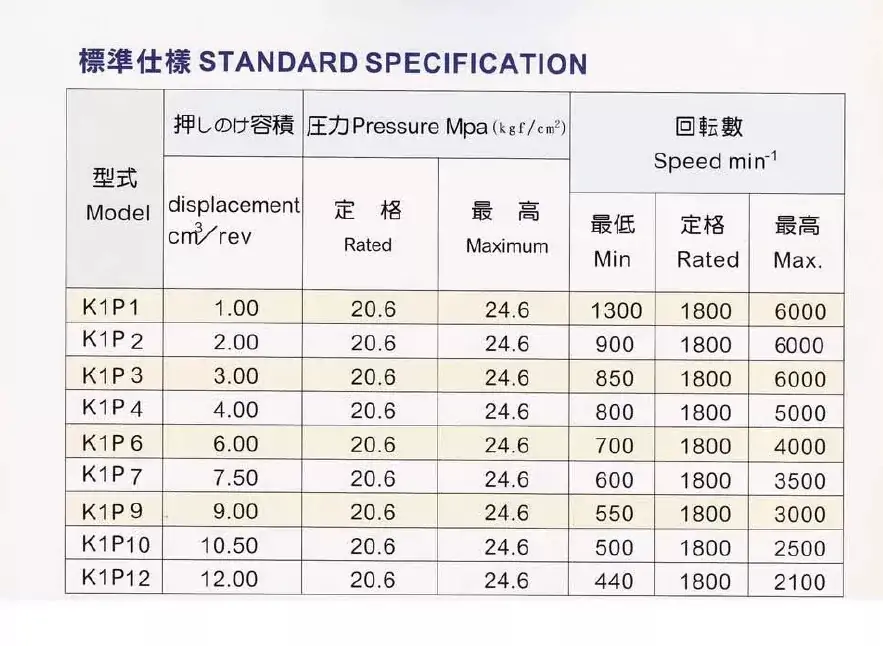

四、核心技术参数

• 公称排量：10.5 mL/r
• 额定压力：206 bar（20.6 MPa）
• 峰值瞬时压力：245 bar（24.5 MPa）
• 适用转速：500～2500 rpm，推荐常用 1000～2000 rpm
• 理论流量：1500rpm≈15.75 L/min，2000rpm≈21 L/min
• 容积效率：额定工况≥90%
• 旋转方向：左旋（轴端看逆时针）
• 安装形式：法兰式
• 轴端形式：标准平键轴（φ12.5mm）
• 油口规格：吸入口 PT1/2"，排出口 PT1/2"
• 密封材质：标准 NBR 丁腈橡胶，适用油温 -20℃～+80℃
• 适用液压油：32#、46# 抗磨液压油，粘度 10～420cSt
• 重量：约1.75 kg

五、性能特点

1. 高压耐冲击：245bar 下通过百万次冲击疲劳测试，耐久性强；
2. 间隙补偿：浮动侧板设计，磨损小、寿命长、内泄低；
3. 低噪低脉动：优化渐开线齿形，流量脉动小、运行噪音低；
4. 轻量化紧凑：铝合金壳体，体积小、安装空间占用少；
5. 污染耐受强：适配工业常规过滤等级，抗油液污染能力好。

六、适用场景

• 中小型液压站、机床液压系统
• 环卫车辆、工程机械辅助液压
• 升降平台、物流搬运设备
• 轻工机械、木工机械、通用自动化液压回路
• 土木建设机械、产业车辆、农林渔业机械

七、使用安装注意

1. 优先水平安装，吸油管路尽量短、粗、直，严禁漏气；
2. 系统建议配置10μm过滤，延长泵芯寿命；
3. 长期使用建议工作压力不超额定 206bar，避免长期峰值承压；
4. 联轴器同轴度控制在 0.1mm 以内，避免偏磨、异响、早期损坏；
5. 油温超过 80℃工况，可更换氟橡胶高温密封版本。
