SUNNY液压泵液压单元HA-45-F-R-04-B-S-K-32-V桑尼士定量叶片泵

HG0-08-01R-VPC，HG0-10-01R-VPC，HG0-10-1R-VPC，HG0-10-1R-VSC，HG0-13-01R-VPC，HG0-160-01R-VPC，HG0-16-01R-VPC，HG0-20-01R-VPC，HG0-8-1R-VPC，HG0-8-1R-VSC，

HG1-100-01R-VPC，HG1-125-01R-VPC，HG1-13-1R-VPC，HG1-13-1R-VSC，HG1-16-1R-VPC，HG1-16-1R-VSC，HG1-20-1R-VPC，HG1-20-1R-VSC，HG1-25-01R-VPC，HG1-25-1R-VPC，HG1-25-1R-VSC，HG1-32-01R-VPC，HG1-32-1R-VPC，HG1-32-1R-VSC，HG1-40-01R-VPC，HG1-40-1R-VPC，HG1-40-1R-VSC，HG1-50-01R-VPC，HG1-50-1R-VPC，HG1-50-1R-VSC，HG1-63-01R-VPC，HG1-63-1R-VPC，HG1-63-1R-VSC

HG2-100-01R-VPC，HG2-100-1R-VPC，HG2-100-1R-VSC，HG2-125-01R-VPC，HG2-125-1R-VPC，HG2-125-1R-VSC，HG2-140-01R-VPC，HG2-160-01R-VPC，HG2-160-1R-VPC，HG2-160-1R-VSC，HG2-80-01R-VPC，HG2-80-1R-VPC，HG2-80-1R-VSC

CP0-08-P-20R，CP0-16-P-10R，CP0-20-P-10R

CP1-25-P-10R，CP1-32-P-10R-36，CP1-63-P-10R，CPO-10-P-10R

CP2-100-P-01R-36，CP2-100-P-10B-36，CP2-125-P-01R-36，CP2-145-P-01R-36，CP2-160-P-01R-36，CP2-80-P-01R-36，CP2-80-P-10R-36，

HA-100-F-R-01-B-S-K-32-V，HA100-F-R-04-H-S-K-32，HA-120-F-R-01-B-S-K-32-V，HA145-F-R-04-H-S-K-32，HA-16-F-R-01-B-S-K-32-V，HA-16-F-R-04-B-S-K-32-V，HA180-F-R-04-H-S-K-32，HA-22-F-R-01-B-S-K-32-V，HA-22-F-R-04-B-S-K-32-V，HA-37-F-R-01-B-S-K-32-V，HA-37-F-R-04-B-S-K-32-V，HA37-F-R-04-H-K-3201，HA37-F-R-04-H-S-K-3201，HA-45-F-R-01-B-S-K-32-V，HA-45-F-R-04-B-S-K-32-V，HA45-F-R-04-H-K-32，HA45-F-R-04-H-S-K-32，HA-56-F-R-01-B-S-K-32-V，HA-56-F-R-04-B-S-K-32-V，HA56-F-R-04-H-S-K-32，HA64-F-R-04-H-S-K-32，HA-70-F-R-04-B-S-K-32-V，HA-80-F-R-01-B-S-K-32-V，HA80-F-R-04-H-S-K-32，HA-90-F-R-01-B-S-K-32-V，HA90-F-R-04-H-S-K-32

HA10VS0100DR/31R-PPA12N00，HA10VS0140DR/31R-PPA12N00，HA10VS018DR/31R-PPA12N00，HA10VS028DR/31R-PPA12N00，HA10VS045DR/31R-PPA12N00，HA10VS071DR/31R-PPA12N00

SQP1-11-86A-18，SQP1-11-86B-18，SQP1-11-86C-18，SQP1-11-86D-18，SQP1-12-86A-18，SQP1-12-86B-18，SQP1-12-86C-18，SQP1-12-86D-18，SQP1-14-86A-18，SQP1-14-86B-18，SQP1-14-86C-18，SQP1-14-86D-18

SQP2-10-86A-18，SQP2-10-86B-18，SQP2-10-86C-18，SQP2-10-86D-18

SQP3-45-86A-18，SQP3-45-86B-18，SQP3-45-86C-18，SQP3-45-86D-18

SQP4-42-86A-18，SQP4-42-86B-18，SQP4-42-86C-18，SQP4-42-86D-18，SQP4-45-86A-18，SQP4-45-86B-18，SQP4-45-86C-18，SQP4-45-86D-18

20系列

20V25A-1CR 20VQ

2520系列

2520V/VQ 2520V17A14-1AD22L 2520VQ

2525系列

2525V/VQ 2525VQ

25系列

25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25

25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ

3520系列

3520VQ 3520VQ21A8S-1BBR

3525系列

3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ

35系列

35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R

35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42

4520系列

4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA

4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA

4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA

4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA

4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA

4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA

4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ

4535系列

4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ

45系列

45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A

45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75

HA-45 为固定排量内啮合齿轮泵，属中高压、中等排量系列，核心特性：结构紧凑、压力稳定、低脉动、适配中高压液压系统，最低稳定工作转速 500 r/min。

一、核心技术参数

• 类型：固定排量内啮合齿轮泵（轴向间隙补偿式）
• 理论排量：45 mL/r（45 cc/rev）
• 压力规格额定工作压力：25 MPa（250 bar）瞬时峰值压力：30 MPa（300 bar）
• 转速范围最高连续转速：3000 r/min最低稳定工作转速：500 r/min
• 适用介质：矿物型抗磨液压油（推荐 ISO VG46）、合成液压油
• 工作油温：-15℃ ～ 80℃（推荐 25～55℃）
• 油液清洁度：≤ ISO 19/16，避免杂质磨损补偿侧板
• 轴伸形式：标准平键（可选渐开线花键）
• 连接形式：SAE 标准法兰/螺纹油口
• 重量：约 8.2 kg

二、结构组成与工作原理

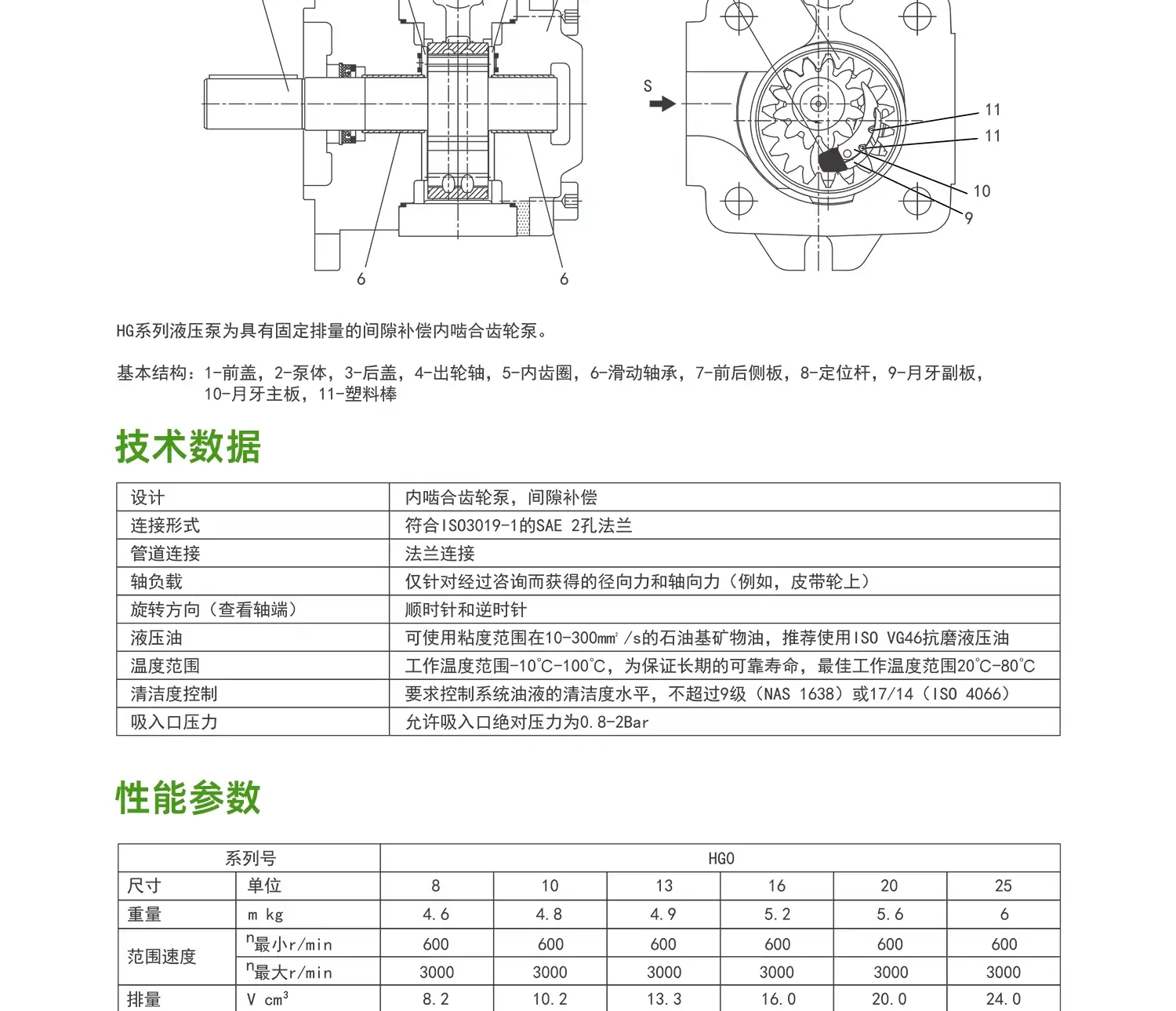

1. 核心结构

由高强度铸铁泵体、主动小齿轮、内齿圈、月牙隔板、轴向补偿侧板、滑动轴承、前后端盖、密封组件等组成。

• 内齿副：主动齿轮与内齿圈偏心啮合，形成吸、压油腔
• 月牙隔板：分隔吸油区与压油区，防止串油
• 轴向补偿机构：高压油推动侧板贴紧齿轮端面，自动补偿磨损间隙
• 降噪壳体：加厚铸铁结构，抑制振动与噪音

2. 工作原理

主动轴带动小齿轮旋转，内齿圈同步啮合转动；齿间容积随啮合位置变化，吸油区容积扩大吸入油液，压油区容积缩小输出高压油；补偿机构动态密封，减少内泄，实现稳定、低脉动供油。

三、性能特点

1. 压力稳定、效率高：额定 25 MPa，高压下容积效率≥ 90%，保压性能好
2. 低噪音、低脉动：内啮合结构+降噪设计，流量脉动小于外啮合泵
3. 转速适应性强：最低 500 r/min 稳定工作，适配伺服变频驱动
4. 抗污染能力强：齿间间隙大、滑动轴承，对杂质敏感度低于叶片泵
5. 寿命长、可靠性高：无易损件，适合频繁启停、连续工作工况
6. 结构紧凑：体积小、重量轻，便于集成安装

四、典型应用场景

• 注塑机、压铸机、液压机伺服液压系统
• 工程机械、叉车、起重机械中高压回路
• 机床、冶金设备、橡塑机械液压站
• 保压回路、精密控制、低噪音供油系统
• 工业液压站、节能型液压系统

五、安装与维护要点

1. 安装

• 采用挠性联轴器，严格对中，避免轴端径向/轴向力
• 吸油高度≤ 500 mm，吸油管通畅，防止气蚀
• 进出口严禁接反，首次启动前注满油、空载排气
• 可任意角度安装，固定牢固减少振动

2. 维护

• 定期检查油位、油温、油液清洁度、密封泄漏
• 避免长期空转、超压、超速运行
• 建议换油周期：2000–3000 小时，更换吸油滤芯
• 长期停用后，先低速空载运行再加载

六、同系列排量参考（mL/r）

HA-25、HA-32、HA-45、HA-56、HA-63、HA-80

需要我补充 HA-45 与 HG0-13、HG2-100 的参数对比表，或提供安装尺寸、油口规格吗？
