一、基本信息

• 类型：固定排量内啮合齿轮泵
• 系列：HG2 系列大排量高压型
• 理论排量：100 mL/r

二、压力与转速

• 额定工作压力：31.5 MPa（315 bar）
• 峰值压力：35 MPa（350 bar）
• 最高连续转速：3000 r/min
• 最低稳定工作转速：500 r/min

三、适用工况

• 适用介质：矿物型抗磨液压油（常用 ISO VG46），也可适配部分环保型液压液
• 工作油温：-10℃ ～ 80℃
• 油液清洁度：建议不低于 ISO 18/15，防止磨损补偿侧板与轴承

四、结构与工作原理

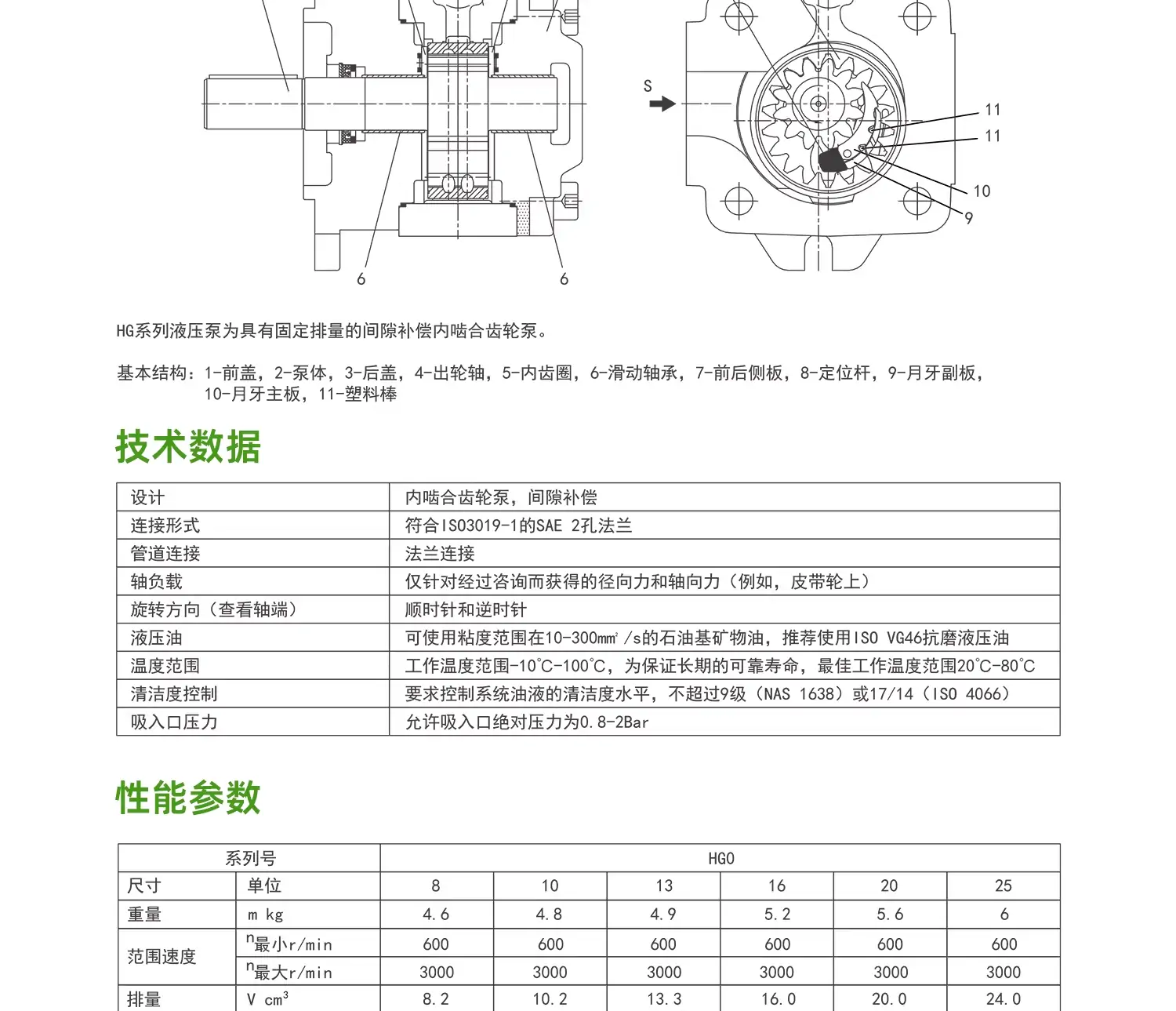

1. 主要结构
2. 由泵体、前后端盖、主动齿轮、内齿圈、月牙隔板、滑动轴承、轴向压力补偿侧板、密封组件等构成。
3. 采用轴向+径向间隙自动补偿结构，保证高压下仍有较高容积效率。
4. 工作原理
5. 主动齿轮带动内齿圈啮合旋转，齿间形成密闭容积变化实现吸油与压油；月牙隔板分隔吸油腔与压油腔，补偿机构随压力自动贴紧端面，减少内泄，输出稳定高压油流。

五、性能特点

• 大排量、高压稳定，适合大流量液压系统
• 内啮合结构，流量脉动小、运行噪音低
• 抗污染能力较强，对油液杂质敏感度低于叶片泵
• 容积效率高，高压工况下衰减小
• 结构紧凑，适合集成式液压站与伺服驱动系统
• 可承受频繁启停、保压、间歇工作工况

六、典型适用场景

• 大型注塑机、压铸机、液压机伺服系统
• 大流量高压液压站、工程机械主油泵
• 机床、冶金设备、橡塑机械等大功率液压系统
• 对流量平稳性、噪音控制有要求的工业液压回路

七、安装与使用要点

• 采用挠性联轴器连接，避免轴端承受径向力和轴向力
• 吸油管路需通畅，防止吸空、气蚀
• 首次启动前泵内需注油，空载排气后再加载
• 严禁长期空转、超压、超速运行，以免损坏补偿机构和轴承
• 定期检查油液、密封件及连接紧固情况
