图文分析液压系统集成块孔加工问题

液压系统集成快加工问题，估计很多人都不是很清楚，本文苏州逐利带大家来了解一下。

(l)工艺孔封堵问题

工艺孔是为了连接内部交叉孔而加工的，通常采用以下三种方法进行封堵。

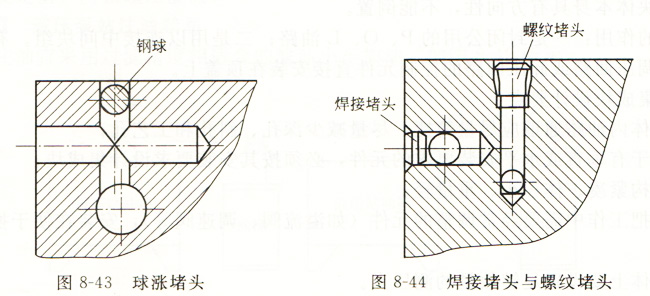

①球涨堵头。这种方法如图8-43所示。多用于堵塞孔径小于10mm的孔，要求有足够过盈，这要按JBJ 2007-88标准设计和制造。

②焊接堵头。这种封堵方法如图8-44所示，将焊接堵头周边连续均匀焊牢在要封堵的工艺孔处，多用于横孔靠近边壁的交叉孑L的堵塞；直径小于5mm的工艺孔可以不用堵头直接焊封。

③螺纹堵头。采用螺纹堵头的封堵方法，如图8-44所示。这种方法不但便于清洗液压系统集成块内部，而且需要时可拧下螺纹堵头，改接压力表、传感器等，便于系统调试。设计、制造螺纹堵头时，一定要执行JB/ZQ 4446-86等标准。

(2)集成块孔间距问题

①集成块体积不宜过大。在油路允许的情况下，应尽量减少集成块体积，以使液压系统紧凑。如果集成块体积加大，除生产成本增加以外，块中的孔道深度相应增加，工艺性变差，且孔道位置精度难于控制，增加了废品率。

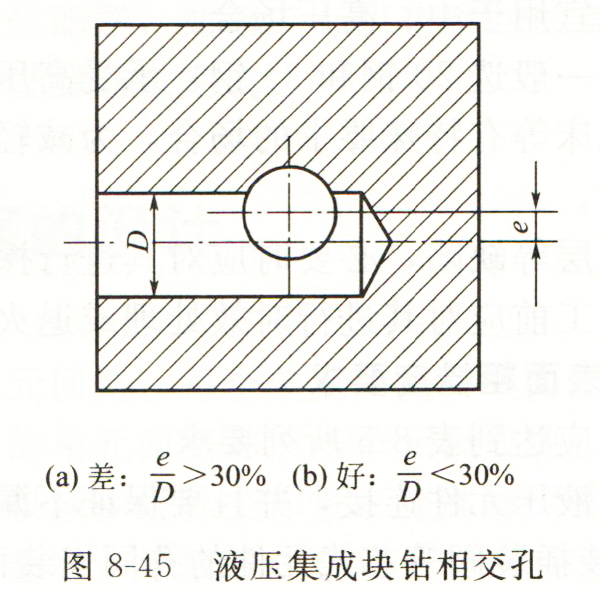

②液压集成块钻相交孔最大偏心距不大于规定值。集成块钻孔多为直角相交，有时两个直角相交孔的轴线不完全相交，称其偏心为e，e相对于孔径D之比称为相对偏心率，即E=e/D。局部阻力系数ζ的经验公式为ζ-=1. 60+0. 16EO. 04，当E小于30%时，阻力系数ζ可以接受，如图8-45所示。

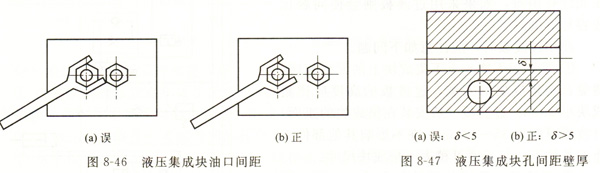

③液压集成块油口间的间距应注意管接头旋转空间。集成块油口应为内螺纹，而拧入的管接头为外六角，这样就应有接头旋转和扳手空间，应避免油口之间距离太近而产生干涉，如图8-46所示。

④液压系统集成块孔间距壁厚不宜小于5mm，如图8-47所示。

(3)集成块孔加工问题

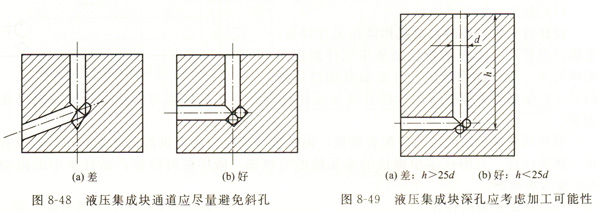

①液压集成块通道应尽量避免斜孔，如图8-48所示。

集成块孔道的加工为钻孔，为了防止钻头损坏尽量避免斜孔。

集成块钻孔时，两个孔道间的壁厚应有足够的强度，以免油压破坏孔壁，通常设计壁厚大于5mm。

②液压系统集成块深孔应考虑加工可能性，如图8-49所示。

集成块孔道为钻孔，钻深孔时，钻头容易损坏，通常钻孔深度不宜超过25倍孔径。
