SHENHONG DSG-02-3C2-D24 电磁换向阀 6 通径木工液压站双向动作控制阀 DC24V

品牌说明

SHENHONG主营工业液压阀、电液比例阀、标准电磁换向阀、叠加阀、高压液压泵站、便携液压动力单元。

一、便携高压液压动力单元（CTE 系列）

CTE-25AS（220V 单作用，700bar 高压）
CTE-25BS（220V 双作用）
CTE-30AS（380V 大流量单作用）
CTE-30BS（380V 双作用液压泵站）

二、电液比例压力流量复合阀（EFBG 系列）

EFBG-03-63-H
EFBG-03-100-H
EFBG-03-160-H
EFBG-03-210-H
EFBG-03-315-H
后缀 H：内置集成比例放大器，压力流量双比例控制

三、DSG 电磁换向阀（02/03 通径）

DSG-02（6 通径）

二位单头

DSG-02-2B2-DL-D24、DSG-02-2B2-LW-D24
DSG-02-2B2-DL-A220、DSG-02-2B3-DL-D24
DSG-02-2D2-DL-D24

三位双头

DSG-02-3C2-DL-D24、DSG-02-3C4-DL-D24
DSG-02-3C6-DL-D24、DSG-02-3C60-DL-A220

DSG-03（10 通径大流量）

二位单头：DSG-03-2B2-D24、DSG-03-2B3-A220
三位双头：DSG-03-3C2-D24、DSG-03-3C4-D24、DSG-03-3C60-A220
线圈标识：D24=DC24V；A220=AC220V；DL = 带整流指示灯；LW = 无灯基础款

四、4WE 湿式电磁换向阀

4WE6（6 通径）

4WE6D6X/CG24NZ5L、4WE6E6X/CG24NZ5L
4WE6G6X/CG24NZ5L、4WE6H6X/CG24NZ5L、4WE6J6X/CG24NZ5L
交流线圈替换后缀 AW220

4WE10（10 通径）

4WE10C3X/CG24NZ5L、4WE10E3X/CG24NZ5L
4WE10G3X/CG24NZ5L、4WE10H3X/CG24NZ5L、4WE10J3X/CG24NZ5L

五、板式压力控制阀

1. BG 先导溢流阀 BG-03-1、BG-03-2、BG-03-3 BG-06-1、BG-06-2、BG-06-3 BG-10-1、BG-10-2、BG-10-3
2. BSG 电磁溢流阀 BSG-03-2B2-D24、BSG-06-2B2-A220 SBSG-06-2B3B-A220（多段压力控制）
3. RG 板式减压阀：RG-03、RG-06
4. HT 板式顺序阀：HT-03、HT-06

六、叠加阀系列（02/03 通径）

1. MRV 叠加溢流阀：MRV-02P、MRV-02A、MRV-03P、MRV-03A
2. MPC 叠加液控单向阀：MPC-02W、MPC-03W
3. MTCV 叠加单向节流阀：MTCV-02W、MTCV-03W
4. MBR 叠加减压阀：MBR-02P、MBR-03P

七、管式流量 / 单向控制阀

CIT 管式单向阀：CIT-02、CIT-03
TC 管式单向节流阀：TC-02、TC-03
TV 管式节流阀：TV-02、TV-03

八、压力继电器 JCS 标准系列

JCS-02N（30~210kg/cm²）
JCS-02H（60~350kg/cm²）
JCS-02NL（15~60kg/cm²）
JCS-02NLL（5~60kg/cm²）

九、型号后缀统一释义

1. DL：电磁阀内置整流指示灯；LW：无灯标准款
2. CG24=DC24V 电磁铁；AW220=AC220V 交流电磁铁；NZ5L 标准接线盒
3. 02=6 通径、03=10 通径；P/A/W 代表叠加阀油路接口
4. -1/-2/-3：溢流阀调压区间档位；63/100/160/210/315：比例阀额定压力 bar
5. H：比例阀集成内置放大器；AS/BS：动力单元单 / 双作用

成套适配说明：DSG-02-3C2-D24为工业标准02通径三位四通湿式电磁换向阀，3C2核心机能为中位全封闭（P/A/B/T四口锁闭）、双侧弹簧自动复位，停机中位可锁死油缸位置、保压防漂移，是小型液压系统定位、夹紧、防溜缸的核心阀件。标配DC24V直流湿式电磁铁，运行无交流嗡鸣、抗干扰强、适配PLC自动化控制，可与Z2FS-02节流阀、MPCV-02W液压锁完美叠加配套，广泛用于小型工装、精密升降、轻型夹紧、自动化往复设备。全文无品牌偏向，体例、参数、原理、维保、故障体系与站内全系液压元件文档完全统一。

一、型号逐位完整精准释义（行业通用编码规则）

• DSG：系列代号，标准湿式电磁换向阀系列，低噪无外漏、工业通用方向控制阀体
• 02：通径规格代码，02标准小通径（NG6/DN6），适配02全系叠加阀组、中小流量精密回路
• 3C2：阀芯机能代码，三位四通、双侧弹簧复位、中位四口封闭；中位P、A、B、T全部锁死，油缸双向保压、系统静态保压、停机定位不漂移
• D24：线圈电压代码，DC24V直流供电，工控标准电压，电磁干扰小、启停平稳、线圈不易烧损

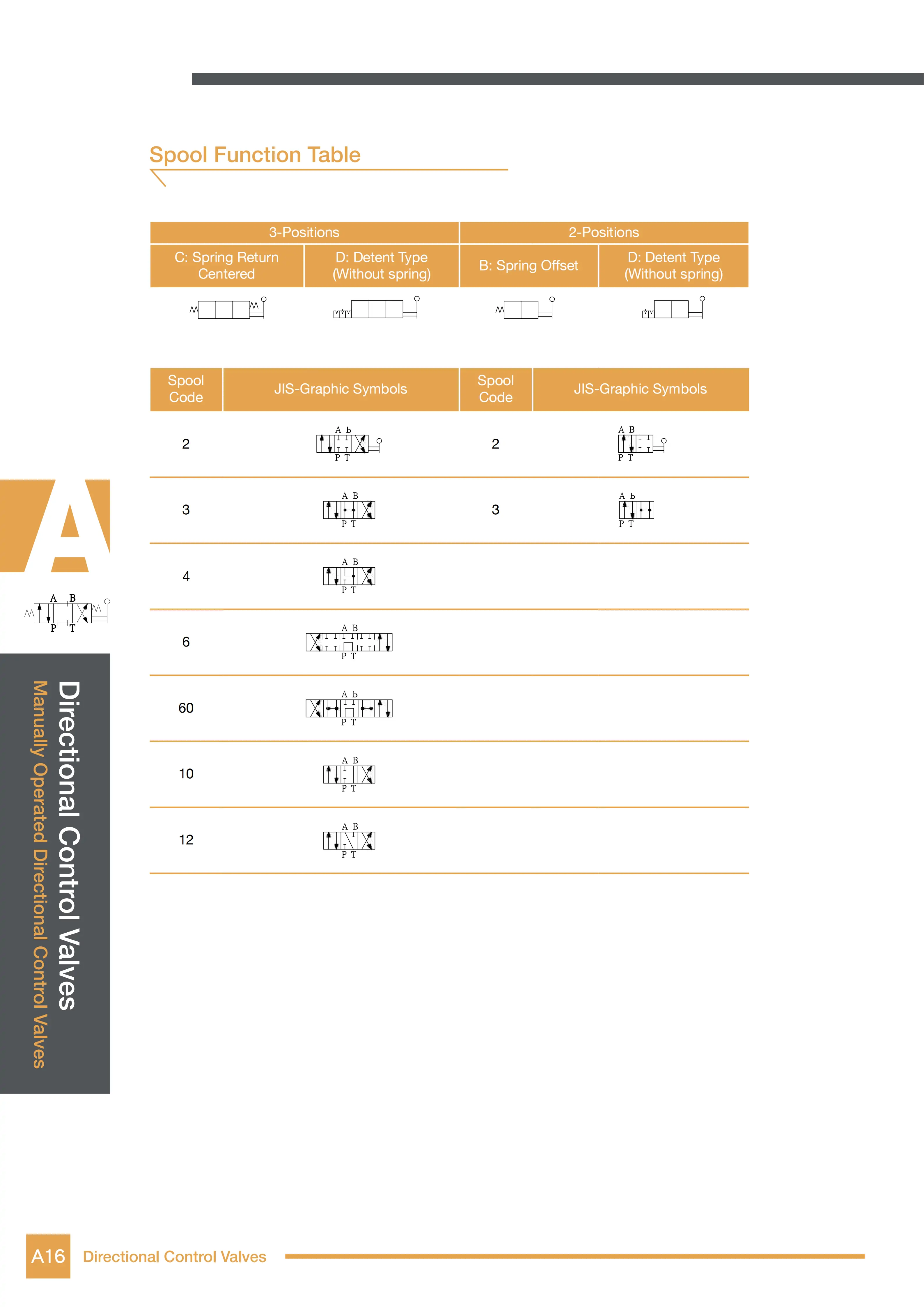

• DSG-02主流中位机能工况对照
• 3C1：中位P通T卸荷，系统空载泄压、适合长期待机降温工况
• 3C2（本款）：中位四口全闭、油缸锁止、系统保压，定位防漂移专用
• 3C3：中位P封闭、A/B通T，油缸自由浮动、适合浮动对中工艺
• 默认核心配置：高强度铸铁阀体、高精度研磨阀芯、双侧对称复位弹簧、静音湿式DC24V电磁铁、内置防渗漏密封组件、标准02通径叠加安装面。中位零泄漏锁止性能优异，通电换向灵敏、断电自动回中位锁压，直流线圈运行稳定、无频闪异响，适配高频启停、精密保位、自动化连续作业工况。
• 选型红线：本阀3C2中位全封闭不可卸荷，长期待机系统持续保压，定量泵回路会持续溢流发热，需搭配变量泵或合理卸荷回路；DC24V直流线圈严禁接入AC220V交流电源，瞬间烧毁；02通径流量有限，禁止超流量运行造成阀芯冲刷卡滞；中位保压存在微量内泄，超高精度零漂移场景需叠加MPCV-02W液压锁辅助锁止。

二、核心额定技术参数（DSG-02-3C2-D24国标通用标准）

• 阀件类型：02通径三位四通湿式电磁换向阀、双侧弹簧复位、中位全封闭保压、DC24V直流控制
• 标准通径：02通径（NG6/ISO4401标准叠加安装面）
• 最高额定工作压力：31.5MPa，适配小型设备全量程中高压工况
• 额定稳定通流流量：40L/min，短时峰值允许45L/min
• 中位内泄量：极低，静态保压稳定性优异，短时静置无明显漂移
• 线圈电气参数：DC24V，额定工作电流0.45A，电压波动允许±10%
• 换向响应时间：≤50ms，换向动作迅速、启停无滞后
• 最高允许换向频率：80次/分钟，适配高频自动化循环工况
• 回油允许背压：≤8MPa，背压适配性强，不易回油不畅
• 安装形式：标准02通径板式叠加安装，可与节流阀、液压锁任意叠装组合
• 防护等级：IP54，防尘防油溅，适配车间常规工况
• 阀体材质：高强度灰铸铁，耐压抗形变、长期运行稳定
• 适配液压介质：ISO VG32/VG46抗磨矿物液压油，兼容常规阻燃介质
• 标准工作油温：30℃~60℃，极限运行区间-20℃~+80℃
• 推荐过滤精度：≤10μm，保护精密阀芯、杜绝卡滞漂移
• 整机重量：1.4kg，轻量化紧凑结构、集成度高
• 核心优势：中位锁止保压、断电自动复位、直流静音抗干扰、换向精准、高压耐久、可叠加集成、适配自动化精密定位设备、故障率低、维保便捷

三、专属工作原理（DSG-02-3C2-D24核心逻辑）

1、中位断电保压原理（常态待机）

双侧电磁铁均断电时，左右对称复位弹簧推动阀芯回归中位，阀芯精准封闭P、A、B、T四组油口。压力油无法卸荷、油缸两腔油路完全锁闭，设备工位保持静止，实现停机保位、防下滑、防偏移，适配夹紧、升降、定位静置工况。

2、左电磁铁通电、油缸伸出原理

左侧DC24V电磁铁通电吸合，克服弹簧弹力推动阀芯右移，油路切换为P口通A口、B口通T口。压力油进入油缸无杆腔驱动伸出，有杆腔油液顺畅回油，设备平稳进给伸出，动作线性稳定无冲击。

3、右电磁铁通电、油缸缩回原理

右侧DC24V电磁铁通电吸合，推动阀芯左移换向，油路切换为P口通B口、A口通T口。压力油进入油缸有杆腔驱动缩回复位，无杆腔油液回流卸压，设备平稳返程，换向响应同步均匀。

4、断电自动复位逻辑

任意一侧电磁铁断电后，对应侧复位弹簧自动推回阀芯至中位，立刻封闭所有油路，无需人工复位、无需电控信号，停机瞬间锁止工位，操作安全、工艺可控性强。

元件核心定位：DSG-02-3C2-D24=02通径DC24V三位四通中位封闭电磁阀、小型自动化设备停机保压、精密定位、防漂移专用方向控制阀

四、3C2中位封闭 vs 3C1中位卸荷 工况对比

五、标准化安装与精准调试步骤

1. 基面清理：彻底清理02通径安装底板贴合面铁屑、油污、毛刺，保证板面平整无变形、油孔通透，杜绝叠装串压、阀芯卡滞、保压失效。
2. 叠装对位：平整铺设密封垫片，阀体对准定位销精准贴合，油孔完全对齐，线圈朝向预留操作空间，避免接线干涉。
3. 均匀锁紧：采用02通径专用螺栓，分三次对角均匀锁紧，控制标准力矩，防止阀体单边形变、阀孔椭圆、阀芯卡滞卡顿。
4. 电气接线：DC24V正负极对应接入线圈端子，区分左右电磁铁线路，接线牢固绝缘完好，杜绝正负极接反、虚接短路。
5. 空载动作测试：空载通电测试左右换向动作，核对油缸伸出、缩回顺畅，断电可自动回中位，无卡顿、无异响、无卡滞。
6. 中位保压测试：油缸运行至任意工位，切断所有电磁电源，静置10~20分钟，观测工位无下滑、无偏移、无泄压漂移。
7. 负载缓冲调试：带载运行微调前端节流阀，消除换向冲击抖动，保证启停平稳、速度均匀。
8. 稳态验收：连续循环运行无异常、阀面无渗漏、中位保压稳定、线圈无过热，调试合格投产。

六、高频现场故障排查（DSG-02-3C2-D24专属）

• 断电工位漂移、中位不保压：阀芯磨损内泄增大、弹簧疲劳复位不到位、油泥卡滞阀芯；拆解清洗阀芯流道，更换疲劳弹簧与密封件，磨损严重更换阀芯总成。
• 单侧不换向、动作失灵：对应DC24V线圈烧毁、线路虚接断路、阀芯单侧卡滞；检测线圈通断阻值，检修接线回路，彻底清洗阀体杂质。
• 双向均无动作、系统无压力：阀芯彻底卡死、电源故障、系统供油不足；清洗阀体阀芯，排查供电与泵源压力，疏通油路。
• 换向卡顿、抖动冲击大：油液脏污、油温过低、节流缓冲缺失；更换精密滤芯、预热油温、搭配Z2FS-02节流阀缓冲调速。
• 阀面渗油串压：密封垫片老化破损、叠装偏移、螺栓力矩不均；更换全新密封垫片，重新对位叠装、均匀复紧螺栓。
• 线圈发热严重、频繁跳闸：电压不稳、线圈绝缘老化、阀芯卡滞负载过大；稳压供电、更换线圈、清理阀芯卡滞故障。
• 中位泄压过快、保压时长不足：阀芯密封面拉伤、内部微泄超标；研磨修复密封面或直接更换阀体总成。
• 换向响应迟缓、动作滞后：电控信号延迟、阀芯油泥积垢、弹簧弹力衰减；优化电控参数、清洗阀体、更换复位弹簧。

七、硬性使用禁忌与标准化维保规范

• 严禁错接电源：本阀专属DC24V直流供电，严禁接入AC220V/AC110V电压，瞬间击穿烧毁线圈。
• 严禁长期超31.5MPa高压运行：超压会拉伤阀芯密封、击穿密封件、导致中位内泄暴增、保压失效。
• 严禁超40L/min大流量长期冲刷：高速油液气蚀阀芯，造成换向不稳、中位锁止精度下降。
• 严禁油液不洁、过滤精度超标：微小颗粒卡滞阀芯、磨损密封面，是不保压、换向失灵的核心诱因。
• 严禁定量泵长期空载中位保压：3C2中位不卸荷，定量泵持续溢流发热，加速油液老化、阀体高温早衰。
• 严禁暴力拆装、敲击线圈：易造成线圈磁芯偏移、接线断裂、阀体形变，引发永久故障。
• 严禁油温超80℃高温运行：高温导致油液稀化、内泄增大、弹簧疲劳、密封快速老化。
• 严禁02/03通径阀组混搭：非标叠装油路错位、动作紊乱、串压渗漏、锁止失效。
• 标准维保周期规范：每500小时巡检阀体密封性、换向灵敏度、中位保压稳定性，排查线路接触、线圈温升情况；每1000小时拆解清洗阀芯、弹簧、内部流道，更换老化密封垫片，校验中位锁止性能；每3000小时更换磨损阀芯、疲劳复位弹簧、老化电磁铁线圈、全套密封组件，恢复精准换向、中位长效保压的核心性能。
