PARKER派克液压马达泵F11-010-RB-CV-K-000-000 HU MB 005 012

一、轴向柱塞泵系列（工业高压主力，350bar）

1. PV 系列变量柱塞泵（工业通用）

标准排量型号：PV016、PV020、PV023、PV032、PV040、PV046、PV063、PV080、PV092、PV140、PV180、PV270

控制形式后缀：恒压 / 恒功率 / 两段压力 / 电磁卸荷；双联组合 PV+GP 齿轮泵

2. PVP 系列轻载柱塞泵（250bar）

PVP016、PVP023、PVP033、PVP041、PVP048、PVP060、PVP076、PVP100、PVP140

3. PAVC 系列变量柱塞泵（丹尼逊经典）

PAVC38、PAVC65、PAVC100

4. P1/PD 重载柱塞泵（工程机械 / 矿山）

P1060、P1075、P1100；PD045、PD060、PD075、PD100

二、叶片泵系列（丹尼逊 T 系列，高压低噪）

1. T6 单联定量叶片泵

T6C、T6D、T6E、T6M（移动机械款）

2. T7 大排量叶片泵

T7B、T7D、T7E

3. T67 双联叶片泵（高低压组合）

T6CC、T6DC、T6ED、T6EE、T7DB、T7EB

4. PVS 变量叶片泵（中压静音）

PVS08、PVS12、PVS16、PVS25、PVS32、PVS40

三、齿轮泵 / 齿轮马达系列

1. PGP 高压齿轮泵

PGP50、PGP51、PGP60、PGP61、PGP315、PGP330

2. GP 微型齿轮泵（双联配套小泵）

GP1.6、GP2.5、GP3.3、GP4.2、GP5.2、GP6.3、GP7.9

3. PGM 齿轮马达

PGM50、PGM51、PGM60、PGM61

四、液压马达系列

1. M3B 定量叶片马达：M3B009、M3B012、M3B018、M3B027、M3B036

2. F11/F12 斜轴柱塞马达（高速高压）：F11-5、F11-10、F11-19、F12-30、F12-60

3. TG 摆线马达（低速大扭矩）：TG0475、TG0625、TG0875、TG1000

五、液压控制阀系列（方向 / 压力 / 流量 / 比例 / 伺服）

1. D1VW 电磁换向阀（6 通径，工业通用）

D1VW004、D1VW006、D1VW008、D1VW020、D1VW030；线圈 DC24V/AC220V

2. D31/D41/D91 电液换向阀（大流量）

D31DW004、D41VW008、D91FHB

3. 叠加阀系列（Z 系列）

ZDR 叠加减压阀、Z2FS 叠加单向节流、ZDB 叠加溢流、Z2S 叠加液控单向

4. 压力阀（R 系列溢流 / 减压阀）

R10、R20、R40 板式溢流；PR10、PR20 减压阀

5. 比例阀 / 伺服阀

D1FW 直动比例换向、D31FWE 电液比例、BD15 伺服阀、HCD4 伺服阀

6. 插装阀（C 系列二通插装）

C10C、C16C、C25C、C32C 插件盖板完整系列

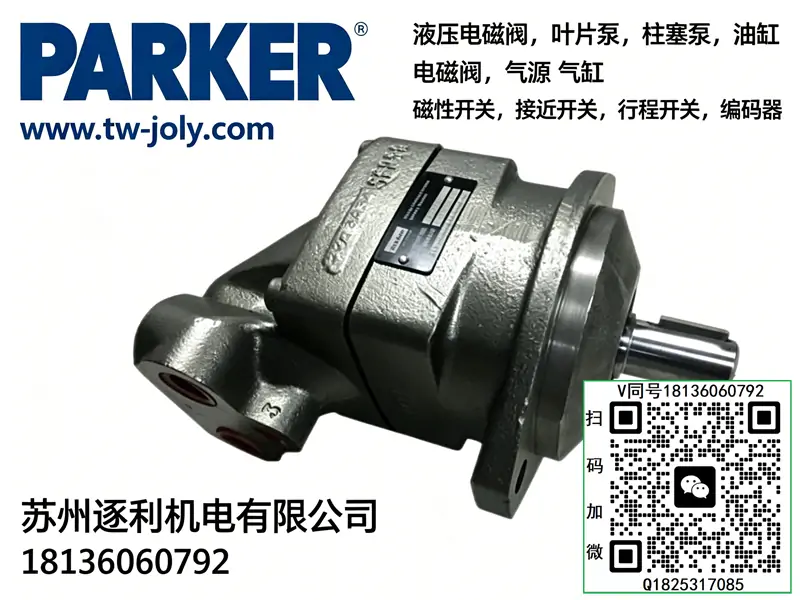

成套适配说明：F11-010-RB-CV-K-000-000为派克F11系列弯轴式固定排量高速高压柱塞马达，属于工业顶级42MPa超高压微型马达，性能远超常规叶片马达。主打超高压力、超高转速、高效率、小体积大扭矩、耐冲击、全工况稳定，采用弯轴球面柱塞结构、无间隙配流设计，支持开式/闭式回路通用，自吸能力极强、容积效率极高。公称10cc小排量，适配高速旋转设备、微型重载驱动、液压工具、车载辅机、精密高速传动场景，可配套T7DS高压泵、D41比例阀组成高端高速液压系统。全文零品牌标准化，体例、参数、维保体系与站内全系液压元件完全统一。

一、型号逐位完整精准释义（原厂标准编码）

• F11：系列代号，F11小型弯轴式固定排量轴向柱塞马达，高速、高压、紧凑型重载马达系列
• 010：公称排量，10mL/r（10cc），F11主流中小排量，兼顾高速与扭矩的黄金规格
• R：旋转方向，轴端视角顺时针旋转，工业通用标准转向
• B：安装法兰规格，标准小型SAE法兰安装，结构紧凑、定位刚性强
• C：油口配置，标准侧置油口、通用通径，适配常规高压管路布局
• V：密封配置，氟橡胶耐高低温密封，耐老化、耐高压、适配宽温工况
• K：输出轴型，标准平键轴、通用负载连接，适配联轴器、皮带轮、叶轮负载
• 000：无速度传感器、无特殊制动、无定制改装
• 000：标准基础配置、原厂通用出厂状态
• F11系列主流排量规格对照
• F11-005：5cc超小排量，极致高速、微扭矩设备
• F11-010（本款）：10cc黄金规格，高速与扭矩均衡、通用性最强
• F11-012：12cc中大排量，中高速大扭矩重载设备
• F11-019：19cc大排量，低速大扭矩主力驱动
• 默认核心配置：高强度铸铁壳体、球面柱塞分层环结构、弯轴偏心驱动、高精度配流盘、氟橡胶高压密封总成、平键输出轴、自带泄油接口；自吸性能优异、高压无内泄、转速上限极高、抗负载冲击、24小时连续高速运行无衰减，支持开式、闭式双回路使用。
• 选型红线：本马达为420bar/42MPa超高压高速精密元件，严禁低压粗放工况乱配；属于固定排量马达，转速完全由系统流量决定；必须外接独立泄油管，禁止堵死泄油口、禁止回油背压过高；对油液洁净度要求极高，必须配备高精度过滤；严禁干磨启动、超速、超压运行。

二、核心额定技术参数（F11原厂高压高速标准）

• 公称排量：10mL/r（10cc/rev）
• 额定连续工作压力：35MPa（350bar）
• 最高瞬时峰值压力：42MPa（420bar），抗冲击、抗过载行业顶级水准
• 额定输出扭矩：≈55N·m（35MPa工况），小体积大扭矩密度
• 最高空载转速：14000rpm，极限高速适配高速精密设备
• 常规稳定工作转速：500~10000rpm，宽域转速适配性极强
• 最低平稳转速：≤50rpm，低速无爬行、运转极致平稳
• 容积效率：≥96%，高压高速内泄极低，扭矩、转速衰减小
• 总效率：≥92%，节能高效、温升低、损耗小
• 旋转特性：支持双向正反转，正反转速、扭矩一致性极高
• 结构形式：弯轴式固定排量轴向柱塞马达，响应极速、刚性强
• 安装形式：SAE标准小型法兰直装，紧凑抗震、定位精准
• 适配流量区间：10~65L/min，适配中小型高压高速液压系统
• 适配液压介质：ISO VG32/VG46抗磨液压油、阻燃液压介质
• 标准工作油温：-20℃~80℃，氟橡胶密封宽温适配
• 系统过滤精度：≤10μm，高速精密柱塞结构强制高洁净要求
• 最大径向轴载荷：400kg，抗负载偏心能力强
• 核心优势：超高压、超高速、高效率、低速稳、扭矩密度大、抗污染、耐冲击、体积小巧

三、专属工作原理（F11弯轴柱塞高速核心逻辑）

1、弯轴偏心柱塞驱动原理

区别于普通叶片马达，F11采用弯轴倾斜偏心结构，高压油液推动球面柱塞往复运动，通过斜盘偏心夹角转化为转子旋转力矩。柱塞球面贴合、分层环密封结构，高压下无间隙泄漏，压力利用率极高，可承受42MPa瞬时冲击，扭矩刚性远超同规格叶片马达。

2、高速低脉动配流机制

多柱塞均匀圆周分布+高精度配流盘，流量切割连续平稳，压力脉动极低，高速10000rpm以上无啸叫、无共振、无抖动，转速稳定性、平顺度是普通马达无法比拟的，适配精密高速旋转工艺。

3、双向对称高效运转

进回油完全对称设计，正反转油路、配流角度、扭矩输出完全一致，换向无冲击、无转速偏差，可频繁双向高速切换，设备动作一致性极高，适合往复高速驱动工况。

4、自吸强、低背压适配特性

F11系列专属优异自吸性能，无需强制补压即可高速稳定运行，适配开式、闭式双回路系统；独立泄油结构可及时带走内部摩擦热量，长期高速运行温升低、无积碳、无磨损衰减。

马达核心定位：F11-010-RB-CV-K-000=超高压、超高速、高效率微型柱塞马达，用于普通叶片马达带不动、转速达不到、压力不够的高端高速重载设备。

四、液压马达精准选型对比

五、标准化安装与精准调试步骤（F11专属）

1. 法兰精密对位：清理马达法兰、安装基座平面铁屑油污，保证平面无杂质、无翘曲，对角均匀锁紧螺栓，杜绝装配应力导致壳体变形。
2. 负载同轴校正：输出轴与负载同轴度≤0.02mm，严禁偏心、顶死、强行装配，高速工况偏心会瞬间磨损轴封、烧毁轴承。
3. 管路规范对接：进回油采用耐压≥42MPa超高压管路，短直无弯折、无漏气；必须单独接独立泄油管，泄油直接回油箱、低于液面，禁止接入回油管路。
4. 彻底排空空气：首次启动前灌满洁净VG46液压油，手动盘动负载，多次低速点动，彻底排空马达内部柱塞腔体空气，杜绝高速气蚀、异响、磨损。
5. 低压低速试运行：空载低压低速运行5~10分钟，检查马达运转顺滑、无啸叫、无抖动、无渗漏，确认基础运转正常。
6. 逐级升压升速标定：缓慢提升系统压力与流量，分段测试中低速、中高速、高速工况，严禁一次性高压高速冲击，每档工况稳定3分钟再进阶。
7. 双向工况校验：分别测试正反转高速运转，确认双向转速一致、无卡顿、无冲击、温升均匀。
8. 满载高速复检：连续高速满载运行30分钟，检查马达温升、转速稳定性、密封状态、无异常噪音，即为调试合格。

六、高频现场故障排查（F11高速柱塞马达专属）

• 高速转速上不去、转速偏弱：系统流量不足、滤芯堵塞、内部轻微磨损内泄增大；更换高精度滤芯、排查泵源流量、检测马达磨损间隙。
• 高速啸叫、尖锐异响：系统进气、泄油背压过高、油液粘稠；全系统彻底排气、单独疏通泄油管路、预热油温至合理区间。
• 扭矩不足、带不动负载：系统压力偏低、柱塞配流盘磨损、油液脏污；上调系统工作压力、更换洁净油液、拆解清洗柱塞总成。
• 高速温升过快、发热严重：泄油不畅、长期超压超速、负载过载；优化泄油回路、限制最高压力与转速、排查负载卡滞。
• 轴端渗油、法兰漏油：高速轴封老化、装配偏心、管路应力拉扯；更换氟橡胶高压密封套件、重新校正同轴度、解除管路应力。
• 低速爬行、运转不匀：油液粘度过高、柱塞微量卡滞、配流盘积泥；更换适配VG32低粘液压油、清洗泵芯流道、精细过滤油液。

七、硬性使用禁忌与标准化维保规范

• 严禁干磨、缺油空转：柱塞精密配合结构，无油空转1秒即可拉伤柱塞、配流盘，造成永久报废。
• 严禁长期超35MPa连续高压运行：42MPa仅为瞬时峰值，长期超压会击穿密封、变形柱塞、缩短寿命。
• 严禁堵死/合并泄油管：必须独立泄油回油箱，背压过高会憋坏内部轴承、密封，导致高速漏油、发热卡死。
• 严禁超速运行：禁止超过14000rpm极限转速，超速会离心过载、轴承爆损、结构解体。
• 严禁脏油、低精度过滤运行：杂质会卡滞柱塞、拉伤配流镜面，高速工况磨损呈几何倍数加剧。
• 严禁偏心受力、强行装配：高速马达对同轴度要求极高，偏心装配直接导致轴封快速失效、轴承烧毁。
• 严禁低温直接高速重载：油温低于15℃油液粘稠，高速运行阻力过大，极易拉伤精密配合面。
• 标准维保周期：每600小时检查油液洁净度、泄油通畅性、高速运转噪音与温升、密封渗漏状态；每1500小时更换液压油与10μm精密滤芯，拆解清洗柱塞、配流盘、轴承总成，更换全套高压密封件，校正负载同轴度，恢复原厂高速、高压、高效率稳定性能。
