派克Parker电磁阀D1VW020BCNJW D1VW001CNJW 2C 3C 4C 6C 8C换向阀线圈

一、轴向柱塞泵系列（工业高压主力，350bar）

1. PV 系列变量柱塞泵（工业通用）

标准排量型号：PV016、PV020、PV023、PV032、PV040、PV046、PV063、PV080、PV092、PV140、PV180、PV270

控制形式后缀：恒压 / 恒功率 / 两段压力 / 电磁卸荷；双联组合 PV+GP 齿轮泵

2. PVP 系列轻载柱塞泵（250bar）

PVP016、PVP023、PVP033、PVP041、PVP048、PVP060、PVP076、PVP100、PVP140

3. PAVC 系列变量柱塞泵（丹尼逊经典）

PAVC38、PAVC65、PAVC100

4. P1/PD 重载柱塞泵（工程机械 / 矿山）

P1060、P1075、P1100；PD045、PD060、PD075、PD100

二、叶片泵系列（丹尼逊 T 系列，高压低噪）

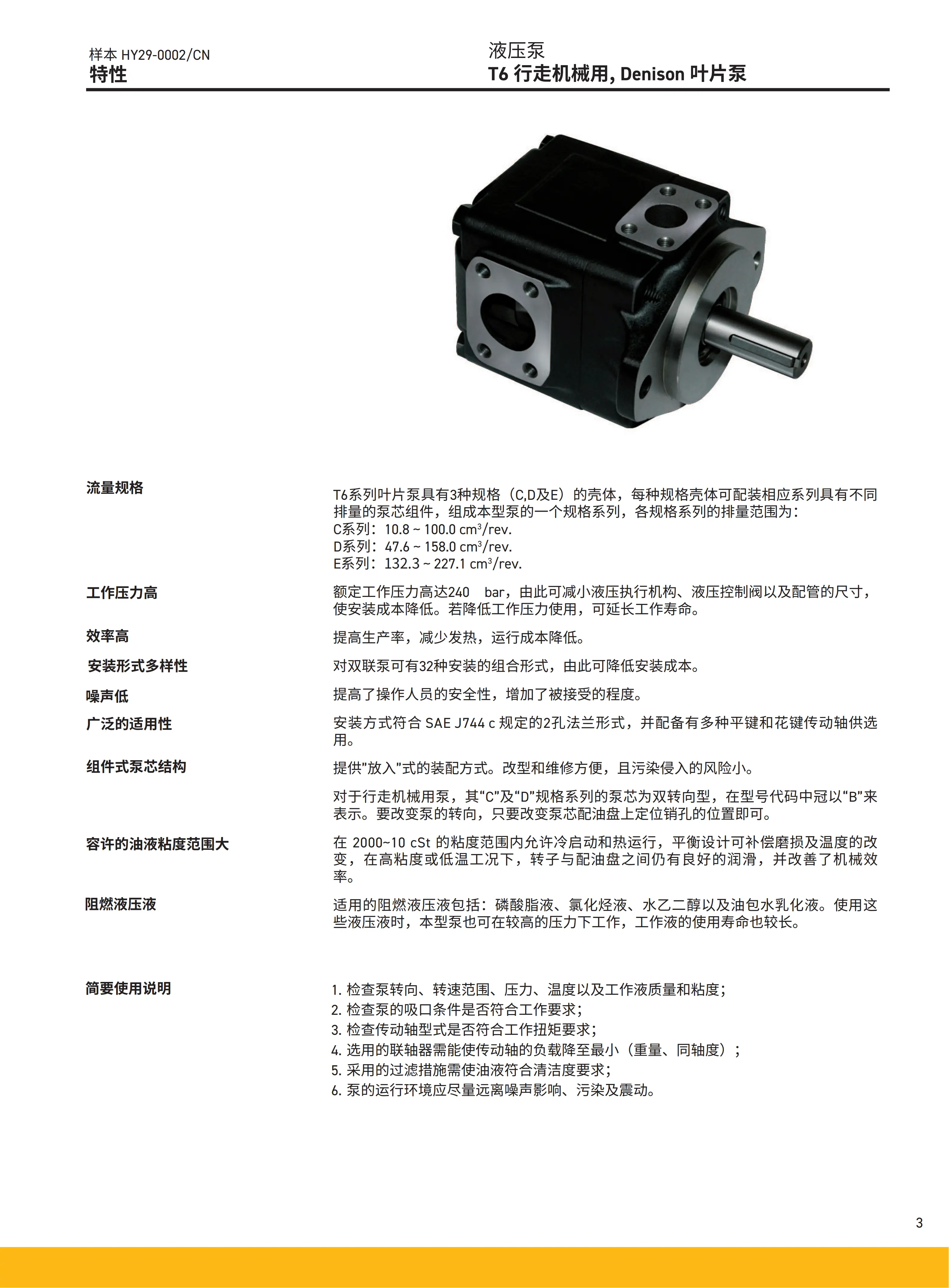

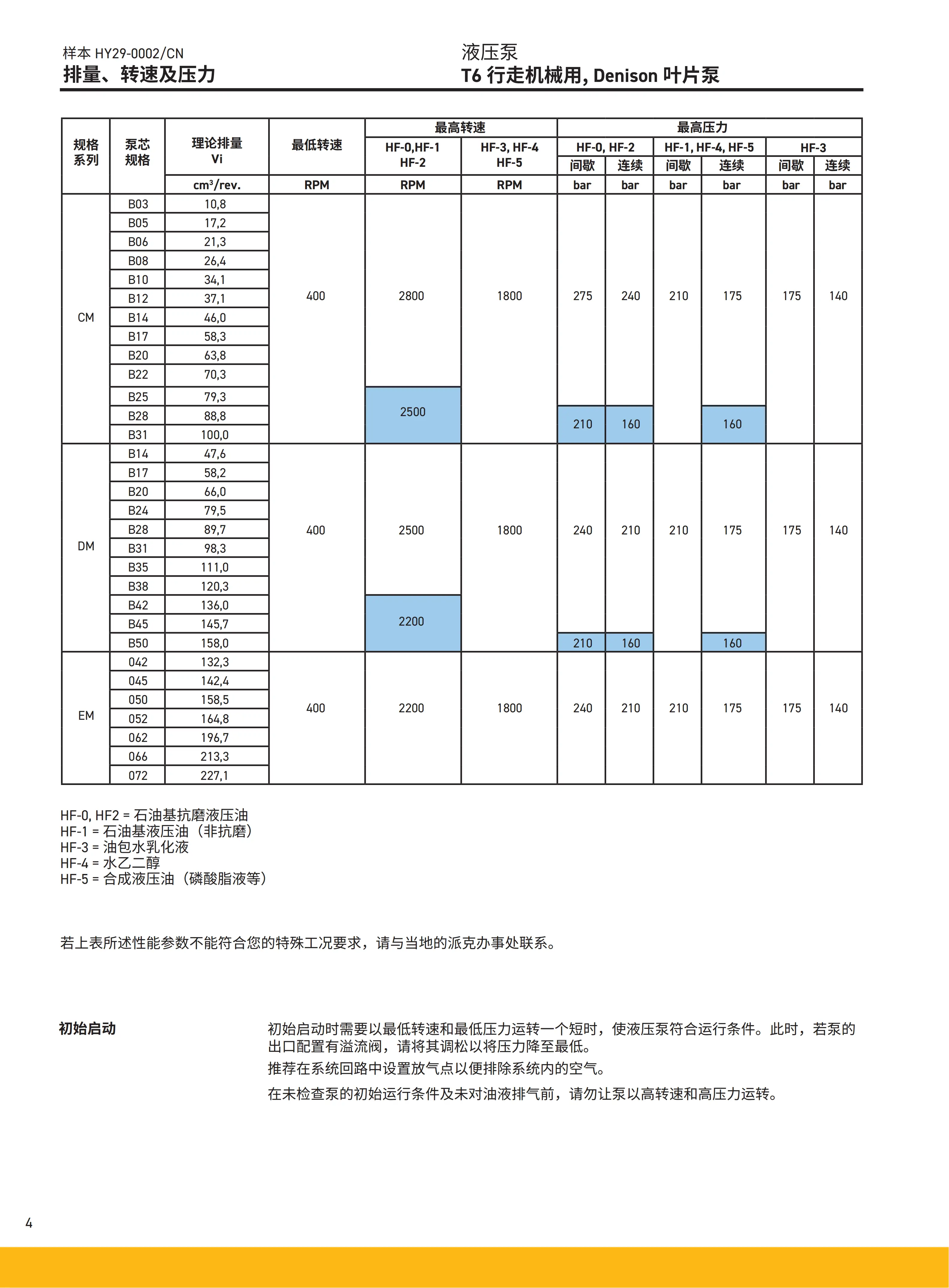

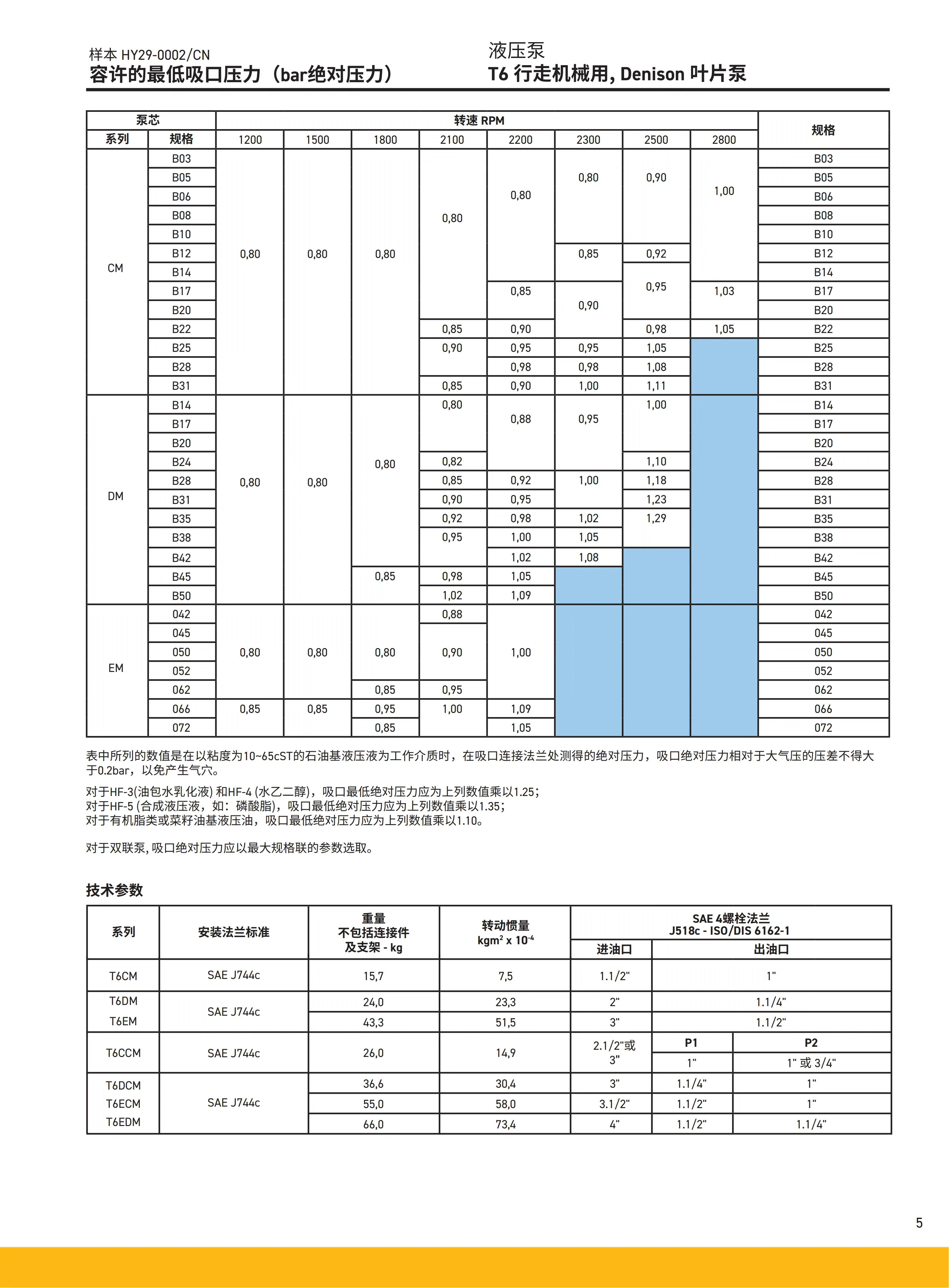

1. T6 单联定量叶片泵

T6C、T6D、T6E、T6M（移动机械款）

2. T7 大排量叶片泵

T7B、T7D、T7E

3. T67 双联叶片泵（高低压组合）

T6CC、T6DC、T6ED、T6EE、T7DB、T7EB

4. PVS 变量叶片泵（中压静音）

PVS08、PVS12、PVS16、PVS25、PVS32、PVS40

三、齿轮泵 / 齿轮马达系列

1. PGP 高压齿轮泵

PGP50、PGP51、PGP60、PGP61、PGP315、PGP330

2. GP 微型齿轮泵（双联配套小泵）

GP1.6、GP2.5、GP3.3、GP4.2、GP5.2、GP6.3、GP7.9

3. PGM 齿轮马达

PGM50、PGM51、PGM60、PGM61

四、液压马达系列

1. M3B 定量叶片马达：M3B009、M3B012、M3B018、M3B027、M3B036

2. F11/F12 斜轴柱塞马达（高速高压）：F11-5、F11-10、F11-19、F12-30、F12-60

3. TG 摆线马达（低速大扭矩）：TG0475、TG0625、TG0875、TG1000

五、液压控制阀系列（方向 / 压力 / 流量 / 比例 / 伺服）

1. D1VW 电磁换向阀（6 通径，工业通用）

D1VW004、D1VW006、D1VW008、D1VW020、D1VW030；线圈 DC24V/AC220V

2. D31/D41/D91 电液换向阀（大流量）

D31DW004、D41VW008、D91FHB

3. 叠加阀系列（Z 系列）

ZDR 叠加减压阀、Z2FS 叠加单向节流、ZDB 叠加溢流、Z2S 叠加液控单向

4. 压力阀（R 系列溢流 / 减压阀）

R10、R20、R40 板式溢流；PR10、PR20 减压阀

5. 比例阀 / 伺服阀

D1FW 直动比例换向、D31FWE 电液比例、BD15 伺服阀、HCD4 伺服阀

6. 插装阀（C 系列二通插装）

C10C、C16C、C25C、C32C 插件盖板完整系列

成套适配说明：D1VW020BCNJW为派克D1VW系列直动式高频电磁换向阀，属于工业通用NG06(CETOP03/D03)标准通径阀，是液压系统基础换向核心元件。主打高压耐冲击、高频响应、结构稳定、连续工作制、通用性极强，采用湿式衔铁结构、低阻尼流道设计，泄漏量小、动作灵敏、抗疲劳性强。适配常规与中高压液压系统，可搭配CS1低压变量泵、T7DS高压定量泵、各类比例阀组成完整液压回路，广泛用于自动化工装、机床设备、轻工液压站、中小型成型设备，全文零品牌标准化，体例、参数、维保体系与站内全系液压元件完全统一。

一、型号逐位完整精准释义（原厂标准编码）

• D1VW：产品系列，D1VW直动湿式电磁换向阀，工业通用高频换向阀系列，适配高低压全工况
• 020：阀芯通径规格，标准020流量档位，最大通流流量稳定适配60L/min以内系统
• B：阀芯机能代码，二位四通弹簧复位标准机能，常规双向执行油缸换向专用
• C：结构版本，优化流道阀芯，低泄漏、低冲击、响应速度升级款
• N：密封材质，NBR丁腈橡胶密封，适配常规VG32/VG46液压油，宽温稳定、耐老化
• J：电压规格，DC24V工业标准直流电压，适配全系工控PLC液压系统
• W：配置后缀，100%ED连续工作制、耐高温线圈、工业标准防护配置
• D1VW系列主流规格对照
• D1VW010：小流量通径，微小动作精密工装专用
• D1VW020（本款）：标准通用通径，市面机床、自动化设备主力通用款
• D1VW030：大流量通径，高速进给、大油缸快速动作设备
• 默认核心配置：湿式静音衔铁电磁结构、低泄漏精密阀芯阀体、高强度铸铁阀体重载壳体、耐老化NBR密封总成、耐高温长效线圈、弹簧复位稳定结构；换向干脆无卡顿、内泄量低、高频反复动作无漂移、支持24小时连续量产运行。
• 选型红线：本阀为35MPa高压通用换向阀，适配高低压全系列液压系统；属于直动式电磁阀，依靠电磁力直接驱动阀芯，无先导延迟；严禁超压长期运行、油污杂质工况、电压不稳强行工作；中位无保压功能，精密保压工况需搭配液控单向阀使用。

二、核心额定技术参数（工业通用高压标准）

• 标准安装规格：NG06 / CETOP03 / NFPA D03通用标准安装尺寸，市面阀板通用互换
• 最大通流流量：额定60L/min，峰值适配80L/min，满足中小型液压站全流量需求
• 系统工作压力：P/A/B口最大35MPa，T口回油最大21MPa
• 短时峰值压力：42MPa，抗负载冲击、瞬时过载能力优异
• 换向响应时间：≤30ms，高频响应、动作切换迅速无滞后
• 工作制式：100%ED连续工作制，可长期通电不间断运行，无线圈过热烧毁风险
• 额定控制电压：DC24V（标准工业电压）
• 线圈吸持功率：约31W，功耗稳定、发热均匀
• 防护等级：IP65（插头正确安装锁紧状态下），防尘防水、适配车间恶劣工况
• 阀芯机能：二位四通、弹簧单边复位，断电自动回中位、切断动作油路
• 适配液压介质：ISO VG32/VG46/VG68抗磨液压油，常规工况优选VG46
• 工作油温区间：-20℃~+70℃（NBR密封标准工况），高低温适配性强
• 系统过滤精度：建议≤25μm，常规工况稳定运行，精密工况建议10μm
• 核心优势：高压耐造、高频耐用、响应快、内泄小、通用性强、连续工作稳定、维护成本极低

三、专属工作原理（D1VW直动高频换向核心逻辑）

1、直动式电磁驱动原理

本阀采用湿式衔铁直动结构，通电后电磁线圈产生稳定磁力，直接吸附阀芯衔铁推动阀芯位移，切换阀体油路通路；无先导阀中转结构，响应速度快、无动作延迟，杜绝先导堵塞、先导压力不足导致的不换向故障，启停动作干脆精准。

2、弹簧自动复位机制

线圈断电后，电磁吸力消失，阀体内置复位弹簧精准推动阀芯回归初始中位，自动切断执行油缸油路，设备动作即刻停止，无惯性滑行、无动作漂移，完美匹配自动化设备精准启停工艺需求。

3、低泄漏流道稳压原理

专属优化流线型阀芯流道，配合精密阀体配合间隙，有效降低工作内泄与回油冲击，换向过程平缓无啸叫、无压力抖动，高低压工况切换稳定，长期运行无流量衰减、无压力漂移。

4、湿式衔铁耐温抗疲劳结构

衔铁完全浸泡在液压油中工作，依靠油液循环散热降温，线圈温升低、耐高温性能强，支持100%长期连续通电工作，高频反复换向不易烧线圈、不易卡阀，适配车间24小时不间断量产工况。

阀组核心定位：D1VW020BCNJW=通用型、高压、高频、耐用直动换向阀，是中小型液压站、自动化工装、机床设备最通用的标准换向控制元件，兼容高低压泵系，适配性极强。

四、液压阀型精准选型对比

五、标准化安装与精准调试步骤

1. 阀板基面清理：彻底清理安装阀板平面铁屑、油泥、毛刺，保证安装平面平整洁净，杜绝杂质导致阀芯倾斜、渗油、卡滞故障。
2. 密封对位安装：检查阀体底面O型密封完好无损，阀体平稳贴合阀板，对角均匀锁紧固定螺栓，禁止单边锁紧、暴力压紧，防止阀体变形。
3. 电气接线校对：核对DC24V正负极接线，插头锁紧到位，保证接线牢固无松动，车间工况建议做好线路防护，避免震动脱线、短路烧线圈。
4. 系统低压排气：空载低压状态下反复通电切换阀芯、往复动作油缸，彻底排空阀体与管路内部空气，防止动作爬行、抖动、换向不稳。
5. 空载动作测试：系统空载运行，多次启停换向，确认阀芯动作干脆、无卡顿、无迟滞、无异响，油缸进退动作顺畅。
6. 负载压力标定：逐步上调系统工作压力，分段测试中低压、高压工况换向状态，确认高压下不卡阀、不渗漏、动作稳定。
7. 高频循环测试：连续高频启停换向30分钟，检查线圈温升正常、无发热异常、动作无衰减、无漂移，适配量产高频工况。
8. 整机状态复检：确认阀体无渗油、接线无松动、换向精准可靠，设备动作一致性达标，调试完成可投入使用。

六、高频现场故障排查（D1VW直动阀专属）

• 通电不换向、动作无反应：线圈烧坏、接线松动、阀芯油泥卡滞；检测线圈通断、紧固接线端子、拆解清洗阀芯流道、更换洁净液压油。
• 换向卡顿、动作迟滞：油液粘稠低温、阀芯轻微卡滞、阀板装配受力变形；预热油温、清洗阀体、重新均匀锁紧固定螺栓。
• 断电不回位、油缸漂移：复位弹簧疲劳断裂、阀芯杂质卡滞；拆解更换弹簧、彻底清洗阀芯阀体、过滤更换油液。
• 高压工况渗漏、端面渗油：密封老化、螺栓锁紧力度不均、基面有杂质；更换全套密封件、对角均匀锁紧螺栓、清理安装基面异物。
• 线圈过热、频繁烧线圈：电压不稳、长期高频过载、线路短路；稳压供电、检查线路绝缘、降低无效高频启停频次。
• 动作抖动、换向冲击大：系统进气、管路松动、阀芯磨损间隙偏大；全系统排气、紧固液压管路、检查阀芯磨损状态按需更换配件。

七、硬性使用禁忌与标准化维保规范

• 严禁脏油、低洁净度工况运行：杂质颗粒会卡滞精密阀芯，导致不换向、卡阀、动作失控，是电磁阀主要损坏原因。
• 严禁长期超35MPa额定高压运行：短时峰值压力仅用于冲击补偿，长期超压会变形阀芯、击穿密封、损坏阀体。
• 严禁暴力拆装、敲击阀体：阀体与阀芯配合间隙精密，轻微形变即可导致整阀卡死报废。
• 严禁电压异常强行工作：过压、欠压、电压波动会导致线圈发热、磁力不足、换向不可靠、烧毁线圈。
• 严禁装配受力、管路拉扯：阀体严禁管路硬拉受力，长期应力会导致阀体变形、端面渗油、阀芯卡滞。
• 严禁低温直接高频启停：油温过低油液粘稠，阀芯运动阻力大，高频动作易加剧磨损、卡顿失效。
• 严禁长期闲置不动作：设备长期停机需定期空载换向保养，防止油泥沉积、阀芯锈死卡滞。
• 标准维保周期：每800小时检查接线紧固度、线圈温升、换向灵敏度、端面密封状态；每2000小时更换液压油与系统滤芯，拆解清洗阀芯、阀体流道，检查弹簧疲劳状态，更换全套密封件，恢复原厂换向精准、低漏、稳定工作性能。
