油田YUTIEN变量双联叶片泵VPCC-3030-F-A1 VPCC-4040-F-A1

品牌：YUTIEN 油田液压，产品线覆盖电磁换向阀、电液换向阀、压力控制阀、叠加阀、流量控制阀、充液阀、叶片泵、齿轮泵、机械换向阀、比例阀，适配机床、注塑、压铸、油压机成套液压系统

一、电磁换向阀 DSW 系列（板式标准阀，02/03 通径）

DSW-02（6 通径）

二位单头阀芯（2B 系列）

DSW-02-2B2-B、DSW-02-2B2-D、DSW-02-2B2A-B、DSW-02-2B2A-D、DSW-02-2B2B-B、DSW-02-2B2B-D

DSW-02-2B3-B、DSW-02-2B3-D、DSW-02-2B3A、DSW-02-2B3B

DSW-02-2B4、2B40、2B5、2B60、2B7、2B8、2B9、2B10、2B11、2B12

DSW-02-2D2-B、DSW-02-2D2-D

三位双头阀芯（3C 系列）

DSW-02-3C2-B、DSW-02-3C2-D、DSW-02-3C3、3C4、3C5、3C6、3C40、3C60

DSW-02-3C7、3C8、3C9、3C10、3C11、3C12

DSW-03（10 通径）

二位单头

DSW-03-2B2-B、DSW-03-2B2-D、2B2A、2B2B、2B3、2B60、2B8

三位双头

DSW-03-3C2、3C3、3C4、3C5、3C6、3C40、3C60、3C10、3C12

线圈后缀说明

B = 接线盒式，D=DIN 插式；电压：A110/AC220、DC24/DC12

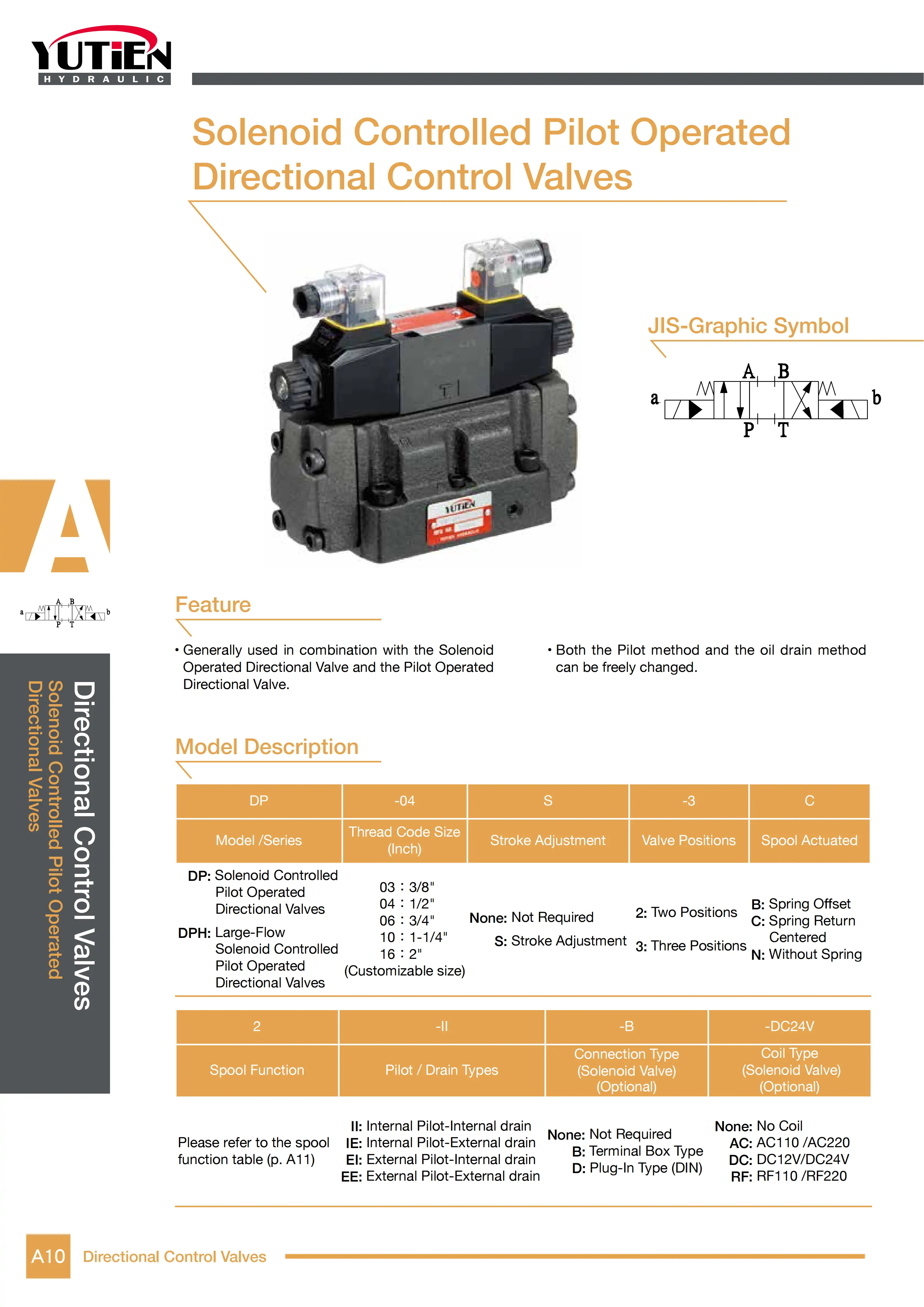

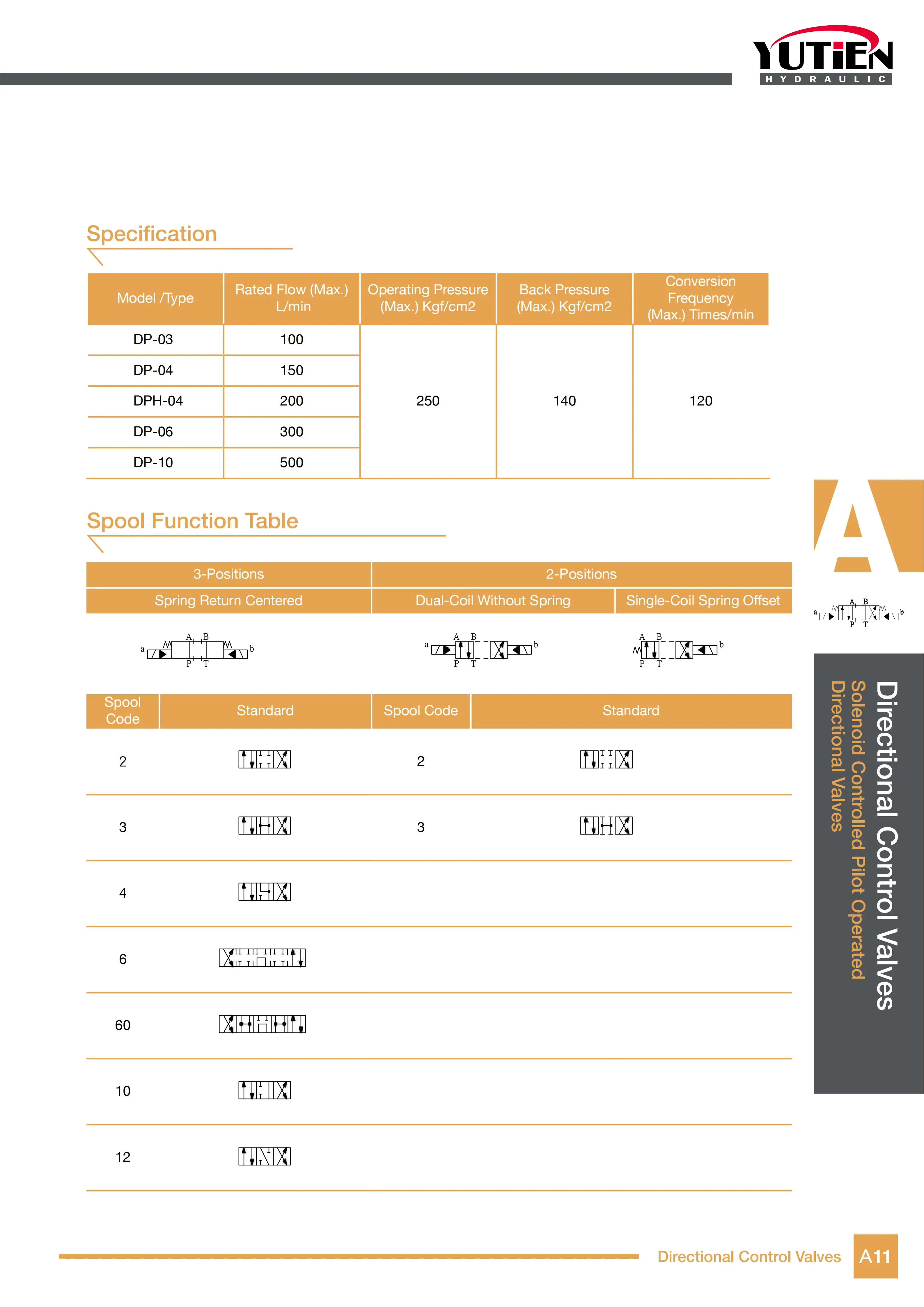

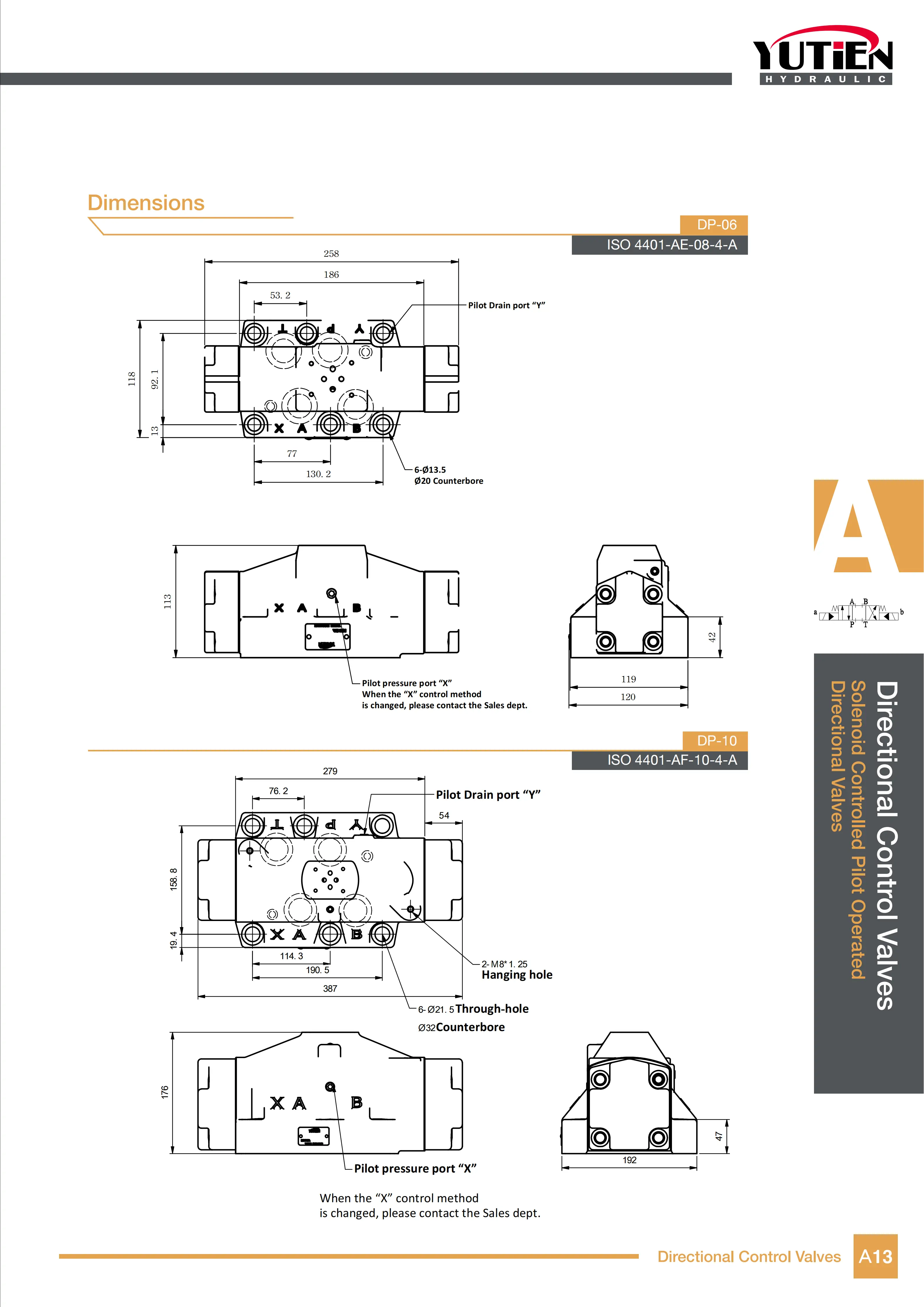

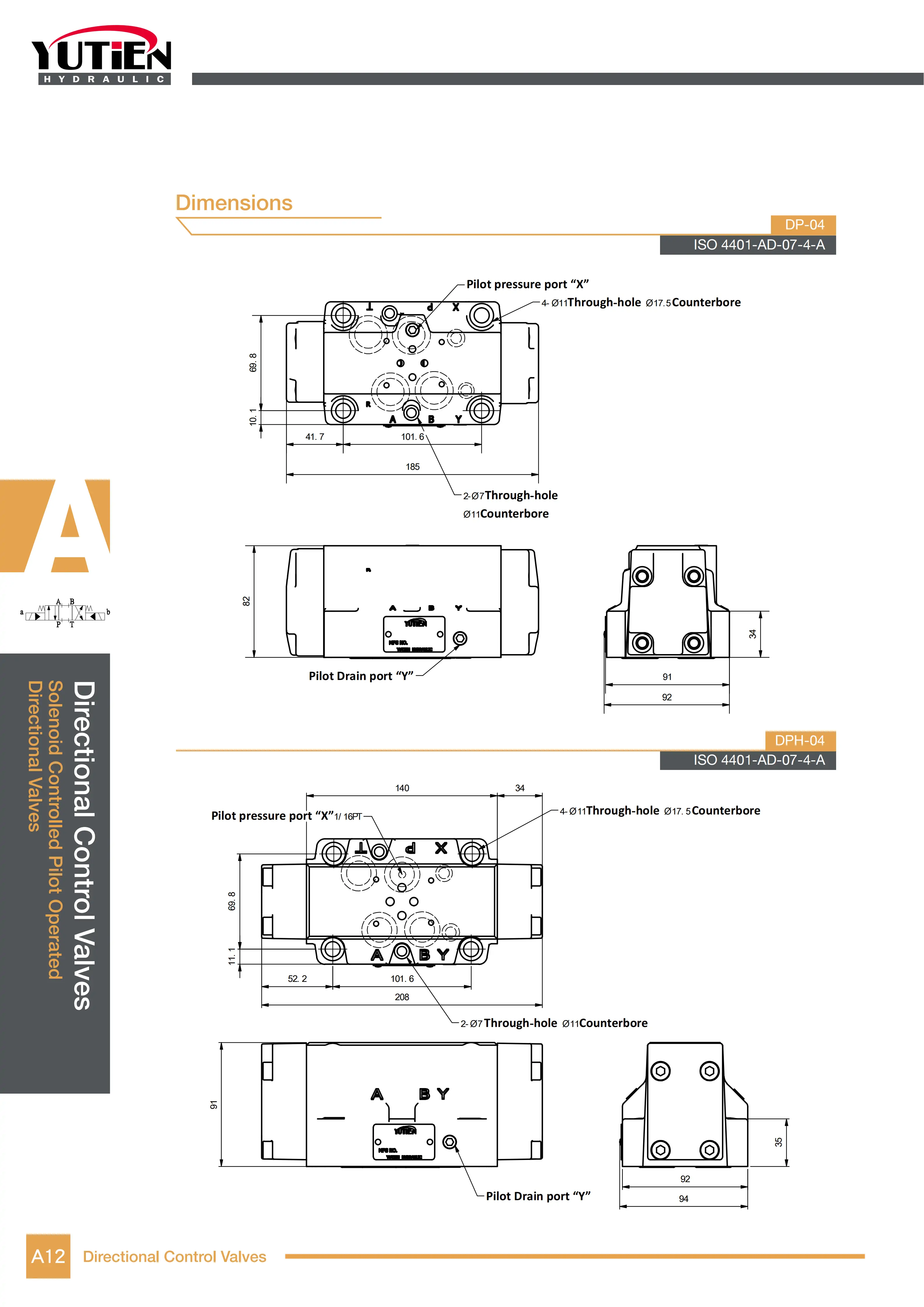

二、电液换向阀 DP 大流量系列

DP-04-3C2-2P、DP-04-3C4-2P、DP-04-3C60-2P

DP-06-3C2-2P、DP-06-3C4-2P、DP-06-3C60-2P

DP-10-3C4-2P

三、机械 / 凸轮换向阀 DCT/DCG

DCT-02-NO、DCT-02-NC

DCG-02-NO、DCG-02-NC

四、压力控制阀全系列

1. 直动远程调压阀 DG/DT

DG-01-1、DG-01-2、DG-01-3

DT-01-1、DT-01-2、DT-01-3

2. 先导式溢流阀 RVG（板式）、RVT（管式）

RVG-03-1、RVG-03-2、RVG-03-3

RVG-06-1、RVG-06-2、RVG-06-3

RVG-10-1、RVG-10-2、RVG-10-3

RVT-03、RVT-06、RVT-10

3. 电磁先导溢流阀 RVGS（板式）、RVTS（管式）

RVGS-03-1P、RVGS-03-2P、RVGS-03-3P

RVGS-06-1P、RVGS-06-2P、RVGS-06-3P

RVGS-10-1P、RVGS-10-2P、RVGS-10-3P

RVTS-03、RVTS-06、RVTS-10

4. 低噪音溢流阀 SBG / 电磁低噪音 SBSG

SBG-03-1、SBG-03-2、SBG-03-3

SBG-06-1、SBG-06-2、SBG-06-3

SBSG-03-1PN、SBSG-06-2PN

5. 减压阀 PRG (板式)/PRT (管式)、单向减压阀 PRCG/PRCT

PRG-03、PRG-06、PRG-10

PRT-03、PRT-06、PRT-10

PRCG-03、PRCG-06、PRCG-10

6. 顺序阀 / 抗衡阀 UG/UT、URG 抗衡阀

UG-03-1/2/3/4、UG-06-1/2/3/4、UG-10-1/2/3/4

UT-03、UT-06、UT-10

URG-03、URG-06

7. 多功能卸载 / 顺序阀 UCG、UCT

UCG-03、UCG-06、UCG-10

UCT-03-1/2/3/4、UCT-06-1/2/3/4、UCT-10-1/2/3/4

五、叠加阀全系列（02/03 通径）

1. 叠加式溢流阀 MRV

MRV-02-P-1/2/3、MRV-02-A-1/2/3、MRV-02-B-1/2/3

MRV-03-P-1/2/3、MRV-03-A-1/2/3、MRV-03-B-1/2/3

2. 叠加式减压阀 SPR

SPR-02-P/A/B-1/2/3

SPR-03-P/A/B-1/2/3

3. 叠加式单向阀 MPC

MPC-02-W/A/B、MPC-03-W/A/B

4. 叠加单向节流阀 MTC

MTC-02-W/A/B、MTC-03-W/A/B

5. 叠加抗衡平衡阀 MSCV

MSCV-02-A、MSCV-02-B

MSCV-03-A、MSCV-03-B

六、流量控制阀（节流 / 单向节流）

板式 TVG、管式 TVT；单向节流 TVCG/TVCT

TVG-03、TVG-04、TVG-06、TVG-10

TVT-03、TVT-04、TVT-06、TVT-10

TVCG-03、TVCG-06、TVCT-03、TVCT-06

七、充液（满油）阀 SG / SLG / PF

SG 直通型（180° 油口）

SG-16-A1、SG-16-A2

SG-24-A1、SG-24-A2

SG-32-A1、SG-32-A2

SG-48-A1、SG-48-A2

SLG90° 直角型

SLG-16、SLG-24、SLG-32

PF 板式满油阀

PF-90、PF-100、PF-125、PF-150、PF-200

八、叶片泵系列

1.VPC 低压变量叶片泵

VPC-12-FA1/FA2/FA3

VPC-15-FA1/FA2/FA3

VPC-20-FA1/FA2/FA3

VPC-30-FA1/FA2/FA3

2.50T 定量低压叶片泵（单 / 双联）

单联：50T-07/12/17/20/23/26/36/39/43

双联：50T-07-12、50T-20-36、50T-23-39

3.HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3

九、管式单向阀 CIT

CIT-02、CIT-03、CIT-04、CIT-06

十、型号后缀通用释义

1. B = 接线盒线圈，D = 插式线圈；DC24/AC220 通用电压

2. 1/2/3：调压档位（1 低压 7-70bar，2 中压 35-140bar，3 高压 70-250bar）

3. G = 板式安装，T = 管式螺纹安装

4. FA1/FA2/FA3：油泵法兰安装规格

5. P/A/B/W：叠加阀对应 P 进油、A/B 执行油口、W 回油

6. A1/A2：充液阀轻载 / 重力开启规格

成套适配说明：VPCC-3030-F-A1为双独立内置调压**低压双联变量叶片泵**，双泵同排量、双回路独立调压、共用吸油口、两路独立出油，属于节能型快慢速复合液压动力单元。完美适配全系02通径叠加阀组、VG32/VG46抗磨液压油，继承VPC单泵静音、低温、自适应变量优势，同时具备双联泵双路独立供油、合流快速动作的特性。广泛用于双回路自动化设备、双工位夹具、机床快慢速进给、同步升降液压系统，全程低压节能、溢流发热极低，适配24小时连续生产工况，全文零品牌化，工况标准、安装维保与站内所有液压泵阀体系统一对标。

一、型号逐位完整释义（行业通用编码）

• VPCC：双联低压变量叶片泵专属系列，双独立调压总成结构（区别普通VP双联泵），左右泵体均可单独压力自适应调节，双回路互不干扰，静音效果更好、稳压精度更高、抗污染性更强
• 3030：双联对称排量，**左泵30cc/rev、右泵30cc/rev**，双泵完全同等排量，属于大流量对称双联变量规格，合流流量大、单路供油稳定
• F：法兰直连安装结构，电机同轴直装、无需联轴器，同轴度高、震动小、拆装便捷，适配标准油压电机法兰尺寸
• A1：低压调压档位，标准调压区间0.3~2.0MPa，双泵统一低压档位，仅适配轻载进给、同步动作、空载快速回路，无高压夹紧负载能力
• 隐藏默认配置：双组合金耐磨叶片、双偏心定子总成、独立压力补偿弹簧、双路NBR耐油密封、一体式泵体铸造结构；双路独立流量自适应，空载大流量、负载自动限流，耐温区间15℃~60℃，运行静音、油温低、支持高频启停连续作业。
• 选型红线：A1低压档位极限压力2.0MPa，**严禁用于高压夹紧、锁模、重载保压工况**，压力不足会出现打滑、泄压、动作无力；双泵为对称同排量设计，禁止单泵长期满载、另一泵空载偏载运行，易造成泵体偏磨、异响、寿命失衡；严禁超压超转速运行。

二、额定工况与核心技术参数（站内统一对标）

• 压力参数：单泵调压区间0.3~2.0MPa，额定持续工作压力2.0MPa，短时冲击峰值2.5MPa，壳体极限耐压7MPa；双路低压稳压精准、压力波动极小，无高压漂移问题
• 排量与流量：单泵几何排量30cc/rev；1500rpm工况下单泵额定流量30L/min，双泵合流总流量60L/min；双路均可自适应变量，空载满流量、负载自动限流节能
• 转速范围：适配转速600~1800rpm，最优稳定工况1200~1500rpm；低于600rpm吸空异响、流量不足，高于1800rpm加剧双泵叶片、定子磨损
• 效率参数：单泵容积效率≥91%，双泵整体总效率≥86%；低压变量结构几乎无无效溢流，连续运行油温远低于定量双联泵
• 吸油要求：共用单吸油口，自吸负压≤0.015MPa；吸油管路必须全程密封无漏气、无弯折憋气，需匹配大流量吸油滤芯，避免双泵同步吸空啸叫
• 介质与油温：适配ISO VG32/VG46抗磨液压油；正常工作油温15~60℃，最优工况30~50℃；油温超60℃会轻微增大内泄、影响低压稳压精度
• 适配动力：标准匹配2.2KW（3HP）四级电机，双泵合流满载工况建议选配3.7KW（5HP），杜绝动力不足、闷机发烫
• 结构参数：法兰直连安装、双泵一体同轴结构；整机净重18kg；双泵满载运行噪音≤54dB，低压静音特性优异，适配车间精密工况

三、VPCC双联变量核心工作逻辑

1、双泵独立轻载进给

双工位独立动作、双路同步进给时，两路泵体各自维持最大偏心量，同步输出30L/min大流量，保障双工位设备同时快速动作、互不拖滞，大幅提升设备整体节拍。

2、单路负载自适应稳压

任意一路油缸到位、轻微负载承压时，对应泵体自动减小排量、限流稳压，另一路保持大流量动作，实现一路保压、一路进给的复合工况，无需额外卸荷阀，自动节能降温。

3、双泵合流极速快进

单油缸大流量快速回路可采用合流接法，双泵60L/min超大流量供油，动作速度远超单30排量泵，适配长行程、高速进给设备，空载提速效果显著。

4、低压零溢流待机

设备待机到位后，双泵自动切换最小流量保压状态，几乎无溢流损耗，长时间待机油温几乎不上升，是低压双回路系统最节能的动力配置。

四、全系双联泵工况横向对比

五、现场标准化安装与调压步骤

1. 法兰对中安装：清理电机法兰与泵体贴合面铁屑油污，平整贴合无歪斜，对角均匀锁紧螺栓，校正泵轴与电机轴同轴度，杜绝双联泵偏心震动、异响、偏磨。
2. 管路规范布置：共用吸油管路加粗密封、无漏气弯折，两路出油口独立分路接管，严禁串路混接，保证双回路完全独立互不干扰。
3. 空载预热排气：完全松开双泵调压螺丝，空载启动电机运行3~5分钟，彻底排空双泵内部及管路空气，消除抖动、啸叫、流量波动。
4. 双路独立调压：分别微调左右泵体调压螺丝，单次1/8圈小幅升压，间隔20秒稳压，严格控制压力不超2.0MPa上限，按需匹配双工位轻载需求。
5. 工况功能调试：分别测试单路动作、双路同步动作、合流快进功能，确认动作顺畅、无卡顿、无互相串压干扰。
6. 热态复检锁定：满载连续运行30~60分钟，热态复测两路压力，补偿油温微量内泄，压力稳定后锁紧防松螺母。

六、高频现场故障排查

• 单路/双路压力调不上、无力：A1低压档位压力上限仅2MPa，重载工况选型不匹配；或调压弹簧疲劳、变量机构卡滞，清洗泵体、更换老化弹簧。
• 双路动作速度不一致、不同步：两路调压开度不均、单路滤芯堵塞、油路进气；重新平衡双泵压力，清洗滤芯，彻底排空系统空气。
• 泵体啸叫、噪音偏大：共用吸油管路漏气、油位不足、大流量吸空；紧固吸油接头、补足液压油、更换堵塞滤芯。
• 单路油温偏高、轻微发热：单路变量机构卡死最大流量、长期微溢流；清洗对应泵体偏心变量总成，恢复自适应限流功能。
• 法兰/轴端渗油：双泵高压油封老化、装配同轴度偏移；更换双联专用耐油密封，重新校正泵机对中精度。
• 压力轻微漂移、动作抖动：油液脏污、油温过高、变量机构积油泥；更换洁净VG46液压油，清理泵体内部杂质油泥。

七、安装维保硬性禁忌

• 压力超限禁忌：严禁调压超过2.0MPa长期运行，低压弹簧与定子结构不支持高压，超压会快速变形失效、永久泄压。
• 工况混用禁忌：禁止用于夹紧、锁模、承压负载工况，低压无保压能力，极易出现工件滑移、设备定位失效。
• 偏载运行禁忌：严禁单泵长期满载、另一泵空载偏载运行，会导致双泵磨损不均、震动异响、寿命大幅差距。
• 进气禁忌：双联大流量吸油负压大，轻微漏气即可双泵同步啸叫、流量不稳、动作抖动，吸油管路必须绝对密封。
• 调压禁忌：禁止暴力大幅调压，低压弹簧行程小，大幅调节易造成弹簧疲劳、压力漂移、稳压失效。
• 转速超限禁忌：禁止超1800rpm超速运行，高速冲刷加剧叶片定子磨损，缩短整机使用寿命。
• 维保周期：每1000小时清洗大流量吸油滤芯、检查油质油位；每3000小时更换液压油、双路油封密封件，检查双泵定子叶片磨损间隙，与站内阀组同步维保。
