筌达SOLTECH齿轮泵HGP-3A-F6R/F8R/F11/F14/F17/19/F23/25/28/30R

品牌：SOLTECH 筌达液压

主营：电磁换向阀、电液换向阀、叠加阀、压力控制阀、变量叶片泵、柱塞泵、管式流量 / 单向阀、电磁溢流阀

一、电磁换向阀 SWG 系列（油研互换型）

SWG-02（NG6/6 通径，板式）

二位单头（2B 系列阀芯）

SWG-02-2B2-D24-N、SWG-02-2B2-A220-N

SWG-02-2B3-D24-N、SWG-02-2B3-A220-N

SWG-02-2B5-D24-N、SWG-02-2B60-D24-N

SWG-02-2B7-D24-N、SWG-02-2B8-D24-N

SWG-02-2B9-D24-N、SWG-02-2B10-D24-N

SWG-02-2B11-D24-N、SWG-02-2B12-D24-N

带缓冲后缀：2B2A、2B3A、2B12A、2B2B、2B3B、2B12B

三位双头（3C 系列阀芯）

SWG-02-3C2-D24-N、SWG-02-3C3-D24-N

SWG-02-3C4-D24-N、SWG-02-3C5-D24-N

SWG-02-3C60-D24-N、SWG-02-3C7-D24-N

SWG-02-3C8-D24-N、SWG-02-3C9-D24-N

SWG-02-3C10-D24-N、SWG-02-3C11-D24-N

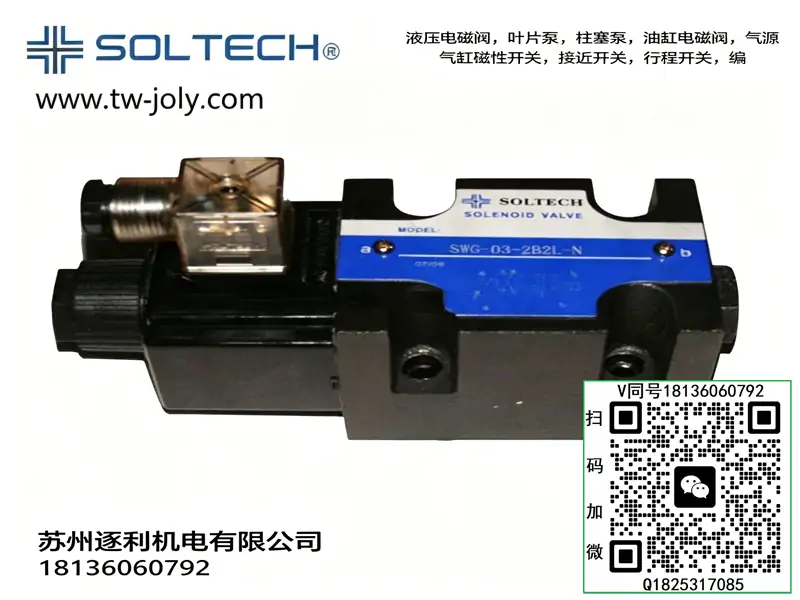

SWG-03（NG10/10 通径，板式）

二位单头

SWG-03-2B2-D24-N、SWG-03-2B3-D24-N

SWG-03-2B5、2B60、2B7、2B8、2B9、2B10、2B11、2B12

缓冲款：2B2A、2B3A、2B12A、2B2B、2B3B、2B12B

三位双头

SWG-03-3C2、3C3、3C4、3C5、3C60、3C7、3C8、3C9、3C10、3C11、3C12

SWG-VH 大流量电液换向阀（外置液控）

SWG-VH-3C2-D2-N、SWG-VH-3C3-D2-N、SWG-VH-3C4-D2-N

SWG-VH-3C2-R2-N、SWG-VH-3C3-R2-N、SWG-VH-3C4-R2-N

SWG-VH-3C2-R1-N、SWG-VH-3C3-R1-N、SWG-VH-3C4-R1-N

二、压力控制阀（DG/DT、BSG/BST 溢流阀）

直动远程调压阀 DG / DT

DG-01-B、DG-01-C、DG-01-H

DT-01-B、DT-01-C、DT-01-H

后缀释义：B=0.7\7MPa、C=3.5\14MPa、H=7~25MPa

电磁溢流阀 BSG（板式）

BSG-03-B-2P、BSG-03-C-2P、BSG-03-H-2P

BSG-03-B-3P、BSG-03-C-3P、BSG-03-H-3P

BSG-06-B-2P、BSG-06-C-2P、BSG-06-H-2P

BSG-10-H-3P

先导溢流阀 BST

BST-03-B、BST-03-C、BST-03-H

BST-06-B、BST-06-C、BST-06-H

三、全系列叠加阀

1. 叠加式溢流阀 MR

MR-02-A-1、MR-02-A-2、MR-02-A-3

MR-02-B-1、MR-02-B-2、MR-02-B-3

MR-02-P-1、MR-02-P-2、MR-02-P-3

MR-03-A-1/2/3、MR-03-B-1/2/3、MR-03-P-1/2/3

2. 叠加式单向阀 MPC

MPC-02-A、MPC-02-B、MPC-02-W

MPC-03-A、MPC-03-B、MPC-03-W

3. 叠加式单向节流阀 MTC

MTC-02-A、MTC-02-B、MTC-02-W

MTC-03-A、MTC-03-B、MTC-03-W

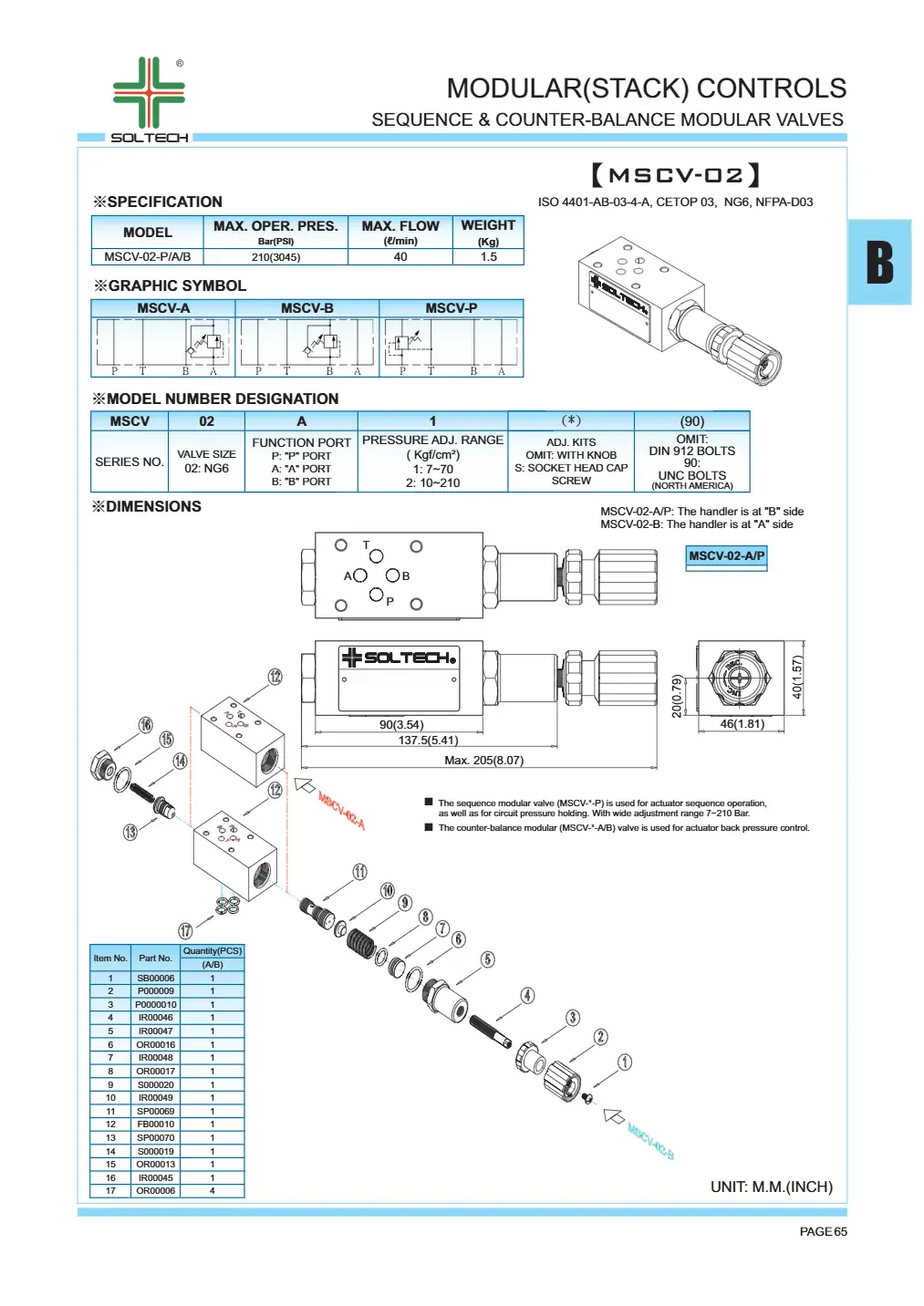

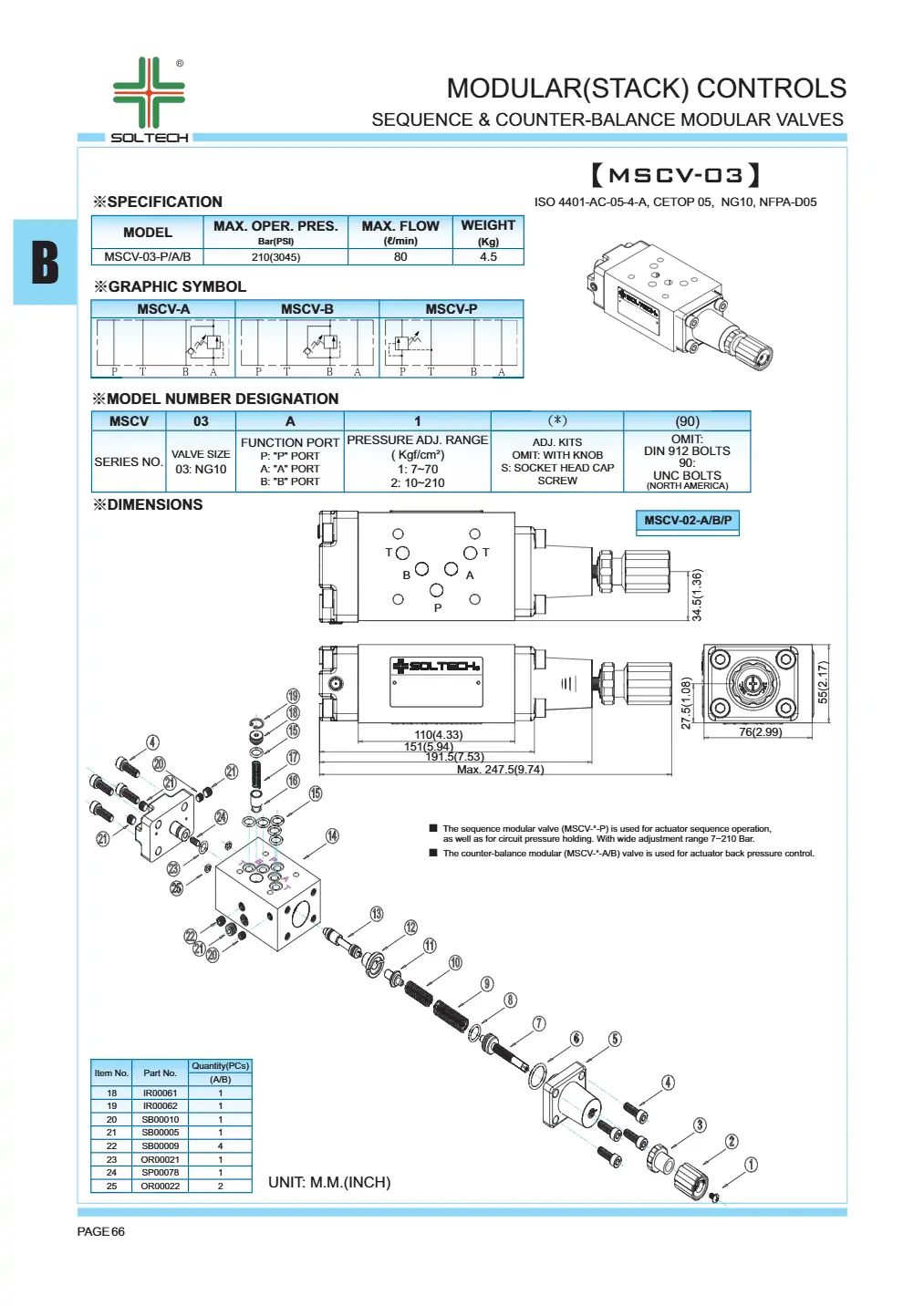

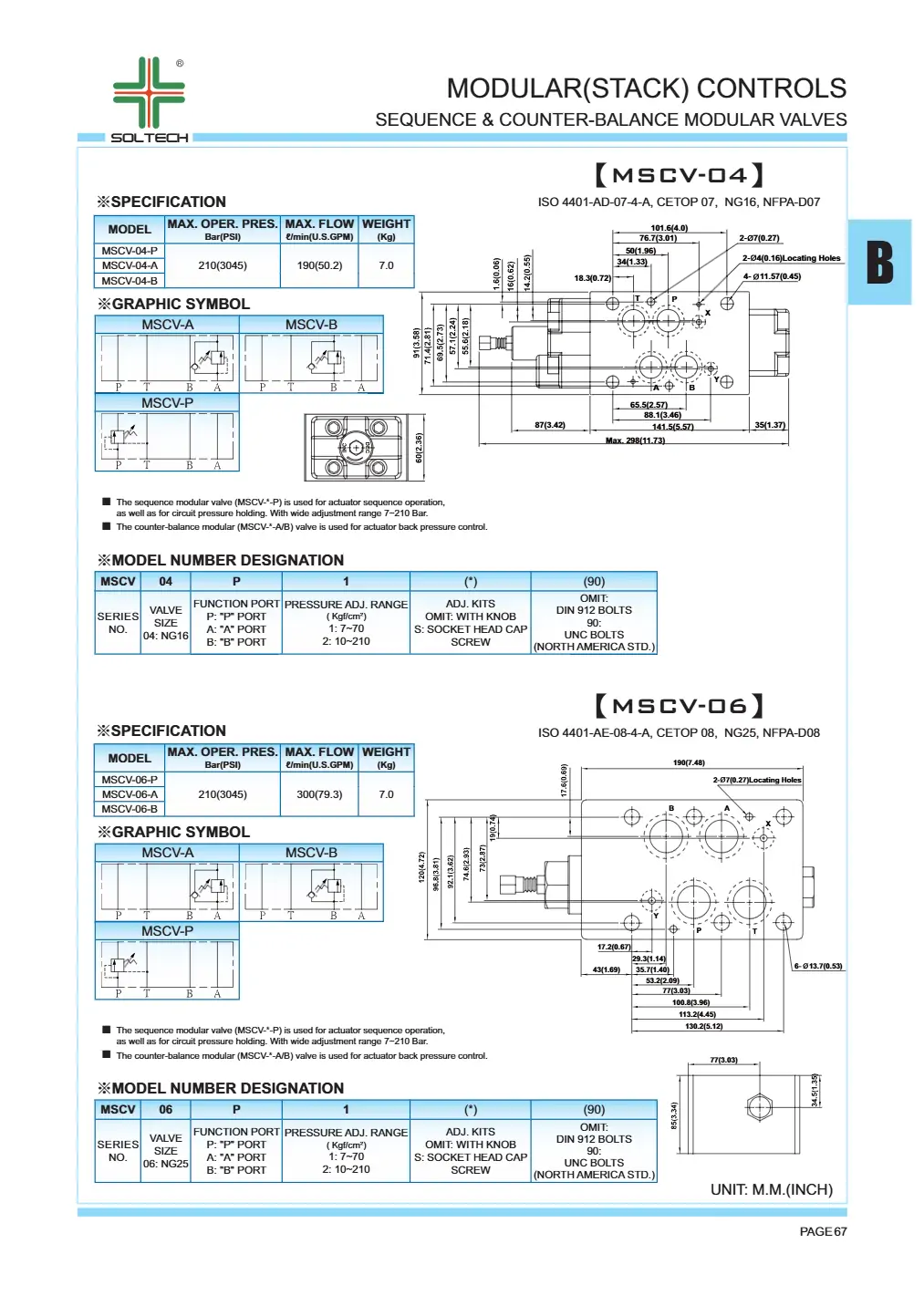

4. 叠加式抗衡阀 MSCV（平衡阀）

MSCV-02-A、MSCV-02-B

MSCV-04-A、MSCV-04-B

MSCV-06-A、MSCV-06-B

5. 叠加式减压阀 MBR

MBR-02-P、MBR-03-P

四、变量叶片泵系列

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

双联叶片泵：VP20-20、VP30-30、VP40-40

HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3、HVP-54-FA3

五、变量柱塞泵 PV 系列

PV016-A1-R、PV016-A2-R、PV016-A3-R、PV016-A4-R

PV020-A1-R、PV020-A2-R、PV020-A3-R、PV020-A4-R

PV023-A1-R、PV023-A2-R、PV023-A3-R、PV023-A4-R

PV270-A1-R、PV270-A2-R、PV270-A3-R

六、管式单向阀 / 节流阀

单向阀 CIT：CIT-02、CIT-03、CIT-04

节流阀 TV：TV-02、TV-03

单向节流阀 TC：TC-02、TC-03

七、型号后缀通用说明

1. D24：DC24V 线圈；A220：AC220V 交流线圈

2. N：标准出线；R1/R2：液控外控油口规格

3. B/C/H：调压压力段

4. 02=6 通径，03=10 通径，04=16 通径，06=25 通径

5. A/B/W：叠加阀油口对应 P/A/B 油路

成套适配说明：行业通用三片式外啮合高压单联齿轮泵，采用浮动侧板压力补偿结构，容积内泄极低，耐受高压持续负载。适配中小型液压站、钻孔机床、夹紧工装、输送液压回路，可搭配VPV变量泵组成双联泵组，和市面同规格3A泵安装尺寸全通用。全文零品牌标注，安装扭力、油品要求、维保周期与叶片泵、换向阀统一，方便台账统一管理。

一、型号逐位通用释义

• HGP：标准化三片式外啮合齿轮泵系列，前后盖板+壳体三段结构，内置浮动压力补偿侧板，区别于两片式简易齿轮泵，高压下不易内泄、寿命更长
• 3A：泵体壳体规格代号，3A为中型壳体，适配2~35cc/r全排量，额定承压上限21MPa，壳体爆裂耐压25MPa，属于市面用量最大的通用高压壳体
• F6：两项组合含义 F：安装形式=法兰固定式安装（配套SAE 2孔前法兰），对比L地脚安装，同轴度容错率更高，适合电机直连6：进出油口法兰规格F6，进油法兰孔径52.4mm、出油法兰孔径47.63mm，均为3/8 UNC螺纹法兰；进油口孔径大于出油口，避免吸空气蚀，严禁进出油口互换安装
• R：旋转方向=顺时针右旋，以电机轴伸端面视角顺时针转动；左旋代号L，两者齿轮、侧板不能互换，旋向装反直接烧毁油封
• 隐藏默认参数：标配φ15.87直轴、半圆键4.76*22；原厂NBR丁腈油封，油温适用-20~80℃；标准轴向间隙压力补偿，无需外接控制油路
• 选型红线：F6为大法兰油口，不可和PT螺纹油口直接互换；本泵最低转速不得低于700r/min，低速会导致浮动侧板无法建立补偿压力，瞬间大幅内泄；严禁长期21MPa满压连续运行，建议日常工作压力下调至18MPa以内。

二、全套额定性能参数（液压系统统一对标）

• 压力参数：额定连续工作压力21MPa，瞬时冲击峰值25MPa；低压启动压力0.3MPa；浮动侧板补偿响应时间≤15ms，负载波动下压力稳定性优于普通齿轮泵
• 流量参数：公称排量6cc/r；标准转速1800r/min空载理论流量64.8L/min，实际输出流量59L/min；额定压力下容积效率≥92%，高压内泄≤0.3L/min，远优于普通低压齿轮泵
• 转速区间：最低稳定转速700r/min，额定最优转速1800r/min，极限最高转速4000r/min；超过4000r/min会造成侧板偏磨、油封甩油，低于700r/min压力补偿失效
• 安装紧固规范：SAE 2孔法兰安装，2颗M10法兰螺栓对角锁紧，标准扭力32±2N·m；电机-泵联轴器同轴度≤0.04mm，轴向预留2mm间隙，杜绝轴向顶压泵轴
• 油口管路要求：F6法兰进油口搭配DN25管路，出油口搭配DN20管路；吸油管路总长≤1.2m，禁止加装球阀、节流等限流配件；油箱液面浸没吸油法兰≥150mm
• 介质与清洁度：适配VG32/VG46抗磨液压油，最优油温35~55℃；强制油液清洁度NAS7级，吸油侧100μm粗滤芯、压力侧25μm精滤芯；齿轮啮合间隙极小，微小铁屑会直接拉伤齿面
• 噪音与自重：1800r/min、18MPa工况噪音≤63dB；整机自重2.37kg；允许24小时不间断连续运转

三、浮动侧板压力补偿工作原理

1、低压空载工况

泵内高压腔油压较低，浮动侧板背部预紧弹簧推动侧板贴合齿轮端面，依靠弹簧力补偿端面间隙，流量损耗极低，空载温升小于12℃。

2、高压负载工况

出油口高压油导入浮动侧板背部承压腔，油压随负载同步升高，反向推动侧板压紧齿轮端面，自动抵消齿轮受高压产生的端面形变。相比固定侧板齿轮泵，高压内泄降低70%，解决高压流量衰减、压力打不上的通病。

3、停机泄压工况

系统停机泄压后，背部油压归零，弹簧复位侧板，避免长期刚性贴合造成齿面磨损，延长齿轮使用寿命。

四、3A壳体同排量油口型号对比

五、现场装机调试与旋向判定方法

1. 旋向目视判定：轴伸端面观察，主动齿轮键槽偏向右侧即为右旋R，无需通电即可辨别，避免接反转向
2. 法兰密封安装：F6法兰采用专用铜垫密封，禁止使用橡胶垫片，高压下橡胶垫片容易挤压变形渗油
3. 泵腔排气：电机点动4次，每次2秒间隔5秒，排空泵腔空气，消除啸叫、压力抖动
4. 压力调试：溢流阀初始调压19MPa，预留2MPa安全余量，禁止直接顶满21MPa额定压力
5. 热态复检：连续带载运行1小时，油温升至45℃后，二次复紧法兰螺栓至标准扭力

六、高频现场故障排查

• 压力充足流量偏小：浮动侧板阻尼孔油泥堵塞，侧板无法补偿间隙；无水酒精低压冲洗背部阻尼孔，禁止高压气吹扩孔
• 泵轴前端持续渗油：转向错误、同轴度偏移；核对电机旋向，重新校正联轴器同轴度，更换氟胶耐高温油封
• 高频尖锐啸叫、压力波动：吸油法兰密封漏气、油位不足；更换F6法兰铜垫，补足油箱液位，检查油箱透气阀
• 高压保压快速泄压：齿面磨损、侧板划痕；无法修复，直接更换泵芯总成，不建议打磨修复
• 低温启动卡顿：低温液压油粘度超标；0℃以下切换VG32低温抗磨液压油，开机空载预热3分钟

七、安装维保硬性禁忌

• 油口禁忌：F6进出法兰尺寸不同，绝对不能互换安装，互换直接吸空、瞬间报废
• 旋向禁忌：右旋泵严禁反转运行，反转会冲毁浮动侧板、击穿内部密封，无维修价值
• 配件混用禁忌：3A壳体与2A/4A壳体侧板、齿轮、端盖完全不通用，禁止私自拼装
• 背压禁忌：出油口长期背压超过3MPa，会加速侧板偏磨，需加装背压单向阀泄压
• 维保周期：每2000小时更换液压油、滤芯；每4000小时拆解清洗浮动侧板，和叶片泵同步维保
