GUIDESUN电磁溢流阀SBSG-03-2B3B-20 SBSG-06-2B3B-20

一、高压定量叶片泵（PV2R 系列）

PV2R1：PV2R1-6-FR,PV2R1-8-FR,PV2R1-10-FR,PV2R1-12-FR,PV2R1-14-FR,PV2R1-17-FR,PV2R1-19-FR,PV2R1-23-FR,PV2R1-25-FR,PV2R1-28-FR,PV2R1-31-FR,PV2R1-10F,PV2R1-14F,PV2R1-17F,PV2R1-19F

PV2R2：PV2R2-26-FR,PV2R2-31-FR,PV2R2-33-FR,PV2R2-41-FR,PV2R2-47-FR,PV2R2-53-FR,PV2R2-59-FR,PV2R2-65-FR,PV2R2-75-FR,PV2R2-26F,PV2R2-33F,PV2R2-41F,PV2R2-47F

PV2R3：PV2R3-52-FR,PV2R3-60-FR,PV2R3-66-FR,PV2R3-76-FR,PV2R3-85-FR,PV2R3-94-FR,PV2R3-116-FR,PV2R3-125-FR,PV2R3-76F

PV2R4：PV2R4-136-FR,PV2R4-153-FR,PV2R4-184-FR,PV2R4-200-FR,PV2R4-237-FR

二、中低压变量叶片泵（DVVP / TCVP / VDP 系列）

DVVP-SF（变量单联泵）：DVVP-SF-20-A-10,DVVP-SF-20-B-10,DVVP-SF-20-C-10,DVVP-SF-20-D-10,DVVP-SF-30-A-10,DVVP-SF-30-B-10,DVVP-SF-30-C-10,DVVP-SF-30-D-10,DVVP-SF-40-A-10,DVVP-SF-40-B-10

TCVP（变量单联泵）：TCVP-F15-A2-02,TCVP-F15-A3-TC,TCVP-F15-A3-*A,TCVP-F20-A3-02,TCVP-F20-A3-*A,TCVP-F20-A4-TC,TCVP-F30-A2-TC,TCVP-F30-A3-TC,TCVP-F40-A3-TC

VDP（变量双联泵）：VDP-SF-12-D,VDP-SF-15-D,VDP-SF-20-D,VDP-SF-30-D,VDP-SF-40-D

三、电磁换向阀（SWH 系列）

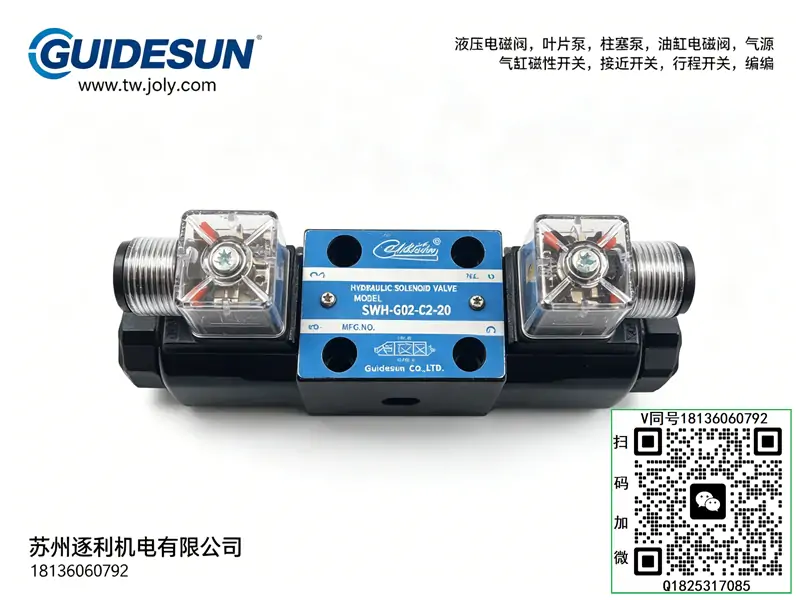

SWH-G02（2 通 / 3 通 / 4 通）：SWH-G02-C2-D24-10,SWH-G02-C3-D24-10,SWH-G02-C4-D24-10,SWH-G02-C5-D24-10,SWH-G02-C6-D24-10,SWH-G02-C60-D24-10,SWH-G02-C2-A220-10,SWH-G02-C3-A220-10,SWH-G02-C4-A220-10,SWH-G02-C5-A220-10,SWH-G02-C6-A220-10,SWH-G02-C60-A220-10,SWH-G02-C7-A220-10,SWH-G02-C8-A220-10,SWH-G02-C9-A220-10,SWH-G02-C2B-A220-10,SWH-G02-C3B-A220-10,SWH-G02-D2-D24-10,SWH-G02-D2-D24-20

SWH-G03（大流量）：SWH-G03-C2-D24,SWH-G03-C3-D24,SWH-G03-C4-D24,SWH-G03-C5-D24,SWH-G03-C6-D24,SWH-G03-C2-A220,SWH-G03-C3-A220,SWH-G03-C4-A220,SWH-G03-C5-A220,SWH-G03-C6-A220

四、液压电机（内插式）

电机系列：5HP(3.75KW),2HP(1.5KW),1HP(0.75KW),0.75HP(0.55KW)

五、其他泵类

VP 系列（低压变量）：VP20-FA3,VP30-FA3,VP40-FA3

50T/150T（低压定量）：50T-12-FR,50T-17-FR,50T-23-FR,50T-30-FR,150T-48-FR,150T-61-FR

一、型号逐段释义

• SBSG：先导式电磁溢流阀 系列
• 03：阀体规格 03 型（3/8 通径，中大型）

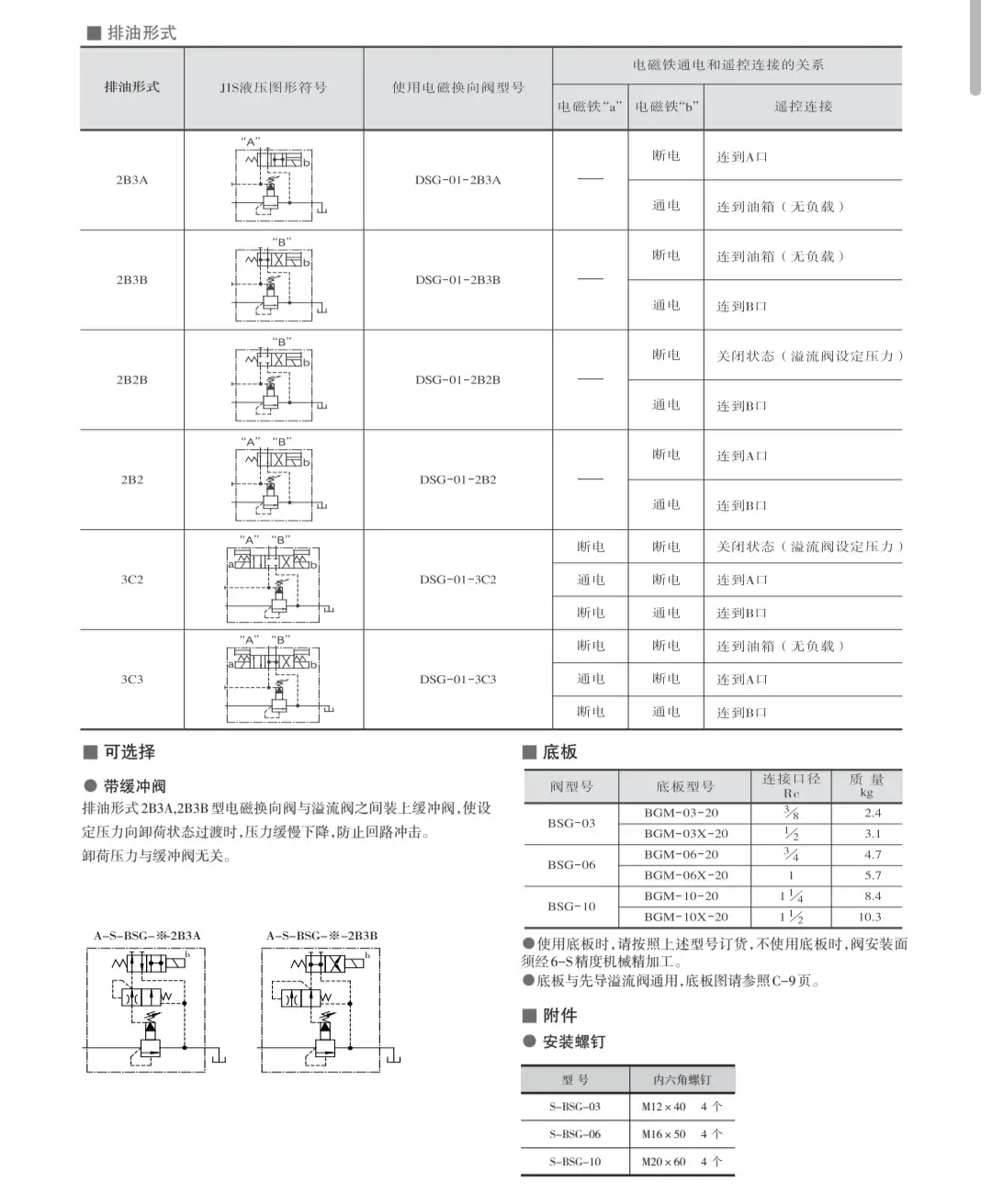

• 2B3B：二位二通、常闭型 电磁控制机能
• 20：设计版本 / 压力规格代号

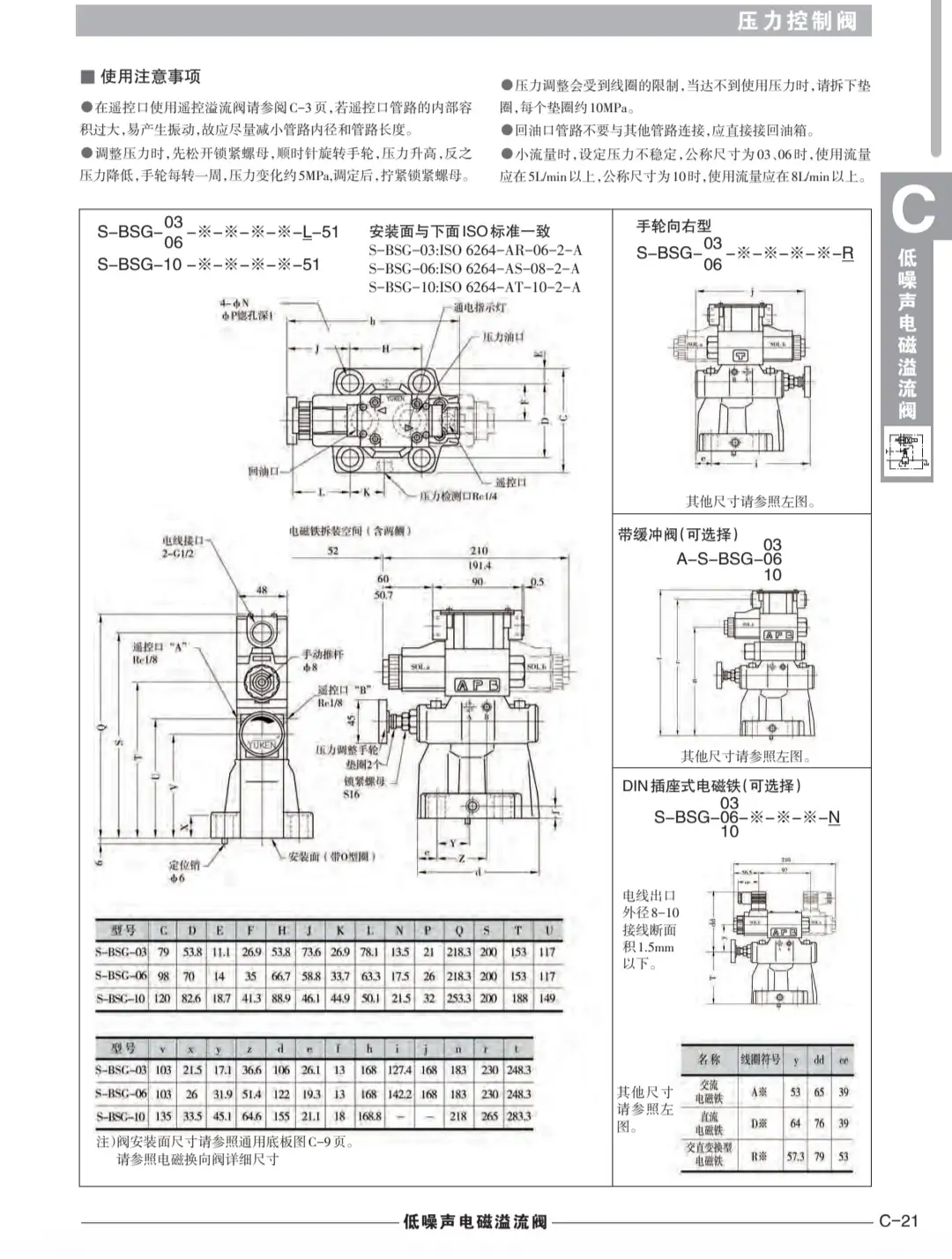

二、结构组成

一体式集成：主溢流阀 + 电磁先导阀
铸铁阀体、主阀芯、平衡弹簧、先导调压组件、03 规格电磁换向先导控制、泄油内排结构。

三、工作逻辑

1. 电磁阀断电：先导阀关闭，系统建立设定压力，正常负载工作；
2. 电磁阀得电：先导油路导通卸荷，主阀全开，系统低压卸荷待机； 可实现：加载工作、通电卸荷远程电控。

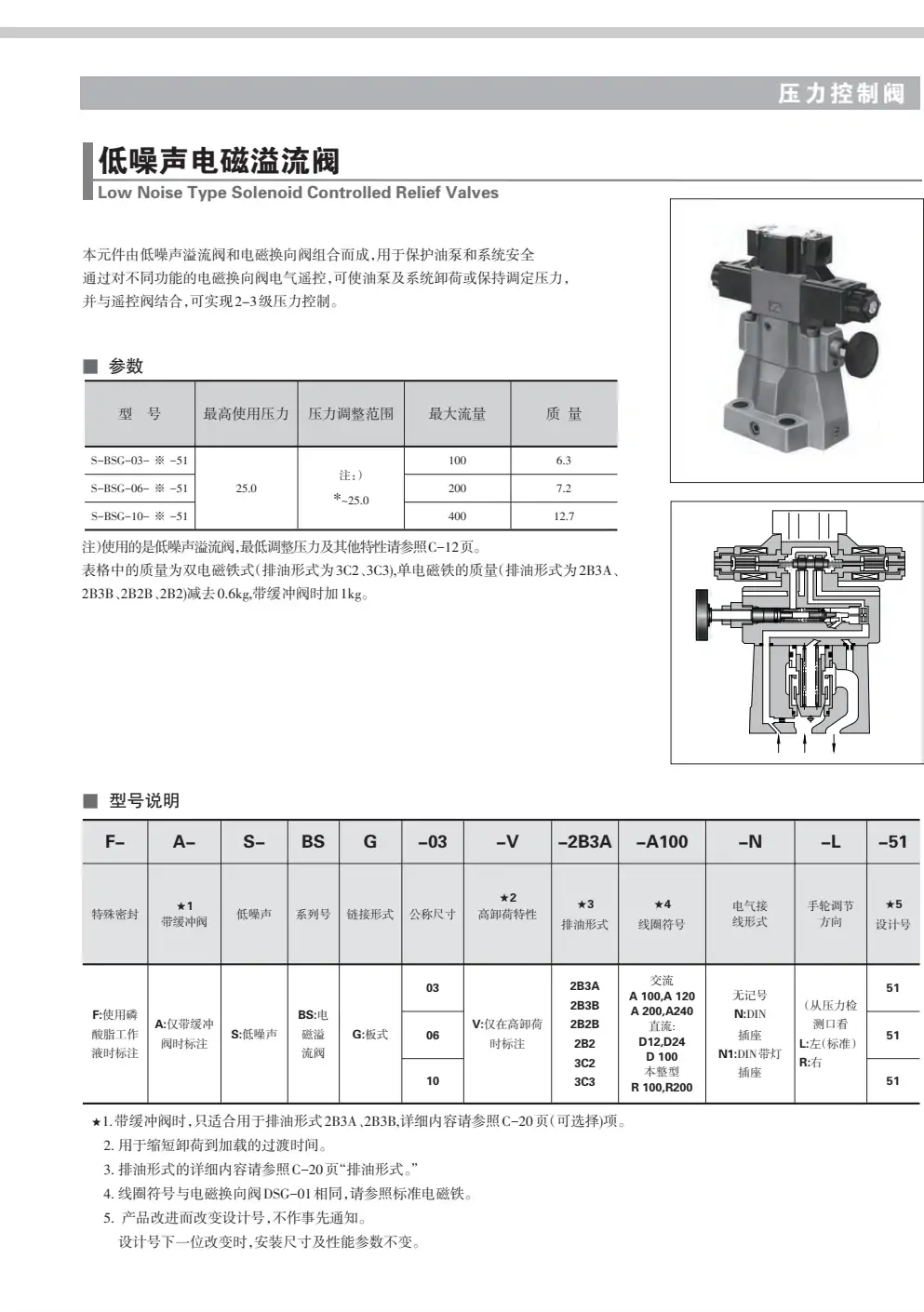

四、核心技术参数

• 规格：03 规格
• 额定流量：100 L/min
• 最高工作压力：21 MPa
• 调压范围：0.5～21 MPa
• 安装方式：管式 / 板式可选
• 常用电压：DC24V、AC220V
• 介质：ISO VG32/VG46 抗磨液压油

五、性能特点

1. 先导式结构，调压精准、压力波动小；
2. 电控远程卸荷，适合自动循环、待机节能；
3. 通流量大、压降小、适合中大流量液压站；
4. 2B3B 常闭逻辑，断电保压、通电卸荷，控制逻辑常用；
5. 噪音低、稳压性好，适合长期连续工况。

六、适用场景

大型液压站、注塑机、机床、橡塑机械、自动化流水线；
用于系统压力限定 + 电控卸荷 + 过载安全保护。

七、使用注意

1. 分清进油、回油口，严禁接反；
2. 泄油口独立回油箱，不要带背压；
3. 调压由低往高缓慢调节，避免瞬间高压冲击；
4. 油液保持清洁，防止先导小孔堵塞卡阀。
