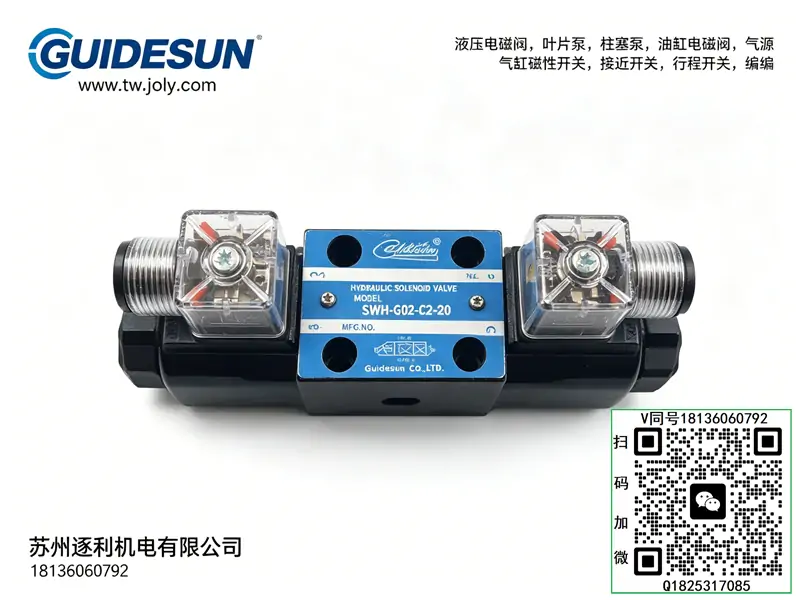

GUIDESUN电磁阀SWH-G02/G03-C2/C3/C4/C5/C6/B2-A220电磁换向阀

一、高压定量叶片泵（PV2R 系列）

PV2R1：PV2R1-6-FR,PV2R1-8-FR,PV2R1-10-FR,PV2R1-12-FR,PV2R1-14-FR,PV2R1-17-FR,PV2R1-19-FR,PV2R1-23-FR,PV2R1-25-FR,PV2R1-28-FR,PV2R1-31-FR,PV2R1-10F,PV2R1-14F,PV2R1-17F,PV2R1-19F

PV2R2：PV2R2-26-FR,PV2R2-31-FR,PV2R2-33-FR,PV2R2-41-FR,PV2R2-47-FR,PV2R2-53-FR,PV2R2-59-FR,PV2R2-65-FR,PV2R2-75-FR,PV2R2-26F,PV2R2-33F,PV2R2-41F,PV2R2-47F

PV2R3：PV2R3-52-FR,PV2R3-60-FR,PV2R3-66-FR,PV2R3-76-FR,PV2R3-85-FR,PV2R3-94-FR,PV2R3-116-FR,PV2R3-125-FR,PV2R3-76F

PV2R4：PV2R4-136-FR,PV2R4-153-FR,PV2R4-184-FR,PV2R4-200-FR,PV2R4-237-FR

二、中低压变量叶片泵（DVVP / TCVP / VDP 系列）

DVVP-SF（变量单联泵）：DVVP-SF-20-A-10,DVVP-SF-20-B-10,DVVP-SF-20-C-10,DVVP-SF-20-D-10,DVVP-SF-30-A-10,DVVP-SF-30-B-10,DVVP-SF-30-C-10,DVVP-SF-30-D-10,DVVP-SF-40-A-10,DVVP-SF-40-B-10

TCVP（变量单联泵）：TCVP-F15-A2-02,TCVP-F15-A3-TC,TCVP-F15-A3-*A,TCVP-F20-A3-02,TCVP-F20-A3-*A,TCVP-F20-A4-TC,TCVP-F30-A2-TC,TCVP-F30-A3-TC,TCVP-F40-A3-TC

VDP（变量双联泵）：VDP-SF-12-D,VDP-SF-15-D,VDP-SF-20-D,VDP-SF-30-D,VDP-SF-40-D

三、电磁换向阀（SWH 系列）

SWH-G02（2 通 / 3 通 / 4 通）：SWH-G02-C2-D24-10,SWH-G02-C3-D24-10,SWH-G02-C4-D24-10,SWH-G02-C5-D24-10,SWH-G02-C6-D24-10,SWH-G02-C60-D24-10,SWH-G02-C2-A220-10,SWH-G02-C3-A220-10,SWH-G02-C4-A220-10,SWH-G02-C5-A220-10,SWH-G02-C6-A220-10,SWH-G02-C60-A220-10,SWH-G02-C7-A220-10,SWH-G02-C8-A220-10,SWH-G02-C9-A220-10,SWH-G02-C2B-A220-10,SWH-G02-C3B-A220-10,SWH-G02-D2-D24-10,SWH-G02-D2-D24-20

SWH-G03（大流量）：SWH-G03-C2-D24,SWH-G03-C3-D24,SWH-G03-C4-D24,SWH-G03-C5-D24,SWH-G03-C6-D24,SWH-G03-C2-A220,SWH-G03-C3-A220,SWH-G03-C4-A220,SWH-G03-C5-A220,SWH-G03-C6-A220

四、液压电机（内插式）

电机系列：5HP(3.75KW),2HP(1.5KW),1HP(0.75KW),0.75HP(0.55KW)

五、其他泵类

VP 系列（低压变量）：VP20-FA3,VP30-FA3,VP40-FA3

50T/150T（低压定量）：50T-12-FR,50T-17-FR,50T-23-FR,50T-30-FR,150T-48-FR,150T-61-FR

一、型号释义

SWH：湿式电磁换向阀系列
G02：阀体规格02 规格，通径 1/4 寸，标准中号板式安装

二、结构型式

板式安装、湿式电磁铁、弹簧复位结构；
由阀体、阀芯、对中 / 复位弹簧、湿式电磁线圈、手动应急推杆、密封组件构成；
阀体铸铁材质，整体集成度高、结构紧凑。

三、常用后缀规律

G02 后常见标识：

• 2B2、3C2、3C3、3C4、3C6：二位 / 三位四通不同中位机能
• AC220V、DC24V：线圈电压
• 带 L、M 等为接线形式、防水等级差异

四、核心技术参数

• 规格通径：G02 1/4″
• 额定流量：40 L/min
• 最高工作压力：21 MPa
• 允许回油背压：7 MPa
• 换向方式：弹簧复位、湿式电磁驱动
• 安装形式：标准 02 板式底板安装
• 适配电压：DC24V、AC220V 常规
• 工作介质：ISO VG32/VG46 抗磨液压油
• 适用油温：15℃～70℃

五、工作原理

线圈断电时，弹簧将阀芯推至初始中位，油路保持静止状态；
单侧线圈得电，电磁力推动阀芯滑移，切换 P、T、A、B 油口连通逻辑；
三位阀左右线圈交替得电，实现油缸伸出、缩回、中位保压 / 卸荷 / 锁紧；
自带手动顶杆，断电可手动强制换向，方便调试维修。

六、性能特点

1. 湿式线圈耐温耐震，不易烧线圈，使用寿命长；
2. 换向柔和、冲击小、运行噪音低；
3. 中位机能可选多，适配保压、卸荷、闭锁各类回路；
4. 标准 02 安装尺寸，通用性强，同规格可直接互换；
5. 密封性能好，内泄漏小，适合长期连续工况。

七、适用场景

机床、木工机械、橡塑设备、包装机械、自动化工装液压站；
中小型液压系统执行元件换向控制、多路动作切换。

八、使用注意事项

1. 必须配套 G02 专用安装底板，油口对位准确，防止渗油内泄；
2. 线圈电压严格匹配，避免电压偏高烧毁线圈；
3. 系统油液保持清洁，过滤精度控制在 20μm 内，防止阀芯卡滞；
4. 回油背压不可超标，否则弹簧复位不到位、换向失灵；
5. 安装避免外力硬掰阀体，防止变形卡阀。
