日本不二越NACHI控制阀OF-G01-P20-20节流阀OCY-G03-B-Y-J51

NACHI不二越PZ油泵：

PZ-2A-35-E1A-11，PZ-2A-35-E2A-11，PZ-2A-35-E3A-11，PZ-2A-45-E1A-11，PZ-2A-45-E2A-11，PZ-2A-45-E3A-11，PZ-2B-3.5-35E1A-11，PZ-2B-5-35E2A-11，PZ-2B-6.5-35E3A-11，PZ-2B-8-45E1A-11，PZ-2B-8-45E2A-11，PZ-3B-10-70E1A-11，PZ-3B-13-70E2A-11，PZ-3B-16-70E3A-11，PZ-4B-20-100E1A-11，PZ-4B-25-100E2A-11，PZ-4B-32-100E3A-11，PZ-5B-40-130E1A-11，PZ-5B-50-130E2A-11，PZ-5B-64-130E3A-11，PZ-6B-100-180E2A-20，PZ-6B-100-220E2A-20，PZ-6B-125-180E3A-20，PZ-6B-125-220E3A-20，PZ-6B-80-180E1A-20，PZ-6B-80-220E1A-20

NACHI不二越PZS油泵：

PZS-3A-180-N3-10，PZS-3A-100-N3-10，PZS-3A-100-N4-10，PZS-3A-130-N3-10，PZS-3A-130-N4-10，PZS-3A-180-N4-10，PZS-3A-220-N3-10，PZS-3A-220-N4-10，PZS-3A-70-N3-10，PZS-3A-70-N4-10，PZS-3B-100-N3-10，PZS-3B-100-N4-10，PZS-3B-130-N3-10，PZS-3B-130-N4-10，PZS-3B-180-N3-10，PZS-3B-180-N4-10，PZS-3B-220-N3-10，PZS-3B-220-N4-10，PZS-3B-70N1-10，PZS-3B-70N3-10，PZS-3B-70-N3-10，PZS-3B-70N4-10，PZS-3B-70-N4-10，PZS-4A-100N1-10，PZS-4A-100-N3-10，PZS-4A-100-N4-10，PZS-4A-130-N3-10，PZS-4A-130-N4-10，PZS-4A-180-N3-10，PZS-4A-180-N4-10，PZS-4A-220-N3-10，PZS-4A-220-N4-10，PZS-4A-70-N3-10，PZS-4A-70-N4-10，PZS-4B-100N1-10，PZS-4B-100N3-10，PZS-4B-100-N3-10，PZS-4B-100N4-10，PZS-4B-100-N4-10，PZS-4B-130-N3-10，PZS-4B-130-N4-10，PZS-4B-180-N3-10，PZS-4B-180-N4-10，PZS-4B-220-N3-10，PZS-4B-220-N4-10，PZS-4B-70-N3-10，PZS-4B-70-N4-10，PZS-5A-100-N3-10，PZS-5A-100-N4-10，PZS-5A-130-N3-10，PZS-5A-130-N4-10，PZS-5A-180-N3-10，PZS-5A-180-N4-10，PZS-5A-220-N3-10，PZS-5A-220-N4-10，PZS-5A-70-N3-10，PZS-5A-70-N4-10，PZS-5B-100-N3-10，PZS-5B-100-N4-10，PZS-5B-130N1-10，PZS-5B-130N3-10，PZS-5B-130-N3-10，PZS-5B-130N4-10，PZS-5B-130-N4-10，PZS-5B-180-N3-10，PZS-5B-180-N4-10，PZS-5B-220-N3-10，PZS-5B-220-N4-10，PZS-5B-70-N3-10，PZS-5B-70-N4-10，PZS-6A-100-N3-10，PZS-6A-100-N4-10，PZS-6A-130-N3-10，PZS-6A-130-N4-10，PZS-6A-180N3-10，PZS-6A-180-N3-10，PZS-6A-180N4-10，PZS-6A-180-N4-10，PZS-6A-220N3-10，PZS-6A-220-N3-10，PZS-6A-220-N4-10，PZS-6A-70-N3-10，PZS-6A-70-N4-10，PZS-6B-100-N3-10，PZS-6B-100-N4-10，PZS-6B-130-N3-10，PZS-6B-130-N4-10，PZS-6B-180N1-10，PZS-6B-180N3-10，PZS-6B-180-N3-10，PZS-6B-180N4-10，PZS-6B-180-N4-10，PZS-6B-220N1-10，PZS-6B-220N3-10，PZS-6B-220-N3-10，PZS-6B-220N4-10，PZS-6B-220-N4-10，PZS-6B-70-N3-10，PZS-6B-70-N4-10，，

NACHI不二越VDS叶片泵：

VDS-0B-1A2，VDS-0B-2A2-U-1730K，VDS-0B-1A3-U-1249K，VDS-0B-1A3-NU-1731K，VDS-0B-1A3-E11，VDS-0B-1A2-U-1249L，VDS-0B-1A2-E11，VDS-0B-1A1-E11，VDS-0B-1A3-U-10，VDS-OB-A2-10，VDS-OB-A1-10，VDS-0B-1A-111，VDS-OB-1A1-10，VDS-0B-1A21A3，VDS-0B-1A1-U-10，VDS-0B-1A2-10，VDS-OB-1A2-10，VDS-OB-1A3-10，VDS-0B-1AZ-U1249C，VDS-OA-1A2-10，VDS-0A-1A1-10，VDS-0B-1A1-10，VDS-0A-1A2-10，VDS-0A-1A3-10，VDS-1B-2A3-U-20，VDS-OA-1A3-10，VDS-0B-1A2-U1249C，VDS-OA-1A1-10，VDS-OB-1A3-U-10，VDS-0B-1A3-10，VDS-0B-1A2-U-10

不二越VDR叶片泵：

VDR-1A-1A1-13，VDR-1A-1A2-13，VDR-1A-1A3-13，VDR-2A-1A1-13，VDR-2A-1A2-13，VDR-2A-1A3-13，VDR-1B-1A1-13，VDR-1B-1A2-13，VDR-1B-1A3-13，VDR-2B-1A1-13，VDR-2B-1A2-13，VDR-2B-1A3-13，VDR-11A-1A1-1A1-13，VDR-11A-1A1-1A2-13，VDR-11A-1A1-1A3-13，VDR-11A-1A2-1A2-13，VDR-11A-1A3-1A3-13，VDR-11B-1A1-1A1-13，VDR-11B-1A1-1A2-13，VDR-11B-1A1-1A3-13，VDR-11B-1A2-1A2-13，VDR-11B-1A3-1A3-13，VDR-1A-1A2-22，VDR-1A-1A3-22，VDR-1A-1A4-22，VDR-1A-1A5-22，VDR-1A-2A2-22，VDR-1A-2A3-22，VDR-1B-1A2-22，VDR-1B-1A3-22，VDR-1B-1A4-22，VDR-1B-1A5-22，VDR-1B-2A2-22，VDR-1B-2A3-22，VDR-11A-1A2-1A2-22，VDR-11A-1A2-1A3-22，VDR-11A-1A3-1A3-22，VDR-11A-2A2-2A2-22，VDR-11A-2A2-2A3-22，VDR-11A-2A3-2A3-22，VDR-11B-1A2-1A2-22，VDR-11B-1A2-1A3-22，VDR-11B-1A3-1A3-22，VDR-11B-2A2-2A2-22，VDR-11B-2A2-2A3-22，VDR-11B-2A3-2A3-22，VDR-1A-1A2-E22，VDR-1A-1A3-E22，VDR-1A-1A3-Q11，VDR-1A-1A4-E22，VDR-1A-1A5-E22，VDR-1A-2A3-E22，VDR-1B-1A2-E22，VDR-1B-1A2-U-13，VDR-1B-1A2-U-22，VDR-1B-1A3-U-13，VDR-1B-1A3-U-22，VDR-1B-1A4-E22，VDR-1B-1A5-E22

NACHI叶片泵VDC:

VDC-1A-1A2-20，VDC-11A-2A3-1A5-20，VDC-11A-2A3-1A5-20，VDC-11A-2A3-2A3-20，VDC-11A-2A3-2A3-20，VDC-11B-2A3-1A5-20，VDC-11B-2A3-1A5-20，VDC-11B-2A3-2A3-20，VDC-11B-2A3-2A3-20，VDC-12A-1A5-1A5-20，VDC-12A-1A5-1A5-20，VDC-12A-1A5-2A3-20，VDC-12A-1A5-2A3-20，VDC-12A-2A3-1A5-20，VDC-12A-2A3-1A5-20，VDC-12A-2A3-2A3-20，VDC-12A-2A3-2A3-20，VDC-12B-1A5-1A5-20，VDC-12B-1A5-1A5-20，VDC-12B-1A5-2A3-20，VDC-12B-1A5-2A3-20，VDC-12B-2A3-1A5-20，VDC-12B-2A3-1A5-20，VDC-12B-2A3-2A3-20，VDC-12B-2A3-2A3-20，VDC-13A-1A5-1A3-20，VDC-13A-1A5-1A3-20，VDC-13A-1A5-1A5-20，VDC-13A-1A5-1A5-20，VDC-13A-2A3-1A3-20，VDC-13A-2A3-1A3-20，VDC-13A-2A3-1A5-20，VDC-13A-2A3-1A5-20，VDC-13B-1A5-1A3-20，VDC-13B-1A5-1A3-20，VDC-13B-1A5-1A5-20，VDC-13B-1A5-1A5-20，VDC-13B-2A3-1A3-20，VDC-13B-2A3-1A3-20，VDC-13B-2A3-1A5-20，VDC-13B-2A3-1A5-20，VDC-1A-1A2-20，VDC-1A-1A2-20，VDC-1A-1A3-20，VDC-1A-1A3-20，VDC-1A-1A3-20，VDC-1A-1A3-E20，VDC-1A-1A4-20，VDC-1A-1A4-20，VDC-1A-1A4-20，VDC-1A-1A4-E20，VDC-1A-1A5-20，VDC-1A-1A5-20，VDC-1A-1A5-20，VDC-1A-1A5-E20，VDC-1A-2A2-20，VDC-1A-2A2-20，VDC-1A-2A2-20，VDC-1A-2A3-20，VDC-1A-2A3-20，VDC-1A-2A3-20，VDC-1A-2A3-E20，VDC-1B-1A2-20，VDC-1B-1A2-20，VDC-1B-1A2-20，VDC-1B-1A2-E35，VDC-1B-1A2-U-20，VDC-1B-1A3-20，VDC-1B-1A3-20，VDC-1B-1A3-20，VDC-1B-1A3-E35，VDC-1B-1A3-U-20，VDC-1B-1A4-20，VDC-1B-1A4-20，VDC-1B-1A4-E35，VDC-1B-1A4-P-E35，VDC-1B-1A5-20，VDC-1B-1A5-20，VDC-1B-1A5-20，VDC-1B-1A5-E35，VDC-1B-1A5-P-E35，VDC-1B-2A2-20，VDC-1B-2A2-20，VDC-1B-2A3-20，VDC-1B-2A3-20，VDC-1B-2A3-20，VDC-1B-2A3-E35，VDC-1B-2A3-U-20，VDC-22A-2A3-1A5-20，VDC-22A-2A3-1A5-20，VDC-22A-2A3-2A3-20，VDC-22A-2A3-2A3-20，VDC-22B-2A3-1A5-20，VDC-22B-2A3-1A5-20，VDC-22B-2A3-2A3-20，VDC-22B-2A3-2A3-20，VDC-2A-1A2-20，VDC-2A-1A2-20，VDC-2A-1A2-20，VDC-2A-1A3-20，VDC-2A-1A3-20，VDC-2A-1A3-20，VDC-2A-1A3-E20，VDC-2A-1A4-20，VDC-2A-1A4-20，VDC-2A-1A4-20，VDC-2A-1A5-20，VDC-2A-1A5-20，VDC-2A-1A5-20，VDC-2A-1A5-E20，VDC-2A-2A2-20，VDC-2A-2A2-20，VDC-2A-2A3-20，VDC-2A-2A3-20，VDC-2A-2A3-20，VDC-2A-2A3-E20，VDC-2B-1A2-20，VDC-2B-1A2-20，VDC-2B-1A3-20，VDC-2B-1A3-20，VDC-2B-1A3-E35，VDC-2B-1A4-20，VDC-2B-1A4-20，VDC-2B-1A4-E35，VDC-2B-1A5-20，VDC-2B-1A5-20，VDC-2B-1A5-E20，VDC-2B-1A5-E35，VDC-2B-2A2-20，VDC-2B-2A2-20，VDC-2B-2A2-20，VDC-2B-2A3-20，VDC-2B-2A3-20，VDC-2B-2A3-E35，VDC-3A-1A2-20，VDC-3A-1A2-20，VDC-3A-1A2-20，VDC-3A-1A3-20，VDC-3A-1A3-20，VDC-3A-1A3-20，VDC-3A-1A4-20，VDC-3A-1A4-20，VDC-3A-1A4-20，VDC-3A-1A5-20，VDC-3A-1A5-20，VDC-3B-1A2-20，VDC-3B-1A2-20，VDC-3B-1A3-20，VDC-3B-1A3-20，VDC-3B-1A4-2，VDC-3B-1A4-20，VDC-3B-1A5-20，VDC-3B-1A5-20

UVN系列不二越变量叶片泵相关型号：

UVN-1A-0A2-07-4-11，UVN-1A-0A2-07A-4-11，UVN-1A-0A2-07-46141D，UVN-1A-0A2-07E-4M-11，UVN-1A-0A3-07A-4-11，UVN-1A-0A3-07-4-11，UVN-1A-0A3-07E-4M-11，UVN-1A-0A3-15E-4M-11，UVN-1A-0A4-15-4-11，UVN-1A-0A4-15E-4M-11，UVN-1A-0A415Q296063B，UVN-1A-1A2-07A-4-11，UVN-1A-1A2-07A46066B，UVN-1A-1A2-15-4-11，UVN-1A-1A2-15A-4-11，UVN-1A-1A2-15E-4M-11，UVN-1A-1A2-22-4-11，UVN-1A-1A2-22E-4M-11，UVN-1A-1A3-15-4-11，UVN-1A-1A3-15A-4-11，UVN-1A-1A3-15E-4M-11，UVN-1A-1A3-22-4-11，UVN-1A-1A3-22E-4F11，UVN-1A-1A3-22E-4M-11，UVN-1A-1A4-15-4-11，UVN-1A-1A4-15E-4M-11，UVN-1A-1A4-22-4-11，UVN-1A-1A4-22A-4-11，UVN-1A-1A4-22-46062B，UVN-1A-1A4-22E-4G-11，UVN-1A-1A4-22E-4M-11，UVN-1A-2A4-22S46162C，UVN-1A-2A4-37A-4-20，UVN-1A0A407AQ146063B，UVN-1A1A215E4ME6161C，UVN-1A1A215E4NE6168A，UVN-1A1A3154Q016063C，UVN-1A1A3154Q176063B，UVN-1A1A4154Q186063B

NACHI不二越齿轮泵IPH系列型号：　　

IPH-22B-3.5-6.5-11，IPH-22B-3.5-8-11，IPH-22B-5-5-11，IPH-22B-5-6.5-11，IPH-22B-5-8-11，IPH-22B-6.5-6.5-11，IPH-22B-6.5-8-11，IPH-23B-3.5-10-11，IPH-23B-3.5-13-11，IPH-23B-3.5-16-11，IPH-23B-5-10-11，IPH-23B-5-13-11，IPH-23B-5-16-11，IPH-23B-6.5-10-11，IPH-23B-6.5-13-11，IPH-23B-6.5-16-11，IPH-23B-8-10-11，IPH-23B-8-13-11，IPH-23B-8-16-11，IPH-2A（B）-3.5-11，IPH-2A（B）-5-11，IPH-2A（B）-6.5-11，IPH-2A（B）-8-11，IPH-2A-3.5-11，IPH-2A-5-11，IPH-2A-6.5-11，IPH-2A-8-11，IPH-2B-3.5-11，IPH-2B-5-11，IPH-2B-6.5-11，IPH-2B-8-11，IPH-3A（B）-10-20，IPH-3A（B）-13-20，IPH-3A（B）-16-20，IPH-3A-10-20，IPH-3A-13-20，IPH-3A-16-20，IPH-3B-10-20，IPH-3B-13-20，IPH-3B-16-20，IPH-4A（B）-20-20，IPH-4A（B）-25-20，IPH-4A（B）-32-20，IPH-4A-20-20，IPH-4A-25-20，IPH-4A-32-20，IPH-4B-20-20，IPH-4B-25-20，IPH-4B-32-20，IPH-55B-40-40-11，IPH-55B-40-50-11，IPH-55B-40-64-11，IPH-55B-50-50-11，IPH-55B-50-64-11，IPH-55B-64-64-11，IPH-56B-40-100-11，IPH-56B-40-125-11，IPH-56B-40-80-11，IPH-56B-50-100-11，IPH-56B-50-125-11，IPH-56B-50-80-11，IPH-56B-64-100-11，IPH-56B-64-125-11，IPH-56B-64-80-11，IPH-5A（B）-40-21（11），IPH-5A（B）-50-21（11），IPH-5A（B）-64-21（11），IPH-5A-40-11，IPH-5A-40-21，IPH-5A-50-21，IPH-5A-64-11，IPH-5A-64-21，IPH-5B-40-11，IPH-5B-40-21，IPH-5B-50-11，IPH-5B-50-21，IPH-5B-64-11，IPH-5B-64-21，IPH-66B-100-100-11，IPH-66B-100-125-11，IPH-66B-125-125-11，IPH-66B-80-100-11，IPH-66B-80-125-11，IPH-6A（B）-100-21（11），IPH-6A（B）-125-21（11），IPH-6A（B）-80-21（11），IPH-6A-100-11，IPH-6A-100-21，IPH-6A-125-21，IPH-6A-80-21，IPH-6B-100-21，IPH-6B-125-21，IPH-6B-80-21，IPH-8-8-11

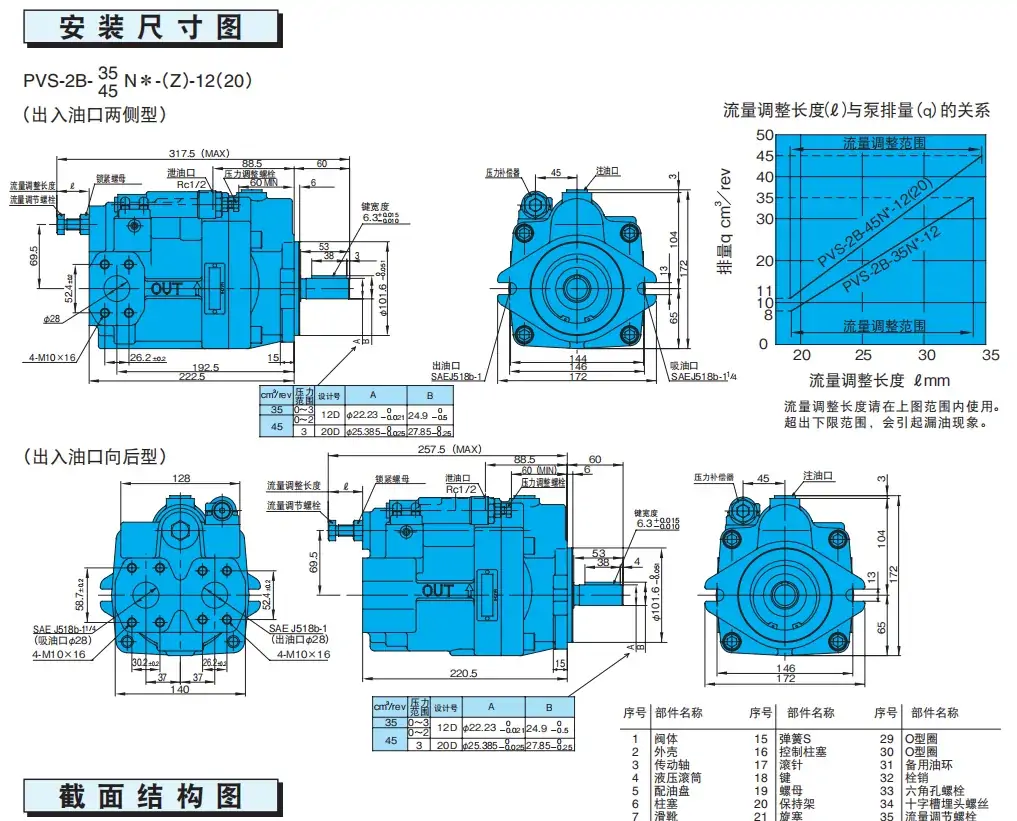

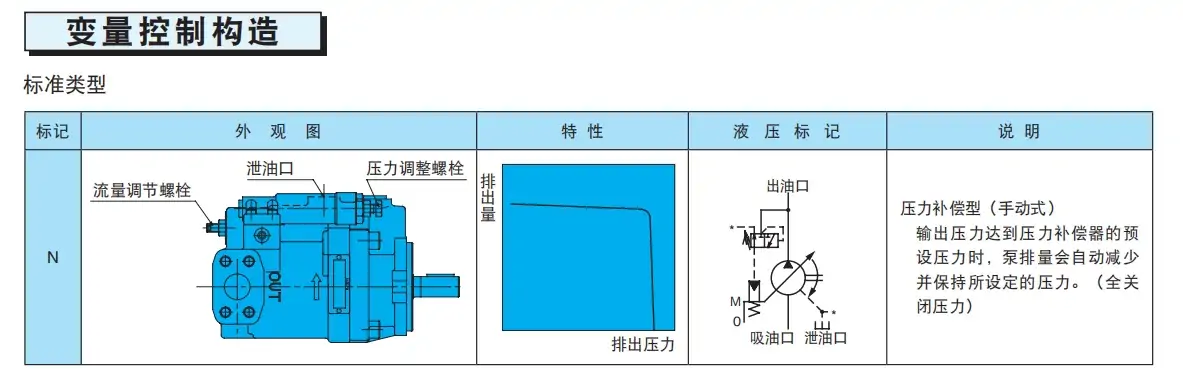

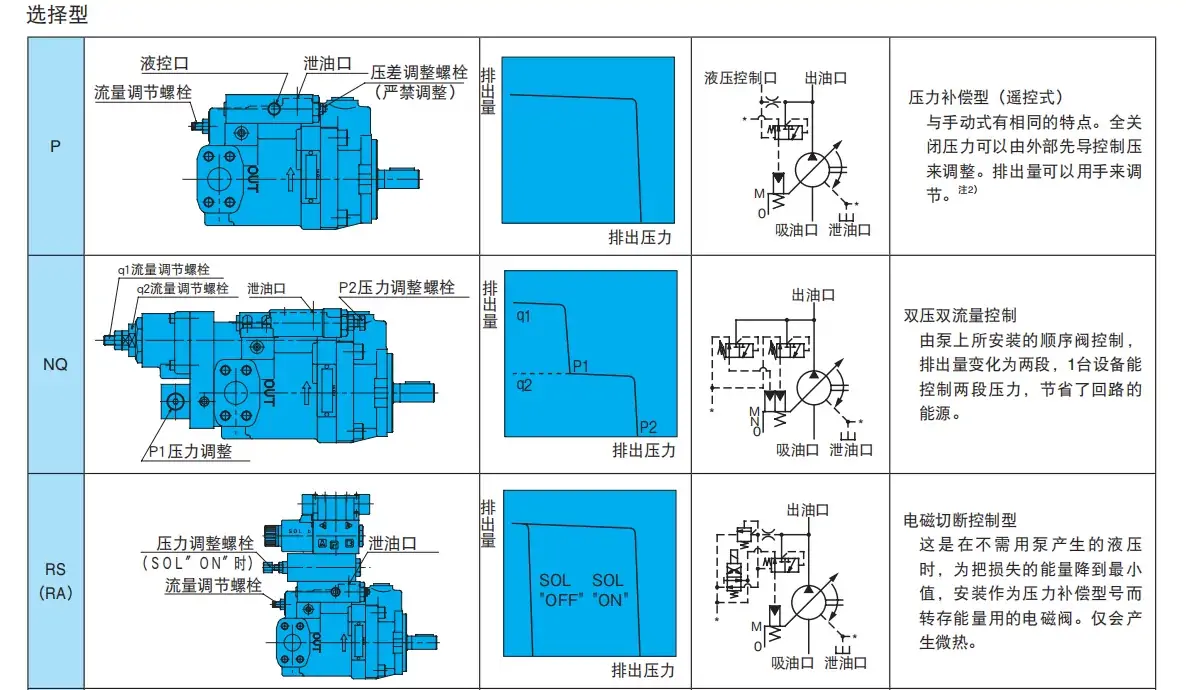

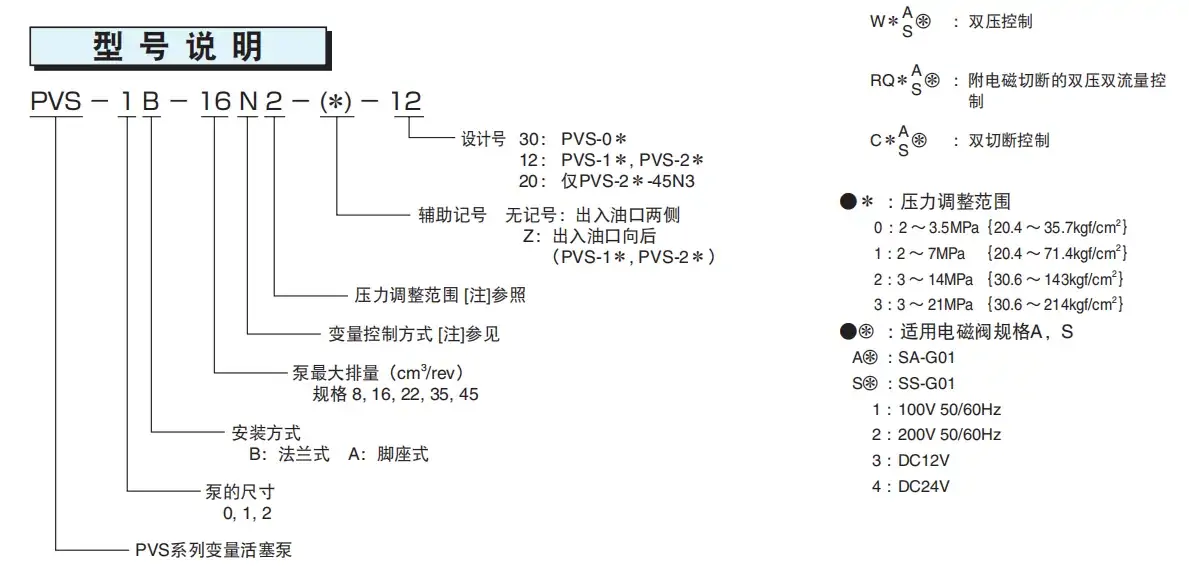

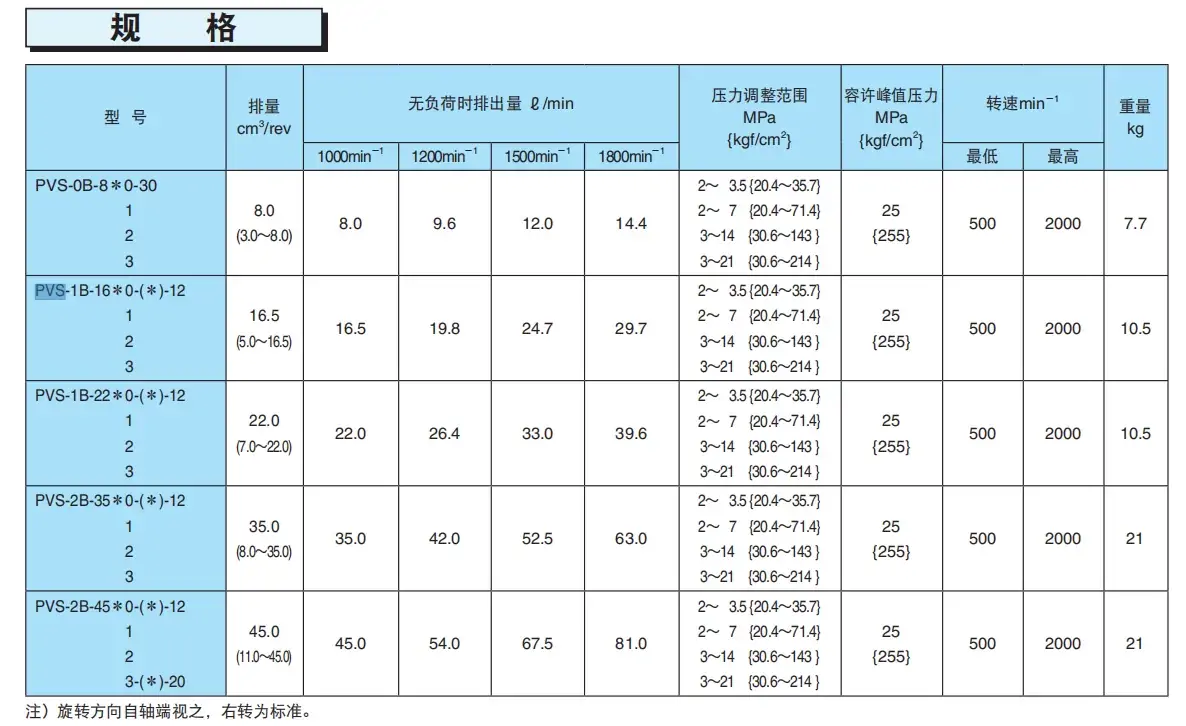

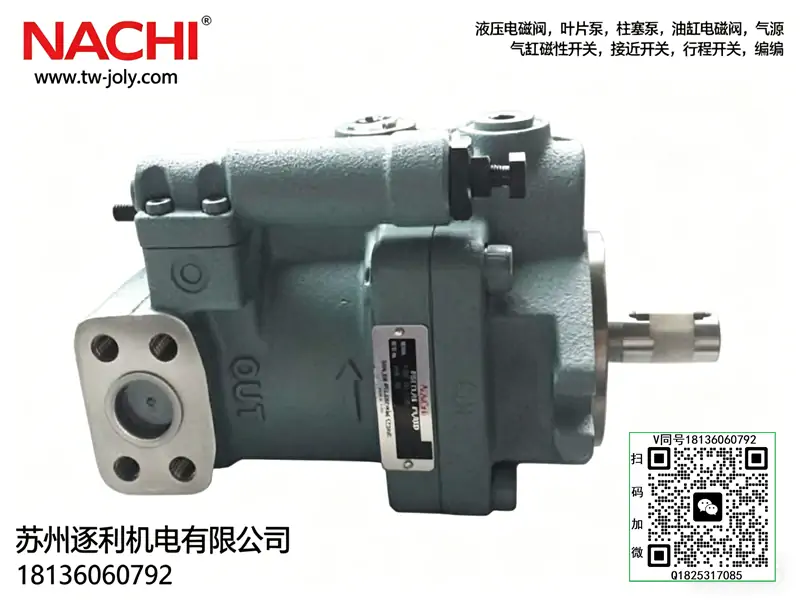

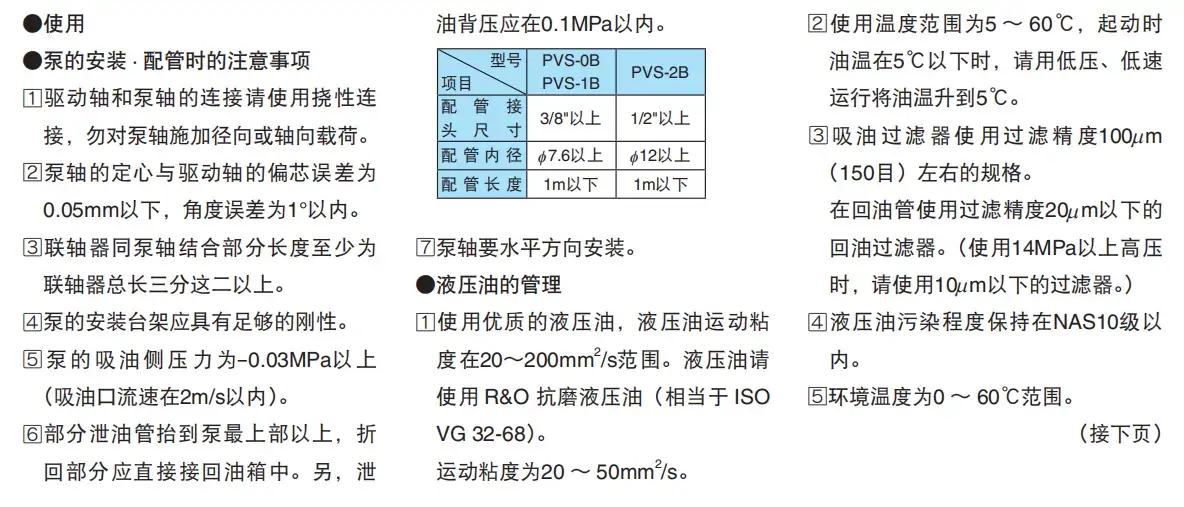

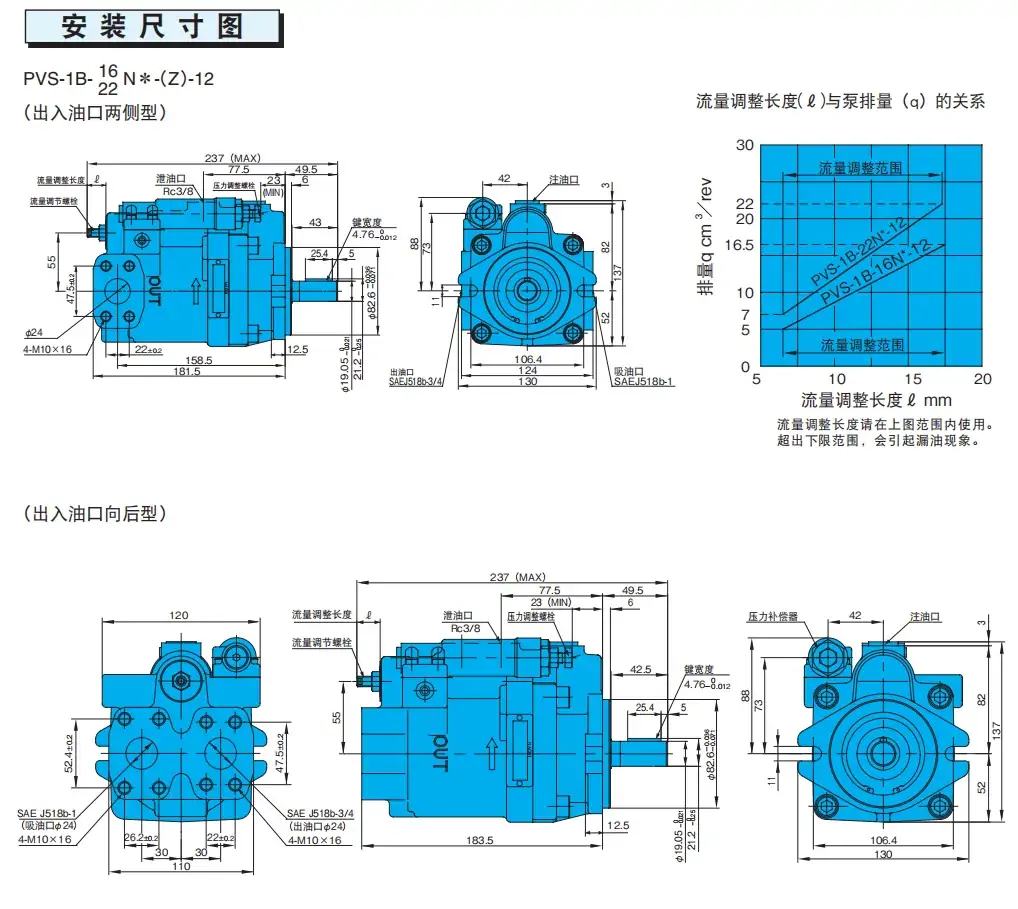

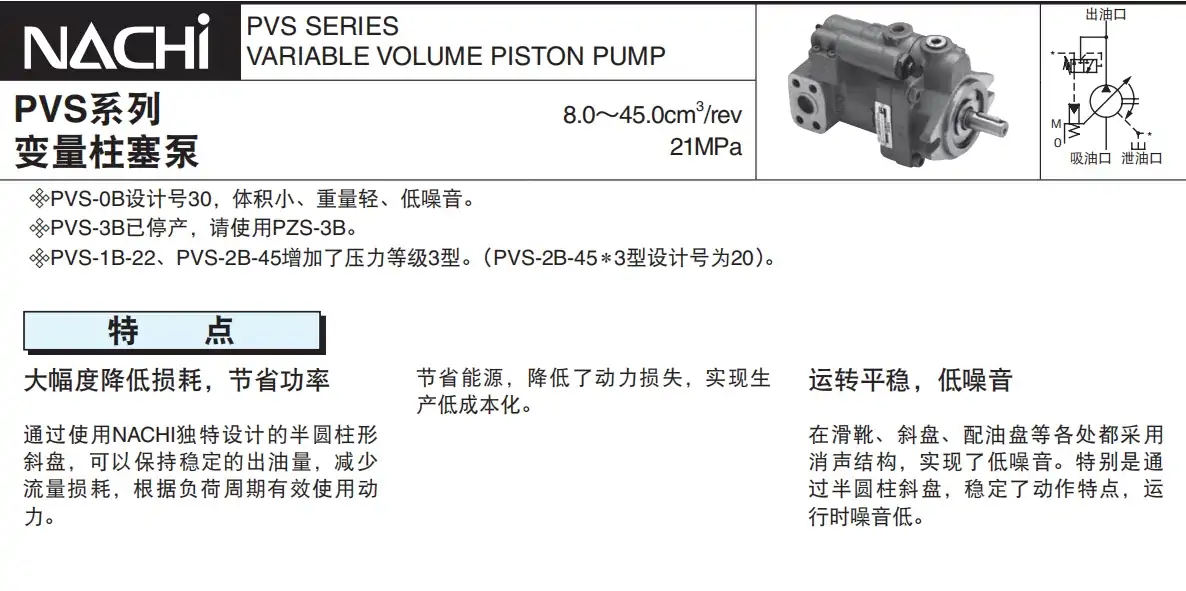

不二越PVS系列柱塞泵型号：

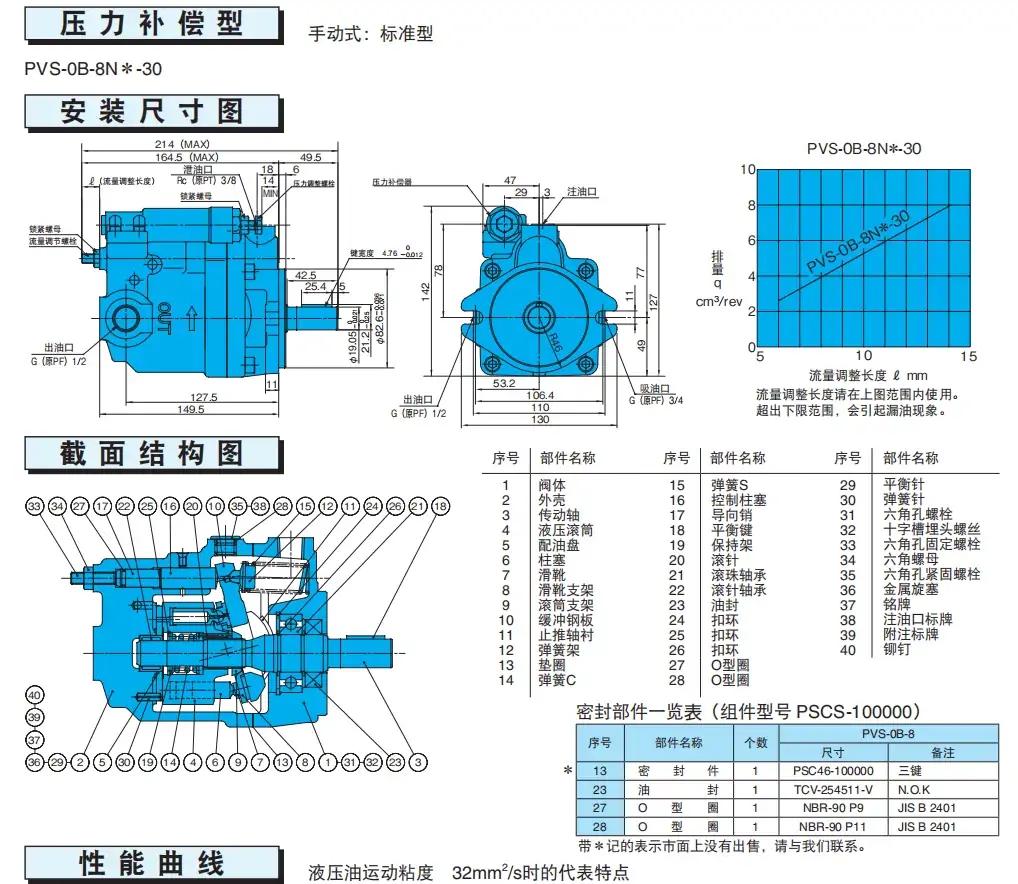

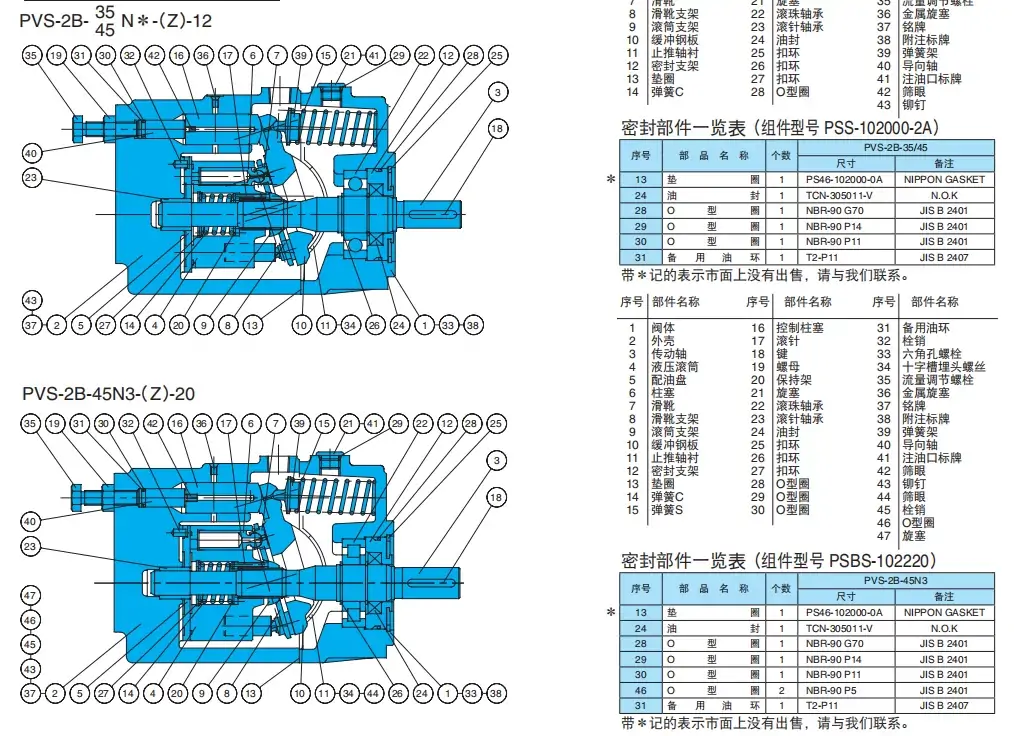

PVS-0B-8N0-30，PVS-0B-8N1-30，PVS-0B-8N2-30，PVS-0B-8N3-30，PVS-0B-8P3-30，PVS-1A-16N1-12，PVS-1B-16N0-12，PVS-1B-16N1-12，PVS-1B-16N1-Z-12，PVS-1B-16N2-12，PVS-1B-16N2-Z-12，PVS-1B-16N3-Z-12，PVS-1B-22N0-12，PVS-1B-22N1-12，PVS-1B-16N3-12，PVS-1B-22N2-12，PVS-1B-22N3-12，PVS-2B-35N0-12，PVS-2B-35N1-12，PVS-2B-35N2-12，PVS-2B-35N3-12，PVS-2B-45N0-12，PVS-2B-45N1-12，PVS-2B-45N2-12，PVS-2B-45N3-20

OCY-G03-B-Y 是叠加式、带单向阀、B 口节流、出口节流（Meter-Out）流量控制阀，用于执行器回油节流调速，保速稳压、防止负载失控下坠，通径 NG10（03）、最高压力 25MPa。

一、型号释义（通用编码）

• OCY：系列代号 → O = 流量控制；C = 带单向阀；Y = 叠加式
• G：安装方式 → G = 垫片安装（叠加式）
• 03：规格尺寸 → NG10（通径 10mm，CETOP 05），中流量
• B：控制油口 → B 口节流（A=A 口、W=A/B 双口、P = 压力口）
• Y：控制方式 → Y = 出口节流（Meter-Out）；X = 进口节流（Meter-In）
• 后缀常见：J50/J51= 安装螺栓规格；20= 设计版本

二、核心技术参数

三、工作原理（出口节流 + 单向阀）

1. 正向（B→T）节流调速： 执行器回油经 B 口进入，节流阀控制回油流量，从而控制执行器速度；出口节流可稳定负载、防止超速（如垂直缸下坠）。
2. 反向（T→B）自由通流： 压力油反向时，单向阀打开，油液无阻力通过，不影响执行器反向快速动作。
3. 压力补偿（内置）： 节流口自带压力补偿，负载 / 油温变化时流量稳定，速度波动小。

四、性能特点

• 出口节流（Y 型）：优先用于垂直负载、惯性负载，防失控、速度刚性好。
• 带单向阀：反向自由通流，不影响回程速度，回路效率高。
• 叠加式安装：直接叠在阀块 / 电磁换向阀之间，无需管路、节省空间。
• 高压稳定：25MPa 耐压，压力波动小，适合精密调速。
• 低噪低漏：精密节流口 + 密封设计，噪声＜60dB、内泄漏小。

五、典型应用

• 注塑机：射胶 / 保压回路、顶针调速，防顶针超速。
• 液压压机：滑块升降回路，垂直负载防下坠、稳速。
• 工程机械：小型挖机动臂 / 斗杆调速，负载自适应。
• 自动化设备：夹紧缸、升降台、输送链的平稳调速 + 防冲击。

六、选型与匹配要点

1. 通径：03（NG10）适配流量≤100 L/min，中流量系统首选。
2. 控制口：B 型用于B 口回油节流；A 型 = A 口、W 型 = A/B 双口。
3. 控制方式：Y = 出口节流（推荐负载不稳定场景）；X = 进口节流（负载稳定）。
4. 安装：叠加式水平安装，垫片密封，螺栓按 J50/J51 规格。
5. 介质：NAS 7 级清洁度，防止节流口堵塞。
