DACHUNG TVC-06G 板式单向节流阀 机床进给快慢速精准流量调节液压流量阀

品牌说明

DACHUNG 主营标准液压控制阀、充液阀、板式流量阀、压力表、叠加阀、压力阀。

一、DSG 型电磁换向阀（02/03 通径，品牌主力）

DSG-02（6 通径）

二位单头

DSG-02-2B2-N-D2、DSG-02-2B2-N-A2
DSG-02-2B3-N-D2、DSG-02-2B3B-N-D2
DSG-02-2D2-N-D2

三位双头

DSG-02-3C2-N-D2、DSG-02-3C4-N-D2
DSG-02-3C6-N-D2、DSG-02-3C9-N-D2
DSG-02-3C10-N-D2、DSG-02-3C11-N-D2
DSG-02-3C12-N-D2
交流线圈替换后缀 A2（AC220V）

DSG-03（10 通径大流量）

二位单头：DSG-03-2B2-N-D2、DSG-03-2B3-N-A2、DSG-03-2B3B-N-D2
三位双头：
DSG-03-3C2-N-D2、DSG-03-3C4-N-D2、DSG-03-3C5-N-A2
DSG-03-3C9-N-A2、DSG-03-3C10-N-D2、DSG-03-3C12-N-D2
线圈标识：D2=DC24V，A2=AC220V；N = 内置指示灯底座

二、充液阀系列（SVF/SPF）

1. SPF 法兰式充液阀 SPF-125-12C
2. SVF 板式充液阀 SVF-100-21C、SVF-125-21C

三、板式流量节流阀

TVC-06G 板式单向节流阀

四、板式压力控制阀

1. BG 先导式溢流阀 BG-03-1、BG-03-2、BG-03-3 BG-06-1、BG-06-2、BG-06-3 BG-10-1、BG-10-2、BG-10-3
2. BSG 电磁溢流阀 BSG-03-2B2-D2、BSG-06-2B2-A2
3. RG 减压阀：RG-03、RG-06
4. HT 顺序阀：HT-03、HT-06

五、02/03 通径叠加阀系列

1. MRV 叠加溢流阀：MRV-02P、MRV-02A、MRV-03P、MRV-03A
2. MPC 叠加液控单向阀：MPC-02W、MPC-03W

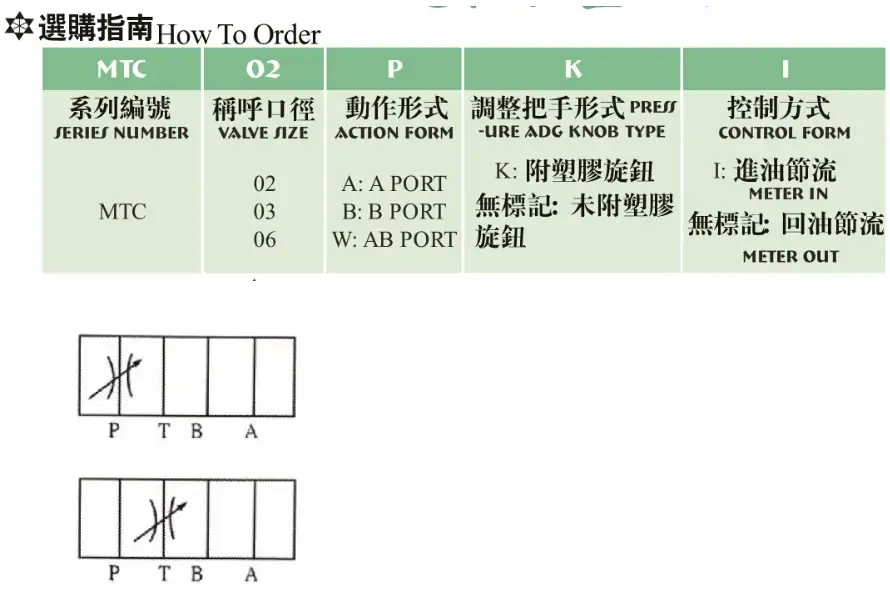

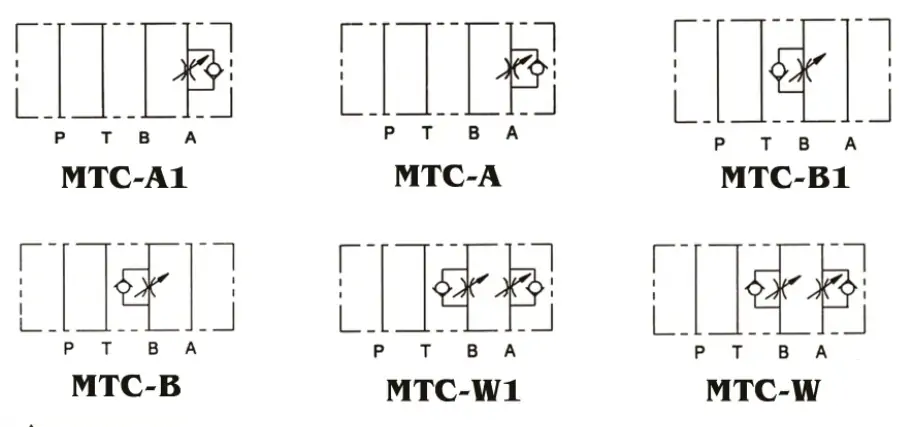

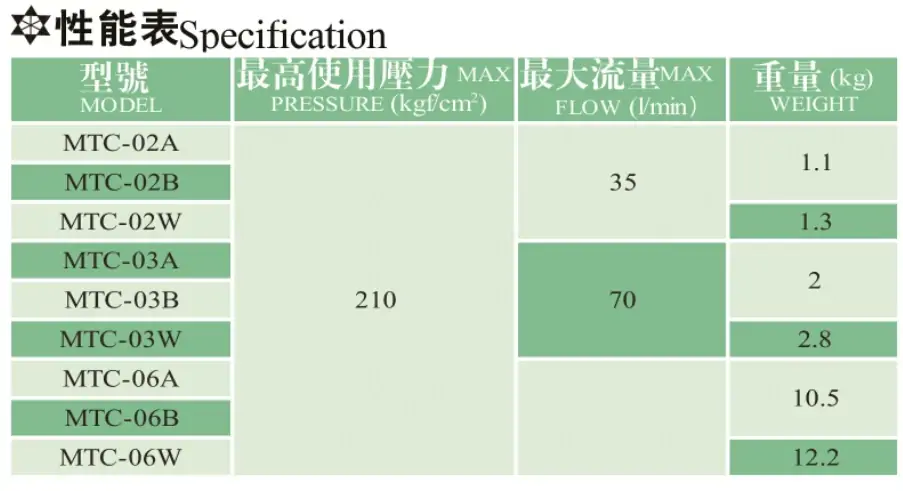

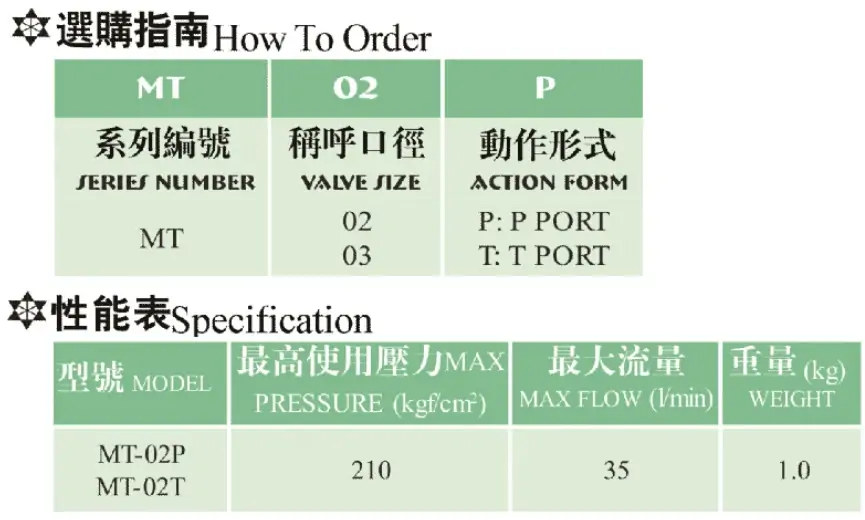

3. MTCV 叠加单向节流阀：MTCV-02W、MTCV-03W
4. MBR 叠加减压阀：MBR-02P、MBR-03P

六、管式单向 / 流量阀

CIT 管式单向阀：CIT-02、CIT-03
TC 单向节流阀：TC-02、TC-03
TV 节流阀：TV-02、TV-03

七、PP 隔膜充油压力表系列

PP-2KG-VITON、PP-4KG-VITON
PP-4KG-TEFLON、PP-7KG-VITON

八、压力继电器 JCS 标准系列

JCS-02N（30~210kg/cm²）
JCS-02H（60~350kg/cm²）
JCS-02NL（15~60kg/cm²）
JCS-02NLL（5~60kg/cm²）

九、型号后缀统一释义

1. D2=DC24V 直流线圈，A2=AC220V 交流线圈；N = 带指示灯底座
2. 02=6 通径、03=10 通径；P/A/W 代表叠加阀油路接口
3. -1/-2/-3：溢流阀调压档位；C：充液阀标准密封结构
4. VITON/TEFLON：压力表隔膜材质；KG：压力表量程单位
5. G：板式安装节流阀标识

成套适配说明：TVC-06G为工业标准06通径管式安装单向节流阀，属于大流量外置式流量控制元件，核心特性为**正向无级节流调速、反向单向自由回油**。采用G3/4寸标准管式螺纹接口，区别于叠加阀，独立管路安装、通流量大、调速稳定、抗污染能力强。专门适配中大流量液压设备、注塑机辅助动作、重型机床进给、大型升降平移机构，完美匹配06通径大流量液压回路，可与06通径主调压阀、电磁换向阀配套使用，实现“慢速进给、快速复位”的标准工艺逻辑，全文体例、参数、维保故障体系与站内全系液压元件完全统一。

一、型号逐位完整精准释义（行业通用编码规则）

• TVC：系列代号，管式单向节流阀（Tube Throttle Check Valve），正向节流调速、反向直通回油一体式流量控制阀
• 06：通径规格代码，06标准大通径（DN20），适配中大流量液压回路，接口规格G3/4
• G：结构形式代码，G型精密节流结构，锥形精细节流开口、调速线性度高、低速无爬行、流量调节均匀稳定
• TVC系列管式节流阀型号梯度对照
• TVC-03G：03小通径，适配小型工装、小流量调速回路
• TVC-06G（本款）：06中通大流量型，机床、注塑、重载自动化设备主力型号
• TVC-10G：10大通径，超大流量压机、大型液压站专用
• 后缀T：梯形粗调结构，适合粗放调速；后缀G：锥形精调结构，适合精密平稳调速
• 默认核心配置：高强度铸铁阀体、精密锥形G型节流阀芯、低阻力内置单向阀、带锁止刻度调节旋钮、加厚耐压阀体结构、标准G3/4管螺纹接口。G型锥面节流曲线细腻，全行程调速无突变、无卡顿，单向阀开启压力极低，回程零背压快速复位，相比普通T型节流阀，低速稳定性、调速精度、抗气蚀性能大幅提升，适配长期连续重载调速工况。
• 选型红线：本阀为管式外置调速阀，不可叠加安装，需串联在工作支路管路中；仅控制单向进给速度，回程全速自由回油，无法实现双向独立调速；严禁超80L/min大流量长期冲刷，易磨损精密锥面；进出口严禁接反，会导致调速失效、动作卡死；不具备保压功能，调速工位需搭配液压锁使用。

二、核心额定技术参数（TVC-06G国标通用标准）

• 阀件类型：06通径管式G型精密单向节流阀、单向进给调速、反向自由回油
• 标准通径：06大通径（DN20），管路接口G3/4寸标准螺纹
• 最高额定工作压力：25.0MPa，适配中大高压重载液压工况
• 额定稳定通流流量：80L/min，短时峰值允许90L/min，大流量通流无节流过热
• 最小稳定调速流量：2.0L/min，超低速进给平稳、无爬行、无抖动漂移
• 单向阀开启压力：0.05MPa，回程通油阻力极低、复位响应迅速无滞后
• 调速调节方式：顶部刻度旋钮无级微调，自带防松锁紧结构，调速参数可锁止防漂移
• 调速线性精度：≤±2.5%，全行程速度均匀、无突变、无分段卡顿
• 节流结构：G型精密锥形节流口，曲面优化设计，抗气蚀、耐冲刷、低速稳压性优异
• 安装形式：管式螺纹串联安装，外置独立调速，不受阀组叠加限制
• 阀体材质：高强度灰铸铁，加厚耐压结构、抗冲击、抗震动、长期运行不变形
• 适配液压介质：ISO VG32/VG46抗磨矿物液压油，兼容常规阻燃液压介质
• 标准工作油温：30℃~60℃，极限运行区间-20℃~+80℃
• 推荐过滤精度：≤10μm，保护精密锥形节流口，杜绝堵塞、拉伤、低速抖动
• 阀体重量：4.5kg，结构厚重稳定、抗设备震动、调速参数不易偏移
• 核心优势：大流量通流稳定、G型精密调速线性好、低速无爬行、回程零阻力、耐压等级高、抗震防松、故障率低、适配重载中大流量设备，弥补叠加阀流量不足的短板

三、专属工作原理（TVC-06G核心逻辑）

1、正向进给节流调速原理

液压油正向流向油缸进给时，油液必须经过G型精密锥形节流口，通过旋转顶部刻度旋钮，可无级改变节流通流面积，精准控制油路流量，从而稳定调节油缸伸出进给速度。锥形曲面节流结构可实现细腻微调，低速进给均匀平稳，彻底杜绝普通节流阀常见的爬行、抖动、速度跳变问题，满足精密进给、打磨、切削、慢速压紧工艺需求。

2、反向回程自由通油原理

油缸换向缩回回程时，反向油压直接顶开内置大开口单向阀，油液完全绕开节流结构，直通回流无节流背压、无流量限制，油缸全速快速复位，大幅缩短设备循环工时，完美实现“工进慢速、回程快速”的标准液压工艺逻辑。

3、G型锥面精密稳压原理

G型专属流线型锥面节流结构，可自适应流量与压力变化，负载波动时自动补偿节流压差，保障进给速度恒定稳定，压力波动不影响调速精度，适配重载、负载变化大的复杂工况，稳压性能远优于普通T型直槽节流结构。

元件核心定位：TVC-06G=06通径大流量管式精密单向节流阀、重载设备慢速进给快速复位、中大流量液压系统专属外置调速元件

四、管式TVC-06G vs 叠加式Z2FS-03 工况对比

五、标准化安装与精准调试步骤

1. 管路预处理：彻底清理管路内部铁屑、焊渣、油污与杂质，确认油路通畅无堵塞，核对阀体进出口标识，严禁反向安装。
2. 管式对接安装：采用G3/4标准接头对接管路，缠绕密封辅料适度密封，阀体保持水平或竖直端正安装，避免管路扭曲、硬拉受力。
3. 管路减震固定：阀体前后增设管夹固定，隔离设备运行震动，防止长期震动导致调速旋钮偏移、接口渗油、速度漂移。
4. 初始开度预设：开机前顺时针完全关闭节流口，再逆时针旋出3~4圈基础开度，避免开机无动作、流量卡死故障。
5. 空载粗调速度：启动系统空载运行，测试油缸进给与复位动作，微调节流开度，确认回程单向阀通油顺畅、复位无卡顿。
6. 负载精调标定：带载运行根据工艺需求精细调节进给速度，保证低速进给均匀、无爬行、无冲击抖动，速度达标后锁紧防松螺钉固定参数。
7. 稳定性校验：连续循环运行30次，核对进给速度恒定无波动、回程快速顺畅、阀体无渗漏、无异响。
8. 稳态验收：长时间满载运行，调速精度稳定、无速度漂移、阀体温升正常，调试合格投入量产使用。

六、高频现场故障排查（TVC-06G专属）

• 进给速度调不动、调速无效：G型锥形节流口油泥杂质堵塞、调节丝杆卡滞、阀芯拉伤；拆解彻底清洗节流阀芯与流道，轻微磨损可研磨修复，严重磨损直接更换阀芯总成。
• 低速爬行、进给抖动明显：油液脏污、过滤精度不足、节流口局部堵塞、系统进气；更换精密滤芯、彻底油路排气、清洗阀体节流通道。
• 回程速度缓慢、复位无力：内置单向阀卡滞无法全开、复位弹簧疲劳、回油背压过高；清洗单向阀芯，更换疲劳弹簧，疏通后端回油管路降低背压。
• 管路接口渗油、螺纹漏油：密封件老化破损、螺纹紧固力矩不均、管路震动松动；更换全新密封辅料，均匀复紧接头，加装减震管夹。
• 调速无线性、速度忽快忽慢：G型精密锥面长期冲刷磨损、节流曲面受损，调速曲线紊乱；更换精密阀芯总成，恢复线性调速性能。
• 空载速度正常、带载速度漂移：负载压差变化大、节流口磨损、稳压补偿失效；检修阀芯磨损状态，更换劣化液压油，提升油液洁净度。
• 旋钮转动干涩卡顿：调节丝杆积油泥、粉尘侵入调节机构、润滑失效；全拆解清洗调节组件，重新加注专用液压润滑脂。
• 整体流量偏小、进给偏慢：节流口堵塞、系统供油不足、吸油滤芯堵塞；同步清洗阀体流道，更换系统滤芯，排查泵源供油故障。

七、硬性使用禁忌与标准化维保规范

• 严禁超25MPa高压长期运行：超压会挤压变形节流锥面、击穿密封、卡滞阀芯，造成调速永久失效。
• 严禁超80L/min大流量长期冲刷：超大流量高速油液会气蚀磨损G型精密锥面，丧失低速精准调速能力。
• 严禁暴力拧动调节旋钮：强行大力旋转会造成丝杆滑丝、阀芯弯折、调节机构彻底损坏。
• 严禁进出口反向安装：接反后节流与单向逻辑错乱，直接导致无进给、无复位、动作卡死憋压。
• 严禁油液不洁、过滤精度超标：微小硬质颗粒划伤精密节流锥面，是低速抖动、调速失效的头号诱因。
• 严禁阀体悬空无固定：设备长期震动会导致螺纹松动、参数漂移、间歇性调速失灵。
• 严禁油温超80℃高温运行：高温加速密封老化、油液稀化、节流稳定性下降、速度波动加剧。
• 严禁私自打磨节流锥面：G型曲面为精密配比结构，人工改动后调速线性完全紊乱，无法修复校准。
• 标准维保周期规范：每500小时巡检管路密封性、进给速度稳定性、旋钮锁紧状态，清理系统滤芯、排查油路震动与进气问题；每1000小时拆解清洗G型节流阀芯、单向阀芯、内部流道与调节丝杆，更换老化密封件，重新标定调速参数；每3000小时更换磨损精密阀芯、疲劳弹簧、全套密封组件，恢复大流量稳定通流、精密无级调速、快速回程复位的核心性能。
