DACHUNG DSG-02-N-3C4-DL-D24 电磁换向阀 6 通径标准油路通用油研 DC24V 液压阀

品牌说明

DACHUNG 主营标准液压控制阀、充液阀、板式流量阀、压力表、叠加阀、压力阀。

一、DSG 型电磁换向阀（02/03 通径，品牌主力）

DSG-02（6 通径）

二位单头

DSG-02-2B2-N-D2、DSG-02-2B2-N-A2
DSG-02-2B3-N-D2、DSG-02-2B3B-N-D2
DSG-02-2D2-N-D2

三位双头

DSG-02-3C2-N-D2、DSG-02-3C4-N-D2
DSG-02-3C6-N-D2、DSG-02-3C9-N-D2
DSG-02-3C10-N-D2、DSG-02-3C11-N-D2
DSG-02-3C12-N-D2
交流线圈替换后缀 A2（AC220V）

DSG-03（10 通径大流量）

二位单头：DSG-03-2B2-N-D2、DSG-03-2B3-N-A2、DSG-03-2B3B-N-D2
三位双头：
DSG-03-3C2-N-D2、DSG-03-3C4-N-D2、DSG-03-3C5-N-A2
DSG-03-3C9-N-A2、DSG-03-3C10-N-D2、DSG-03-3C12-N-D2
线圈标识：D2=DC24V，A2=AC220V；N = 内置指示灯底座

二、充液阀系列（SVF/SPF）

1. SPF 法兰式充液阀 SPF-125-12C
2. SVF 板式充液阀 SVF-100-21C、SVF-125-21C

三、板式流量节流阀

TVC-06G 板式单向节流阀

四、板式压力控制阀

1. BG 先导式溢流阀 BG-03-1、BG-03-2、BG-03-3 BG-06-1、BG-06-2、BG-06-3 BG-10-1、BG-10-2、BG-10-3
2. BSG 电磁溢流阀 BSG-03-2B2-D2、BSG-06-2B2-A2
3. RG 减压阀：RG-03、RG-06
4. HT 顺序阀：HT-03、HT-06

五、02/03 通径叠加阀系列

1. MRV 叠加溢流阀：MRV-02P、MRV-02A、MRV-03P、MRV-03A
2. MPC 叠加液控单向阀：MPC-02W、MPC-03W

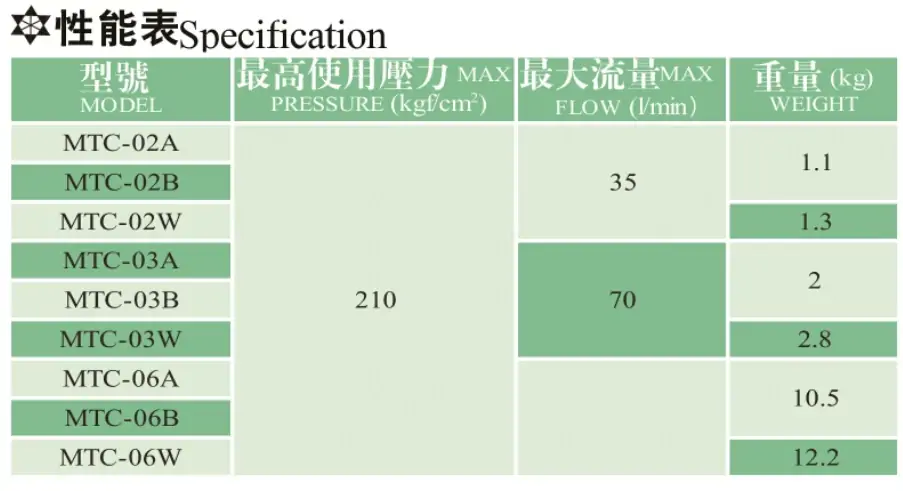

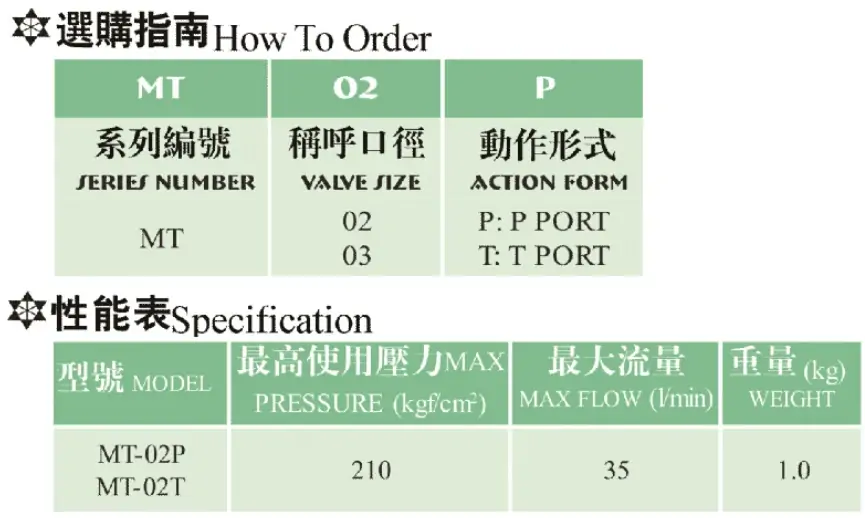

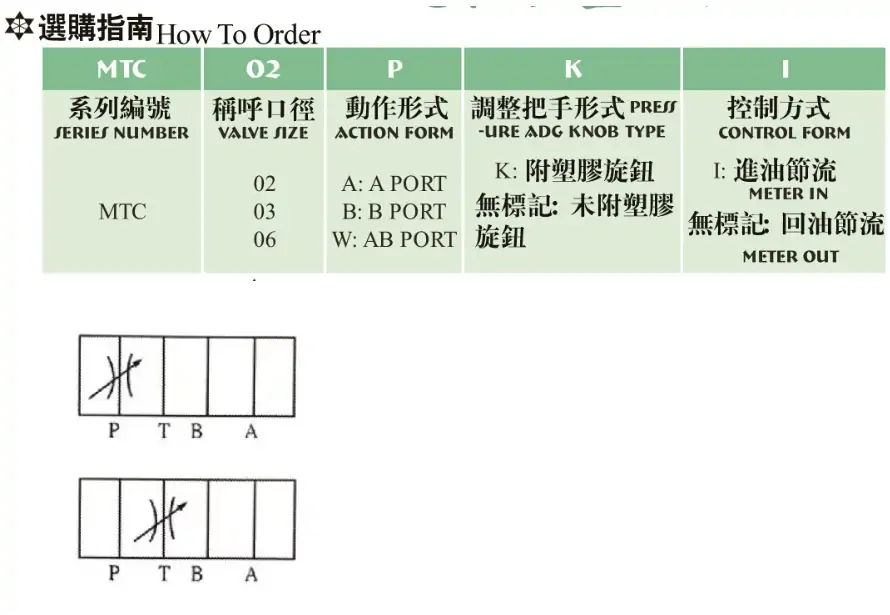

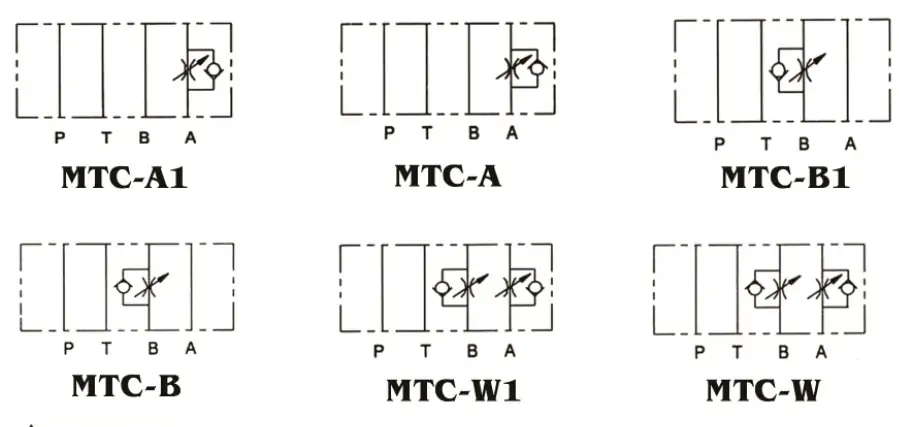

3. MTCV 叠加单向节流阀：MTCV-02W、MTCV-03W
4. MBR 叠加减压阀：MBR-02P、MBR-03P

六、管式单向 / 流量阀

CIT 管式单向阀：CIT-02、CIT-03
TC 单向节流阀：TC-02、TC-03
TV 节流阀：TV-02、TV-03

七、PP 隔膜充油压力表系列

PP-2KG-VITON、PP-4KG-VITON
PP-4KG-TEFLON、PP-7KG-VITON

八、压力继电器 JCS 标准系列

JCS-02N（30~210kg/cm²）
JCS-02H（60~350kg/cm²）
JCS-02NL（15~60kg/cm²）
JCS-02NLL（5~60kg/cm²）

九、型号后缀统一释义

1. D2=DC24V 直流线圈，A2=AC220V 交流线圈；N = 带指示灯底座
2. 02=6 通径、03=10 通径；P/A/W 代表叠加阀油路接口
3. -1/-2/-3：溢流阀调压档位；C：充液阀标准密封结构
4. VITON/TEFLON：压力表隔膜材质；KG：压力表量程单位
5. G：板式安装节流阀标识

成套适配说明：DSG-02-N-3C4-DL-D24为工业标准02通径**三位四通Y型中位湿式电磁换向阀**，3C4为经典Y型中位机能，核心特性为中位P口封闭、A/B口通T口卸压，油缸浮动无锁止、系统低压待机降温。N代表低噪优化阀芯结构，DL为插件式快速接线结构，D24为工控通用DC24V直流电压，静音抗干扰、接线便捷、故障率低。可与Z2FS-02节流阀、02通径调压阀完美叠加配套，广泛用于无需停机保压、需要频繁往复、待机卸荷降温的自动化设备、通用机床、轻型输送液压系统，全文体例、参数、维保、故障体系与站内全系02通径液压元件完全统一。

一、型号逐位完整精准释义（行业通用编码规则）

• DSG：系列代号，标准湿式电磁换向阀系列，低噪无外漏、工业通用方向控制阀体
• 02：通径规格代码，02标准小通径（NG6/DN6），适配全系02通径叠加阀组、标准安装底板
• N：结构优化代码，静音低脉动阀芯设计，降低换向冲击与压力脉动，运行噪音更低、动作更平稳
• 3C4：阀芯机能代码，三位四通Y型中位；中位P口封闭保压、A/B两口连通回油T口，油缸双向浮动卸压、无锁止、系统待机低压
• DL：接线方式代码，插入式快速接线（直插式），无需繁琐接线盒、布线简洁、拆装便捷、防尘防油溅
• D24：线圈电压代码，DC24V直流供电，工控标准电压，电磁干扰小、启停平稳、线圈不易烧损、适配PLC自动化控制
• DSG-02主流中位机能工况精准对照
• 3C1（H型）：中位P通T完全卸荷，系统空载泄压，适合长期待机降温、节能工况
• 3C2（O型）：中位四口全闭，油缸锁止保压，定位防漂移专用
• 3C4（Y型/本款）：P封闭、A/B通T，油缸浮动、换向无冲击、待机低压，通用往复设备首选
• 默认核心配置：高强度铸铁阀体、N型静音研磨阀芯、双侧对称复位弹簧、湿式DC24V插入式电磁铁、内置防渗漏密封组件、标准02通径叠加安装面。Y型中位换向缓冲性优异，可有效降低启停冲击，直流线圈静音无嗡鸣、抗干扰强，插入式接线维护便捷，适配高频往复、连续待机、自动化批量作业工况。
• 选型红线：本阀3C4(Y型)中位无保压锁止功能，油缸静置会自由浮动漂移，严禁用于夹紧、定位、防坠保位工况；DC24V线圈严禁接入AC220V电压，瞬间烧毁；DL插入式接头需做好防水防油拉扯，避免接触不良；中位P口封闭，定量泵系统长期待机仍有溢流发热，变量泵适配性更佳。

二、核心额定技术参数（DSG-02-N-3C4-DL-D24国标通用标准）

• 阀件类型：02通径三位四通湿式电磁换向阀、Y型中位浮动卸压、静音N型阀芯、DC24V插入式接线
• 标准通径：02通径（NG6/ISO4401标准叠加安装面）
• 最高额定工作压力：31.5MPa，适配中小型设备全量程中高压工况
• 额定稳定通流流量：40L/min，短时峰值允许45L/min
• 中位机能特性：Y型（3C4），P口封闭、A/B口通T口、油缸双向浮动卸压
• 线圈电气参数：DC24V，额定工作电流0.45A，电压波动允许±10%
• 换向响应时间：≤45ms，换向迅速、启停滞后极小、动作同步性高
• 最高允许换向频率：80次/分钟，适配高频自动化循环工况
• 回油允许背压：≤8MPa，背压适配性强，不易回油不畅、憋压抖动
• 接线形式：DL插入式快速接线，防尘耐油、拆装维护高效
• 防护等级：IP54，防尘防油溅，适配车间常规潮湿油污工况
• 阀体材质：高强度灰铸铁，耐压抗形变、抗冲击、长期运行稳定
• 适配液压介质：ISO VG32/VG46抗磨矿物液压油，兼容常规阻燃液压介质
• 标准工作油温：30℃~60℃，极限运行区间-20℃~+80℃
• 推荐过滤精度：≤10μm，保护精密阀芯、杜绝油泥卡滞、换向卡顿
• 整机重量：1.4kg，轻量化紧凑结构、叠加集成度高
• 核心优势：Y型中位换向冲击小、油缸浮动顺滑、待机低压降温、N型静音低脉动、直流抗干扰、插拔接线维护便捷、高压耐久、故障率低、适配通用往复液压设备

三、专属工作原理（DSG-02-N-3C4-DL-D24核心逻辑）

1、中位断电浮动原理（常态待机）

双侧电磁铁均断电时，左右复位弹簧推动阀芯回归中位。P口压力油封闭保压，系统维持基础压力；油缸A、B两腔同时连通回油T口，油缸无油压锁止、处于自由浮动状态，可轻微外力对中、自适应对位，同时油缸卸压降温，避免长期憋压发热，适配频繁启停、间歇作业工况。

2、左电磁铁通电、油缸伸出原理

左侧DC24V电磁铁通电吸合，推动阀芯右移换向，油路切换为P口通A口、B口通T口。压力油平稳进入油缸无杆腔驱动伸出，有杆腔油液顺畅回流，N型静音阀芯有效抑制压力脉动，动作顺滑无冲击、无抖动。

3、右电磁铁通电、油缸缩回原理

右侧DC24V电磁铁通电吸合，推动阀芯左移换向，油路切换为P口通B口、A口通T口。压力油进入油缸有杆腔驱动缩回复位，无杆腔油液低压回流，双向动作均匀稳定、换向响应迅速。

4、N型静音与DL接线适配原理

N型优化阀芯曲面，缓解换向困油现象，大幅降低压力冲击与运行噪音；DL插入式接线无需拆装阀体，直接插拔接头即可完成接线、检修更换，设备维保效率大幅提升，适配自动化流水线快速运维需求。

元件核心定位：DSG-02-N-3C4-DL-D24=02通径DC24V静音Y型中位电磁阀、油缸浮动对中、低冲击往复动作、通用自动化液压系统专属方向阀

四、3C4(Y型)、3C2(O型)、3C1(H型)中位机能工况对比

五、标准化安装与精准调试步骤

1. 基面清理：彻底清理02通径安装底板贴合面铁屑、油污、毛刺，保证板面平整无变形、油孔完全通透，杜绝叠装串压、阀芯卡滞、换向失灵。
2. 叠装对位：平整铺设密封垫片，阀体对准定位销精准贴合，DL接线接头朝外，预留插拔与检修空间，保证上下油路完全对齐无遮挡。
3. 均匀锁紧：采用02通径专用螺栓，分三次对角均匀锁紧，控制标准紧固力矩，防止阀体单边形变、阀孔椭圆、阀芯卡滞卡顿。
4. 电气接线：DC24V正负极对应接入插件端子，接线牢固、绝缘完好，杜绝虚接、短路、正负极错接，插件卡紧防脱落。
5. 空载动作测试：空载通电测试左右换向动作，核对油缸伸出、缩回顺畅顺滑，断电回中位浮动正常、无卡顿无异响。
6. 中位工况校验：停机断电静置，确认油缸可柔性浮动对中、无憋压、无卡死，系统压力保持稳定无骤降。
7. 负载缓冲调试：带载运行微调前端Z2FS节流阀，消除换向冲击、启停抖动，保证动作平稳线性。
8. 稳态验收：连续高频循环运行，阀体无渗漏、线圈无过热、换向灵敏、噪音平稳，调试合格投产。

六、高频现场故障排查（DSG-02-N-3C4-DL-D24专属）

• 中位油缸卡死、无法浮动：阀芯油泥卡滞、中位复位不到位、弹簧疲劳；拆解清洗阀芯流道，更换疲劳复位弹簧，恢复Y型中位通油逻辑。
• 单侧不换向、动作失灵：对应DC24V线圈烧毁、插件接触不良、阀芯单侧卡滞；检测线圈阻值、重插接线接头、彻底清洗阀体杂质。
• 换向冲击大、抖动明显：N型阀芯积垢磨损、无节流缓冲、系统进气；清洗阀芯、系统彻底排气、搭配Z2FS-02节流阀缓冲调速。
• 双向无动作、系统无流量：阀芯彻底卡死、供电故障、泵源供油不足；拆解清洗阀体、排查电控与液压泵压力故障。
• 阀面渗油串压：密封垫片老化破损、叠装偏移、螺栓力矩不均；更换全新密封垫片，重新对位叠装、均匀复紧螺栓。
• 插件发热、频繁跳闸：电压不稳、插件氧化虚接、阀芯卡滞负载过大；稳压供电、清洁插件触点、清理阀芯卡滞故障。
• 中位系统掉压过快：P口阀芯密封磨损、内泄增大；研磨修复密封面或更换阀芯总成。
• 运行噪音偏大、脉动明显：N型静音阀芯磨损、油液脏污、油温异常；更换精密滤芯、过滤液压油，检修阀芯磨损状态。

七、硬性使用禁忌与标准化维保规范

• 严禁错接电源：本阀专属DC24V直流供电，严禁接入AC220V/AC110V交流电源，瞬间击穿烧毁线圈。
• 严禁保压定位工况使用：3C4(Y型)中位无锁止功能，禁止用于夹紧、防坠、精密静置保位设备，必然出现工位漂移。
• 严禁超31.5MPa高压长期运行：超压拉伤阀芯、击穿密封、加剧内泄，导致中位稳压失效、换向紊乱。
• 严禁超40L/min大流量长期冲刷：高速油液磨损静音阀芯曲面，丧失低冲击、低噪音特性。
• 严禁油液不洁、过滤超标：微小颗粒卡滞阀芯、磨损密封面，是换向失灵、浮动异常的核心诱因。
• 严禁暴力插拔接线插件：易造成端子变形、线路断裂、接触不良，引发间歇性动作失灵。
• 严禁油温超80℃高温运行：高温加速密封老化、油液稀化、内泄增大，换向稳定性持续下降。
• 严禁02/03通径阀组混搭：非标叠装油路错位、动作紊乱、串压渗漏、中位机能失效。
• 标准维保周期规范：每500小时巡检阀体密封性、换向灵敏度、中位浮动状态，检查插件接线牢固度、线圈温升；每1000小时拆解清洗阀芯、弹簧、内部流道，更换老化密封垫片，校验中位机能与换向精度；每3000小时更换磨损静音阀芯、疲劳复位弹簧、老化电磁铁线圈与插件组件，恢复低冲击、静音顺滑、高频稳定换向的核心性能。
