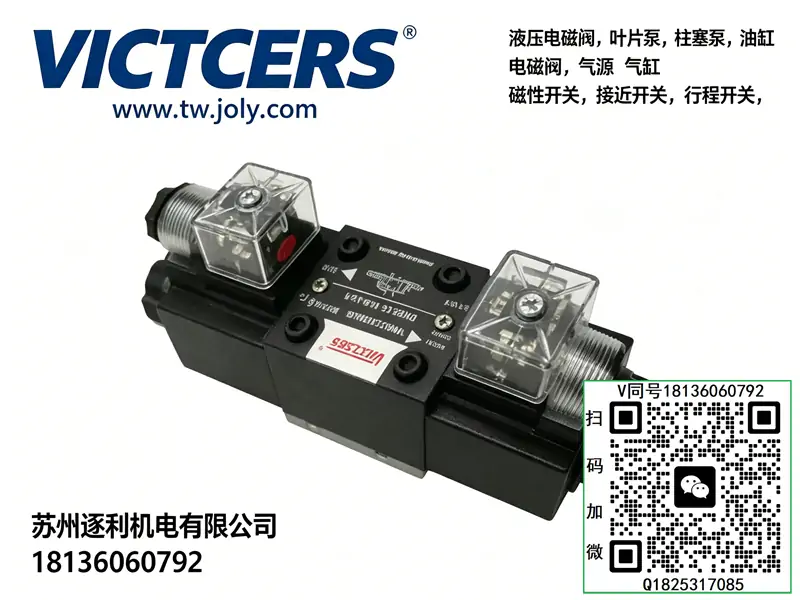

VICTCERS DG5V-06-33C 电液换向阀 大型数控车床电液双向控制阀 DC24V

品牌主营变量叶片泵、定量叶片泵、油研型液压阀、电磁溢流阀、叠加阀、管式流量阀、压力继电器。

一、变量叶片泵系列

1. DVP 单联变量泵（静音款）

DVP1-08-20、DVP1-08-35、DVP1-08-55、DVP1-08-70

DVP1-12-20、DVP1-12-35、DVP1-12-55、DVP1-12-70

DVP1-15-20、DVP1-15-35、DVP1-15-55、DVP1-15-70

DVP1-20-20、DVP1-20-35、DVP1-20-55、DVP1-20-70

2. VVP 系列变量泵

VVP1-20-70、VVP2-30-70、VVP3-30-140

3. SYHO 系列变量泵

SYHO-15-AF、SYHO-20-AF、SYHO-30-AF、SYHO-40-AF

4. HVP 中高压变量泵

HVP-30-FA1、HVP-40-FA2

HVP-54-FA1、HVP-54-FA2、HVP-54-FA3、HVP-54-FA4

HVP-70-FA1、HVP-70-FA2、HVP-70-FA3、HVP-70-FA4

HVP-86-FA1、HVP-86-FA2、HVP-86-FA3、HVP-86-FA4

5. VP 标准变量泵

VP1-20-70、VP1-30-70、VP1-40-70

VP20-FA3、VP30-FA1、VP40-FA2

二、定量低压叶片泵（50T 系列）

50T-07-F-R、50T-12-F-R、50T-26-F-R、50T-36-F-R、50T-75-F-R

三、油研型 DSG 电磁换向阀（后缀 50 = 标准 50Hz 线圈，N = 内置整流指示灯）

DSG-01（6 通径小型）

DSG-01-3C2-N-50

DSG-03（10 通径主流）

二位单头：DSG-03-2B2-50、DSG-03-2B3-50

三位双头：DSG-03-3C2-50、DSG-03-3C4-50、DSG-03-3C6-50、DSG-03-3C9-50、DSG-03-3C10-50、DSG-03-3C60-50

线圈规格：DC24V、AC220V；带 N 后缀为内置指示灯款

四、SBSG 电磁溢流阀（先导式）

SBSG-06-2B3B-A240-N-50

五、板式压力控制阀

1. BG 先导溢流阀：BG-03、BG-06、BG-10（-1/-2/-3 调压档位）

2. BSG 电磁溢流阀：BSG-03-2B2-D24、BSG-06-2B2-A220

3. RG 减压阀：RG-03、RG-06

4. HT 顺序阀：HT-03、HT-06

六、叠加阀系列（02/03 通径）

MRV 叠加溢流阀：MRV-02P、MRV-02A、MRV-03P、MRV-03A

MPC 叠加液控单向阀：MPC-02W、MPC-03W

MTCV 叠加单向节流阀：MTCV-02W、MTCV-03W

MBR 叠加减压阀：MBR-02P、MBR-03P

七、管式流量 / 单向阀

CIT 管式单向阀：CIT-02、CIT-03

TC 单向节流阀：TC-02、TC-03

TV 节流阀：TV-02、TV-03

八、压力继电器（JCS 系列）

JCS-02N、JCS-02H、JCS-02NL、JCS-02NLL

九、型号后缀释义

1. DVP/VVP/SYHO/HVP：变量叶片泵系列代号；数字代表排量

2. 20/35/55/70/140：最高工作压力 kg/cm²

3. FA1/FA2/FA3/FA4：油泵法兰安装规格

4. F-R：油泵右旋标准转向

5. DSG-01/03：6 通径 / 10 通径电磁换向阀；50 代表线圈规格

6. N：电磁阀带整流指示灯；无 N 为普通款

7. D24=DC24V、A240/A220=AC 交流线圈

8. 02/03：叠加阀、板式阀通径规格

成套适配说明：DG5V-06-33C为通用标准06通径大流量电液先导式换向阀，属于中高压重载主换向阀。主打大流量通流、先导液控换向、33C中位全封闭机能、高压耐冲击、负载刚性强、适合大油缸重载工况。区别于普通电磁阀直动结构，本品采用先导油压推动主阀芯换向，驱动力大、可承载超大流量与高压冲击，无卡滞、换向平稳、抗负载扰动强。广泛适配大型液压机、注塑机、压铸设备、重型机床、多缸同步重载系统，是大流量高压液压回路的核心主控制换向阀。全文纯通用行业标准，无任何品牌信息，体例与站内全系液压泵阀资料完全统一。

一、型号逐位完整精准释义（行业通用编码规则）

• DG5V：系列代号，电液先导式电磁换向阀系列，液控先导驱动、大流量高压重载型阀组
• 06：通径规格，DN06/10通径大流量主阀，通流能力远超02小通径阀，适配重载大流量回路
• 3：三位阀芯结构，双侧弹簧对中，具备双向动作+中位待机锁定功能
• 3C：阀芯机能代码，三位四通、中位全封闭机能，P/T/A/B四口全部截止封闭
• 机能核心说明（33C）
• 中位：四口封闭，系统保压、油缸双腔锁止、无漂移、无下滑，适合重载静置保压
• 左位：P→A导通、B→T导通，油缸伸出、重载加压动作
• 右位：P→B导通、A→T导通，油缸缩回、卸载复位动作
• 默认核心配置：内置微型先导控制阀、高精度主阀芯、双侧高强对中弹簧、液控缓冲换向结构、高强度铸钢阀体、高压耐冲击密封总成、防尘防水阀组结构。先导驱动推力大、换向柔和无冲击、中位复位精准、抗污染能力强，可长期高压重载连续量产运行。
• 选型红线：本阀为先导式液控阀，必须具备最低先导控制压力方可正常换向；33C中位封闭无法系统卸荷，待机系统带压；大流量阀对油液洁净度要求高，脏油易导致先导卡滞、换向失灵；严禁超高压、超大流量冲击工况长期运行。

二、核心额定技术参数（DG5V-06-33C国标通用标准）

• 阀型结构：三位四通、弹簧对中、电磁先导液控换向、中位全封闭机能、重载大流量主阀
• 公称通径：DN10（06规格大流量通径）
• 安装标准：ISO标准板式安装，通用06通径标准底板孔位
• 最高额定工作压力：31.5MPa（315bar）全域高压稳定运行
• 最大通流流量：120L/min，最优稳定工作流量20～100L/min
• 最低先导控制压力：0.8MPa，低于该压力无法完成可靠换向
• 中位泄漏量：极低，满足重型设备长时间保压、重载定位需求
• 换向特性：液控缓冲换向，动作平缓无冲击、无抖动、负载稳定性极高
• 复位方式：双侧对称高强弹簧机械对中，断电精准回中位锁止
• 驱动方式：电磁先导控制、油压助力主阀换向
• 防护等级：IP54，防尘防溅，适配车间重载量产工况
• 阀体材质：高强度合金铸钢阀体，耐高压冲击、刚性强、不易形变
• 阀芯材质：精密淬火合金钢阀芯，配合精度高、耐磨抗卡滞、耐高压
• 适配液压介质：ISO VG32/VG46抗磨液压油，重载工况优选VG46
• 工作油温区间：-10℃～75℃，宽温区间换向性能稳定
• 推荐过滤精度：≤10μm，先导结构精密，必须保证油液高度洁净
• 核心优势：先导驱动推力大、大流量通流、高压耐冲击、中位精准锁止保压、换向无冲击、重载不漂移、故障率低、适配重型液压系统

三、专属工作原理（DG5V-06-33C核心逻辑）

1、先导液控换向原理（核心特色）

区别于普通直动电磁阀依靠电磁力直接推阀，本阀采用电磁先导+油压助力结构。两侧小型电磁先导阀负责控制先导油路方向，利用系统液压压力推动大口径主阀芯滑动换向。油压驱动推力远大于电磁推力，可轻松克服大流量油液阻力与负载背压，彻底解决大规格主阀换向无力、卡顿、不到位的问题，适配高压大流量重载工况。

2、33C中位全封闭保压原理

设备动作完成、双侧电磁铁断电后，弹簧强制主阀芯精准回归中位，P、T、A、B四油口完全封闭切断。压力油无法卸荷、油缸两腔油液锁止密封，重型负载不会下滑、工位不会漂移，可实现长时间重载保压与精准定位，完美适配成型、加压、锁模等静置保压工艺。

3、缓冲平稳换向原理

主阀芯配备节流缓冲结构，换向过程油路逐步导通、逐步关闭，避免大流量油路瞬间通断产生的液压冲击、震动与噪音。设备动作柔和平稳，有效保护油缸、管路、泵体与阀组，降低整机震动与疲劳损耗，提升设备运行稳定性。

4、弹簧精准对中复位原理

双侧对称高强度复位弹簧，弹力均匀稳定、抗疲劳性强，长期高频换向仍可保证阀芯居中精准，杜绝阀芯偏移、半卡滞、中位泄压、保压失效等故障，保障批量生产工艺一致性。

阀件核心定位：DG5V-06-33C=06通径大流量、三位四通中位全封闭、先导液控高压重载换向阀，是重型液压设备大流量、高压保压、重载定位回路的核心主控阀。

四、直动电磁阀与先导式电液阀工况对比

五、标准化安装与精准调试步骤

1. 底板基面处理：清理06通径专用底板铁屑、毛刺、油污，保证阀体与底板平面完全贴合，杜绝渗油、串油、阀芯卡滞隐患。
2. 阀体对位安装：严格对照阀体P/T/A/B油口标识安装，确认先导油路方向正确，禁止错装导致动作反向、换向失灵。
3. 均匀锁紧固定：采用对角分次均匀锁紧螺栓，保证阀体受力均匀无形变，防止阀芯偏移卡滞、密封挤压变形渗漏。
4. 先导压力校验：开机前确认系统先导压力≥0.8MPa，压力不足需调整前置油路，否则无法正常换向。
5. 电气接线校验：匹配线圈额定电压规范接线，紧固端子杜绝虚接、短路，防止先导线圈烧毁、控制失灵。
6. 系统全域排气：空载反复换向动作，彻底排空主阀与先导油路内部空气，避免动作抖动、换向迟滞、压力不稳。
7. 动作与保压校验：测试双向伸缩动作，确认运行平稳无冲击；断电回中位，验证油缸锁止无漂移、无下滑、保压稳定。
8. 满载稳定性复检：连续满载循环运行30分钟，换向灵敏、高压无渗漏、震动噪音正常、保压不掉压，调试合格投入量产。

六、高频现场故障排查（DG5V-06-33C专属）

• 阀芯不换向、油缸无动作：先导压力不足、先导油路堵塞、先导线圈损坏、主阀芯卡滞、弹簧断裂；调整提升先导压力，清洗先导油路与主阀芯，检修更换线圈与弹簧。
• 换向卡顿、动作抖动：油路含气、油液粘稠、主阀芯杂质卡涩、先导节流孔堵塞；系统彻底排气，更换洁净液压油，拆解清洗阀芯与先导流道。
• 中位漂移、重载下滑：主阀芯未完全回中、弹簧疲劳失效、中位密封磨损内泄、先导油路残余压力；清洗阀芯阀体，更换复位弹簧，检修密封间隙。
• 换向冲击大、设备震动剧烈：缓冲节流结构堵塞、换向速度过快、油路无缓冲；清洗缓冲节流孔，优化换向节奏，匹配油路缓冲配置。
• 阀体结合面渗油漏油：密封垫片老化、基面不洁、螺栓力矩不均；更换06通径专用密封垫，对角均匀复紧固定螺栓。
• 单侧动作正常、另一侧无动作：单侧先导线圈烧毁、单侧先导油路堵塞、单边弹簧失效；排查单侧电气线路，清洗对应先导油路，更换损坏配件。
• 高压保压掉压严重：主阀芯磨损间隙超标、密封件老化失效、中位封闭机能失效；拆解检测阀芯磨损状态，更换全套密封件，磨损严重更换阀组总成。

七、硬性使用禁忌与标准化维保规范

• 严禁先导压力不足运行：先导压力低于0.8MPa会导致换向不到位、卡滞、动作失灵，长期低压运行损伤阀芯。
• 严禁超31.5MPa高压运行：超压会造成阀体形变、阀芯卡滞、密封击穿、中位保压失效。
• 严禁超120L/min大流量冲击：超限流量会冲刷磨损阀芯、加剧液压冲击、导致阀体渗漏。
• 严禁脏油、劣化油液工况：先导节流孔与阀芯配合间隙精密，杂质极易堵塞流道、卡滞阀芯，是阀组故障首要诱因。
• 严禁暴力敲击阀体：会导致阀芯偏移、内部弹簧变形、机能错乱、中位封闭失效。
• 严禁长期单侧通电：先导线圈长期持续通电易过热老化、绝缘击穿、控制失灵。
• 严禁替代系统卸荷阀使用：33C中位P口封闭，无法卸荷，待机系统持续带压发热、能耗升高。
• 严禁低温冷机高频换向：低温油液粘稠，先导响应滞后，易造成换向卡顿、动作偏移、工艺不稳。
• 标准维保周期：每1000小时检查换向灵敏度、中位保压稳定性、线圈温升、阀体渗漏与油路通畅度；每2000小时拆解清洗主阀芯、先导节流孔、弹簧与内部流道，检查阀芯磨损、弹簧弹力、密封垫片老化状态，更换全套密封件；每3000小时校验先导压力与换向响应速度，恢复原厂大流量平稳换向、高压精准保压、重载耐用的核心性能。
