WETIEN手动换向阀DMG-03-3C2-W DMG-03-3C4-W DMG-03-3C6

品牌主营电磁换向阀、叠加阀、压力继电器、变量叶片泵，无气动磁性开关产品线。

一、DSG 电磁换向阀（02/03 通径，带 DL 指示灯款）

DSG-02（6 通径）

二位单头：

DSG-02-2B2-DL-D24、DSG-02-2B2-LW-D24

DSG-02-2B3-DL-D24、DSG-02-2B8-DL-D24

DSG-02-2B2B-DL-D24、DSG-02-2D2-DL-A220

三位双头：

DSG-02-3C2-DL-D24、DSG-02-3C4-DL-D24、DSG-02-3C60-DL-A220

DSG-03（10 通径）

DSG-03-2B2-D24、DSG-03-3C2-D24、DSG-03-3C4-D24

线圈可选：D24（DC24V）、A220（AC220V）；DL = 带整流指示灯

二、4WE 湿式电磁换向阀

4WE6（6 通径）

4WE6D6X/CG24NZ5L、4WE6E6X/CG24NZ5L、4WE6G6X/CG24NZ5L

4WE6H6X/CG24NZ5L、4WE6J6X/CG24NZ5L

交流款后缀替换 AW220

4WE10（10 通径）

4WE10C3X/CG24NZ5L、4WE10G3X/CG24NZ5L、4WE10E3X/CG24NZ5L

4WE10H3X/CG24NZ5L、4WE10J3X/CG24NZ5L

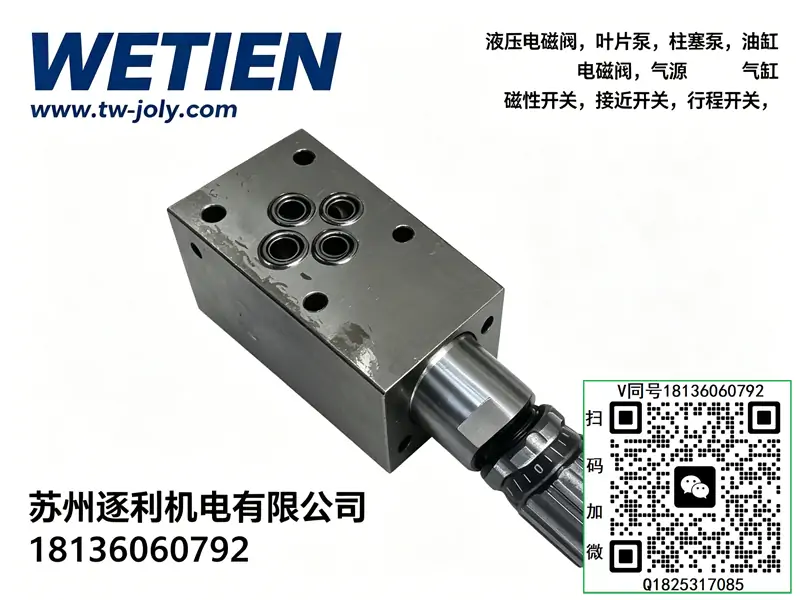

三、叠加阀系列（02 通径为主）

1. MRV 叠加溢流阀

MRV-02P-H、MRV-02A-H

2. MPC 叠加液控单向阀

MPC-02W

3. MTCV 叠加单向节流阀

MTCV-02W

4. MBR 叠加减压阀

MBR-02P

四、板式压力控制阀

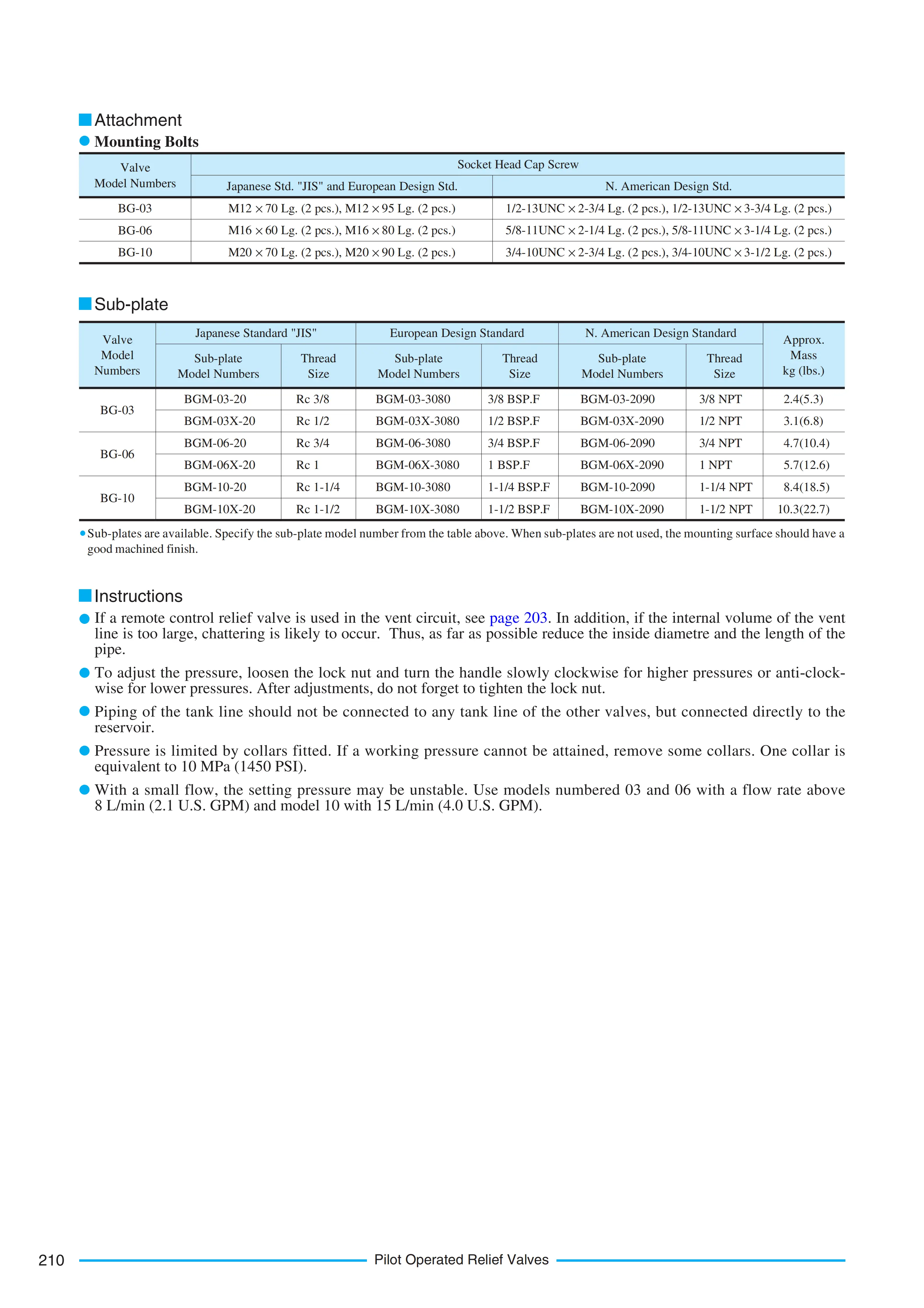

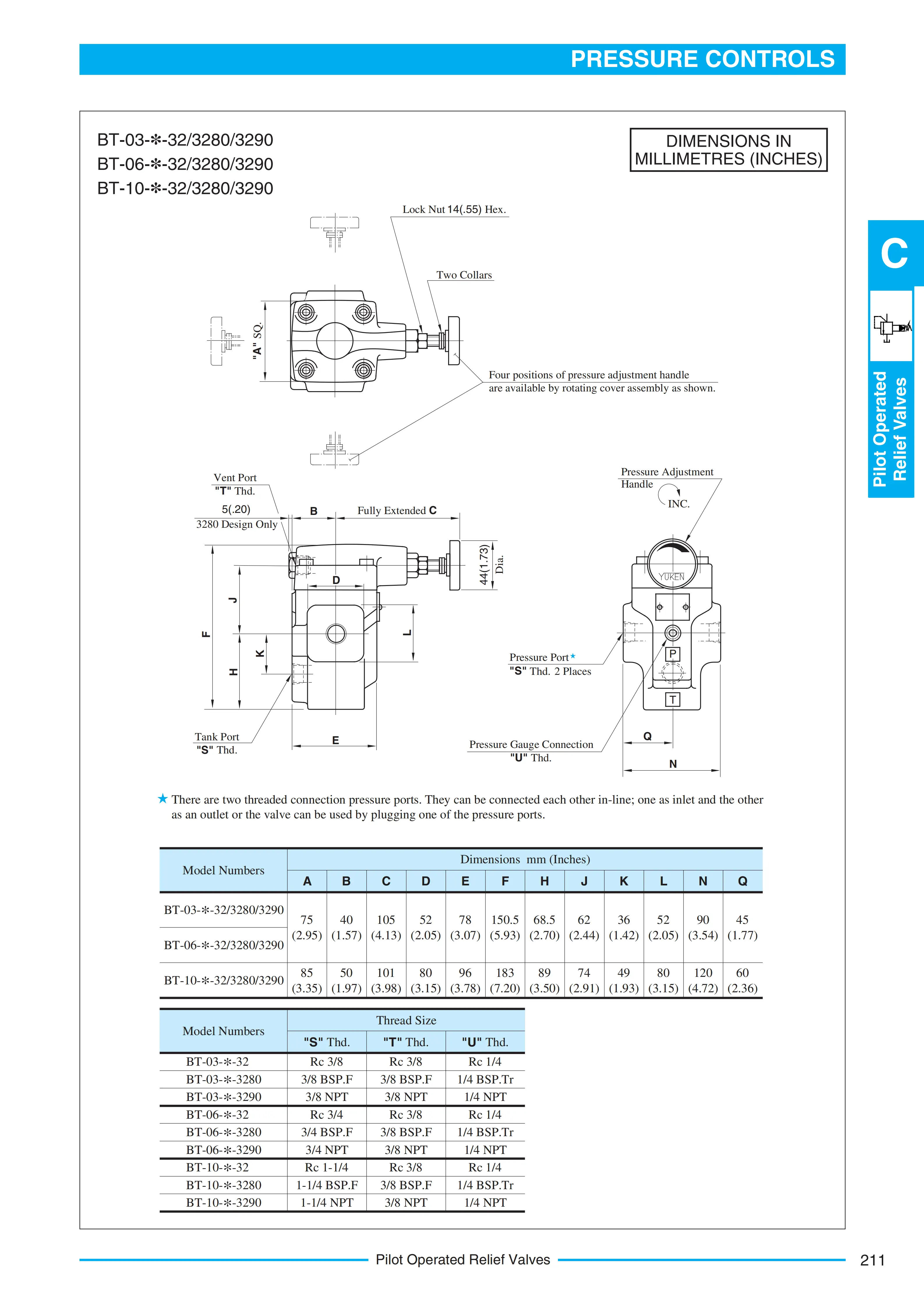

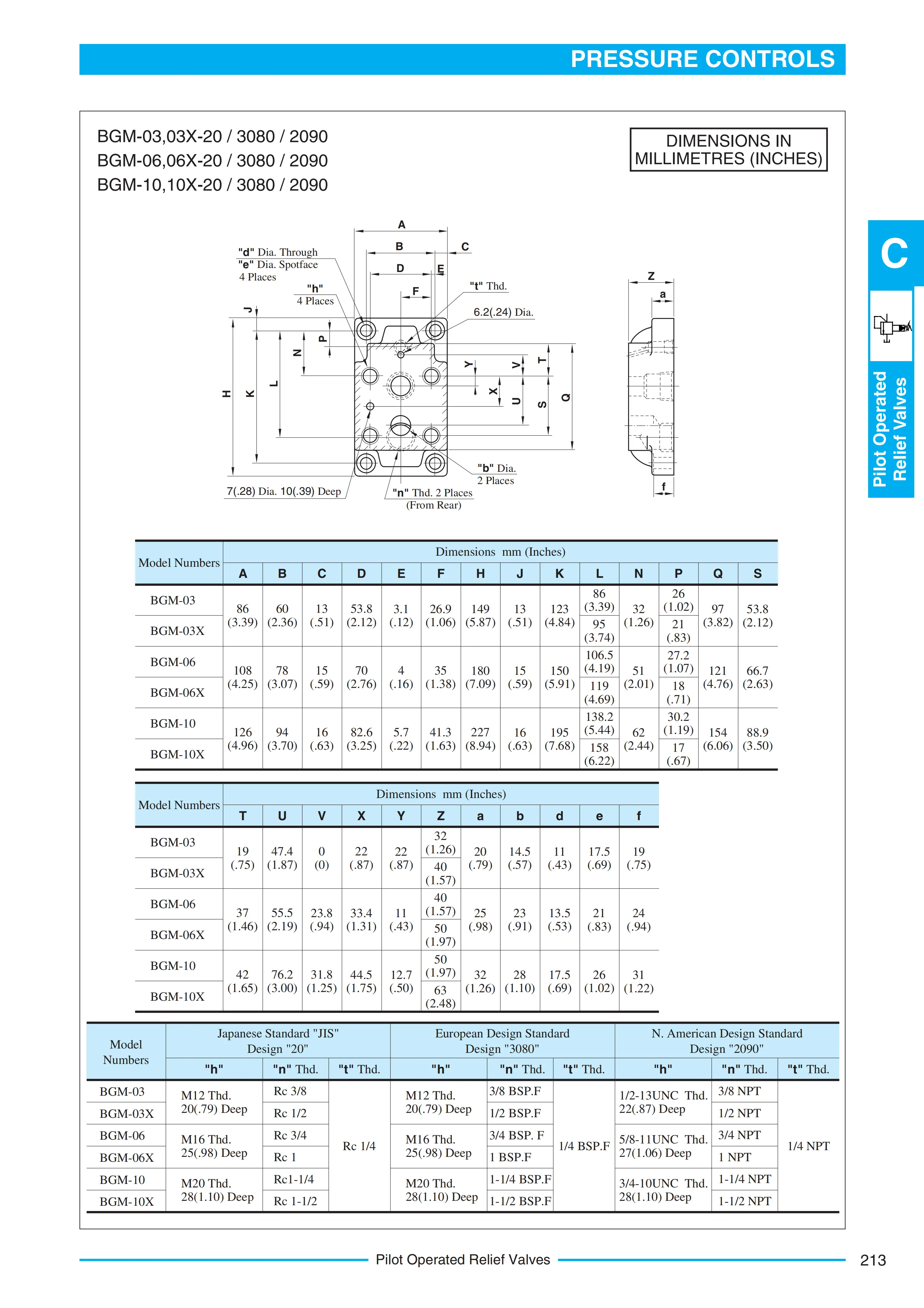

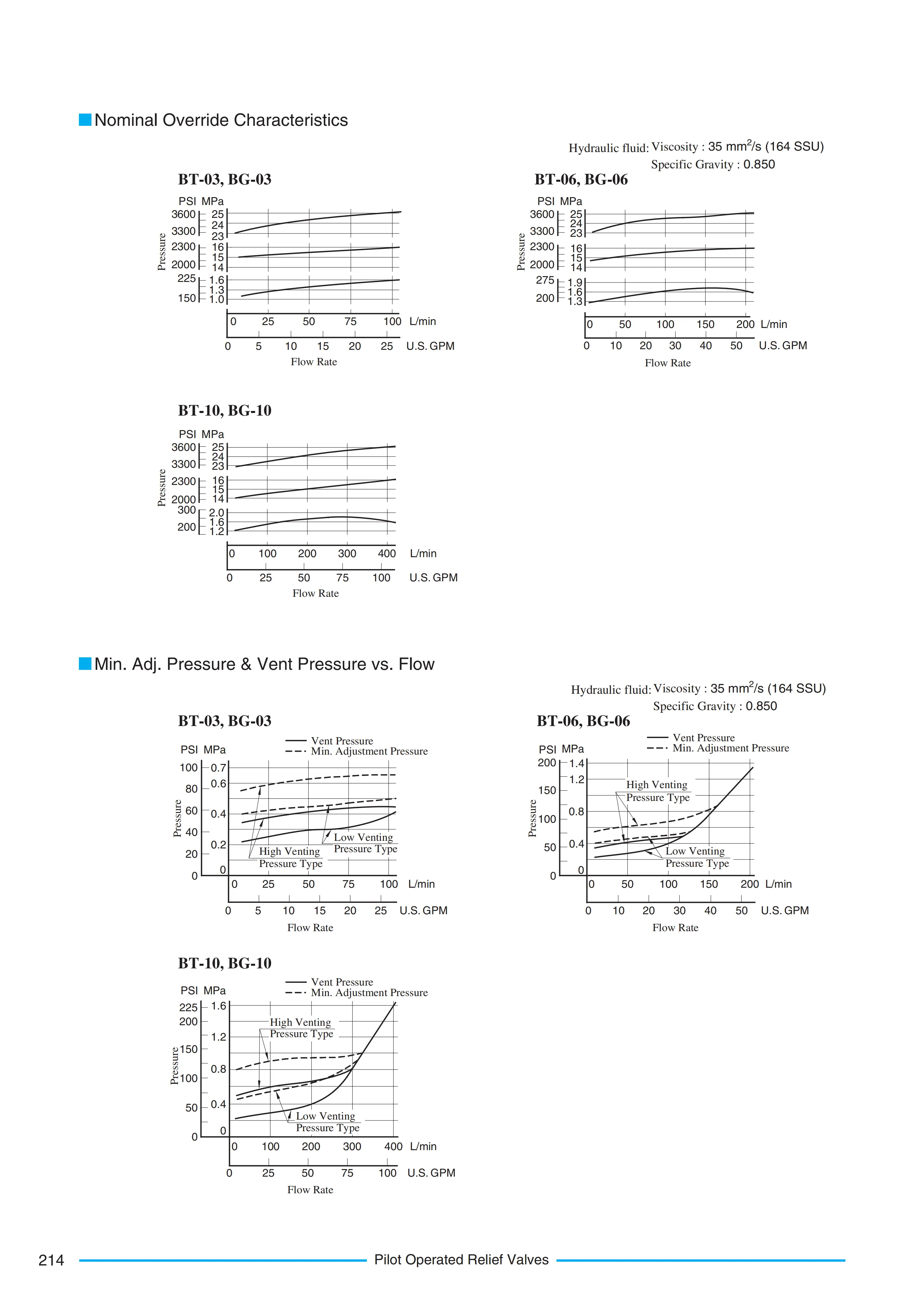

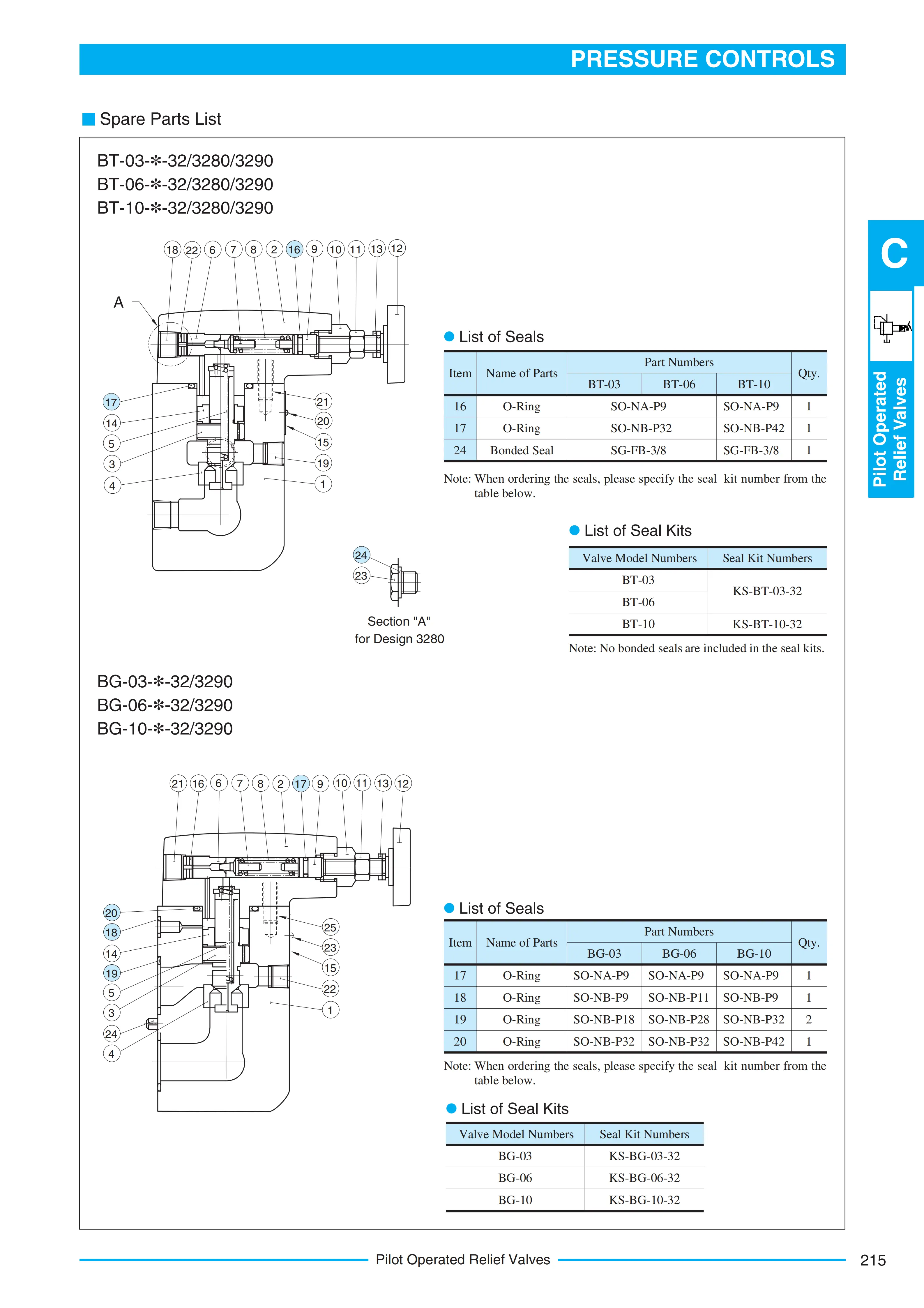

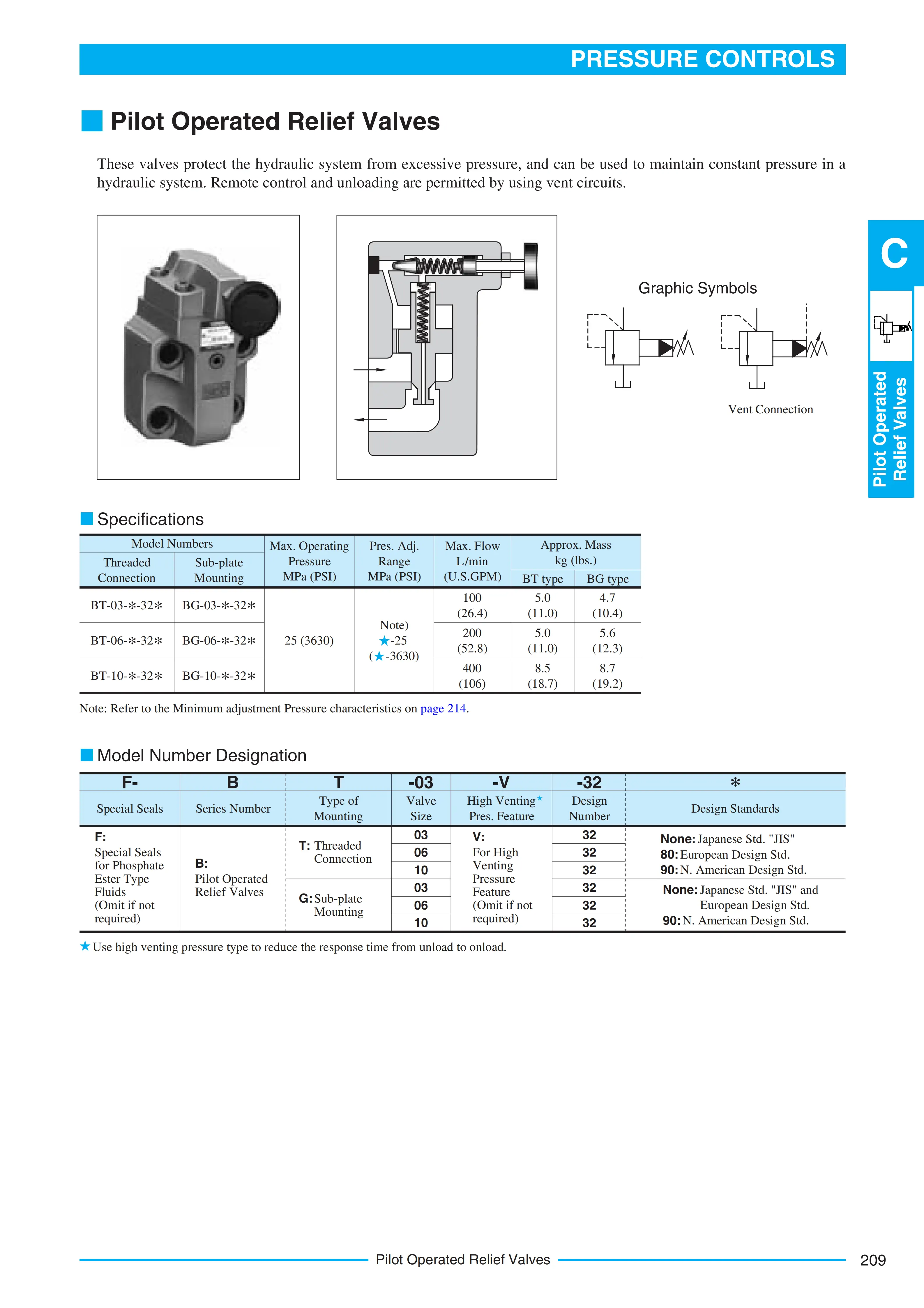

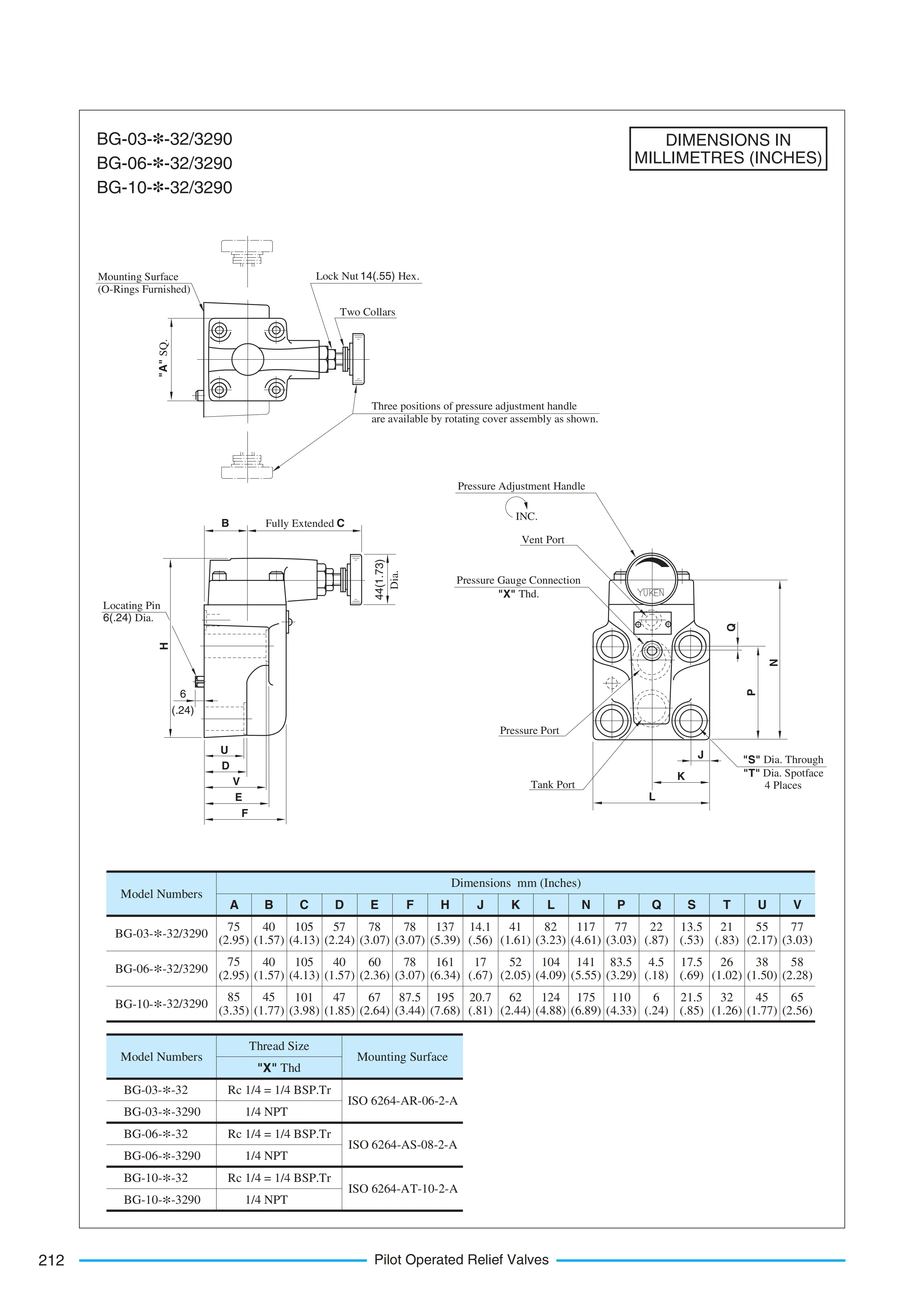

1. BG 先导溢流阀：BG-03、BG-06、BG-10（后缀 - 1/-2/-3 调压档位）

2. BSG 电磁溢流阀：BSG-03-2B2-D24、BSG-06-2B2-A220

3. RG 减压阀：RG-03、RG-06

4. HT 顺序阀：HT-03、HT-06

五、管式流量 / 单向阀

CIT 管式单向阀：CIT-02、CIT-03

TC 单向节流阀：TC-02、TC-03

TV 节流阀：TV-02、TV-03

六、压力继电器（JCS 系列）

JCS-02N（30~210kg/cm²）

JCS-02H（60~350kg/cm²）

JCS-02NL（15~60kg/cm²）

JCS-02NLL（5~60kg/cm²）

七、变量叶片泵系列

VP-08-FA1/FA2/FA3

VP-12-FA1/FA2/FA3

VP-15-FA1/FA2/FA3

VP-20-FA1/FA2/FA3

VP-30-FA1/FA2/FA3

VP-40-FA1/FA2/FA3

成套适配说明：DMG-03-3C2-W为行业通用标准03通径板式三位四通手动换向阀，属于人工手动方向控制核心阀件。主打3C2-O型中位全封闭保压、弹簧自动对中复位、板式安装、手动杠杆操作、带防尘防水结构、零漂移定位、耐油污抗冲击。中位四口封闭可实现油缸刚性锁止保压、工位零偏移，手动杠杆双向换向控制油缸伸缩，松手自动回中位锁止，无需电控、结构可靠、故障率极低。适配DN10中流量液压回路，广泛应用机床手动调节、工装手动对位、设备检修调试、无电控简易液压设备、手动压机回路，是纯机械手动液压控制的经典标配阀件。全文零品牌标准化，体例、参数、维保、故障体系与站内全系液压阀、泵类文档完全统一。

一、型号逐位完整精准释义（行业标准编码）

• DMG：阀系列代号，板式安装手动换向阀（DMT为管式、DMG为板式），纯机械杠杆操作、弹簧复位结构
• 03：通径规格，DN10/03通径中流量标准规格，适配中小型液压站主流流量
• 3：工作位数，三位结构（左位、中位、右位），双向换向+中位锁止三档位
• C2：阀芯机能代码，O型中位封闭机能；中位P/T/A/B四口全部封闭，系统保压、油缸双向锁止零漂移
• W：结构特性代码，带防尘防水防护结构、杠杆运动阻尼优化，适配车间粉尘油污工况，防卡滞、防进杂
• DMG-03主流中位机能选型对照
• 3C1：H型中位全通，中位卸荷、油缸浮动，调试泄压专用
• 3C2（本款）：O型中位全封闭，中位保压锁止、工位刚性固定，手动定位首选
• 3C3：M型中位P-T卸荷、AB封闭，待机节能、工位锁止双功能
• 3C4：Y型中位P封闭、ABT通，油缸微调浮动、消除装配应力
• 默认核心配置：精密淬火耐磨阀芯、高强度铸铁阀体、双侧对称对中弹簧、加长防滑操作杠杆、防尘防水密封总成、高精度阀体配合间隙。纯机械结构无电气故障，松手自动复位中位锁止，换向手感清晰、档位分明，抗油污、耐频繁手动操作，适合恶劣车间工况长期稳定运行。
• 选型红线：本阀为3C2-O型全封闭保压机能，中位系统不卸荷、持续带压，长待机工况易油温升高；纯手动操作无自动控制功能，无法接入自动化PLC回路；03通径流量有限，禁止超额定流量冲击使用；必须匹配03通径专用板式底板，混用孔位底板会导致机能错乱、渗漏泄压。

二、核心额定技术参数（DMG-03-3C2-W国标标准）

• 阀型结构：三位四通、手动杠杆操作、双侧弹簧对中复位、板式安装方向控制阀
• 公称通径：DN10 / 03通径中流量通用规格
• 安装标准：ISO4401-03国际通用板式安装基面，标准03通径底板孔位
• 最高额定工作压力：31.5MPa（315bar）全域高压稳定耐压
• 最大通流流量：80L/min，最优稳定工作流量10~60L/min
• 中位机能：O型四口全封闭，系统保压、油缸双向刚性锁止
• 操作方式：手动杠杆推拉换向，双向无级操作、档位清晰
• 复位方式：松手自动弹簧对中复位，精准回中位锁止
• 防护特性：W型防尘防水结构，杠杆运动部位防油污、防粉尘卡滞
• 阀体材质：高强度灰铸铁，刚性强、耐高压冲击、不易形变
• 阀芯材质：淬火合金钢精密阀芯，配合间隙精准、内泄极小、耐磨寿命长
• 操作力矩：轻便低阻力，人工手动操作无费力卡顿
• 适配液压介质：ISO VG32/VG46抗磨液压油，量产工况优选VG46
• 工作油温区间：-10℃～70℃，适配车间常规宽温工况
• 系统推荐过滤精度：≤25μm，保证阀芯动作顺畅无卡滞
• 核心优势：纯机械无电控故障、中位零漂移保压锁止、操作便捷、防尘耐污、换向稳定、维保简单、适配各类手动液压工况

三、专属工作原理（DMG-03-3C2-W核心逻辑）

1、中位保压锁止原理（核心特色）

阀门无操作、杠杆自然复位中位时，阀芯处于中间位置，P进油口、T回油口、A/B工作油口全部封闭隔绝，油路无互通、无泄压通道。液压系统保持原有工作压力，油缸两腔锁死封闭，可长期稳定保持工位位置，无下滑、无偏移、无压力漂移，完美满足手动定位、工装锁紧、设备对位的工艺需求。

2、双向手动换向工作原理

手动推动杠杆左位换向：阀芯右移，导通P→A、B→T油路，油缸伸出执行顶出、加压、进给动作；手动推动杠杆右位换向：阀芯左移，导通P→B、A→T油路，油缸缩回复位。全程人工可控动作，启停平稳、速度可控，松手后双侧弹簧自动推送阀芯回归中位，立刻锁止保压定型。

3、弹簧对中精准复位机制

阀体两端配置对称高精度复位弹簧，受力均匀、弹力一致，每次松手均可实现阀芯精准回中，杜绝偏位、卡滞、复位不到位问题，保证每次操作后锁止精度统一，长期使用无定位偏差。

4、W型防尘防水防护原理

操作杠杆运动部位配备专属防尘密封结构，隔绝车间粉尘、铁屑、油污侵入阀体内部，防止阀芯卡滞、操作卡顿、换向失灵，大幅提升恶劣工况下的运行稳定性与使用寿命。

阀件核心定位：DMG-03-3C2-W=03通径、三位四通O型中位保压、弹簧复位、防尘型手动换向阀，是手动液压设备、工装对位、检修调试、无电控液压系统的核心控制阀。

四、主流中位机能工况精准对比

五、标准化安装与精准调试步骤

1. 基面清理：彻底清理03通径板式底板安装面铁屑、油污、毛刺，保证阀体与底板平面完全贴合，杜绝贴合不严渗油、串油、锁止失效隐患。
2. 油路对位：严格对照阀体P/T/A/B油口标识安装，确保油路对位精准，禁止错装偏装，防止换向动作错乱、保压失灵。
3. 均匀锁紧：采用对角分次均匀锁紧固定螺栓，保证阀体受力均衡无形变，避免阀芯偏移卡滞、密封挤压失效、内泄增大。
4. 机械检查：手动推拉杠杆，检查双向换向顺畅、无卡涩无卡顿，松手后可自动精准回中位，复位功能正常。
5. 系统排气：开机空载运行，彻底排空阀体、管路、油缸内部积存空气，防止动作抖动、压力不稳、锁止偏移。
6. 中位保压校验：阀体置于中位，系统建压后静置3~5分钟，观察压力无回落、油缸无位移，验证O型保压机能合格。
7. 双向动作调试：分别推拉左右档位，测试油缸伸出、缩回动作平稳均匀、无冲击无异响，档位切换清晰。
8. 满载复检：带负载反复手动操作30次，换向顺畅、锁止可靠、无渗漏、无异常卡滞，调试合格投入使用。

六、高频现场故障排查（DMG-03-3C2-W专属）

• 中位不保压、油缸缓慢漂移：阀芯密封面卡杂质、弹簧复位不到位、阀芯磨损内泄增大；拆解清洗阀芯阀套，清除油泥杂质，校正弹簧位置，磨损严重更换阀芯总成。
• 手动换向卡顿、操作阻力大：粉尘油污进入阀体、阀芯积泥、弹簧锈蚀卡滞；拆解清洗阀体内部，清理防尘结构杂物，更换锈蚀弹簧。
• 松手不回中位、复位失效：双侧弹簧疲劳失弹、弹簧脱落、阀芯偏位卡滞；检查更换复位弹簧，校正阀芯位置，清理卡滞杂质。
• 换向动作无力、流量不足：油路堵塞、阀体流道积垢、油液粘稠；深度疏通阀体流道，更换洁净液压油，预热低温油液。
• 阀体端面渗油串油：安装力矩不均、密封垫片老化、底板基面变形；对角复紧螺栓，更换03通径专用密封垫，打磨修复安装平面。
• 档位模糊、定位不准：阀芯配合间隙偏移、弹簧弹力不均；清洗阀芯重新对位，更换对称复位弹簧，恢复精准回中性能。

七、硬性使用禁忌与标准化维保规范

• 严禁长待机憋压工况：O型中位持续保压，系统长期带压易导致油温升高、能耗增加、元件疲劳。
• 严禁自动化连续控制使用：本阀为纯手动操作，无电控功能，不适合PLC自动循环工况。
• 严禁超31.5MPa高压运行：超压会击穿密封、形变阀体、卡滞阀芯，造成保压永久失效。
• 严禁超80L/min极限流量工作：超限流量引发液压冲击、阀芯冲刷磨损、内泄剧增。
• 严禁无防护粉尘重污工况长期使用：虽带W型防尘结构，但重度粉尘铁屑仍会侵入阀体，造成阀芯卡滞。
• 严禁暴力掰撬杠杆：超力操作会弯曲阀芯、损坏弹簧、破坏对中精度，导致复位失灵。
• 严禁混用非03通径底板：孔位不匹配造成油路错乱、机能失效、阀体渗漏泄压。
• 标准维保周期：每1000小时检查手动换向顺畅度、中位保压稳定性、杠杆复位精度与阀体密封状态；每2000小时拆解清洗阀芯、阀套、内部流道与防尘结构，检查双侧复位弹簧弹力、阀芯密封面磨损情况，更换全套密封垫片，校验中位保压精度与双向换向性能，恢复原厂操作轻便、锁止精准、运行稳定的核心工作性能。
