ESHINE MTC-03 单向节流叠加阀 自动化工装快慢速流量调节油压阀铸铁阀体

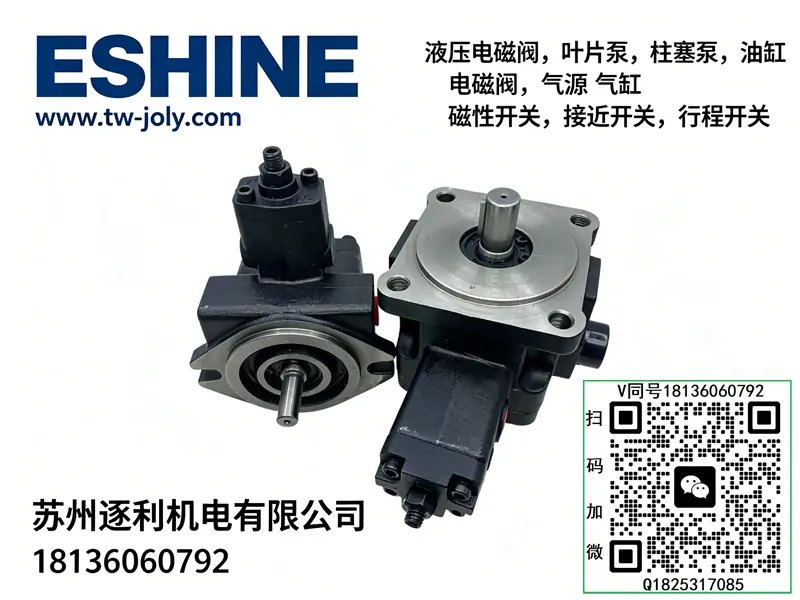

ESHINE 主营工业液压油泵、液压阀。

一、变量柱塞泵 P 系列（高压注塑机主力）

P08 系列

P08-A0-F-R-01、P08-A1-F-R-01、P08-A2-F-R-01、P08-A3-F-R-01

P16 系列

P16-A0-F-R-01、P16-A1-F-R-01、P16-A2-F-R-01、P16-A3-F-R-01

P22 系列

P22-A0-F-R-01、P22-A1-F-R-01、P22-A2-F-R-01、P22-A3-F-R-01

P36 系列

P36-A0-F-R-01、P36-A1-F-R-01、P36-A2-F-R-01、P36-A3-F-R-01

P46 系列

P46-A0-F-R-01、P46-A1-F-R-01、P46-A2-F-R-01、P46-A3-F-R-01

P70/P100 大排量柱塞泵

P70-A1-F-R-01、P70-A3-F-R-01、P70-A4-F-R-01

P100-A1-F-R-01、P100-A3-F-R-01、P100-A4-F-R-01

AR 小型柱塞泵

AR16-FR01H-20、AR22-FR01H-20

二、变量叶片泵全系列

1. VHO 低压变量泵

VHO-L-10-A1、VHO-L-12-A2、VHO-L-15-A1

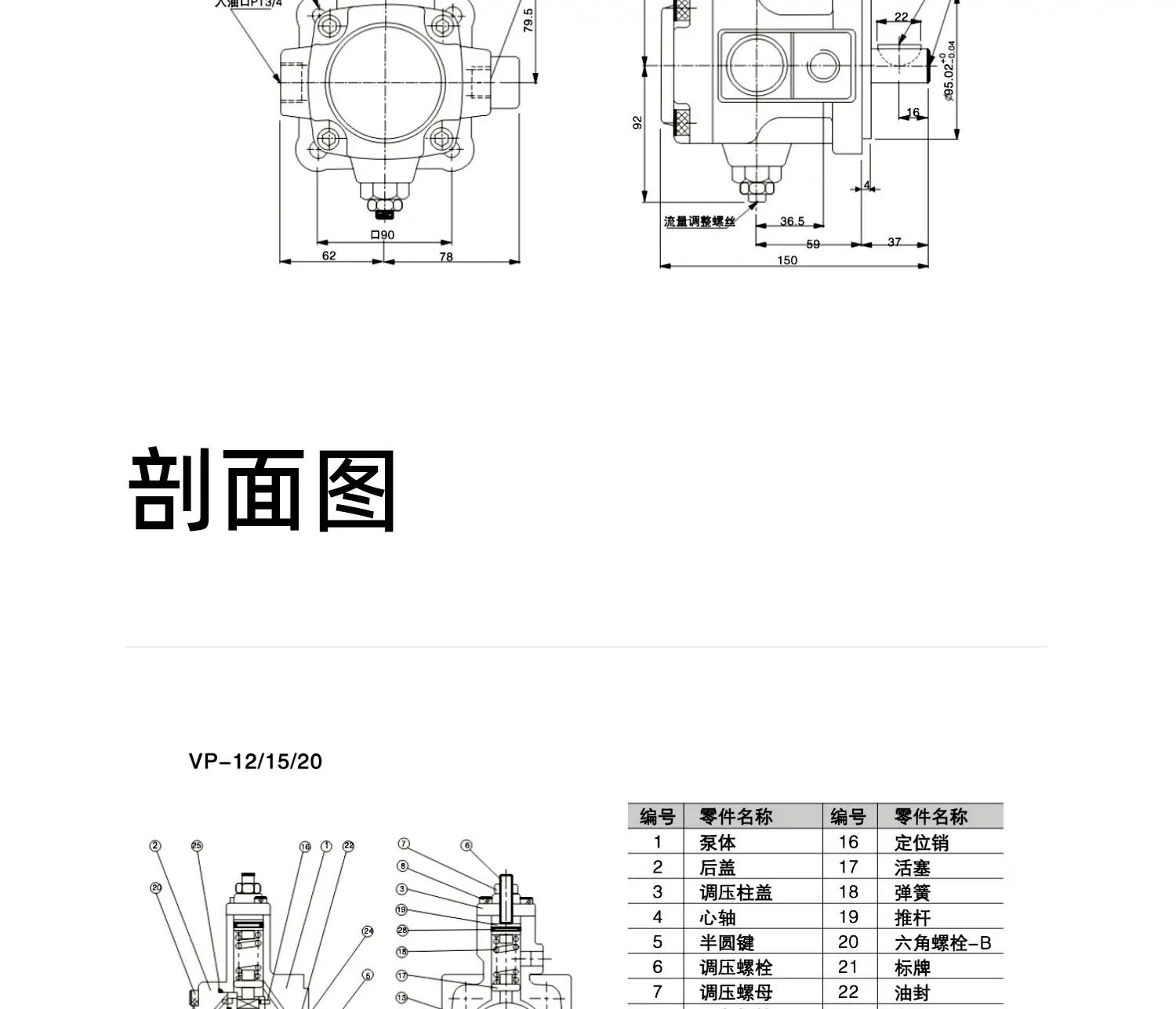

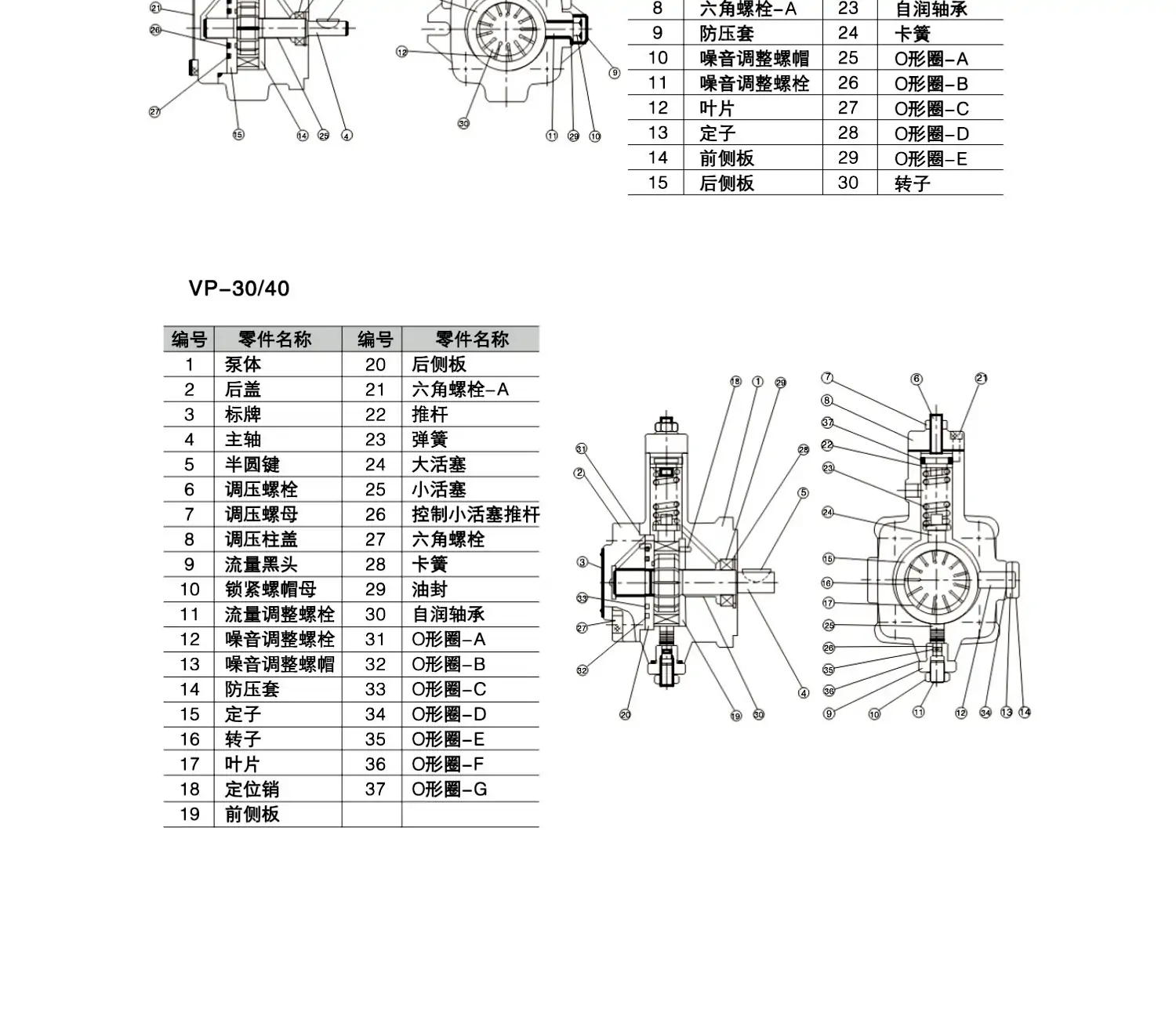

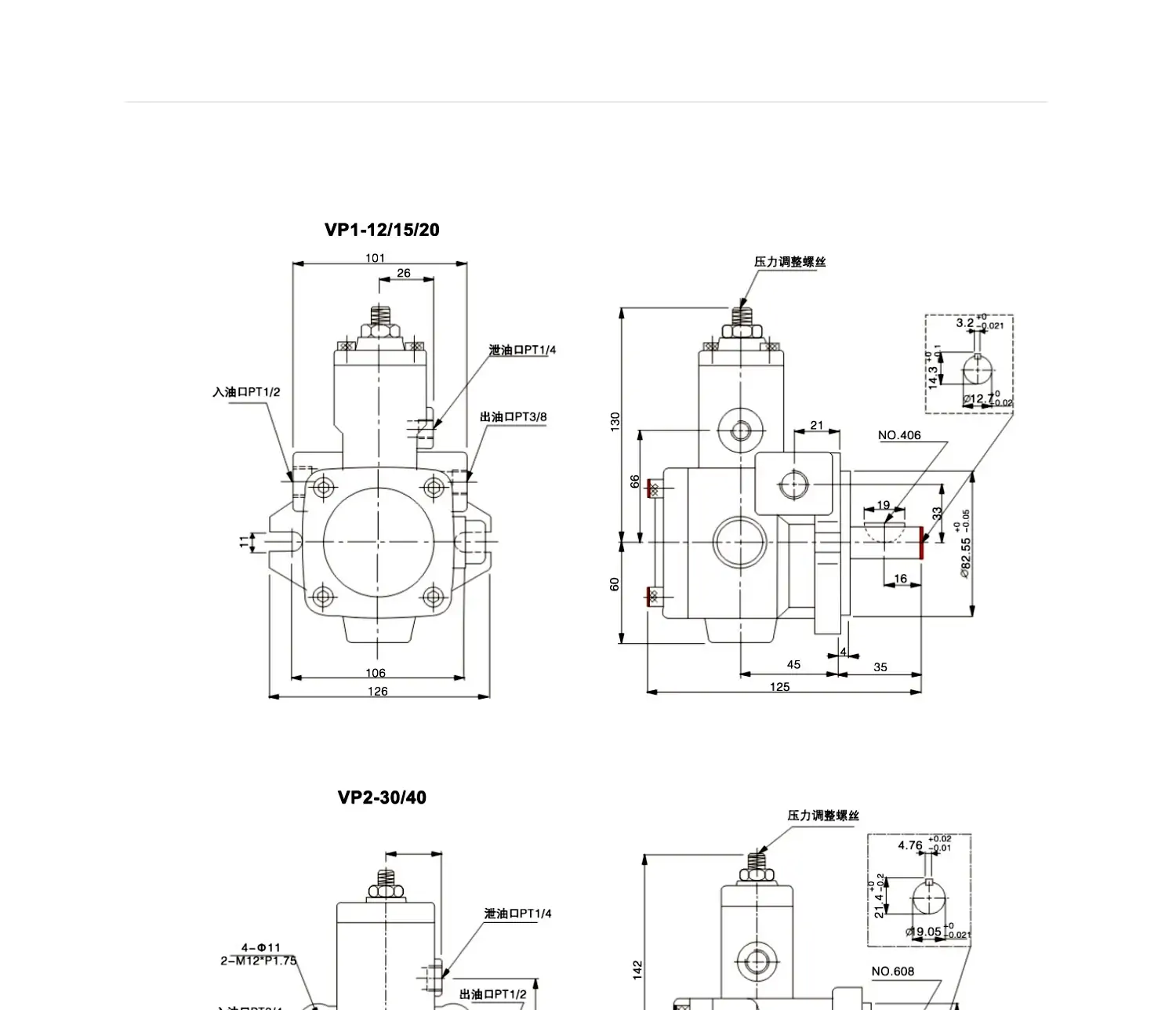

2. VP 标准低压变量泵

VP-08-FA1、VP-08-FA2、VP-08-FA3

VP-12-FA1、VP-12-FA2、VP-12-FA3

VP-15-FA1、VP-15-FA2、VP-15-FA3

VP-20-FA1、VP-20-FA2、VP-20-FA3

VP-30-FA1、VP-30-FA2、VP-30-FA3

VP-40-FA1、VP-40-FA2、VP-40-FA3

3. SVPF 静音变量泵

SVPF-20-35-20、SVPF-30-55-20、SVPF-40-70-20

4. VPC 微型变量泵

VPC-30-70、VPC-40-70

5. HVPVC 中高压变量泵

HVPVC-F30-A1-02、HVPVC-F40-A2-02、HVPVC-F40-A3-02、HVPVC-F70-A5-02

6. VA/VB/VC 轻载变量泵

VA1-15F-A2、VB1-20F-A1、VB1-24F-A2、VC1-26F-A3

7. VF 大流量变量泵

VF2-54F-A2、VF2-54F-A3、VF2-54F-A4

8. VVP 双联变量泵

VVP40B-5S

三、定量高压叶片泵 PV2R 系列

PV2R1 单联

PV2R1-12-F-R、PV2R1-14-F-R、PV2R1-17-F-R、PV2R1-23-F-R

PV2R2 单联

PV2R2-26-F-R、PV2R2-33-F-R、PV2R2-41-F-R

PV2R3 单联

PV2R3-60-F-R、PV2R3-76-F-R、PV2R3-108-F-RAA

50T 低压定量叶片泵

50T-36-F-R、50T-39-F-R

四、电磁换向阀 DSG 系列（油研互换型）

DSG-01（01 通径）

DSG-01-2B2-D24、DSG-01-2D2-D24

DSG-01-3C2-D24、DSG-01-3C4-D24、DSG-01-3C60-D24

DSG-03（03 通径）

DSG-03-2B2-D24、DSG-03-2D2-D24

DSG-03-3C2-D24、DSG-03-3C4-D24、DSG-03-3C60-D24

线圈可选：D24 (DC24V)、A220 (AC220V)

五、电液换向阀 D5 系列

D5-04-2B-DC、D5-04-3C-DC

六、压力控制阀 SCV 单向顺序阀

板式：SCV-G03-0/1/2、SCV-G06-0/1/2、SCV-G10-0/1/2

管式：SCV-T03-0/1/2、SCV-T06-0/1/2、SCV-T10-0/1/2

七、型号后缀释义

1. A0/A1/A2/A3：柱塞泵控制方式（恒压 / 恒功率 / 两段压力 / 电磁卸载）

2. FA1/FA2/FA3：叶片泵法兰安装规格

3. F/R：泵旋向（F 右旋、L 左旋）

4. D24/A220：电磁阀线圈电压

5. 0/1/2：顺序阀调压档位

6. -20：高压加强款；02：标准安装版本

成套适配说明：MTC-03为工业标准03规格叠加式单向节流阀（流量调速阀），属于NG10大通路通用速度控制核心阀件。主打单向节流调速、反向自由通流、流量调节精准、压降小、耐高压、大流量适配、叠加式免外接管路，采用精密锥形节流阀芯+弹簧单向结构，可精准控制油缸进给速度，杜绝爬行、快慢速不均、速度漂移问题。适配全系叶片泵、柱塞泵液压系统，广泛用于注塑、机床、自动化设备、重载液压站的油缸稳速、进给微调回路，是中大流量液压系统调速首选标准阀件。全文零品牌标准化，体例、参数、维保、故障体系与站内所有液压阀、液压泵文档完全统一。

一、型号逐位完整精准释义（原厂标准编码）

• MTC：系列代号，Modular Throttle Check 叠加式单向节流阀系列，行业通用标准调速阀型号，专用于执行元件速度精准控制
• 03：通径规格，03系列标准NG10（DN10）大通径，适配中大流量液压回路，优于02小通径规格，通流能力更强、压降更低
• MTC-03主流后缀机能对照
• MTC-03A：A口节流调速、B口自由回油，控制油缸伸出速度
• MTC-03B：B口节流调速、A口自由回油，控制油缸缩回速度
• MTC-03W：A/B双路双向节流，双向均可调速，适配双向稳速工况
• 带-K后缀：外置手柄调节，常规标配为内六角调节结构
• 默认核心配置：硬质淬火锥形节流阀芯、高强度铸铁阀体、高精度压力弹簧、一体式单向通流结构、耐老化密封总成、标准03叠加式安装油路。阀芯耐磨抗冲，流量调节线性度高，单向通流无阻滞，长期运行无速度漂移、无卡顿，适配24小时连续量产调速工况。
• 选型红线：本阀为单向节流调速阀，仅负责速度调节，无保压、稳压功能；严禁倒装、错装油路，会导致动作失效、速度失控；对油液洁净度敏感，杂质卡滞节流口会引发速度忽快忽慢、爬行抖动；大流量工况优先选用03规格，禁止小通径阀替代，避免压降过大、油温飙升。

二、核心额定技术参数（03规格行业标准）

• 阀型结构：叠加式单向节流阀（机械式精密流量速度控制阀）
• 公称通径：NG10 / DN10，标准03大通路规格
• 安装方式：标准叠加式安装，叠装于换向阀与底板之间，无需外接管路
• 最高额定工作压力：25MPa（250bar）长期稳定耐压
• 瞬时冲击压力：28MPa短时耐受压力
• 最大额定通流流量：70L/min，适配中大流量液压系统
• 标准流量调节范围：0.5~70L/min，微调精度高、线性稳定
• 单向开启压力：0.04MPa，反向通流阻力极小、无迟滞
• 工作油温区间：-15℃～70℃，宽温车间工况稳定适配
• 适配液压介质：ISO VG32/VG46/VG68抗磨液压油，常规量产工况优选VG46
• 系统过滤精度：建议≤25μm，精密调速工况建议10μm，防止节流口堵塞
• 阀体材质：高强度铸铁，刚性强、抗形变、耐高压冲击
• 阀芯材质：硬质淬火钢材，耐磨抗蚀、使用寿命长
• 核心优势：大流通量、低压降、调速线性精准、无爬行抖动、单向通流顺畅、耐污耐用、安装简洁、适配性极强

三、专属工作原理（MTC-03调速核心逻辑）

1、单向节流调速原理

设备工作进给时，油液经节流侧油路通过锥形节流口，通过旋转调节螺杆改变节流开口大小，精准控制通过流量，从而稳定调节油缸进给速度，实现设备慢速精准加工、平稳进给，杜绝高速冲击、动作不稳问题。节流调节线性度高，微调即可实现速度精准切换，适配精密成型、精加工工况。

2、反向自由导通原理

油缸回程换向时，反向油液压力直接顶开内置单向弹簧，单向阀完全打开，油液无节流、无阻力全通流回流，不影响设备回程快速动作，完美实现「工进慢速精准、回程快速高效」的快慢速分工况逻辑，兼顾加工精度与生产效率。

3、锥形节流稳流特性

采用锥形渐变节流结构，节流开口变化均匀，流量调节无突变、无卡顿，压力波动小，可有效避免油缸低速爬行、抖动、速度漂移等常见故障。相比槽式节流阀，调速精度更高、稳定性更强，长期运行不易积泥堵塞。

4、低损耗通流设计

03大通径流道优化设计，通流截面积大，大流量工况下压降极低，不会产生额外节流发热，有效控制系统油温，适配设备长时间连续调速运行工况，节能且稳定性优异。

阀件核心定位：MTC-03=03大通径、低压降、高精度单向调速阀，是中大流量液压系统快慢速控制、精密进给、稳速降噪的标准核心阀件。

四、阀型选型对比与适配场景

五、标准化安装与精准调试步骤

1. 安装面清理：彻底清理阀板、底板安装面铁屑、油污、毛刺，保证阀体贴合平整，杜绝渗油、泄压、调速不稳隐患。
2. 机能对位安装：严格对照阀体A/B流向标识安装，按需匹配A进节流或B进节流机能，禁止错装、倒装导致调速失效。
3. 均匀锁紧固定：采用对角均匀锁紧螺栓，保证阀体受力均匀、无形变，防止油路偏移、局部泄压渗漏。
4. 系统全域排气：开机前彻底排空阀体内腔、管路、油缸空气，避免气蚀、动作抖动、速度忽快忽慢。
5. 空载初步调速：空载状态下缓慢旋转调节螺杆，从零逐步开大流量，观察油缸动作平顺性，熟悉调速区间。
6. 负载精准标定：带负载工况微调节流开度，精准匹配设备工艺进给速度，调好后锁紧定位螺丝，防止后期震动移位、速度漂移。
7. 快慢速工况校验：反复测试工进慢速、回程快速全流程，确认进给稳定无爬行、回程顺畅无迟滞、无发热异响。
8. 稳定性复检：连续循环运行30分钟，校验速度恒定、无波动、无温升异常，调试合格后方可量产。

六、高频现场故障排查（MTC-03专属）

• 油缸速度忽快忽慢、低速爬行：节流口轻微积泥堵塞、系统进气、油液粘稠；彻底排气、拆解清洗节流阀芯、更换洁净液压油。
• 调速无反应、速度始终最快：节流阀芯卡死在全开位置、调节螺杆失效；清洗阀体内腔、修复调节机构、清除油泥杂质。
• 回程动作缓慢、回流不畅：单向阀卡滞、弹簧疲劳卡死、反向通流受阻；拆解清洗单向结构、更换疲劳弹簧、恢复自由通流功能。
• 节流发热严重、油温升高：长期小开度节流、流量匹配不合理、油路压降过大；适度开大节流口、优化调速参数、避免长期憋压节流。
• 阀面渗油漏油：安装力矩不均、密封垫老化、阀体形变；均匀锁紧螺栓、更换全套密封垫片、校正安装平面。
• 设备负载变化速度漂移：节流口磨损、阀芯配合间隙变大；更换阀芯总成或整体阀件，重新标定调速精度。

七、硬性使用禁忌与标准化维保规范

• 严禁脏油工况运行：微小杂质极易堵塞精密锥形节流口，直接导致调速失效、动作抖动、速度不稳。
• 严禁长期超25MPa额定压力运行：超压会造成阀体形变、阀芯卡滞、密封击穿、调速失灵。
• 严禁错装、倒装油路：会直接导致快慢速逻辑颠倒、动作失控、设备工况异常。
• 严禁超70L/min大流量过载使用：超流量会引发压降剧增、阀体发热、阀芯高速磨损，大幅缩短寿命。
• 严禁调节螺杆暴力硬拧：强行拧动会滑丝、损坏节流锥面，造成永久调速精度失效。
• 严禁长期极小开度憋压运行：极易产生高温、油液碳化、节流口积泥堵塞，引发频繁故障。
• 标准维保周期：每1000小时检查动作平顺性、调速稳定性、阀件渗漏与温升状态；每2000小时拆解清洗节流阀芯、单向阀结构与内部流道，彻底清除油泥杂质，检查锥面磨损、弹簧弹性状态，更换密封垫片，重新精准标定调速区间，恢复原厂精准稳速、低压降、低发热的工作性能。
