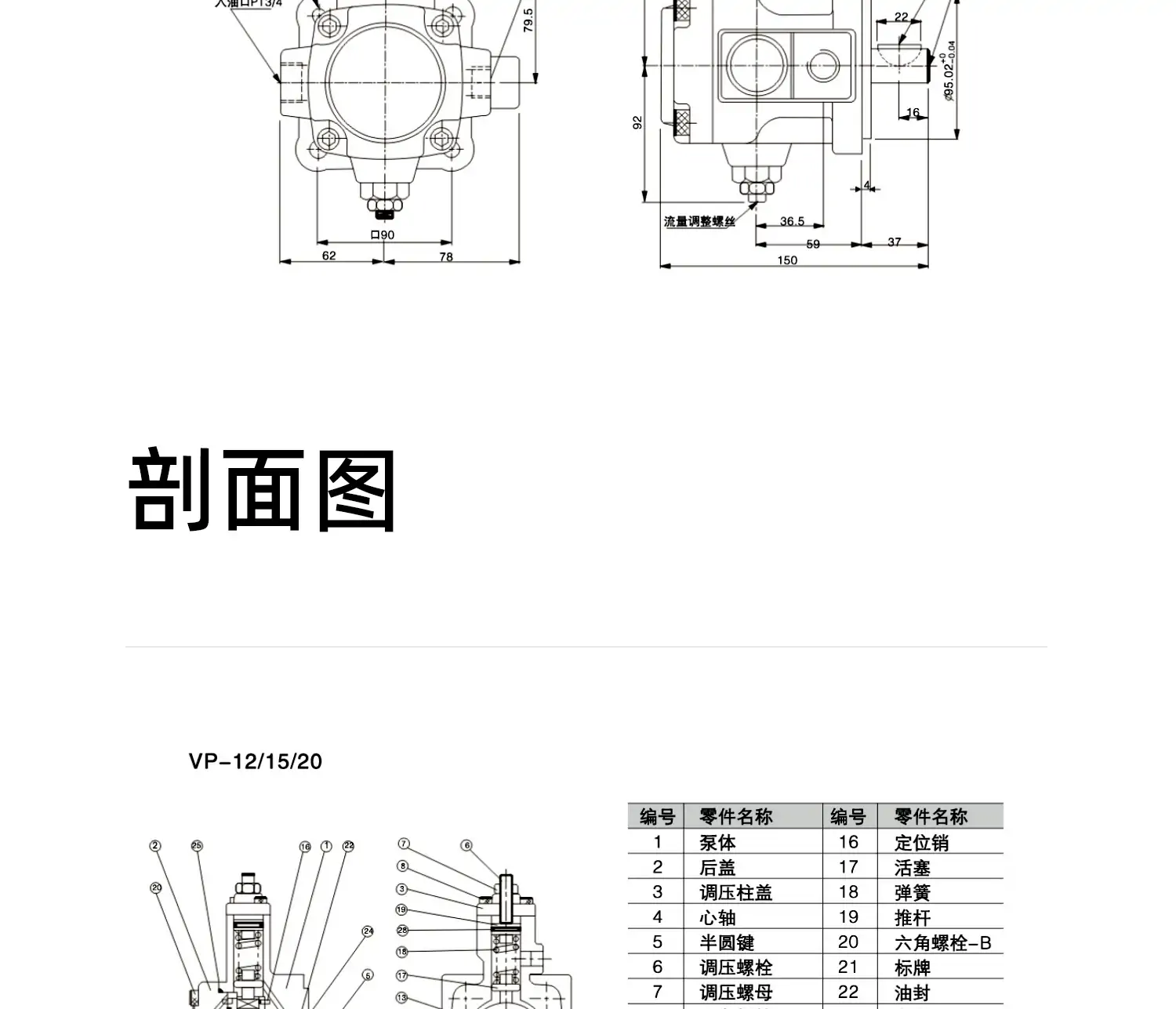

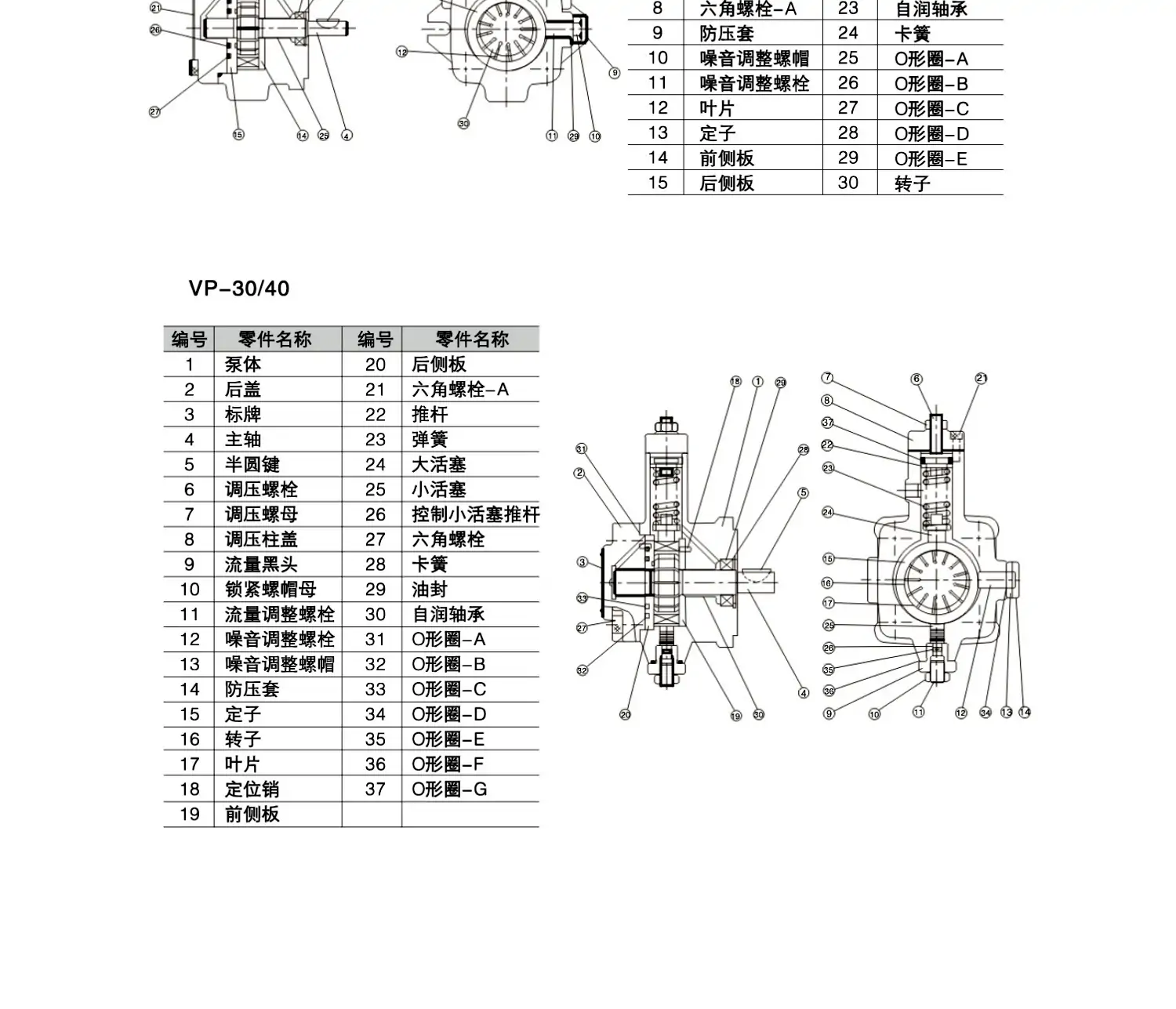

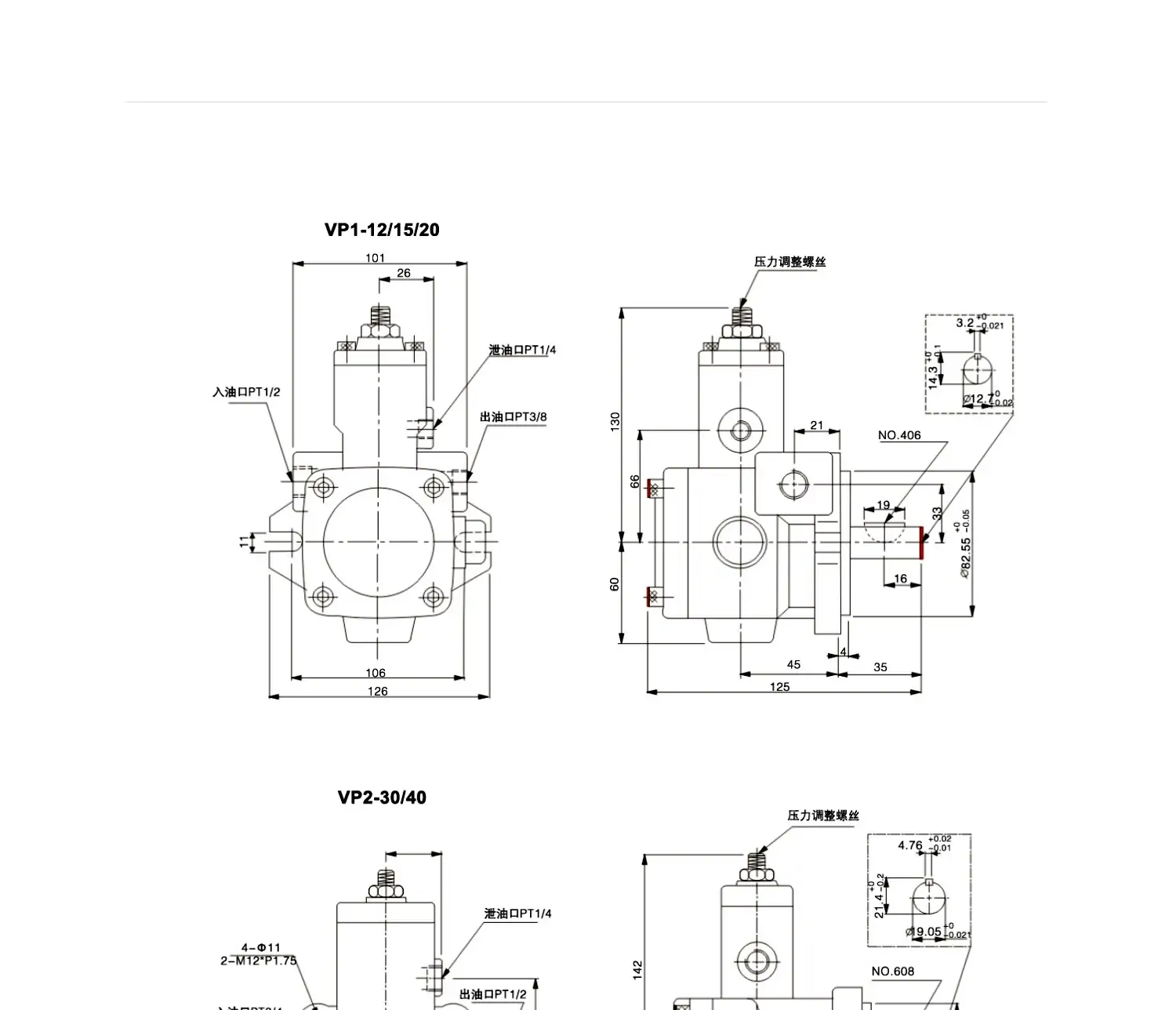

2. VP 标准低压变量泵

VP-08-FA1、VP-08-FA2、VP-08-FA3

VP-12-FA1、VP-12-FA2、VP-12-FA3

VP-15-FA1、VP-15-FA2、VP-15-FA3

VP-20-FA1、VP-20-FA2、VP-20-FA3

VP-30-FA1、VP-30-FA2、VP-30-FA3

VP-40-FA1、VP-40-FA2、VP-40-FA3

3. SVPF 静音变量泵

SVPF-20-35-20、SVPF-30-55-20、SVPF-40-70-20

4. VPC 微型变量泵

VPC-30-70、VPC-40-70

5. HVPVC 中高压变量泵

HVPVC-F30-A1-02、HVPVC-F40-A2-02、HVPVC-F40-A3-02、HVPVC-F70-A5-02

6. VA/VB/VC 轻载变量泵

VA1-15F-A2、VB1-20F-A1、VB1-24F-A2、VC1-26F-A3

7. VF 大流量变量泵

VF2-54F-A2、VF2-54F-A3、VF2-54F-A4

8. VVP 双联变量泵

VVP40B-5S

三、定量高压叶片泵 PV2R 系列

PV2R1 单联

PV2R1-12-F-R、PV2R1-14-F-R、PV2R1-17-F-R、PV2R1-23-F-R

PV2R2 单联

PV2R2-26-F-R、PV2R2-33-F-R、PV2R2-41-F-R

PV2R3 单联

PV2R3-60-F-R、PV2R3-76-F-R、PV2R3-108-F-RAA

50T 低压定量叶片泵

50T-36-F-R、50T-39-F-R

四、电磁换向阀 DSG 系列（油研互换型）

DSG-01（01 通径）

DSG-01-2B2-D24、DSG-01-2D2-D24

DSG-01-3C2-D24、DSG-01-3C4-D24、DSG-01-3C60-D24

DSG-03（03 通径）

DSG-03-2B2-D24、DSG-03-2D2-D24

DSG-03-3C2-D24、DSG-03-3C4-D24、DSG-03-3C60-D24

线圈可选：D24 (DC24V)、A220 (AC220V)

五、电液换向阀 D5 系列

D5-04-2B-DC、D5-04-3C-DC

六、压力控制阀 SCV 单向顺序阀

板式：SCV-G03-0/1/2、SCV-G06-0/1/2、SCV-G10-0/1/2

管式：SCV-T03-0/1/2、SCV-T06-0/1/2、SCV-T10-0/1/2

七、型号后缀释义

1. A0/A1/A2/A3：柱塞泵控制方式（恒压 / 恒功率 / 两段压力 / 电磁卸载）

2. FA1/FA2/FA3：叶片泵法兰安装规格

3. F/R：泵旋向（F 右旋、L 左旋）

4. D24/A220：电磁阀线圈电压

5. 0/1/2：顺序阀调压档位

6. -20：高压加强款；02：标准安装版本

成套适配说明：MPCV-02W为工业标准02规格叠加式双向液控单向阀（液压锁），属于NG6通径通用精密保压阀件。主打零泄漏保压、双向锁止、叠加式免管路、响应灵敏、抗冲击、适配高低压泵系统，采用锥面密封结构，可精准锁定油缸两腔压力，杜绝负载沉降、油缸下坠、位置漂移问题。适配各类叶片泵、柱塞泵液压系统，广泛用于机械手、升降平台、模具锁模、精密定位、垂直负载稳压工况，是液压系统防沉降、稳位置的核心通用阀件。全文标准化撰写，体例、参数、维保、故障体系与站内全系液压泵、阀类文档完全统一。

一、型号逐位完整精准释义（原厂标准编码）

• MPCV：系列代号，Modular Pilot Check Valve 叠加式液控单向阀系列，行业通用液压锁标准型号
• 02：通径规格，02系列标准NG6（DN6），接口G1/4，适配中小流量液压回路，通用适配性极强
• W：机能代码，双向通断控制（A、B双路均可液控反向导通），区别于单路控制的A/B型，可实现油缸两腔同步锁止，杜绝双向泄压沉降
• MPCV-02系列机能区分对照
• MPCV-02A：仅A口液控导通，单向保压，适用于单方向防坠回路
• MPCV-02B：仅B口液控导通，反向单向保压，适配特殊单向稳压工况
• MPCV-02W（本款）：A、B双向液控导通、双向零泄漏锁止，通用万能款，绝大多数保压回路首选
• 默认核心配置：精密淬火锥阀阀芯、高强度铸铁阀体、弹簧压力补偿结构、标准叠加式安装油路、低开启压力流道、耐老化密封总成；锥面硬密封实现微泄漏级保压，无卡滞、耐杂质、抗压力冲击，可长期24小时连续稳压运行，适配高低压全工况液压系统。
• 选型红线：本阀为锥面密封零泄漏保压阀，依靠阀芯贴合密封保压，严禁杂质颗粒卡滞阀芯；仅可叠加式正装安装，禁止倒装、侧装改油路；不可用于超大流量冲击回路，超流量会引发压降增大、锁止失效；保压工况需搭配换向阀中位卸压机能，避免长期憋压疲劳。

二、核心额定技术参数（行业标准02规格）

• 阀型结构：叠加式双向液控单向阀（双向液压锁）
• 公称通径：NG6 / DN6，标准02规格
• 接口规格：G1/4 标准螺纹接口
• 最高额定压力：25MPa（250bar）长期稳定工况
• 瞬时耐受压力：28MPa 短时冲击压力
• 最大通过流量：40L/min，适配中小流量标准液压回路
• A口正向开启压力：0.05MPa，低压导通灵敏、无迟滞
• B口正向开启压力：0.35MPa，稳压锁止稳定性更强
• 控制压力：最低1.2MPa，标准液控开启压力，适配常规系统压差
• 保压性能：锥面硬密封，静态几乎零泄漏，长期保压无明显沉降
• 安装方式：标准叠加式安装，叠放在换向阀与底板之间，无需外接管路
• 适配介质：ISO VG32/VG46抗磨液压油，常规工业液压介质通用
• 工作油温：-10℃～70℃，宽温工况稳定适配
• 系统过滤精度：建议≤25μm，精密保压工况建议10μm，防止阀芯卡滞
• 核心优势：双向锁止、零泄漏保压、安装简洁无管路、响应灵敏、耐压高、抗冲击、通用性强、故障率极低

三、专属工作原理（双向液压锁核心逻辑）

1、正向自由导通原理

A、B两路油液正向进油时，油液压力直接顶开对应侧锥阀阀芯，油路顺畅导通，油缸可正常升降、伸缩动作，正向导通阻力极小、无迟滞、无压力损耗，不影响设备正常作业速度与出力。

2、反向自动锁止保压原理

换向阀中位复位、动作停止后，油缸负载产生的反向压力会自动压紧两侧锥阀阀芯，阀芯与阀座精密贴合，彻底封闭A、B两路回油油路。依靠金属锥面硬密封实现双向锁止，油缸两腔压力完全锁定，杜绝垂直负载下坠、模具松模、定位漂移等问题，保压精度远超普通单向阀。

3、液控反向解锁原理

设备需要反向动作时，系统一侧油路建立控制压力，推动内部先导控制活塞，强制顶开对侧锥阀阀芯，解锁封闭油路，实现油液反向回流，油缸平稳换向动作。W型双向机能可实现正反双向解锁，适配油缸伸缩双向保压需求，工况适配无死角。

4、自适应稳压抗冲击特性

内置弹簧压力补偿结构，可自适应系统压力波动，缓冲负载冲击压力，避免阀芯高频震动、密封磨损，长期运行保压性能不衰减，适配设备高频启停、负载交替工况。

阀件核心定位：MPCV-02W=02规格通用、双向零泄漏、叠加式精密保压液压锁，是中小流量液压系统防沉降、稳定位、锁模保压的标准核心阀件。

四、阀型选型对比与适配场景

五、标准化安装与调试步骤

1. 安装面清理：彻底清理油路底板、阀件安装面铁屑、油污、毛刺，保证平面贴合紧密，杜绝渗油、泄压、锁止失效隐患。
2. 方向对位安装：严格对照阀体油路标识安装，保证A、B油路与系统回路对应，禁止正反倒装、油路错位。
3. 均匀锁紧固定：采用对角均匀锁紧方式固定阀件螺栓，力矩均衡，防止阀体形变、油路密封不严、局部泄压。
4. 系统排气：开机前全程排气，排空阀体内腔与油缸管路空气，避免气蚀、动作抖动、保压不稳。
5. 空载动作测试：空载测试油缸伸缩动作，确认换向顺畅、无卡顿、无迟滞、无异常异响。
6. 保压性能标定：油缸到位停机后，静置观察3~5分钟，确认无沉降、无位移、压力无明显掉压。
7. 负载冲击测试：带负载反复启停换向，验证液控解锁灵敏、锁止可靠、无泄压漂移，工况适配正常。

六、高频现场故障排查（MPCV-02W专属）

• 油缸自动沉降、保压掉压：阀芯卡滞、锥面附着杂质、阀面磨损密封不严；拆解清洗阀芯阀座、去除颗粒杂质、研磨修复密封面，磨损严重更换阀件。
• 油缸换向卡顿、动作迟滞：控制压力不足、弹簧疲劳、阀芯轻微卡涩；上调系统控制压力、清洗阀体内腔、更换疲劳弹簧。
• 双向动作均无法解锁：油路接反、控制油道堵塞、阀芯卡死；核对油路方向、疏通控制流道、彻底清洗阀件总成。
• 阀件渗油、端面漏油：安装力矩不均、阀体形变、密封垫老化；均匀锁紧螺栓、更换密封垫片、校正安装平面。
• 负载抖动、定位不准：油液含气、阀芯贴合不稳、压力波动；系统彻底排气、更换洁净液压油、稳定系统工作压力。

七、硬性使用禁忌与标准化维保规范

• 严禁脏油工况运行：微小杂质会直接划伤锥面密封，造成永久内泄、保压失效，是液压锁核心禁忌。
• 严禁长期超25MPa额定压力运行：超压会导致阀体形变、阀芯过载、密封击穿、锁止失灵。
• 严禁倒装、错装油路：会导致双向锁止失效、动作失控、设备沉降故障。
• 严禁超40L/min大流量工况使用：超流量会造成压降过大、阀芯冲击磨损、使用寿命骤减。
• 严禁换向阀中位长期憋压：长期憋压会导致弹簧疲劳、阀芯应力老化，引发后期保压漂移。
• 严禁暴力安装、单边锁紧：造成阀体变形、油路错位、密封渗漏。
• 标准维保周期：每1000小时检查保压稳定性、油缸沉降情况、阀件渗漏状态；每2000小时拆解清洗阀芯、阀座、控制流道，清除油泥杂质，检查锥面密封磨损、弹簧弹性状态，更换密封垫片，恢复双向零泄漏保压、灵敏解锁的原厂性能。
