VILLEFORT维尔福保压阀ZDR10DP/21YM溢流阀Z2DB6VC1-40B/315
VILLEFORT（维尔福）液压产品 完整型号总表
（台湾液压品牌，主营：变量叶片泵、齿轮泵、电磁阀、溢流阀、叠加阀等）
---

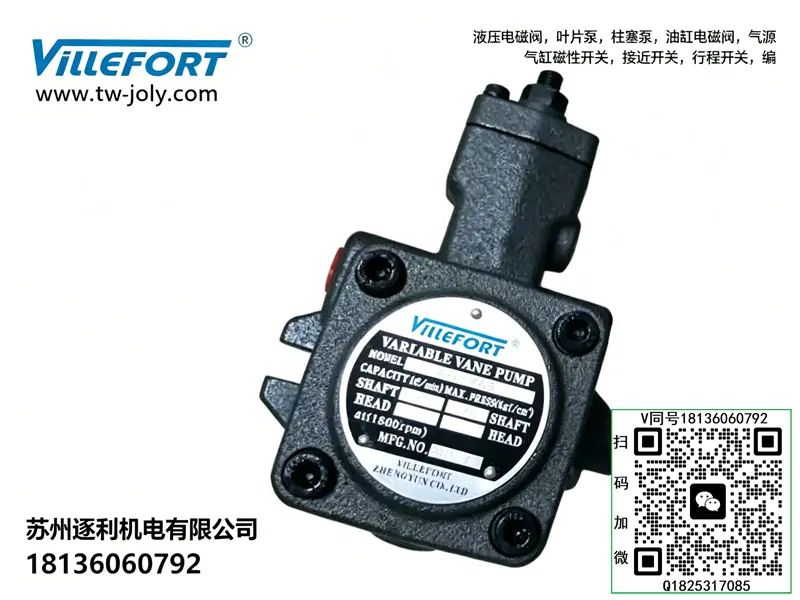

一、变量叶片泵（VP 系列 / HVP 系列）
1）单联变量叶片泵（VP-*‑FA2/FA3）
- VP-20-FA2
- VP-20-FA2-H
- VP-20-FA3
- VP-30-FA2
- VP-30-FA3
- VP-30-30-FA3（花键双泵）
- VP-40-FA2
- VP-40-FA3
- VP-40-40-FA3
- VP-20-FA3-T9
- VP-40-FA3-T9
2）高压变量叶片泵（HVP 系列）
- HVP-30-FA3
- HVP-40-FA3
- HVP-50-FA3
3）双联变量叶片泵（VP‑‑‑FA3）
- VP-20-20-FA3
- VP-20-30-FA3
- VP-30-20-FA3
- VP-30-30-FA3
- VP-30-40-FA3
- VP-40-30-FA3
- VP-40-40-FA3
---
二、齿轮泵（GP 系列 / KZP 系列）
- GP-1.5
- GP-2.5
- GP-5
- GP-10
- GP-15
- GP-20
- KZP-1.5
- KZP-2.5
- KZP-5
---
三、电磁换向阀（DSG 系列，油研型）
1）DSG-02 系列（1/4”）
- DSG-02-2B2-DL
- DSG-02-2B2-LW
- DSG-02-2B2B-DL
- DSG-02-2B2B-LW
- DSG-02-3C2-DL
- DSG-02-3C2-LW
- DSG-02-3C4-DL
- DSG-02-3C4-LW
- DSG-02-3C5-DL
- DSG-02-3C5-LW
- DSG-02-3C6-DL
- DSG-02-3C6-LW
- DSG-02-3C60-DL
- DSG-02-3C60-LW
电压：D24（DC24V）、A220（AC220V）
2）DSG-03 系列（3/8”）
- DSG-03-2B2-DL
- DSG-03-2B2-LW
- DSG-03-2B2B-DL
- DSG-03-3C2-DL
- DSG-03-3C4-DL
- DSG-03-3C4-LW
- DSG-03-3C5-DL
- DSG-03-3C6-DL
- DSG-03-3C6-LW
- DSG-03-3C60-DL
- DSG-03-3C60-LW
---
四、溢流阀 / 压力阀（RV 系列）
- RV-02G
- RV-03G
- RV-04G
- RV-06G
- RV-02T
- RV-03T
---
五、叠加阀（MRV/MPR/MCV 等）
- MRV-02（叠加溢流阀）
- MPR-02（叠加减压阀）
- MCV-02（叠加单向阀）
- MDC-02（叠加节流阀）
---
六、单向阀 / 节流阀
- CV-02
- CV-03
- CV-04
- TC-02
- TC-03
---

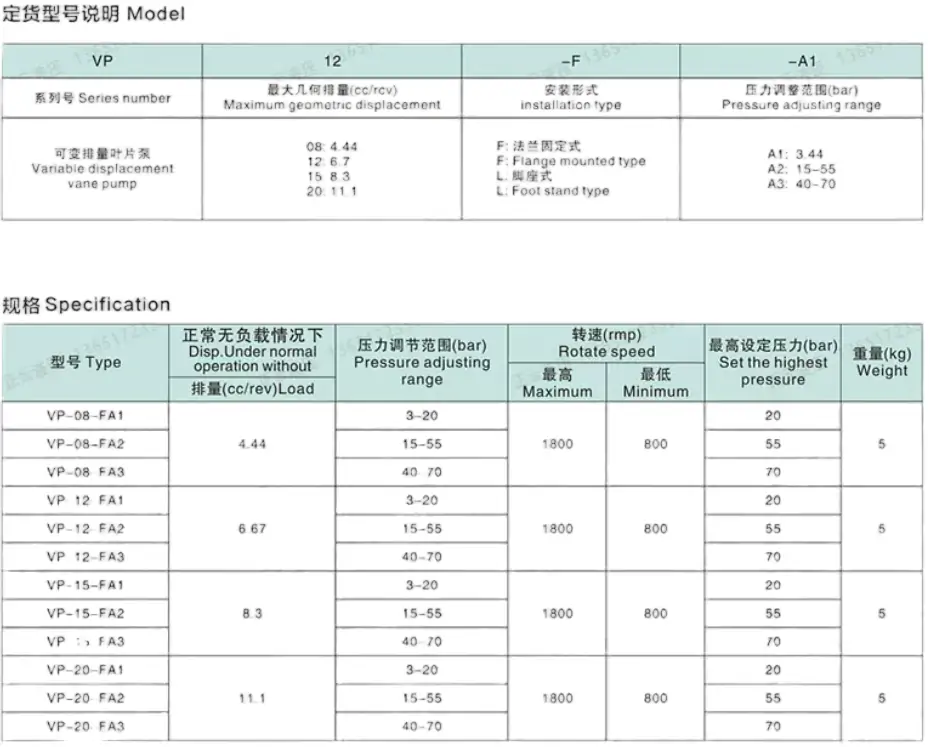

七、型号命名规则（快速识别）
- VP：变量叶片泵
- HVP：高压变量叶片泵
- GP：齿轮泵
- DSG：电磁换向阀
- FA2/FA3：压力等级（FA2≈55kgf/cm²；FA3≈70kgf/cm²）
- DL/LW：接线方式（DL = 端子；LW = 电线）
- D24/A220：电压
ZDR10DP/21YM（叠加式直动减压阀）
通径 10mm、P 口减压、最高二次压力 21MPa、内供外排、带单向阀，常用于主系统高压、支路需稳定低压的场合。
一、型号释义（ZDR10DP/21YM）
- ZDR：叠加式（Z）直动减压阀（DR）
- 10：公称通径 10mm（CETOP 5）
- D：直动式（Direct operated）
- P：在P 通道减压（P→P1）
- 21：二次压力最大 21MPa（210bar）
- Y：内供外排（控制油内供、泄油外排 T 口）
- M：内置单向阀（反向可自由通油）
二、核心参数
- 结构：三通直动叠加式（P 进、P1 出、T 泄油）
- 主进口压力：≤31.5MPa（315bar）
- 二次出口压力：0.5～21MPa 可调
- 流量：≤50L/min（ZDR10DP）
- 调压方式：内六角 + 护罩（不可锁）
- 介质：普通 / 抗磨液压油（HLP32～68）
- 油温：-20℃～+60℃
- 密封：丁腈橡胶 NBR（标配）
- 安装：叠加板式，符合 DIN24340、ISO4401
- 重量：约0.8kg
三、工作原理
- 原始位：阀芯常开，油液从P→P1自由流动。
- 减压稳压：P1 压力升至弹簧设定值→阀芯上移→节流 P→P1，同时 P1 超压油经阀芯泄回 T 口，稳定 P1 压力。
- 单向阀（M）：反向 P1→P 可自由通油，适用于需反向补油的回路。
四、典型应用
- 高压系统（如 31.5MPa）中，支路需21MPa 以下稳定低压的夹紧、控制、润滑回路。
- 注塑机、液压站、工程机械、机床液压单元的次级压力保护。
五、安装与注意
- 叠加安装：装于主阀与底板之间，P、T 口对齐，紧固扭矩按标准。
- 泄油 T 口：单独回油箱，背压≤5MPa，不可与其他回油共用，避免背压干扰调压。
- 单向阀 M：反向通油压降约0.3MPa，高频工况需留意发热。
- 调节：松开护罩，内六角顺时针升压、逆时针降压，调好锁紧护罩。
六、常见故障
- 压力调不高：弹簧疲劳、阀芯卡滞→清洗或换弹簧。
- 压力波动大：油液污染、T 口背压高→换油、独立回油。
- 反向不通：单向阀卡死→拆解清洗或更换。
