DBW-G06-3BB-CL-20 韩国BESKO液压阀 电磁溢流阀KSO-G02-2BB-20

---

一、液压泵（PUMP）

1）变量叶片泵

- DVP 系列：DVP16、DVP20、DVP25、DVP32、DVP40、DVP50、DVP63

2）定量叶片泵（单联）

- BV2R1Q：BV2R1Q-6/8/10/12/14/17/19/23

- BV2R2Q：BV2R2Q-26/33/41/47/53/59

- BV2R3Q：BV2R3Q-52/66/76/94

- BT6C、BT7B、BTXB

3）定量叶片泵（双联）

- BT6DC、BT6CC、BT6EDC

- BT7QDC、BT7QEC、BT7EE、BT7QCC

4）定量叶片泵（三联）

- BT6DCC、BT6EDC

5）齿轮泵

- GP100、GP20、AP100

---

二、液压阀（VALVES）

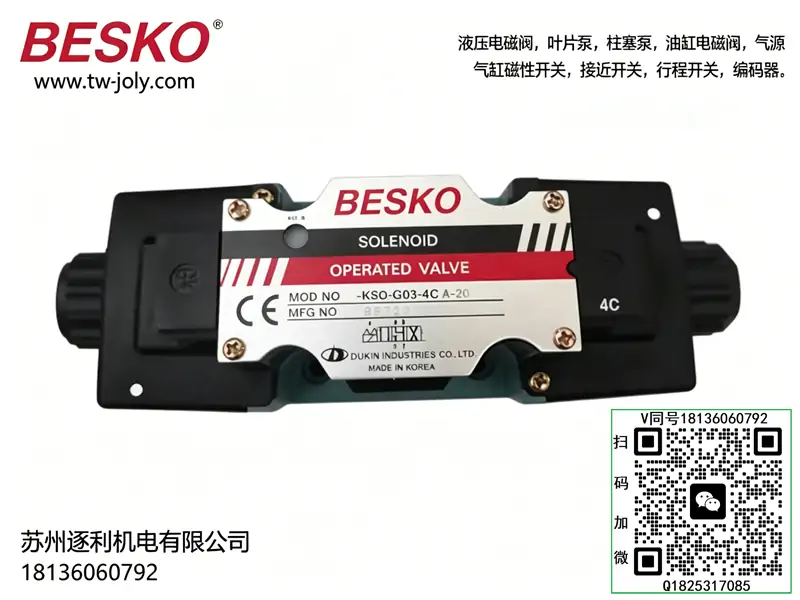

1）电磁换向阀（KSO 系列，最常用）

- KSO‑G01：KSO‑G01‑2B2/3C2/3C4/3C6‑D24/A220

- KSO‑G02：

- 2 位：2BA、2BB、2BC、2BD、2BP、2DA、2DB、2DC、2DD、2DP

- 3 位：3C2、3C4、3C6、4CD、4CP、66CD

- 完整型号例：KSO‑G02‑2BB‑10、KSO‑G02‑4CD‑10

- KSO‑G03：KSO‑G03‑2BA/2BB/2BC/2BD/2BP/3C2/4CD‑10

- KSO‑G06（电液换向阀）：KSO‑G06‑4CD‑10、KSO‑G06‑4CP‑10

2）叠加阀（MP/MT/MR/MG 系列）

- 叠加式单向阀（MP）：

- MP‑02W/02A/02B‑20‑50

- MP‑03W/03A/03B‑20‑40

- MP‑06W‑20‑30

- 叠加式液控单向阀（MPD）：

- MPD‑04W/04A/04B

- MPD‑06W‑20‑20

- 叠加式节流 / 单向节流（MT）：

- MT‑02P/02T、MT‑02W/02A/02B

- MT‑03P、MT‑03W‑40

- 叠加式溢流阀（MR）：

- MR‑02P‑50、MR‑03P‑50

- 叠加式减压阀（MG）：

- MG‑02、MG‑03P/03A/03B、MG‑06P/06A/06B

3）压力控制阀（溢流 / 减压 / 顺序）

- 直动溢流阀（JR/SR/DSR）：

- JR‑G02、SR‑02、DSR‑G02（缓冲型）

- 先导溢流阀（DBW 型）：

- DBS‑G03‑3‑BP‑10（电磁溢流）

- 减压阀：PRV‑03/06/10、MG‑03/06

- 平衡阀：SGR‑G03‑1‑10

4）单向阀 / 梭阀 / 分流集流阀

- 直角单向阀（DCA/JCA）：DCA‑G03‑S、JCA‑03/06

- 管式单向阀（LPC）：LPC‑04/06/08

- 分流集流阀（JDV）：JDV‑T04‑06、JDV‑T06‑08

- 单向节流阀（JF）：JF‑G030‑15

5）手动 / 机动 / 凸轮阀

- 手动换向阀（DM/SLV）：

- DM‑T06‑2C‑10、SLV‑02B‑20

- 凸轮操纵阀（LMD）：

- LMD‑T01、LMD‑G02、LMD‑T03‑2B‑50

6）其他阀

- 电磁双单向阀（DCSV‑G02）

- 法兰式压力阀（BR5V/BR5U）

- 插装溢流阀（DCRV 350K、DC1V‑10）

---

三、液压缸（CYLINDER）

- 标准拉杆缸：HCD 系列（HCD‑40/50/63/80/100‑50/100/200）

- 薄型缸：CQ2 系列

- 非标可定制（行程、法兰、耳轴等）

---

四、液压附件

- 压力表座（BG‑02AB）

- 歧管块（BT‑※03、BS‑03/BE‑03）

- 吸油法兰（SFB）

- 油位计（C 型）

- 滤芯（LPFE 0625 PS‑70、SMR‑125）

---

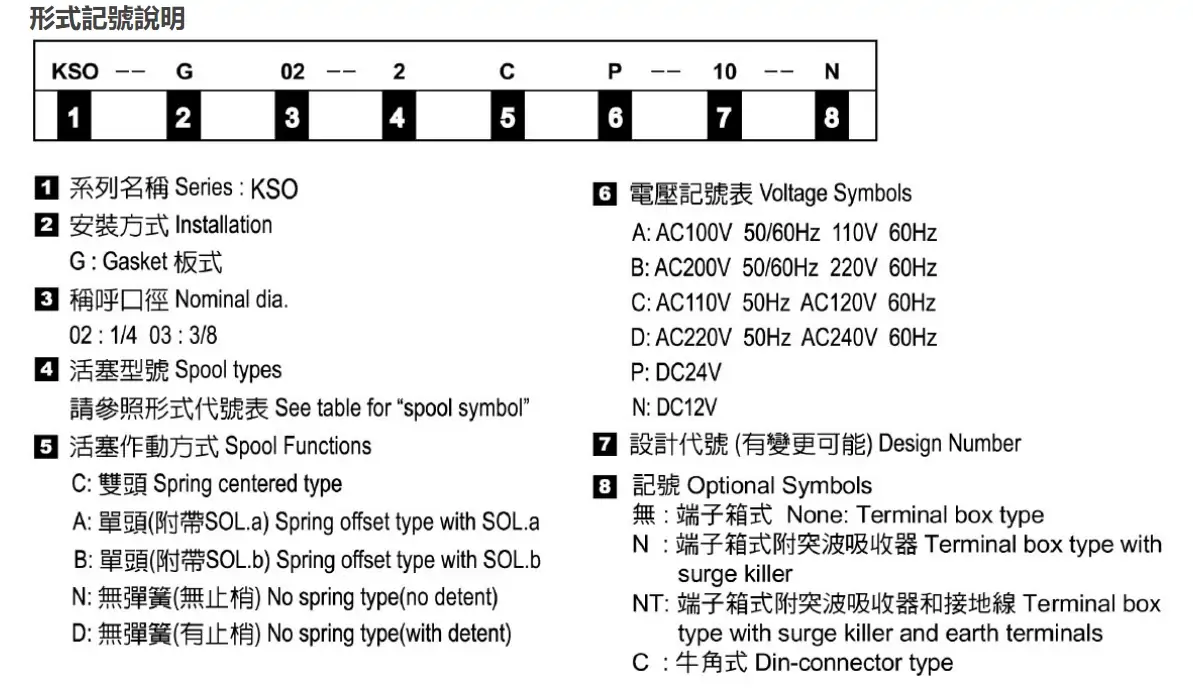

五、型号命名规则（快速识别）

- KSO‑G02‑2BB‑10

- KSO：电磁换向阀

- G02：安装规格（02=6 通径，03=10 通径）

- 2BB：2 位、B 型机能、弹簧复位

- 10：设计序号

- MP‑03W‑20‑40

- MP：叠加单向阀

- 03：规格

- W：双向

- 20：开启压力

- 40：最大流量

型号释义

• DBW：先导式电磁溢流阀系列，集成调压、溢流、电磁卸荷功能，为液压系统主压力稳压、过载保护、电控卸荷核心阀件
• G06：06规格大阀体，16通径标准板式安装，大流量重载型，适配大中型液压站、注塑机、液压机主油路
• 3：高压压力等级，标准调压范围3.0～21.0MPa，覆盖绝大多数工业高压重载工况
• BB：二位二通常开电磁机能，常态通电保压、断电自动卸荷，设备待机低压节能、温升更低
• CL：静音缓冲结构配置，优化阀芯冲击阻尼，溢流噪音低、换向平稳、压力冲击小
• 20：升级强化版本，提升阀体刚性、优化密封与抗疲劳性能，适配24小时连续重载运行

核心参数

• 公称通径：16mm（06系列重载大流量通径）
• 结构形式：先导式溢流主阀+二位二通电磁换向阀集成一体
• 最高工作压力：21MPa
• 额定流量：200L/min，大流量低压损、溢流稳定性强
• 标准调压范围：3.0～21.0MPa（3级高压通用区间）
• 电磁机能：BB常开式，通电建压、断电卸荷节能
• 驱动电压：标配DC24V / AC220V湿式电磁铁，低噪耐用
• 调节方式：顶部手动螺杆无级调压，带锁紧防松结构
• 安装方式：标准06板式正装安装，符合通用国际安装基面
• 适用介质：46#、68#抗磨液压油，重载高温工况优选68#
• 工作油温：10℃～70℃
• 运行特性：CL静音阻尼设计、压力冲击小、稳压精度高、待机卸荷节能、长期运行温升低

工作原理

本阀为先导式电磁溢流集成结构，主阀负责系统压力稳压与溢流保护，内置二位二通电磁阀控制先导油路通断，实现电控卸荷逻辑。设备工作状态：电磁阀通电，先导油路封闭，系统建立预设工作压力，超出压力部分油液通过主阀溢流回油箱，稳定系统恒压、实现过载保护；设备待机状态：电磁阀断电，先导油路直通卸荷，主阀完全开启，系统低压大流量卸荷，无高压溢流损耗，大幅降低待机能耗与油温。CL静音阻尼结构可缓冲阀芯启闭冲击，有效抑制高压溢流啸叫与压力脉动，保障系统压力平稳、动作柔和。

产品特点

• 高压重载稳压：3.0～21MPa广谱高压调压区间，适配大中型重载设备，过载保护灵敏可靠
• 电控节能卸荷：BB常开逻辑，待机自动低压卸荷，彻底解决设备空载高温、耗电问题，节能效果显著
• 静音低冲击运行：CL专属阻尼缓冲结构，溢流无啸叫、换向无压力冲击，整机震动小、噪音低
• 超大通流能力：16通径大流道设计，200L/min大流量通流，重载溢流不憋压、系统温升可控
• 集成一体故障率低：调压、溢流、卸荷三合一结构，减少外接阀组与管路，泄漏点少、稳定性高
• 长效耐用抗疲劳：20版升级阀体与密封结构，抗高压冲击、抗油温老化，适配24小时连续生产工况

典型应用

大中型注塑机、压铸机主压力控制系统、液压机、锻压机床重载液压站、自动化重工设备恒压供油回路、需要电控自动卸荷、高压稳压、低噪节能的工业重载液压系统。

使用注意事项

• 开机前务必逆时针松开调压旋钮，空载启动设备，待运转平稳后再缓慢逐级升压调试，严禁高压直接启动造成瞬间冲击
• 调压遵循顺时针升压、逆时针降压原则，调试达标后锁紧定位螺母，防止设备震动导致压力漂移
• 保持系统油液NAS8级以上洁净度，定期更换液压油与滤芯，防止杂质卡滞先导阀芯与主阀阀芯
• 禁止长期满压、满流量持续溢流运行，避免弹簧疲劳、阀芯密封磨损，缩短阀体使用寿命
• 严格匹配额定线圈电压，避免电压异常导致电磁阀不动作、线圈烧毁、卸荷失控故障
• 板式安装时螺栓对角均匀锁紧，保证阀面贴合平整，防止阀体变形、渗油漏油、调压精度偏差

常见故障及排查

• 系统压力调不上、压力偏低：先导阀芯卡滞、主阀弹簧疲劳、阀座磨损内泄；彻底清洗阀体流道，更换失效弹簧与磨损配件
• 断电不卸荷、待机高压发热：电磁阀阀芯卡滞、先导油路堵塞；清洗电磁先导机构，排查线路通断状态
• 通电不保压、持续溢流：先导阀密封不严、阻尼孔堵塞；清洗精密阻尼孔与先导阀芯，恢复稳压密封性
• 溢流噪音大、压力冲击剧烈：CL阻尼结构卡滞、油路进气；系统彻底排气，清洗阻尼缓冲机构
• 压力波动不稳、忽高忽低：油液脏污、阀芯运动卡顿、油压脉动大；更换洁净液压油，检修阀芯配合精度
• 阀面渗油漏油：密封垫老化、安装受力不均；更换全新密封垫片，对角均匀紧固安装螺栓
